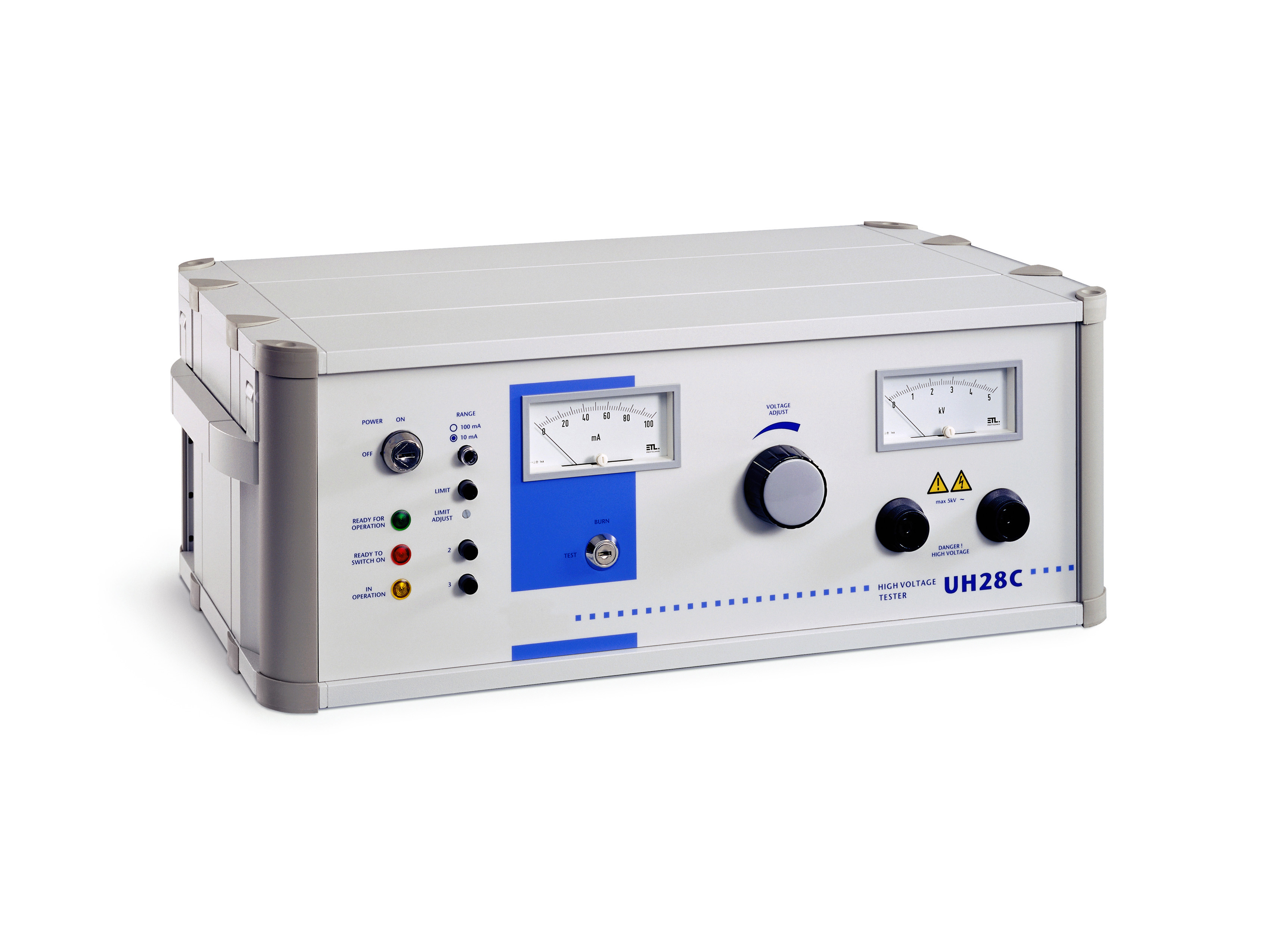

Hipot Tester UH28CS-12kV
hochspannungspr_fger_t-uh28cs-12kv_21bb1e
Hipot Tester UH28CS-12kV
hochspannungspr_fger_t-uh28cs-12kv_21bb1e
Hipot Tester UH28CS-12kV
hochspannungspr_fger_t-uh28cs-12kv_21bb1e
Hipot Tester UH28CS-12kV
hochspannungspr_fger_t-uh28cs-12kv_21bb1e

Hochspannungsprüfgerät UH28CS-AC-12-0050

Produktnummer: 61719
EAN: 4260254479250

4.780,00 €*

Preise exkl. MwSt. zzgl. Versandkosten

Ware im Zulauf
Anzahl

Häufig zusammen gekauft

  • Hipot Tester UH28CS-12kV
  • Hipot Tester UH28CS-12kV
  • Hipot Tester UH28CS-12kV
Gesamtpreis:
exkl. Mwst.
  • Dieser Gegenstand: Hochspannungsprüfgerät UH28CS-AC-12-0050 - 4.780,00 €
  • Prüfpistole HTP06N-02 105,40 €
  • Warnleuchtensatz WK28 157,50 €

Details

Fachberatung unter
+49 421 277 9999
Drucken
  • Beschreibung Das 12KV Hochspannungsprüfgerät bzw. Hochspannungstester UH28CS liefert eine Trafoleistung von 600 VA. Mit der Brennfunktion… Mehr
Beschreibung
Produktinformationen "Hochspannungsprüfgerät UH28CS-AC-12-0050"

Das 12KV Hochspannungsprüfgerät bzw. Hochspannungstester UH28CS liefert eine Trafoleistung von 600 VA. Mit der Brennfunktion und 12 KV finden Sie jeden Fehler.

Highlights

  • 12kV Hochspannungsprüfgerät UH 28 CS
  • 600VA Trafoleistung
  • Robuste Brennfunktion
  • 2 Anzeigen: Strom und Spannung
  • Potentialfrei und Sicherheit nach EN50191
  • Auslösestrom einstellbar
  • 2 Messbereiche 5mA und 50mA
  • Anschlüsse (SPS, Fußtaster, Prüfkäfig, 2-Hand-Bed.,...)
  • 19" Variante (Option)

Prüfmethoden

  • AC Spannung: 0 V - 12.000 V
  • Auflösung 200V
  • AC Strom: 0,1 mA - 50 mA
  • Auflösung: 1 mA
  • Messunsicherheit 2.5%
  • Kurzschlussstrom: > 200 mA
  • Messbereichsumschaltung Auslösestrom
    • Strombereich: 0 - 5 mA
    • Strombereich: 0 - 50 mA
  • Individuelle Einstellung Auslösestrom
  • 50 Hz oder 60 Hz
  • Betriebsarten umschaltbar:
    • "test" (Prüfen)
    • "burn" (Brennen)
  • Ausbrennen von fehlerhaften Stellen

Technische Daten

  • Optische und akustische Fehlermeldung
  • Nullspannungsschalter (schont Prüfobjekt)
  • 2 präzise Anzeigeinstrumente 50 x 100 mm
  • 3 Signalleuchten (Betrieb, Sicherheit, HV)
  • 2 Taster (Betrieb, HV)
  • Digitale I/O Schnittstelle:
    • START / STOPP
    • GUT / FEHLER
    • Prüfung läuft
  • Anschlüsse:
    • 2 potentialfreie Hochspannungsausgänge
    • Warnleuchtenanschluss
    • Fußschalter, Prüfhaube, Lichtvorhang, Transferstraße, 2-Hand-Bed.
  • Höchste Sicherheit:
    • Schlüsselschalter als Schutz gegen unbefugte Benutzung
    • Hochspannung absolut potentialfrei
    • Transformator und Messwandler zweifach isoliert
    • Zustandsanzeige
    • Anschlussbuchse für externen Warnlampensatz
    • Integrierter Warnsummer
    • Berührungssichere Anschlussbuchsen
    • Sicherheitseinschaltfeld gemäß VDE0104
  • Versorgung: 230V, 50/60 Hz, 8A max.
  • Bedientemperatur: +5° bis +45°
  • Luftfeuchtigkeit: 70% (nicht kondensierend)
  • Höhe: 2000 m über NN
  • Kompaktes Industrie-Gehäuse (Metall-Druckguss-RAL 7035)
  • Abmessungen (B/H/T): 585/212/325 mm
  • Gewicht: 27 kg
  • CE-konform, entspricht EN 50 191

Lieferumfang

  • Sicherheitskreisstecker
  • Anschlusskabel
  • Bedienungsanleitung
  • Werkskalibrierschein

Optionen

  • KANON12-025 Hochspannungsprüfpistole
  • HVP16C HV Kabel mit HV Stecker
  • KLD-SW Krokodil-Klemmen schwarz
  • WK28 Warnleuchtensatz
  • RC Trage- und Aufstellgriffe
HV Testart: AC
Prüfstrom: >3mA - 100mA
Testspannung: >6kV - 12kV
