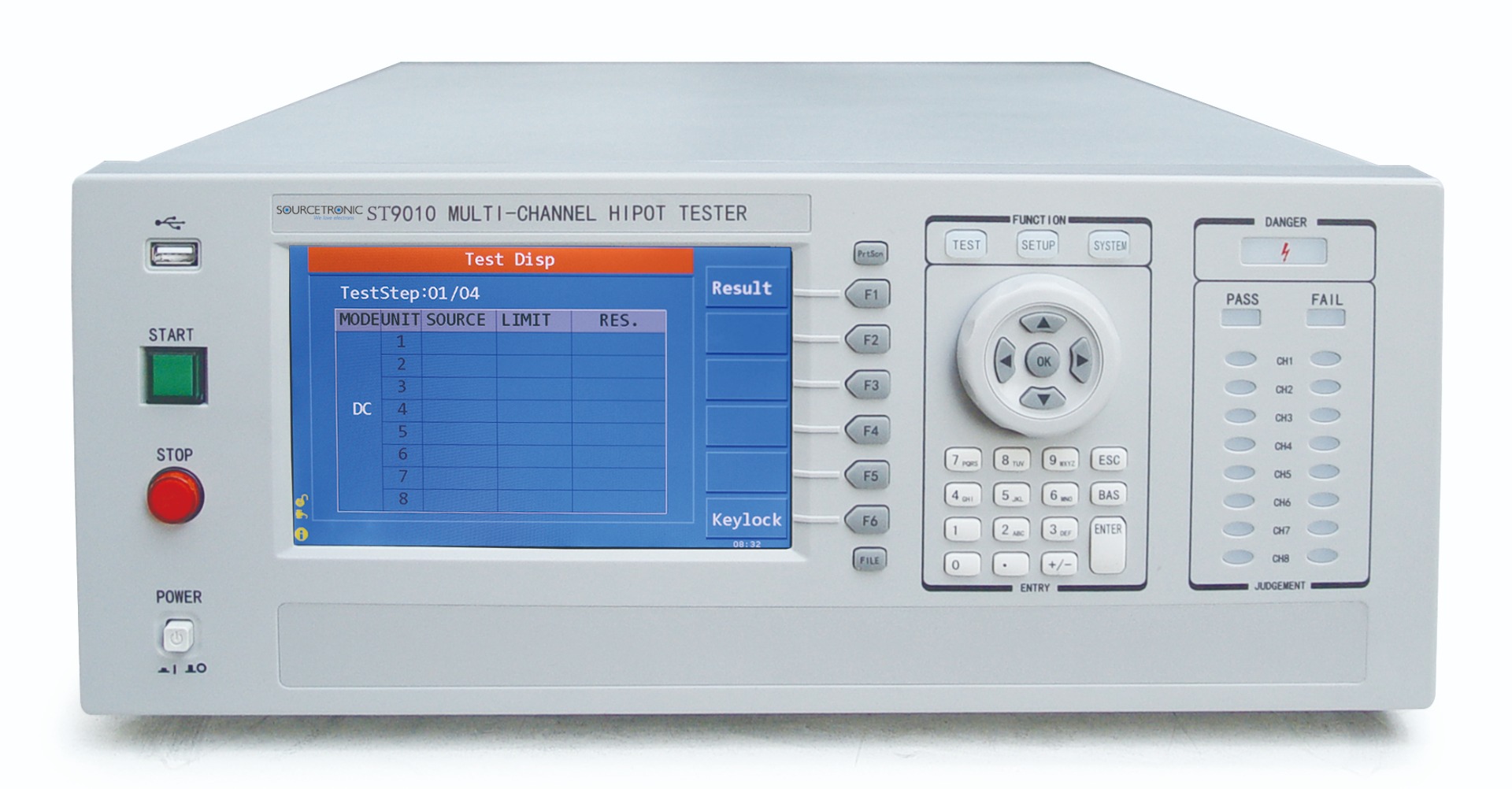

Hochspannungsprüfgerät ST9010A
Produktnummer:
62890
EAN:
4260409227545
Preis auf Anfrage
Ware im Zulauf
Details
Fachberatung unter
+49 421 277 9999
+49 421 277 9999
Drucken
Produktinformationen "Hochspannungsprüfgerät ST9010A"
Highlights
- AC / DC Hochspannungs- und Isolationsprüfgerät
- 4 eingebaute Hochspannungsquellen
- Parallele Messungen über 4 Ausgangskanäle
- Komfortabler USB - Port
- 240 x 64 Matrix-Grafik-LCD
- Schnelle Entladung des Prüflings
- Einstellbare Rampenzeit Anstieg und Abfall
- Mehrere Prüfschritte programmierbar
- Programmspeicher
- Hohe Sicherheit mit GR, GFI und Prüflingsentladung
- USB, RS232, Handler, Steuer I/O, SCAN (optional)
Prüfmethoden
Hochspannungsprüfung AC
- AC Spannung: 50 V - 5000 V
± 2% vom Ablesewert - Auflösung Prüfspannung: 1V
- AC Strom: 0.1 mA - 10.00 mA
± 2% vom Ablesewert + 5 Stellen - Auflösung: 0.001mA
- 50 Hz oder 60 Hz wählbar
- Potential gebunden
Hochspannungsprüfung DC
- DC Spannung: 50 V - 6000 V
± 2% vom Ablesewert - Auflösung Prüfspannung: 1V
- DC Strom: 0.01 mA - 10.00 mA
± 2% vom Ablesewert + 5 Stellen - Potential gebunden
Isolationswiderstandsprüfung
- DC Spannung: 50 V - 1000 V
± 1.5% vom Ablesewert + 5 V - Widerstandsbereich: 0.1MΩ - 10GΩ
Strom innerhalb 5mA - Genauigkeit
500V-1000V: ± 1% vom Ablesewert + 5 Stellen
ARC Detection
- AC: 1mA – 20mA
- DC: 1mA – 20mA
Technische Daten
- Messwertdarstellung: GUT/SCHLECHT oder Daten
- Auto-Bereichswahl: Strom-Messbereich
- Strom-Korrektur Funktion
- Stromgrenzen für Test und Rampe
- Anstiegszeit / Abfallzeit: 0.1s - 999s
- Testzeit: 0.3s - 999s
- Wartefunktionen: nach Ergebnis / Prüfschritt
- Passwort-Funktion
- Speicher: 20 programmierbarte Prüfpläne, 16 Prüfschritte können für AC, DC und Isolationswiderstand in jedem Plan eingestellt werden.
- Akustische Fehlermeldung: leise, laut, aus
- Display Kontrast einstellbar
- Schnittstellen: USB, RS232, Handler, Steuer I/O, SCAN (optional)
- Versorgung 230 V / 50 Hz
- Abmessungen (B/H/T) : 430×175×630 mm
- Gewicht 35 kg
- CE- konform
Lieferumfang
- 8x ST90003R HV Anschlussleitung mit Prüfklemme
- ST90003B HV Erdanschlussleitung mit Prüfklemme
- ST90002 HV Prüfstift-Set
- Werkskalibrierschein
- Stromkabel
- Bedienungsanleitung
Optionen
- Komfortable Software ST®Meter
- WL 20 Warnleuchtensatz
- GPIB Interface
