Transformatorentester ST2829AX
3.280,00 €*
Details
+49 421 277 9999
Produktinformationen "Transformatorentester ST2829AX"
Das ST2829AX ist der Nachfolger vom 2819XA und 2818X. Der stetige Bedarf nach einem größerem Funktionsumfang und genaueren Tests wird durch das ST2829XA mehr als gedeckt. Durch Kundenfeedback wurden entscheidende Verbesserungen im Vergleich zu den Vorgängern gemacht. Es ist in der Lage schneller und genauer zu messen. Außerdem wurde die Übersichtlichkeit und die Benutzerfreundlichkeit deutlich erhöht.
Highlights
- Frequenz: 20Hz - 200kHz
- Genauigkeit: 0.05%
- 800x480 LCD-Farb-Display
- Geschwindigkeit: 13ms
- Schnittstellen: LAN-LXI, USB, RS232, Handler, DCI, (GPIB option)
- LCR Option
Spezifikationen
- 7" 16:9 TFT LCD Display mit 800x480px Auflösung
- Bis zu 1MHz Messfrequenz mit 0.5mHz Auflösung
- Prüfspannung: 5mV bis 10Vrms, 100μV Auflösung
- Messgeschwindigkeiten bis 75 Messungen pro Sekunde
- Eingebaute 0-100mA/0-10V bias Quelle (Standard) oder 1A bias Quelle (optional)
- Diode P/N Charakteristik
- Verbesserte Messung von hohen Windungsverhältnissen
- Verbesserte DCR-Messung für niederohmige Windungen
- Sortierfunktion für ausgewählte Parameter
- Flexible Modi für Abweichung
- Mehrere Reaktionen auf Messergebniss FAIL
- Test einzelner Windungen möglich
- Interner Speicher für 200 Parametersätze
- Messergebnisse und Messkurven können als CSV und GIF auf USB Stick gespeichert werden.
- Die neue Firmware bietet verbesserte Analysemethoden wie Cpk, Cp und Ck.
- Barcodeleser kann zur Auswahl von Testparametern oder Prüflingen verwendet werden.
- Parametersätze von ST2818X/ST2819X vollständig kompatibel.
- Programmieren von Prüfparametern mit dem PC
- Verwendung mehrerer Tester mit Hilfe der LAN-LXI Schnittstelle
Lieferumfang

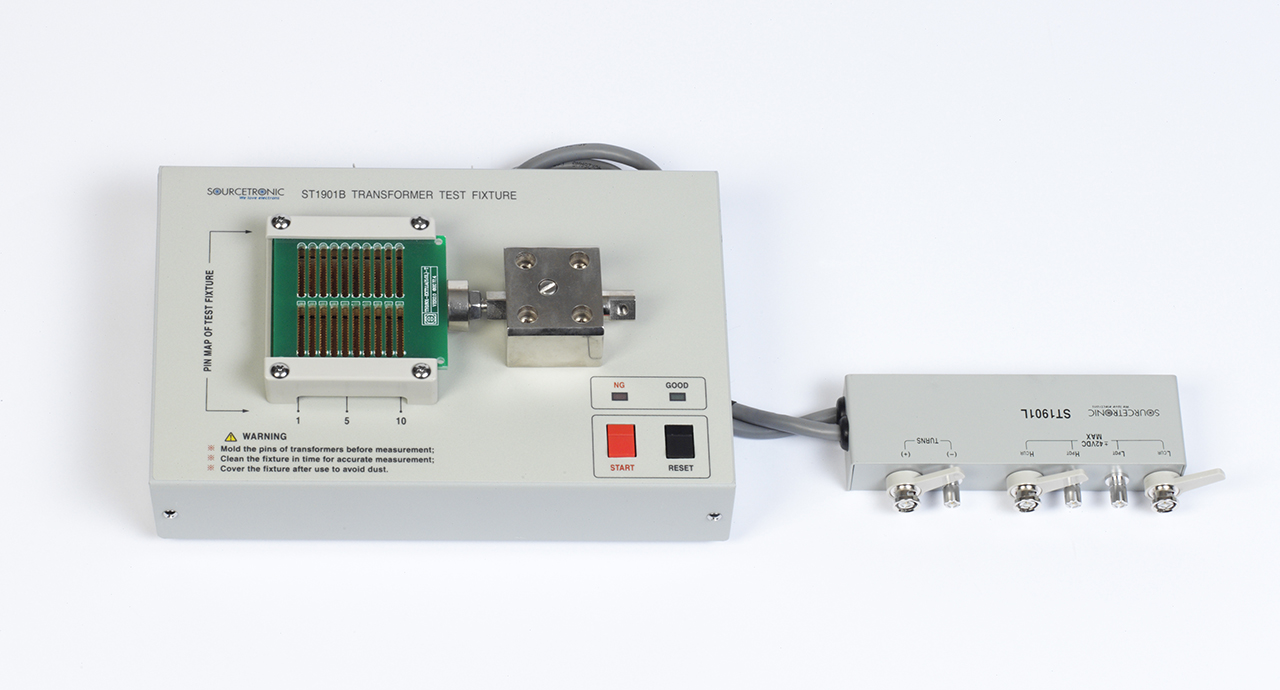

- ST1901B Manueller Transformatortestadapter

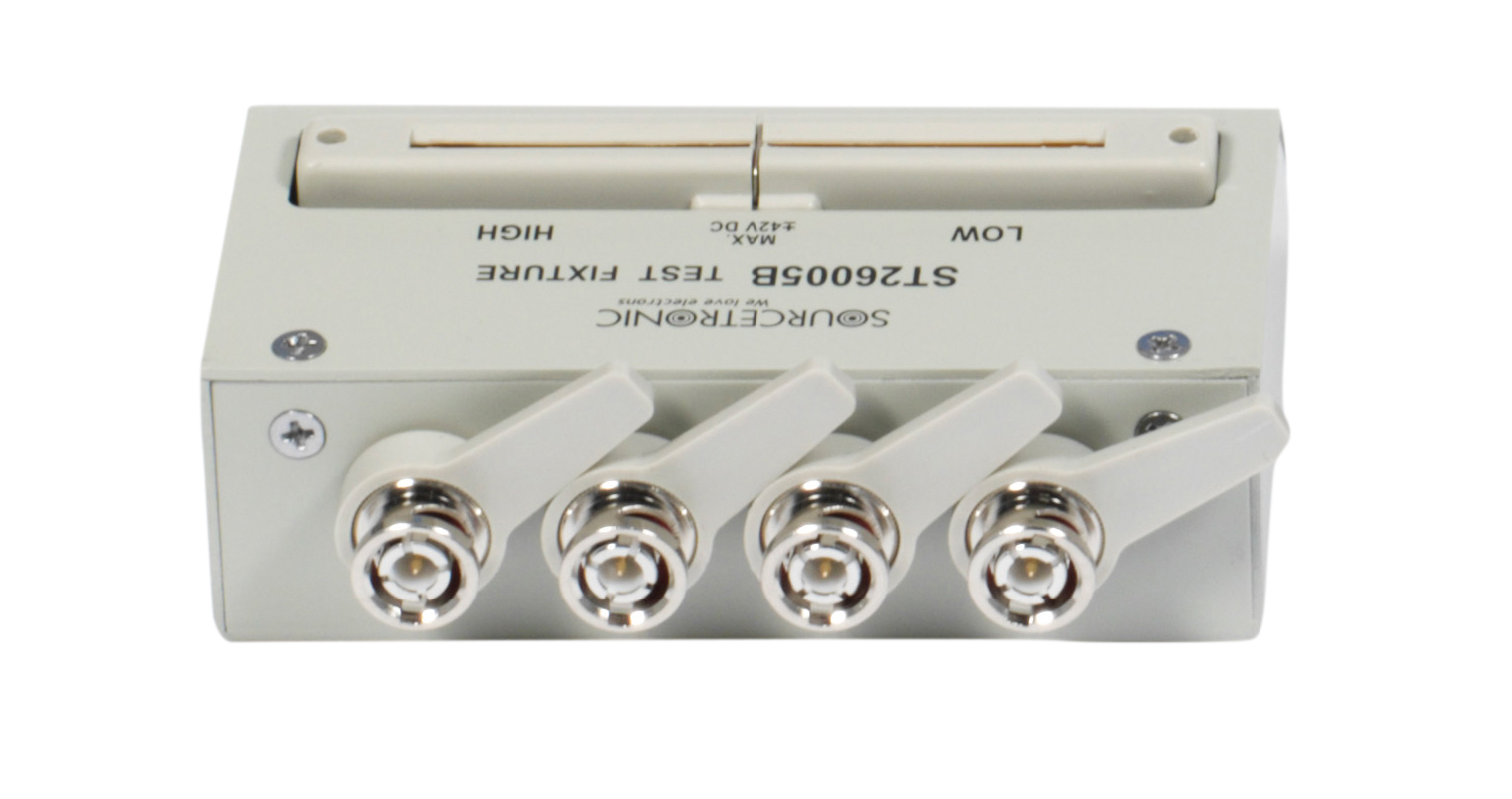

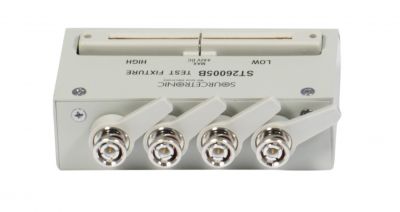

- ST26005B 4-Leiter Messadapter
- ST26011A 4-Leiter Kelvin test clips
- ST26004B 2-Leiter Messleitungen
- ST26016 Steuerleitung für Transformatoradapter
- ST1901-001 Fußschalter
- ST26010 Vergoldete Kurzschlussplatte
Technische Daten |
|||
| Modell | ST2829AX | 20-Pin Transformator Tester mit optionaler LCR Funktion | |
| ST2829BX | |||
| ST2829CX | |||
| Messgenauigkeit | LCRZ | 0.05% | |
| DCR, Windungs-verhältnis |
0.1% | ||
| Nullkallibrierung | Aufwärmphase = 30 Minuten, Umgebungstemperatur: 23±5ºC, Testspannung: 0.3Vrms – 1Vrms |
||
| Messfrequenz | ST2829AX | 20Hz - 200kHz | Min. Auflösung: 0.5mHz Messgenauigkeit: 0.01% |
| ST2829BX | 20Hz - 500kHz | ||
| ST2829CX | 20Hz - 1MHz | ||
| Ausgangsimpedanz | 10Ω, 30 Ω, 50Ω, 100Ω (auswählbar), ±1% @1kHz | ||
| AC Testsignal | Generell | 5mV - 10Vrms | Min. Auflösung: 100µV, Genauigkeit: 10% x eingestellte Spannung +2mV |
| 50µA - 100mArms | Min. Auflösung: 1µA | ||
| Konstant | 10mV - 5Vrms | Min. Auflösung: 100µV, Genauigkeit: 10% x eingestellte Spannung +2mV |
|
| 100µA - 50mArms | Min. Auflösung: 1µA | ||
| DC Bias Spannungsquelle | 0V - ± 10V | Min. Auflösung: 0.5mV, Genauigkeit: 1% x eingestellte Spannung +5mV |
|
| 0mA - ± 100mA | Min. Auflösung: 0.5µA | ||
| DC Konstantstromquelle (optional) | 0 - ± 120mA | Min. Auflösung: 0.5mV, Genauigkeit: 1% x eingestellte Spannung + 5mV |
|
| DC Bias Stromquelle (optional, ST2901) | 0 - ± 1A | Min. Auflösung: 0.5mA, Genauigkeit: 1% x eingestellte Spannung + 2mA Leerlaufspannung: = 9 V |
|
| Transformator Messmodi | Windungsverhältnis, Windungen, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short, Diode P/N | ||
| LCR Messmodi | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Windungsverhältnis, Phase, Lk |
||
| Anzeigebereich DCR | 0.00001 Ω - 999.999 MΩ | ||
| Anzeigebereich Windungsverhältnis | 1:0.001 - 1000:1 | ||
| Anzeigebereich bei LCR Messmodi | |Z|, R, X | 0.00001Ω - 99.9999MΩ | |
| |Y|, G, B | 0.00001µs - 99.9999s | ||
| C | 0.00001pF - 9.99999F | ||
| L | 0.00001µH - 99.9999kH | ||
| D | 0.00001 - 9.99999 | ||
| Q | 0.00001 - 99999.9 | ||
| θ (DEG) | -179.999º - 179.999º | ||
| θ(RAD) | -3.14159 - 3.14159 | ||
| Δ % | -999.999% - 999.999% | ||
| Dioden Test | Positive Spannung | 0 - 9.9999 V | |
| Negativer Strom | 0 - 99.999 mA | ||
| Messgeschwindigkeit (=10 kHz) |
Schnell: 75meas/ sec(13ms), Mittel: 11meas/ sec (90ms), Langsam: 2.7meas/ sec (370ms) |
||
| Ersatzschaltbilder | Seriell, Parallel | ||
| Bereichswahl | Automatisch, Halten | ||
| Trigger modi | Intern, Manuell, Extern, Bus | ||
| Mittelwert | 1 - 255 | ||
| Kalibrierung | Leerlauf, Kurzschluss, Last | ||
| Mathematische Operationen | Direkter Messwert, ΔABS, Δ% | ||
| Verzögerung | 0 - 60.000s, 1 ms Auflösung | ||
| Komparator | 10-bin Sortierung, BIN1~BIN9, NG, AUX | ||
| Bin Zähler | |||
| PASS/FAIL Anzeige auf Vorderseite, LED Anzeige am Messsadapter | |||
| Speicher | 200 Sätze von LCRZ Einstellungen 200 Sätze von Transformatortest Einstellungen 10 Sätze von GIF Dateien |
||
| Schnittstellen | Steuer-Schnittstellen | HANDLER (optional) auf Rückseite SCANNER(kompatibel mit ST1901A/B, ST1805A/B Transformator Testadapter) |
|
| Kommunikations-Schnittstellen | LAN-LXI, GPIB (optional), USB HOST, RS232C | ||
| Speicherschnittstelle | USB HOST (USB Speicher oder Bar-code lesen) | ||
Allgemeine Daten |
|||
| Einsatzbereich | Temperatur | 0°C - 40°C, | |
| Luftfeuchtigkeit | ≤ 90%RH | ||
| Betriebsversorgung | Spannung | 99V-121V AC, 198V-242V AC | |
| Frequenz | 47Hz - 63Hz | ||
| Leistungsaufnahme | Max. 80 VA | ||
| Abmessungen (B×H×T) | 400mm×132mm×385mm | ||
| Gewicht | ca. 13 kg | ||
Zubehör
- Herstellerunabhängige Geräte:
- Sourcetronic, HP, Keysight, ...
- Rückführbar auf nationale Normale (DAkkS, PTB)
- Reparatur und Justage auf Anfrage
- Kalibrierzertifikat in Anlehnung an ISO17025
- Gerätereinigung
- Robuster 19" Einbaurahmen
- Metall pulverbeschichtet
- Gerätebefestigung frontseitig
- Geräte: ST2829, ST2829XX, ST2883
- Farbe: RAL7035 lichtgrau
- Höhe: 4 HE
- Geräte: ST2830, ST2827, ST2829
- Abstand der BNC-Buchsen: 22mm
- Leitungslänge: 0.8 m
- Adapter zur Nullkalibrierung auf tatsächliche Bauteilgröße
- 4-Leiter-Technik
- Kelvin-Leitungen mit BNC-Terminal
- Isolierhüllen aus Weich PVC
- Kabel mehrfarbig (rot und schwarz)
- Zugentlastung und Knickschutz
- Manueller Testadapter für 20 Pins
- Trigger Modus: 4 Klemmenkontakte
- Leichte Bedienung auch für angelernte Arbeitskräfte
- Schneller Durchlauf
- 4-Leiter-Kelvin Clips
- Arbeitsfrequenz：DC-10kHz
- Max. DC Vorspannung：DC ±42V
- Hochwertige BNC Stecker
- Abstand der BNC-Buchsen: 22mm
- Kontakte in feinverzahntem Profil
- Messspitzen hartvergoldet
- Für Multimeter und LCR Messbrücken
- 4-Leiter-Kelvin LCR Adapter
- Frequenzen bis 110 MHz
- Spannungen bis 46 VDC
- Kontakte hartvergoldet
- 3 wechselbare Einsätze für radiale,
axiale und bandolierte Komponenten
- SMD Adapter für Messgeräte
- Hochwertige BNC Anschlüsse
- Prisma für SMD Bauteile
- Messspitzen hartvergoldet
- Für Multimeter und LCR Messbrücken
- Vollpneumatischer Testadapter für 20 Pins
- Trigger Modus: 4 Klemmenkontakte
- Leichte Bedienung auch für angelernte Arbeitskräfte
- Schneller Durchlauf
- Schnittstelle: 24VDC-Handler
- Spulenkern - Testadapter
- Hochwertige BNC Anschlüsse
- Prisma mit Platte für Spulenkerne
- Messspitzen hartvergoldet
- Für Multimeter und LCR Messbrücken
- Geräte: ST2829AX, ST2829AX-24, ST2829AX-48, ST2829BX, ST2829CX
- Robuster Transportkoffer
- Aluminiumrahmen-Deckel aufstellbar
- Gerätefach mit punktuellem Schaumausbau
- Übersichtlich geordnete Zubehörfächer
- Extrafach für Transformatorenmessadapter
- Höchste Transportsicherheit
- 2 mittlere Butterfly-Verschlüsse vorne
- 2 Feststell-Scharniere hinten
- 1 HighEnd Koffergriff vorne
- Einsätze für Testadapter 26005B
- Axiale Messung von Bauelementen
- LCR Meter mit Adapter
- Frequenz bis 300kHz
- 4-Leiter-Kelvin-Terminal
- Hochwertige BNC Anschlüsse
- Kelvin Clips in feinverzahntem Profil
- Messspitzen hartvergoldet
- Für Multimeter und LCR Messbrücken
- Geräte: ST2829A/-B/-C, ST2829AX /-BX /-CX
- Erweiterung DC BIAS
- Strom: ±1 A DC
- Goldene Kurzschlussplatte
- Messgerät Nullkalibrierung
- Für LCR alle Testadapter
