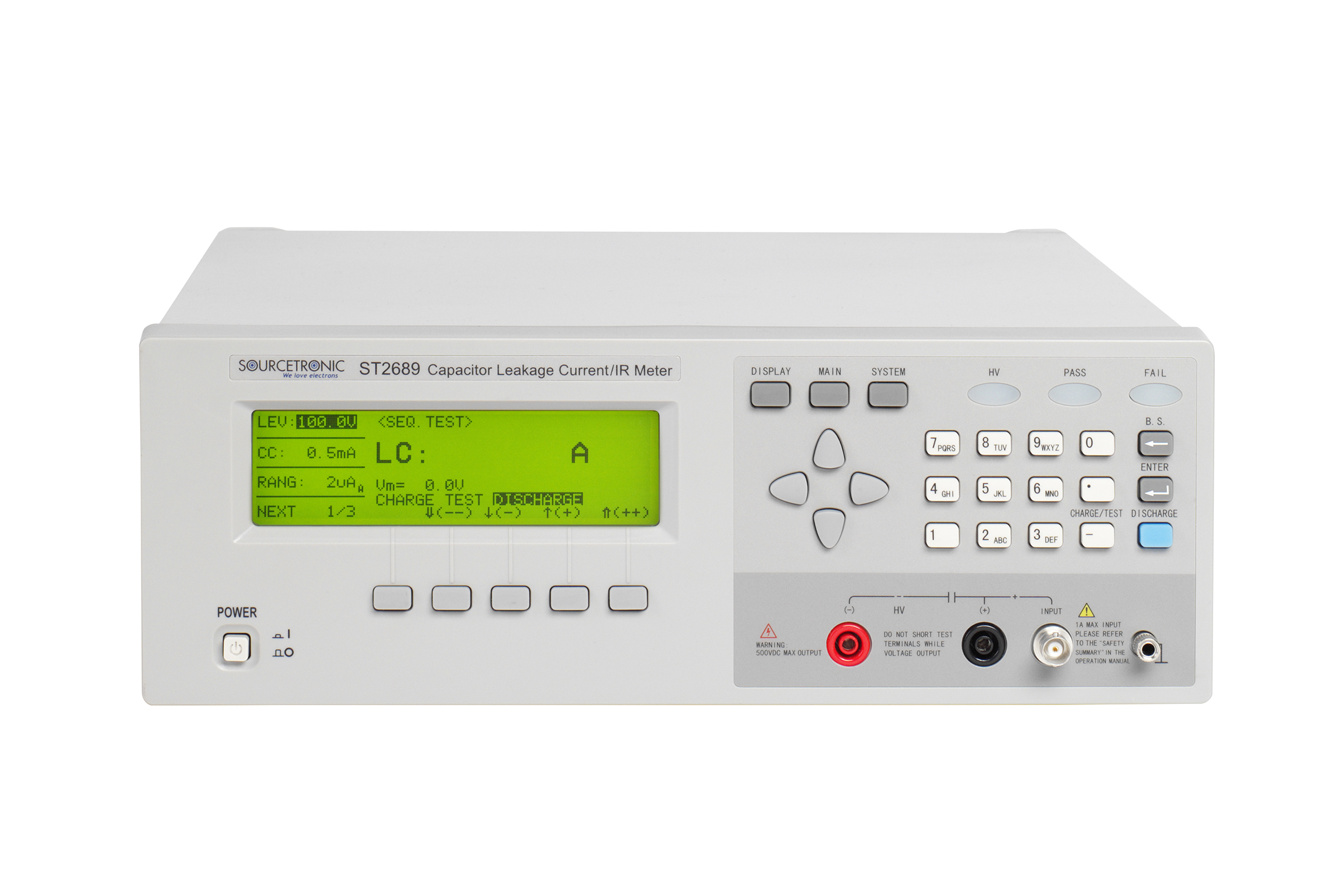

Isolationswiderstandsmessgerät ST2689 - Abverkauf
Produktnummer:
61959
EAN:
4260409223202
749,00 €*
Ware im Zulauf
Details
Fachberatung unter
+49 421 277 9999
+49 421 277 9999
Drucken
Produktinformationen "Isolationswiderstandsmessgerät ST2689 - Abverkauf"
Highlights
- Reststromtest von Kapazitäten
- Isolationswiderstandsmessung
- Präzise Ladefunktion bei niedrigen Strömen (0.5mA±0.05mA)
- Großer Ladestrom (500mA) reduziert die Ladezeit von großen Kapazitäten
- Testspannungen können während des Tests verändert werden
- Strommessung im Bereich von 0.001μA─20.00mA, 4 stelliges Display
- Nullkalibrierungsfunktion
- Eingebauter Zähler
- Komparatorfunktion für PASS/FAIL Auswertung
- Speicher von 10 Einstellungssätzen möglich
- RS232 Schnittstelle, Handler Schnittstelle, GPIB Schnittstelle (optional)
- Großes LCD (240x64 dot-matrix)
Prüfmethoden
Reststrom/Isolationswiderstand
- Messspannungen: 1.0V ─ 800V
- Genauigkeit: ± 0.5% set value + 0.2V
- Ladestrom
- Spannung: ≤ 100V ,0.5mA - 500mA
- Spannung: >100V ,0.5mA - Imax
- Imax=50W / Testspannung
- Genauigkeit: ± (3% vom eingestellten Wert + 0.05mA)
- Messbereich
- Reststrom: 0.001μA - 20.00mA
- Isolationswiderstand: 0.01kΩ - 99.99GΩ
- Messgenauigkeit Reststrom: ±(0.3%+0.05uA)
- Obergrenze für Ladezeit: 0 - 999s (manuell einstellbar)
- Messgeschwindigkeit
- Schnell: 40ms / Mittel : 60ms / Langsam: 120ms
- Testbedingungen: Fest eingestellter Messbereich, Triggermodus EXTERN
- Einstellbare Grenzen
- Reststrom: 0 - 999.999mA
- Isolationswiderstand: 0 - 999.999GΩ
- Komparator: Pass, Fail
Hochspannungstest
- Testspannung: 1.0V - 800V
- Ladestrom
- 0.5mA - Imax
- Imax = 65W/Vf
- Genauigkeit: ±(3% vom eingestellten Wert+0.05mA)
- Einstellbare Ladezeit: 5s - 600s manuell einstellbar
- Testzeit: 30s - 600s manuell einstellbar
Technische Daten
- Testfunktionen: LC, IR, Tr, Vt
- Messbreichswahl: AUTO, HOLD
- Triggermodi: INT/MAN/EXT/BUS
- Auswertung: High,Low, Pass mit akustischem Signal
- Einstellungsspeicher: 10 Sätze
- Schnittstellen: RS232, GPIB(optional), SCPI Programmierung möglich
- Umgebungstemperatur: 0°C - 40°C
- Luftfeuchtigkeit : <90% relative Luftfeuchte
Lieferumfang

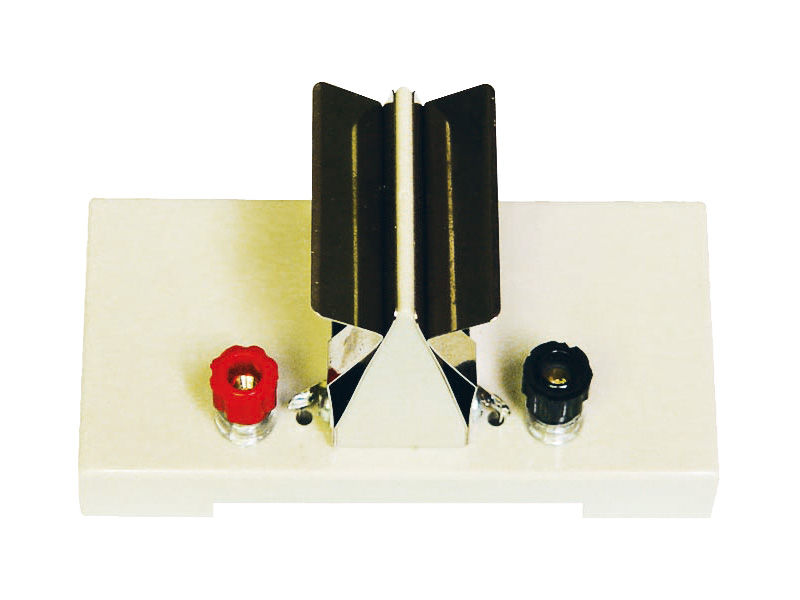

- ST26003 2 Leiter Testadapter

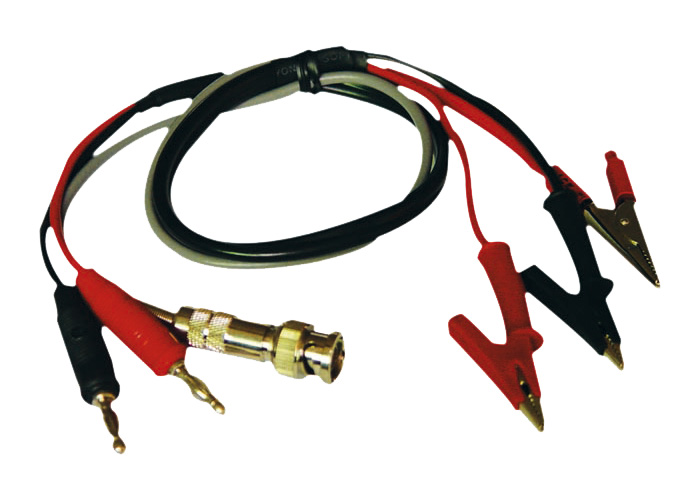

- ST26004D 3 Leiter Testleitungen
- Bedienungsanleitungen
- Netzkabel
- Werkskalibrierschein
| Spezifikationen | ||
| Model | ST2689 | ST2689A |
| Parameter | LC, IR, Tr, Vt | |
| Auswahl | AUTO, HOLD | |
| Trigger Modus | INT/MAN/EXT/BUS | |
| Signale | High, Low, Pass mit Alarm | |
| Speicher Einstellungen | Bis zu 10 verschiedene Stati speichern | |
| Schnittstellen | RS232 GPIB(optional) SCPI-Unterstützung | |
| Arbeitsumgebung | Betriebstemperatur: 0°C-40°C Luftfeuchtigkeit: 90%RH Anlaufzeit ≥20 min) |
|
| LC/IR Test | ||
| Testspannung | 1.0V - 800V | 1.0V - 500V |
| Genauigkeit | ±(0.5% +0.2V) | |
| Ladestrom | Spannung ≤100V,0.5mA-500mA; Spannung >100V,0.5mA-Imax, Imax=50W/Spannung |
|
| Genauigkeit | ±(3% +0.05mA) | |
| Bereich | LC: 0.001uA - 20.00mA IR: 0.01kΩ - 99.99GΩ | |
| Generelle Genauigkeit | LC: ±(0.3%+0.05uA) | |
| Ladezeiten | 0 - 999s | |
| Messzeiten | FAST: 40ms MED : 60ms SLOW: 120ms Test condition: range is locked, trigger mode is EXT and the external trigger voltage displays the closing state | |
| Grenzwerteinstellungen | LC: 0 - 999.999mA IR: 0 - 999.999GΩ | |
| Sortierung | Pass, Fail | |
| W. V. Test | ||
| Nennspannung Vf | 1.0V - 800V | 1.0V - 500V |
| Ladestrom | 0.5mA - Imax Imax = 65W/Vf |
|
| Genauigkeit | ±(3% +0.05mA) | |
| Ladezeit | 5s - 600s | |
| Zeit unter Last | 30s - 600s | |
