Frequenzumrichter ST500 110KW 500V
Produktnummer:
63008
EAN:
4260409229419
Preis auf Anfrage
Ware im Zulauf
Produktinformationen "Frequenzumrichter ST500 110KW 500V"
Highlights
- Leistung: 110 kW
- Eingangsstrom: 185.3 A
- Ausgangsstrom: 180.0 A
- Eingangsfrequenzbereich: 50Hz / 60Hz (± 5%)
- Spannung: 500V (480V (±10%))
- Flexible digitale und analoge I/Os
- Abnehmbares Bedienteil
- Erweiterte PID-Regelung
- Leichte intuitive Inbetriebnahme und kurze Installation
- Flexible Einstellung der Drehzahl mit Potentiometer
- Überlastfähigkeit: 1Min. 150% / 2 Sek. 180%
- Auto-Schlupf-Kompensation
- Integrierter Bremschopper
- RS485-Schnittstelle integriert (Steuerungsprotokoll Modbus-RTU-Standard)
- Deutsche interaktive Bedienungsanleitung
Eingänge
Digitale Eingänge |
|
| Programmierbare Digitaleingänge: | 8 |
| Spannungsniveau: | 0 - 24VDC |
| Logik: | PNP / NPN |
| Maximale Spannung am Eingang: | 30VDC |
| Anzahl programmierbarer Pulseingänge: | 1 |
| Maximale Eingangsfrequenz: | 100kHz |
| Auflösung für Frequenzsteuerung: | 0,01Hz (0-320Hz), 0,1Hz (0-3200Hz) |
Analoge Eingänge |
|
| Anzahl analoger Eingänge: | 3 |
| Art der Eingänge: | AI 1: 0-10V / 0-20mA AI 2: 0-10V / 0-20mA AI 3:-10-+10V / 0-20mA oder PT100 |
| Auflösung für Frequenzstrg. | max. Frequenz * 0,1% |
Ausgänge
Ausgang (U,V,W) |
|
| Steuerungsmodi: | U/f-Kennlinie / Vektorsteuerung o. PG / Vektorsteuerung m. PG |
| Ausgangsspannung: | 0 - 100% der Netzversorgung |
| Ausgangsfrequenz: | 0 - 300Hz (Vektorsteuerung) 0 - 3200Hz (U/f - Steuerung) |
| Motornennspannung: | 500V |
| Rampenzeiten: | 0,0 - 6500,0s |
| Rampenfunktionen: | Linear / S-Kurve |
| Überlastfunktion: | 150% für eine Minute 180% für 2 Sekunden |
| Trägerfrequenz: | 0,5kHz - 16,0kHz einstellbar |
| U/f-Kurvenmodi: | Linear / Quadratisch / Einstellbar |
Digitalausgang / Pulsausgang |
|
| Programmierbare Ausgänge: | 2 |
| Spannungsniveau: | 24VDC |
| Logik: | NPN |
| Minimale Ausgangsfrequenz: | 0Hz |
| Maximale Ausgangsfrequenz: | 100kHz |
Relaisausgänge |
|
| Programmierbare Ausgänge: | 2 |
| Klemmennummer: | TA1/2 / TC1/2 (schließen) TB1 / TC1 (öffnen) |
| Maximale Leistung AC: | NO: 250VAC / 5A; NC:250VAC / 3A |
| Maximale Leistung DC: | 30VDC / 1A |
| Anzahl Funktionen: | 39 |
Analoge Ausgänge |
|
| Programmierbare Ausgänge: | 2 |
| Spannungsbereich: | 0 - 10VDC max. 5mA |
| Strombereich: | 0 - 20mA max. Last 250Ohm |
| Anzahl Funktionen: | 16 |
Modbus |
|
| RS485 | Integriert |
Integriertes Schutz-Konzept
- 100 % Erdschlussschutz
- Über- und Unterspannungsschutz
- Über- und Unterstromschutz
- IGBT Temperaturanzeige
- Schutz gegen Übertemperatur
- Überspannungsblocker
- Externes Stopp-Signal
- Stopp bei Abbruch der Kommunikation
- Auffälligkeiten im PID-Signal und PG Fehler
- Temperaturanzeige „Power-Modul“ und IGBT Endstufe
- Kühlart je nach Leistung (Lüfterkühlung, temperaturgesteuert)
- Passwort-Schutz
- Auto-Selbsttest nach Wiedereinschalten
Anzeige und Funktionen
- Anzeige:
- Frequenz, Strom, Spannung, Drehmoment, PID, ...
- Fehlermeldungen
- Tastensperre / Parameterübertragung
- Fehlermeldungen:
- Zeit
- Art
- Spannung
- Strom
- Frequenz
- Umrichterstatus
- Automatische Funktionen:
- Erkennung der Motordaten
- Spannungsregulierung (AVR)
- Integrierte Uhr und Fehlerspeicher
- Nullspannungsschalter
- Aktive Strombegrenzung
- Wiederanlauf bei Netzausfall
- Schlupf-Kompensation
Gehäusetypen und Abmessungen
Nennspannung |
Ausgangs-
|
Nenn-
|
Nenn-
|
Gehäuseabmessungen(W x H x D / W x H1 x D1) [mm] |
Installationsabmessungen(A x B x d) [mm] |
Gewicht [kg]netto / brutto |
| 3-phasig 500V | 110 | 185.3 | 180 |
355 x 550 x 320 / 355 x 575 x 328 |
250 x 555 x 10 | 44 / 58 |
Umgebung
- Temperaturbereich -10°C bis +40°C
- Lagertemperatur -20°C bis +65°C
- Feuchtigkeit 90% RF - ohne Kondensation
- Bis 1000m über Meeresspiegel einsetzbar
- Vibrationstest unter 5.9m/s²=0.6g
- Sicherheitstand nach IEC61800-5
- Elektromagnetische Verträglichkeit nach IEC61800-3
- Schutzart: IP20 (EN 60529), NEMA 1
- RoHS-konform
- CE-konform
Lieferumfang
- Frequenzumrichter ST500 110 kW
- Deutsche Bedienungsanleitung
Weitere Funktionen
- Motornennfrequenz 50Hz und 60Hz
- Vorwärts- und Rückwärtslauf
- Reglerfreigabe Bedienfeld/Klemmen/Bus
- 16 Fest-Drehzahlen über Schalteingänge wählbar
- 10 unterschiedliche Möglichkeiten die Drehzahl zu steuern
- Stufenlos einstellbare Taktfrequenz: 0.5kHz-16kHz (PWM)
- "Open-Loop-Boost-Modus"
- DC Bremsfunktion (Dauer, Stärke, Frequenz) & JOG-Steuerung
- Gleichzeitiges Regeln mehrerer Antriebe "Slave-Vector-Control"
- Reduzierte Motorgeräusche durch präzise PWM-Funktion
- Vermeidung von Vibrationen durch wählbare Sperrfrequenzen
- Variable Drehzahl bei konstantem Drehmoment
- "Plug & Play":
Zubehör

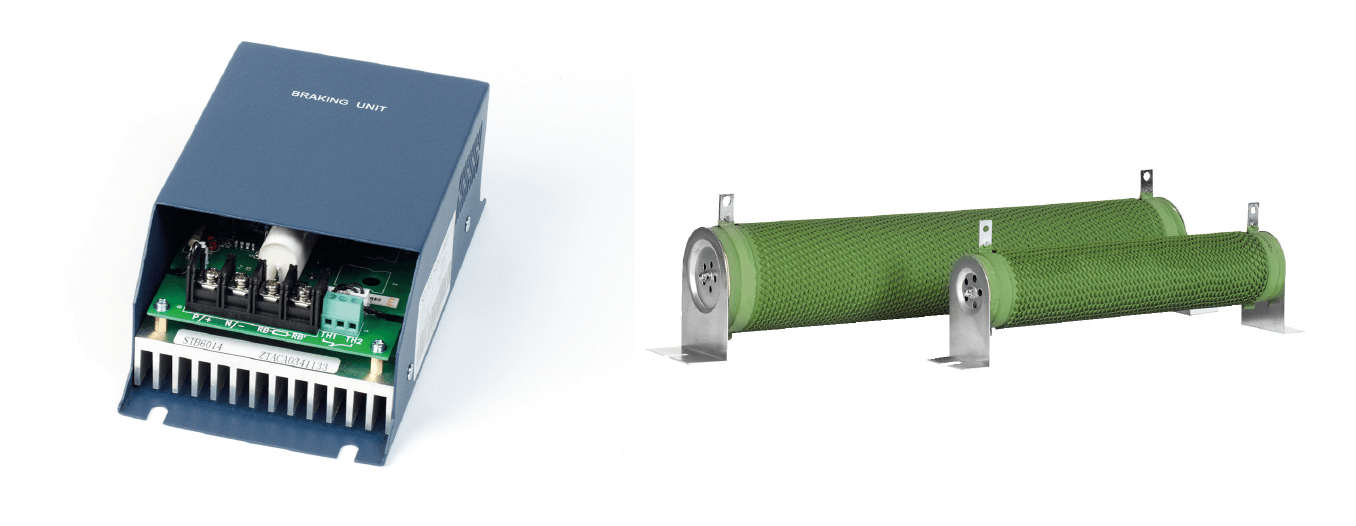

Bremseinheiten und Bremswiderstände |
|
| Externe Bremseinheiten kommen in Anwendungen mit schweren Lasten und schnellen Lastwechseln am Motor zum Einsatz. Die Bremseinheit schützt dabei den Frequenzumrichter vor überschüssiger Energie im Zwischenkreis, die vom Motor zurückgespeist wird. Diese überschüssige Energie wird dann durch die an der Bremseinheit angeschlossenen Bremswiderstände in thermische Energie umgewandelt und an die Umwelt abgegeben. |
|

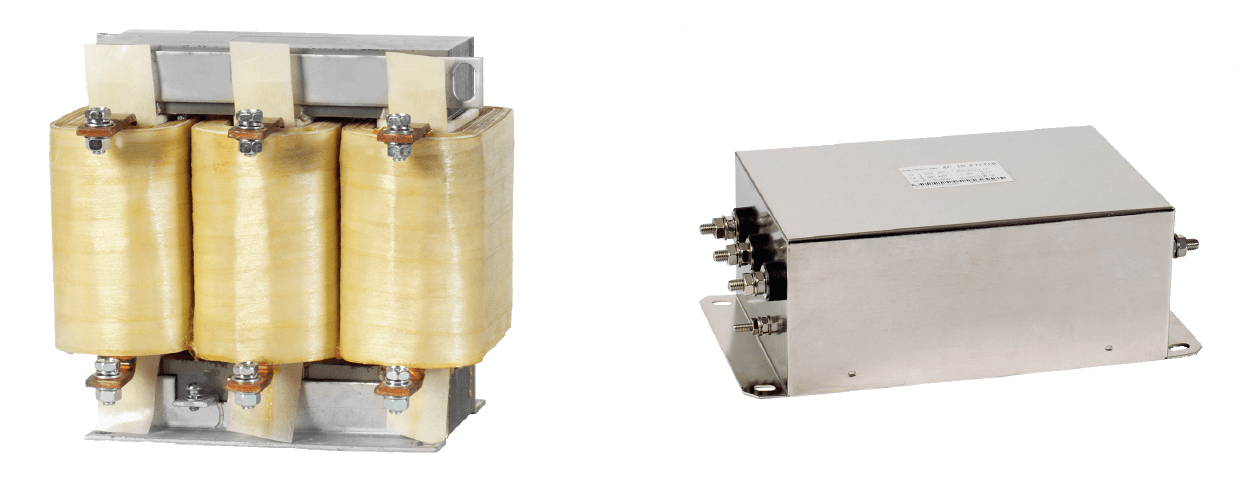

EMV - Filter und Drosseln |
|
| Als weiteres Zubehör sind für jede Leistungsklasse auch EMV-Filter und Entstördrosseln verfügbar. |
|
Bluetooth Software Bundle |
|
| Mit der benutzerfreundlichen ST®APP Smartphone App lassen sich die Frequenzumrichter einfach über Bluetooth dezentral überwachen und einstellen |
|
Zubehör
Smartphone ST®APP Bundle Bluetooth
129,00 €*
- Komfortable Kommunikation über Bluetooth
- Geräte: ST500 & Hardware Bundle 60664
- Sicher und geschützt mit Modbus/TCP Security
- Intuitive Parameterprogrammierung
- Live- Grafiken zur Überwachung und Feinabstimmung
- Anhaltende Hand/Aus/Auto-Steuerung
- Drehzahl einstellbar über virtuelles Potentiometer
- Verständliche Parameterbeschreibungen
- Detaillierte Alarm-/Störungsbeschreibungen und Gegenmaßnahmen
- Kompatibilität: Android
Frequenzumrichter Software ST®Drive
98,00 €*
- Geräte: ST300 (Beta) / ST500 / ST600 Serie
- Übersichtliche Parameterstruktur
- Einfaches Ändern von Parametern
- Parameter können im PC gespeichert und über einen Drucker ausgedruckt werden
- Gespeicherte Parameter Dateien können als Backup wieder geladen werden
- Kommunikation über USB-RS485-Adapterkabel
Einstellservice: Frequenzumrichter einrichten lassen
54,00 €*
- Telefonische Beratung
- Auslegung und Inbetriebnahme
- Individuelle Parametrierung
- Programmbetrieb
- Parameterliste
Bedienteil Einbaurahmen ST500
19,80 €*
- Geräte: ST500
- Abmessungen (B/H/T): 90/135/22 mm
- inkl. 2m Kabel
