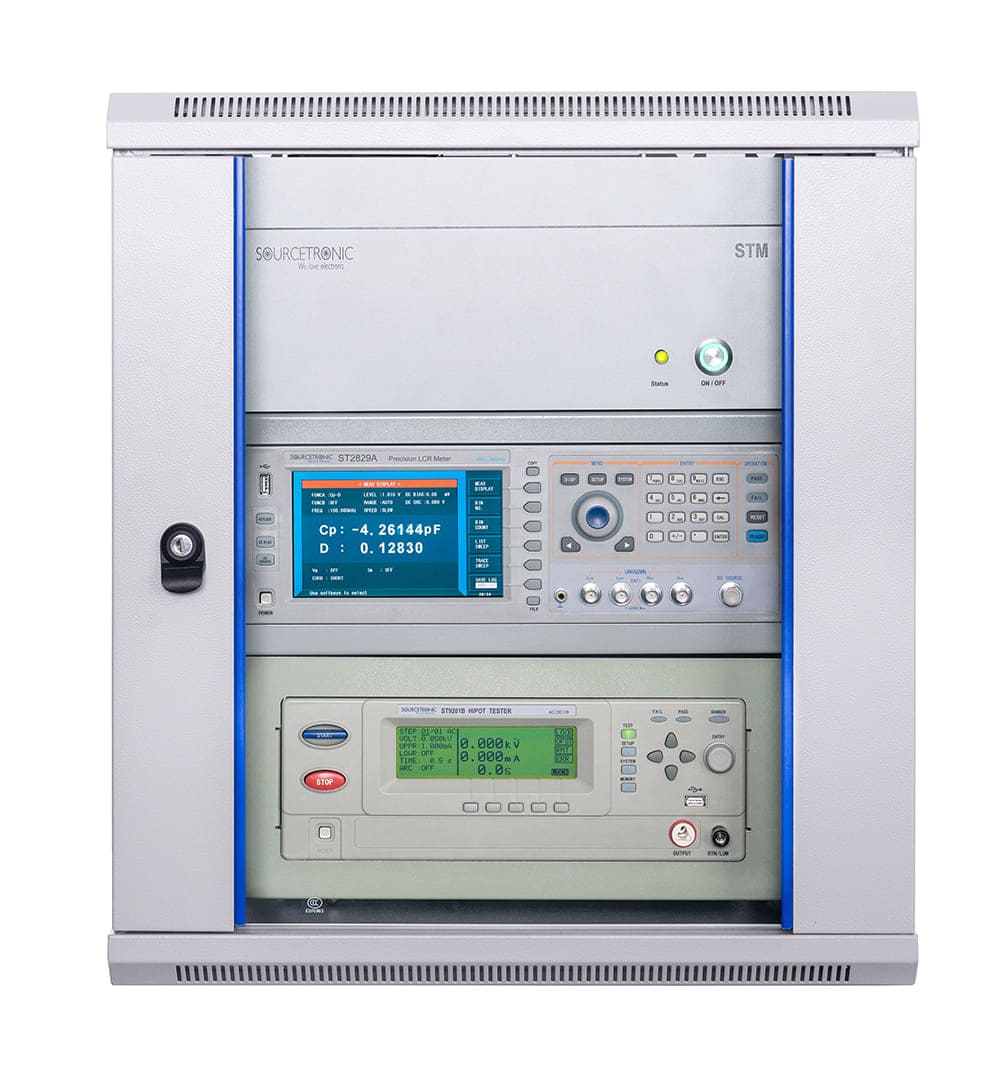

Wickelgüter Testsystem STW

Bestellnr. 64256
EAN 4260689522392

Preis auf Anfrage

Exkl. 19% Steuern, exkl. Versand
Ware im Zulauf
Details
Fachberatung unter
+49 421 277 9999

Hier finden Sie komplette Wickelgüter Testsysteme für die vollautomatische Prüfung von Spulen, Transformatoren, Drosseln und Relais. Mit dem schnellen STW Testsystem im kompakten 19" Systemschrank erhalten Sie einen normgerechten Prüfstand für die wichtigsten Qualitätsprüfungen, wie z.B. Hochspannungstest, Induktivitätstest, Isolationsprüfungen. Mit der integrierten STM Relaismatrix beschleunigen Sie Ihre Prozesse. Der Prüfling wird einmal adaptiert, den Rest übernimmt die Matrix. Das perfekte Zusammenspiel aller Komponenten steuert die effiziente Testsystem Software ST®EOL, die Ihnen einen strukturierten Prüfablauf und eine automatische Protokollierung Ihrer Messergebnisse ermöglicht.

Highlights

  • Vollautomatische Relaismatrix STM-8-4
  • Nutzerfreundliche ST®EOL Software
  • Modularer 19″ Industrieschrank
  • Industrie-PC mit WIN 10 oder höher
  • Touch-Monitor, Scanner u. Labelprinter
  • Sicherheitsnorm IEC/EN60947-5-1
  • CE konform nach EN 50191

Induktivitätstest

  • Frequenz: 20Hz - 1MHz
  • Genauigkeit: 0.05%
  • Umschaltung zwischen den Wicklungen
  • Präzise 4-Leiter-Prüfung
  • Sortierfunktion A-B-C-Ware

Transformatoren Test

  • Frequenz: 20Hz - 1MHz
  • Genauigkeit: 0.05%
  • Messfunktionen: Windungsverhältnis, Windungen, Phase,
  • L, C, Lk, Q, ACR, DCR, Balance, Pin Short, Diode P/N,
  • |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR,
  • Windungsverhältnis, Phase, Lk

Hochspannungsprüfung AC/DC

  • Spannungsbereich: 0-6.000V
  • Strombereich: 0-30mA
  • Rampenfunktion
  • Sicherheitsstrombegrenzt auf Anfrage

Isolationswiderstands-Messung

  • Spannung: 1.000VDC
  • Widerstand: 0.1MOhm- 10GOhm

Relaismatrix STM-8-4

Relaismatrix STM-8-4

  • Eingänge: 8
  • Ausgänge: 4
  • 4-Leiter-Messung
  • Entladeschaltung mit Restspannungsmessung
  • Sichere Trennung der Messgeräte
  • Freigabe der Prüfkäfig-Verriegelung
  • Sicherheitsnorm IEC/EN60947-5-1

Vollautomatische ST®EOL Software

  • Vielfältige Datenbanksystem: PostgreSQL, MS SQL, u.v.m.
  • Intuitive Oberfläche
  • Automatische artikelgesteuerte Auswahl der Testpläne
  • Detaillierte Auflistung der Prüfparameter
  • Große GUT-SCHLECHT-ANZEIGE
  • Umfassende Protokollierung
  • Seriennummern, Artikelnummern via Scanner
  • Typenschild-Druck

ST®EoL Software

Vollständiges End of Line Testsystem

Wickelgüter Testsystem

  • Modularer 19″ Industrieschrank
  • Sicherheitsglastür
  • Feinste Pulverbeschichtung
  • Sensorgesteuerter Temperaturregelung
  • UL, CSA, VDE, CE
  • Fest oder rollbar
  • Industrie-PC mit WIN 10 oder höher
  • Touch-Monitor, Scanner u. Labelprinter
  • Abmessungen: 700x892x700, 12HE

Prüfkäfig

  • Größe innen (B/H/T): 565/350/450mm
  • Gedämpfte Gasfeder inkl. Endlagen-Dämpfung
  • Prüflingsanschlüsse: 4mm Laborbuchsen
  • CE konform nach EN 50191

Lieferumfang

  • Vollständiges 19″ Testsystem
  • Industrie-PC mit WIN 10 oder höher
  • Vollautomatische ST®EOL Software
  • Bedienungsanleitung zum Downlod
