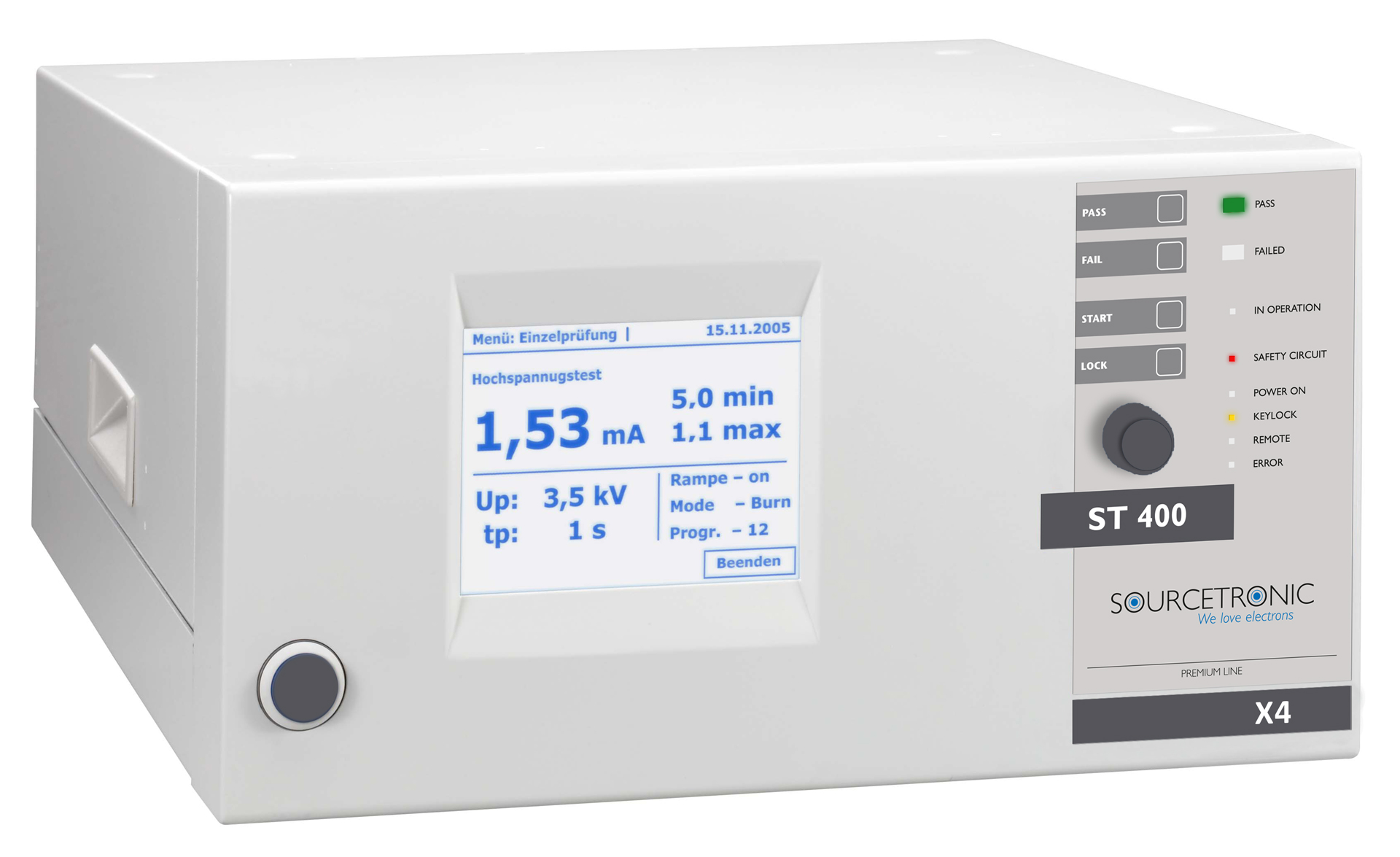

Leuchtenprüfgerät ST400-LG-LX
Preis auf Anfrage
Details
+49 421 277 9999
Produktinformationen "Leuchtenprüfgerät ST400-LG-LX"
Highlights
- Automatisches Testsystem
- Testparameter: ISO, PE, Durchgang, 0 - 270V Funktion
- Komfortabler 5.7" TFT-Industrial-Touch-Screen
- Manueller Betrieb mit Prüfplaneditor, Fernsteuerung mit PC und Serienprüfungen
- Überwachung der Prüfleitungen auf Leiterbruch u. Kontaktierung
- Schutzleiterprüfung mit 4-Leiter-Technik
- Ergebnis LED direkt am Prüfstift
- Ausgereifte Geräteperipherie mit: SPS, RS232, CAN, Treiber,
Drucker und kundenspezifische Erweiterungen - Normen: EN60065 / VDE 0860, EN 60598 /
VDE 0710, EN60335 / VDE 0686 / EN 50106,
EN60601 / VDE 0750, EN 60950 / VDE 0805 uvm. - Optional: DLL, Active-X, LabView Treiber, USB, LAN
Prüfmodule
- ISO-Modul DC5-CL:
- Isolationswiderstandsprüfung DC
- Prüfspannung 50 - 500 VDC
- Widerstands-Grenzwerte 0 - 400 MOhm
- Vollelektronisch, inkl. Rampenfunktion und aktiver Entladung
- Sicherheitsstrombegrenzt gemäß EN 50191
- PE-Modul AC25:
- Schutzleitertest PE
- Prüfstrom von 2 - 25 A AC einstellbar
- Widerstands-Grenzwerte 1 - 500 mOhm
- Umschaltbar auf Prüfung nach EN 60 204
- Prüfspannung < 6 V und < 12 V
- Vollelektronisch
- 4-Leiter-Technik
- Prüfstift mit GUT-SCHLECHT-LED
- R-Module DG1:
- Durchgang- und Kurzschlussprüfung
- Prüfspannung von 0 - 25 V AC
- Widerstands-Grenzwerte von 0 - 100 Ohm
- Elektronisch geregelt, inkl. einstellbarer Strombegrenzung
- FCT-Modul ACM1
- Versorgung des 1-ühasigen Prüfobjekts mit Netzspannung bei der Funktionsprüfung
- abgesichert mit Sicherung 10A
- Kurzschlussprüfung
- Netz direkt durchgeschaltet
- FCT-Modul ACX1-5:
- Funktionsprüfung,1-phasig regelbar, AC
- Spannungseinstellung variabel 10 - 270 V AC / 45 - 65 Hz
- Max. Leistung 500 VA
- Kurzschlussprüfung
- Trenntrafo, potenzialfrei
- Über HW-Sicherheitskreis
- Stufenlos einstellbar und elektronisch geregelt
- FCTM-Modul Messmodul M10A
- Aufzeichnungs- und Messmodul bis 10A, einphasig
- Limits für Min.-Max-Schwellen applizierbar
- Bewertungszeitraum und Prüfzeit applizierbar
Technische Daten
- Bedienvariante X4 inkl. Windows CE
- Alle Grenzwerte frei programmierbar
- Multifunktionsdrehschalter "Navigation Plus"
- Taster: PASS, FAIL, START, LOCK
- Hauptschalter "Illuminated LED"
- Signal LEDs: PASSED, FAILED, IN OPERATION, SAFETY CIRCUIT,
POWER ON, KEYLOCK, REMOTE, ERROR - Power-ON-Selbsttest
- Schnittstellen hinten:
SPS (24V/2A), RS-232, AN-1 (Systemerweiterungen, z.B. Relaismatrix) - Testanschlüsse hinten:
2 x HVS06C HV Buchsen
2 x PE Buchse (inkl. Ergebnis-LED)
1 x SHK HV Sicherheitskreis
1 x WK400 Warnleuchten-Anschluss
1 x Redundante Erdung - Fehlermeldung: akustisch, optisch und via Schnittstelle
- Passwörter über Benutzer-Verwaltung: Programm, Menu, Service
- Autostart-Funktion
- Interne Uhr und Kalender
- Zeitgeber: 0.1s - 99min., endless
- 19" Design-Gehäuse: Metall, lichtgrau, RAL 7035
- Größe (BxHxT): 410 x 210 x 435mm
- Versorgung: 230V, 50Hz/60Hz
- Gewicht: 18-35 kg (je nach Ausbau)
- Sicherheitsnorm nach EN 50191
Lieferumfang
- Anschlusskabel
- Bedienungsanleitung
- Prüfprotokoll
