Kompaktes LCR-Meter ST2832 (Leihgerät) ◁ Sourcetronic

Highlights

Frequenz: 20Hz - 200kHz
Genauigkeit: 0,05%
Messparameter: |Z|, |Y|, C, L, D, Q, θ(DEG), θ(RAD), Δ%, DCR
4,3" TFT LCD-Farb-Display
Schnittstellen: HANDLER, RS232, USB (Host/Device), GPIB (optional)
Auto-Power-On Funktion
Geschwindigkeit 13ms
Komparator-Funktion

Spezifikationen

Max. 200kHz Messfrequenz
6 Stellen Anzeigeauflösung
Messpegel einstellbar von 10mVrms bis 2,0Vrms
Interne 0 bis ± 5V/50mA Vormagnetisierungsquelle
DCR: Messpegel einstellbar von 50mV bis 2V in 0,5mV-Schritten, Auflösung 10μΩ
DCR-Polarität für Induktionstests einstellbar
Max. Messgeschwindigkeit 13ms
30Ω/100Ω Signalquellen-Innenwiderstände
U/I Kontroll- und automatische Nachregelungsfunktion (ALC)
Vergleichsfunktion, 10 Einstellungen zum Zählen und Sortieren
Dateiablage und Firmware-Updates auf USB-Stick
Schnittstellen: RS232, USB (Host/Device), HANDLER, GPIB (optional)

Messwertanzeige

\|Z\|, R, X, DCR:	0,00001Ω - 99,9999MΩ
\|Y\|, G, B:	0,00001nS - 99,9999S
L:	0,00001µH - 9,9999kH
C:	0,00001pF - 9,99999F
Q:	0,0001 - 99999
D:	0,00001 - 9,99999
θ(DEG):	-179,999° - 179,999°
θ(RAD):	-3,14159° - 3,14159°
Δ%:	-999,999° - 999,999°

Weitere Funktionen des LCR-Meters

Parameter einstellen

ST@Meter Software

Mit der Software ST@Meter lassen sich wichtige Eigenschaften und Einstellungen via RS232 oder USB auf den PC transferieren. Die Einstellung der Parameter kann bequem dezentral vorgenommen werden. Zu den Parametern zählen die Messfunktion, der Anzeigebereich und Frequenz, sowie die Einstellung der Bias-Quelle, Strom- und Spannungspegel und die Messgeschwindigkeit.

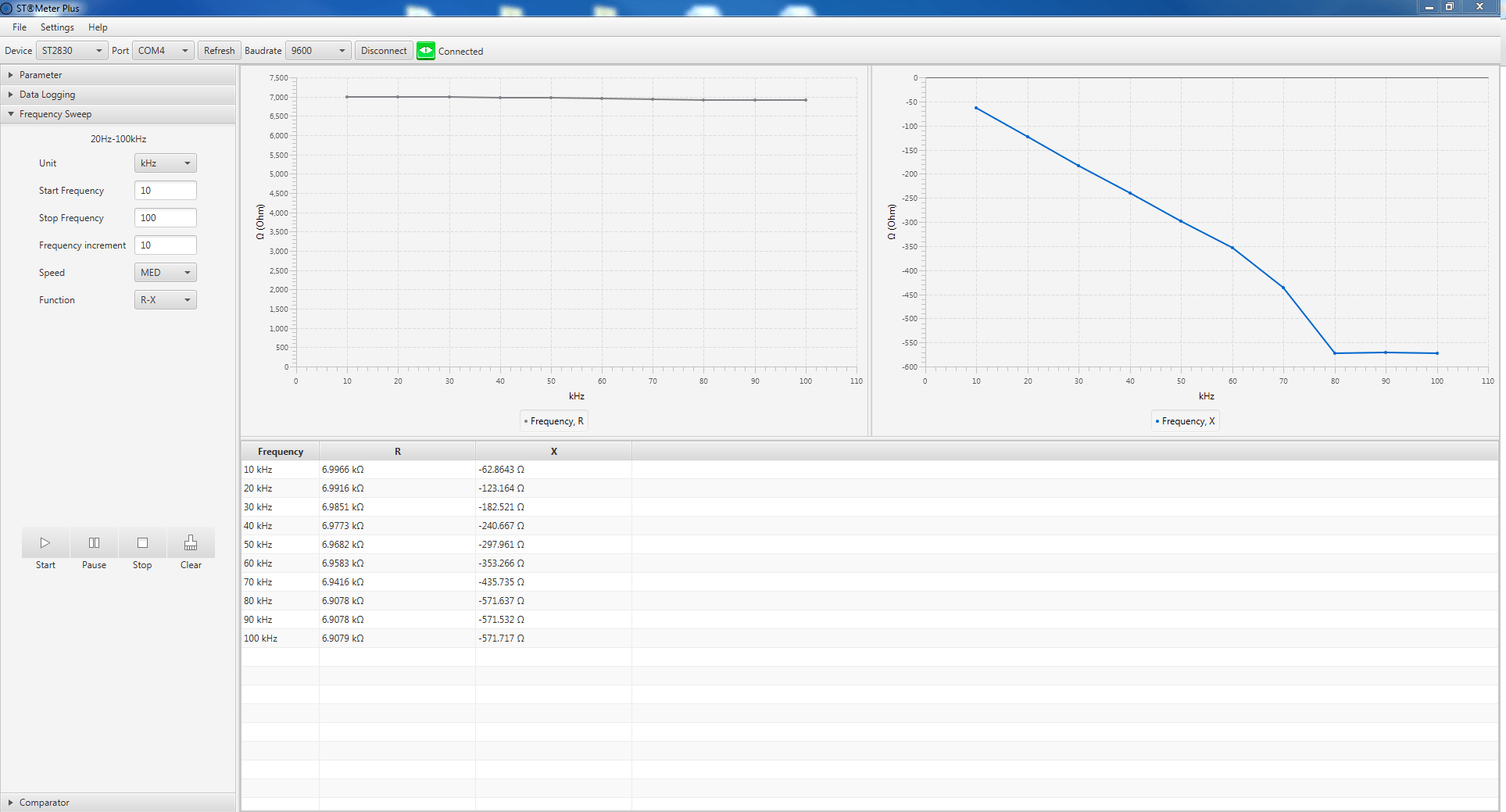

Weitere Funktionen sind das Data-Logging, sowie die Frequenz-Durchlauf-Funktion "Frequency- Sweep". Das Data-Logging vereinfacht den Prozess der Datenbeschaffung. Hier können die gemessenen Daten in Echtzeit vom Gerät gezogen und anschaulich in der ST@Meter Software visualisiert werden. Dabei geschieht ein ständiger Datenabgleich zwischen zentraler und dezentraler Peripherie. So können Bediener am Gerät vor Ort und das Personal in der Leitwarte schnell miteinander interagieren. Sowohl die Data-Logging- als auch die Frequenz-Durchlauf-Funktion nehmen Ihnen die Auswertung der gewonnen Daten ab und stellen alle entscheidenen Parameter anschaulich in graphischer oder tabellarischer Form dar. Folgendes Bild beschreibt die Frequenz-Durchlauf-Funktion. Im angezeigten Beispiel wird der Widerstand in Abhängigkeit von der Frequenz (10kHz - 100kHz) dargestellt:

List-Sweep

Die Komparator-Funktion ist ein weiterer wichtiger Baustein des Sourcetronic-Softwarepakets. Dies bietet Ihnen die Möglichkeit, bis zu 9 verschiedene Messwerte auf Grenzwertüberschreitungen zu überwachen. Werden die von Ihnen eingestellten Messwerte unter- bzw. überschritten, detektiert die Software einen Fehler. Dieser wird in der großen Übersicht deutlich angezeigt. Hiermit erhalten Sie ein komplettes Produktionssystem mit einfacher GUT/SCHLECHT-Auswertung. Zudem erleichtert es die präzise Fehlersuche im Labor, indem kleinste Abweichungen sofort erkannt werden. Dadurch können Ausfallzeiten und damit verbundene hohe Kosten frühzeitig verhindert werden. Ein Beispiel eines Grenzwertübertrittes zeigt folgendes Bild:

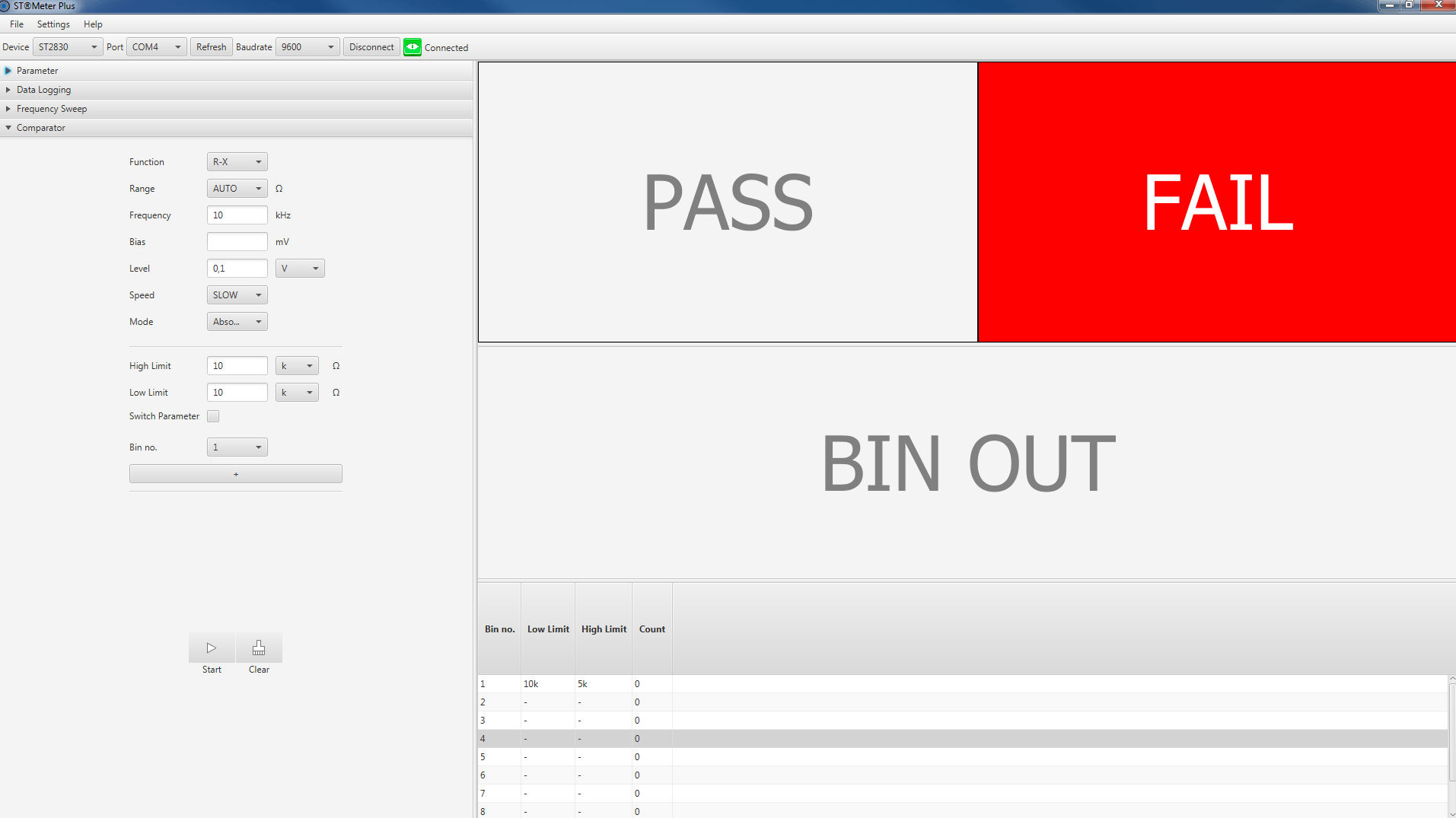

Komparator detektiert Fail

Lieferumfang

ST26010 vergoldete Kurzschlussplatte
ST26011CS 4-adrige Test-Clips
ST26048A 4-Klemmen-Messadapter
Bedienungsanleitung
Netzkabel
Kalibrierschein

Technische Daten

Technische Daten
Modell		ST2830	ST2831	ST2832
Basisgenauigkeit	LCRZ	0,05%	0,1%	0,05%
	DCR	0,1%
	Kalibrierungsbedingung	Aufwärmzeit: ≥30s ; Umgebungstemperatur: 23±5°C Signal Spannung: 0.3Vrms - 1Vrms Nullung: nach OPEN oder SHORT Messkabellänge: 0m
Messsignalfrequenzen		50Hz-100kHz 34 Frequenzen 50Hz, 60Hz, 75Hz, 100Hz, 120Hz, 150Hz, 200Hz, 250Hz, 300Hz, 400Hz, 500Hz, 600Hz, 750Hz, 1kHz, 1,2kHz, 1,5kHz, 2kHz, 2,5kHz, 3kHz, 4kHz, 5kHz, 6kHz, 7,5kHz, 10kHz, 12kHz, 15kHz, 20kHz, 25kHz, 30kHz, 40kHz, 50kHz, 60kHz, 75kHz, 100kHz	50Hz-200kHz 37 Frequenzen 50Hz, 60Hz, 75Hz, 100Hz, 120Hz, 150Hz, 200Hz, 250Hz, 300Hz, 400Hz, 500Hz, 600Hz, 750Hz, 1kHz, 1,2kHz, 1,5kHz, 2kHz, 2,5kHz, 3kHz, 4kHz, 5kHz, 6kHz, 7,5kHz, 10kHz, 12kHz, 15kHz, 20kHz, 25kHz, 30kHz, 40kHz, 50kHz, 60kHz, 75kHz, 100kHz,120kHz, 150kHz, 200kHz	20Hz-200kHz, 15025 Frequenzen
Wählbarer Ausgangswiderstand		30Ω, 100Ω, ±1% @1kHz
AC-Messsignalpegel	Normal	10mVrms - 2Vrms
		Auflösung: 10mV, Genauigkeit: 10% x Einstellwert + 2mV
		100µArms - 20mArms
		Auflösung: 0,1mA
	Konstanter Pegel (ALC ON)	-	-	20mVrms - 1Vrms
		-	-	Auflösung: 10mV Genauigkeit: 10%
		-	-	200µArms - 1Arms
		-	-	Auflösung: 0,1mA
DCR-Messsignalpegel		1V DC	1V DC	50mV - 2V DC
		-	-	Auflösung: 0,5mV
DC-Bias-Vorspannungsquelle		-	-	0V - ±5V
		-	-	Auflösung: 0,5mV,Genauigkeit: 1%
		-	-	0mA - ±50mA
		-	-	Auflösung: 0,5µA
Messparameter		\|Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ, DCR
Anzeigebereich DCR		0,00001Ω - 999,999MΩ
Anzeigebereich LCR-Parameter		\|Z\|, R, X 0,00001Ω — 99,9999MΩ \|Y\|, G, B 0,00001μs — 99,9999s C 0,00001pF — 9,99999F L 0,00001μH — 99,9999kH D 0,00001 — 9,99999 Q 0,00001 — 99999,9 θ(DEG) -179,999º — 179,999º θ(RAD) -3,14159 — 3,14159 Δ% -999,999% — 999,999%
Dezimalstellen der Anzeige		6 Stellen	5 Stellen	6 Stellen
Messgeschwindigkeit (≥10 kHz)		Fast: 13ms / Messung Medium: 90 ms / Messung Slow: 370 ms / Messung
Ersatzschaltbilder		Reihe, Parallel
Meßbereichsauswahl		Auto, Hold
Trigger-Modus		Intern, Manuell, Extern, Bus
Durchschnittsberechnung		1 - 255 Einzelmessungen
Korrekturoptionen		Offen/Kurzschluss/Referenzlast
Anzeigefunktionen		Eigentlicher Meßwert, Abweichung vom Referenzwert als ΔABS, Δ%
Verzögerungszeit-Einstellungen		0 - 60,000s, 1ms-Schritte
Listendurchlauf		Listendurchlauf über max. 10 Punkte Frequenz, AC-Spannung/Strom, Bias-Spannung/Strom intern/extern können durchlaufen werden Jeder Listenpunkt kann individuell sortiert werden
Komparator-Funktionen		10 bins, BIN1–BIN9, NG, AUX
		Bin-Zählfunktion
		PASS, FAIL
Interner Speicher		40 LCRZ-Geräteeinstellungen
USB-Speicher		500 LCRZ-Geräteeinstellungen, CSV-Messergebnisse, Screenshots (GIF)
Schnittstellen	Kontrollschnittstelle	HANDLER
	Kommunikations- schnittstelle	USB DEVICE, RS232C, GPIB(optional)
	Speicherschnittstelle	USB HOST-Anschluss (USB1.1, FAT16 oder FAT32 bis 4GB
