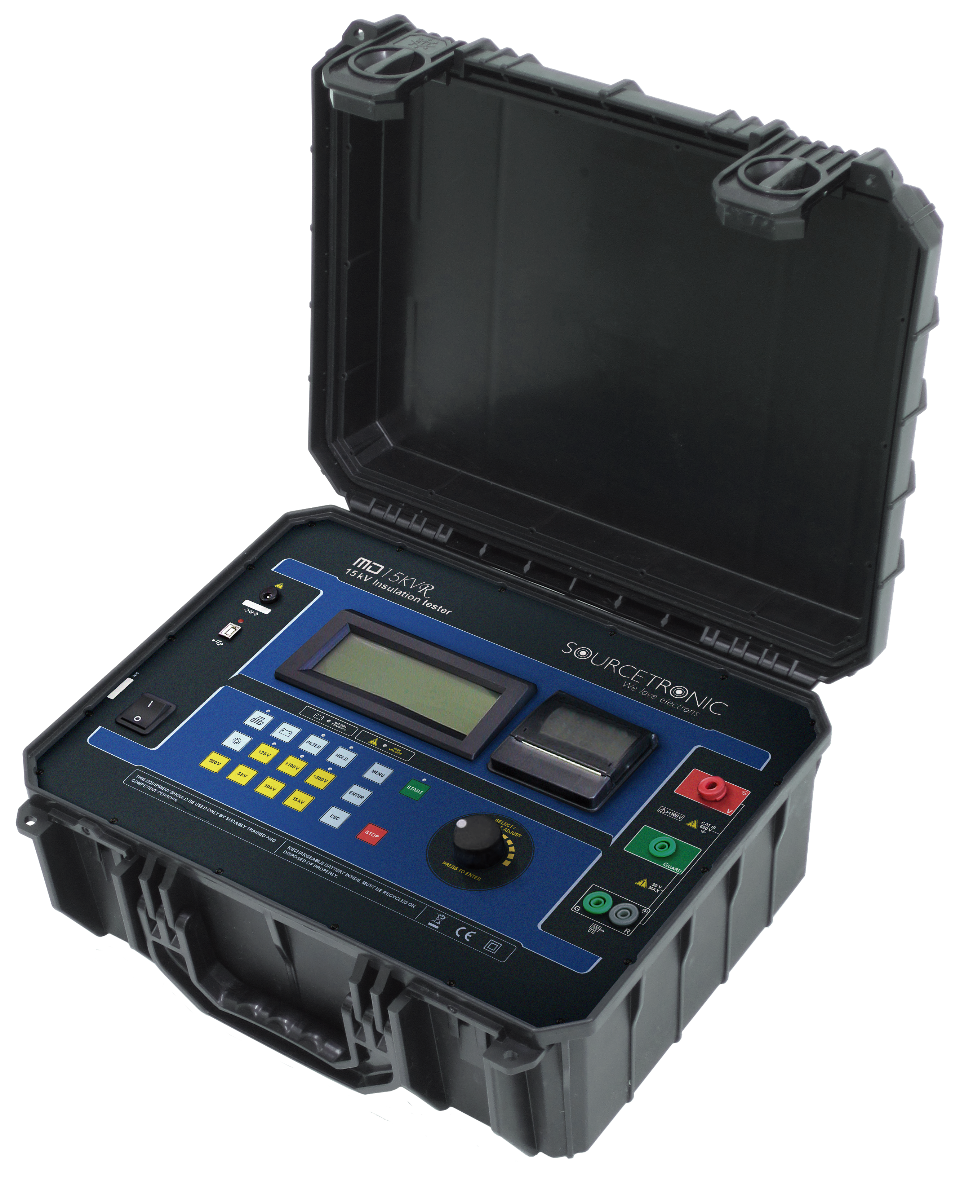

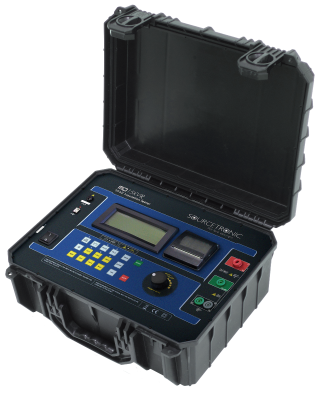

Isolationsprüfgerät MD-15kV

Bestellnr. 62692
EAN 4260409227057
3.980,00 €
Exkl. 16% Steuern, exkl. Versandkosten
Ware im Zulauf

Häufig zusammen gekauft

  1. Isolationsprüfgerät MD-15kV
  2. +
  3. Express Calibration Profitest
Gesamtpreis: 0,00 €

Details
Fachberatung unter
+49 421 277 9999

Highlights

  • Komfortables 15kV Isolationsprüfgerät
  • Isolationswiderstände bis 15 TΩ
  • Auto-Bereichswahl
  • Digital- & Bar-Graph Anzeige
  • Automatische Tests:
    • Absorptionsindex (DAI)
    • Polarisationsindex (PI)
    • Kapazität (C)
    • Ableitstrom (AI)
    • AC/DC Voltmeter
  • Chronometer bis 90 Minuten
  • Schaltbarer Filter für externes Rauschen
  • Schrittweise Spannungsprüfung
  • Echtzeituhr und Kalender
  • Speicher für 16000 Messwerte
  • Isolierte USB Schnittstelle
  • Intuitive Software für Datenmanagement

Das digitale Isolationsprüfgerät MD-10KVx erhalten Sie mit der höchsten technischen Ausstattung und umfangreichem Zubehör. Die bedienungsfreundliche Software unterstützt den Anwender durch übersichtliche grafische Darstellungen und automatische Messverfahren. Die bewährte Technologie bietet sichere, zuverlässige und genaue Messungen von Isolationswiderständen bis 10 TΩ mit 4 vor-auswählbaren Messspannungen (500V, 1kV, 5kV, 10kV). Die genaue Messspannung kann dann bis auf 25V genau eingestellt werden. Der leistungsstarke Mikroprozessor steuert den Anlagenbetrieb und ermöglicht die Erweiterung von Funktionen und Modulen. Zu den Funktionen gehören:

  • Auto-Bereichswahl
  • Speicherung von 16000 Messwerten
  • AC/DC Voltmeter
  • Auto-Messung des Absorptions- und Polarisationsindex
  • Leckstrom- und Kapazitätsmessung
  • Timer-Funktion
  • Pass-Fail
  • Schrittweise Spannungsprüfung
  • Echtzeit-Uhr
  • Kalender

BlueLogg Software für Isolationsprüfgeräte Das eingebaute Chronometer nimmt die Messzeit bis zu 90 Minuten auf. Die Messwerte werden über die USB-Schnittstelle und Bluetooth bequem übertragen oder mit dem eingebauten Drucker direkt ausgedruckt. Des Weiteren verfügt das Isolationsprüfgerät über einen internen Speicher, der bis zu 4000 Messwerte aufnimmt. Diese können mittels der STLogg2-Software am PC ausgelesen werden. STLogg2 bietet weitere Analyse-Tools und eine anschauliche Grafikoberfläche zum verwalten der Messergebnisse. Dank Echtzeit-Messwerten und der Kalender-Funktion können die Ergebnisse übersichtlich organisiert werden und somit ein vorrausschauendes Wartungssystem aufgebaut werden.
Für den mobilen Einsatz ist das MD10KVx Isolationsprüfgerät mit einem Akku ausgestattet. Dieser kann mit Netzspannungen von 100 – 240V geladen werden. Der robuste Koffer mit der Schutzklasse IP54 macht es zu dem perfekten Begleiter für Labor- und Feldeinsätze.

Lieferumfang

  • 2 x Prüfleitungen mit Krokodilklemmen (25kV Isolation, 1.80m)
    (andere Längen auf Anfrage)
  • 1 x GUARD-Leitung mit Krokodilklemme, 1.80m
  • Anschlussleitung
  • USB Kabel
  • Robuste Schutztasche für Messgerät und Zubehör
  • Intuitive PC Software "ST Logger 2.3.1"
  • 10 lange Drucker-Rollen (bei Drucker-Option)
  • Werkskalibrierschein
  • Bedienungsanleitung

Optionen

  • Integrierter Schnell-Drucker (optional)
  • 10 Drucker-Rollen (bei Drucker-Option)

Technische Daten

Prüfspannungen Isolationsprüfgerät: 500V/1kV/2.5kV/5kV/10kV/15kV direkt über ein Taster
500V bis 5kV in 25V, 100V oder 500V Schritten
DC, negativ
Widerstandsmesswert (10000 V) 15TΩ
DC Voltmeter: 15 V up to 1,000 Vdc. (±5% + 3 Stellen)
AC Voltmeter: 15V bis 600Vrms (±5% + 3 Stellen)
Kategorie Überspannung: CAT.III- 600V
Ableitstrom-Messung: 1 nA bis 1500 nA
±10 % bei +3 Stellen)
Kapazitätsmessung: 50 nF bis 10 µF ; 500 V
50 nF bis  5 µF ; 1000 V
30 nF bis  2 µF ; 2500 V
30 nF bis  1 µF ; 5000 V
30 nF bis  680 nF ; 10000 V
30 nF bis  680 nF ; 15000 V
Genauigkeit: ±10 % bei ± 3 Stellen
Kurzschlussstrom: Max. 2 mA
Prüfspannung Genauigkeit: ± 3 % auf Soll-Spannung bei 10 GΩ
Isolationsprüfgerät Basisgenauigkeit: ± 5 % bei 1 MΩ bis 1 TΩ ; 15 kV
± 20 % bei 1 TΩ bis 10 TΩ ; 15 kV
bei kleineren Spannungen, werden d. Grenzen automatisch reduziert)
± 20 % bei 10 kΩ bis 100 kΩ
± 10 % bei 100 kΩ bis 1 MΩ
Automatische Messung Polarization Index
Automatische Messung Dielectric Absorption Ratio
Programmierbarer GUT-SCHLECHT-Test
Optisch isolierte USB-Schnittstelle
Integriertes Chronometer
Bedienerfreundliche ST-Software (graphisch & tabellarisch)
Höchste Sicherheitsanforderungen: Schutzart IP54 mit verschließbarem Deckel
Sicherheitsklasse IEC 61010-1/1990, IEC 61010 1/1992
E.M.C nach IEC 61326-1
Elektrostatische Immunität IEC 1000-4-2
Schutz gegen elektromagnetische Strahlung IEC 61000-4-3
Ni-MH-Power-Akku: 12.8V / 6Ah
Internes Akku-Ladegerät: 100 - 240V~
Bedientemperatur: -5°C to 50°C
Lagertemperatur: -25°C to 65°C
Einsatzhöhe: bis 3000m
Luftfeuchtigkeit: 95% RH
Gewicht: 6.3kg
Größe: 406 x 330 x 174 mm
CE konform
