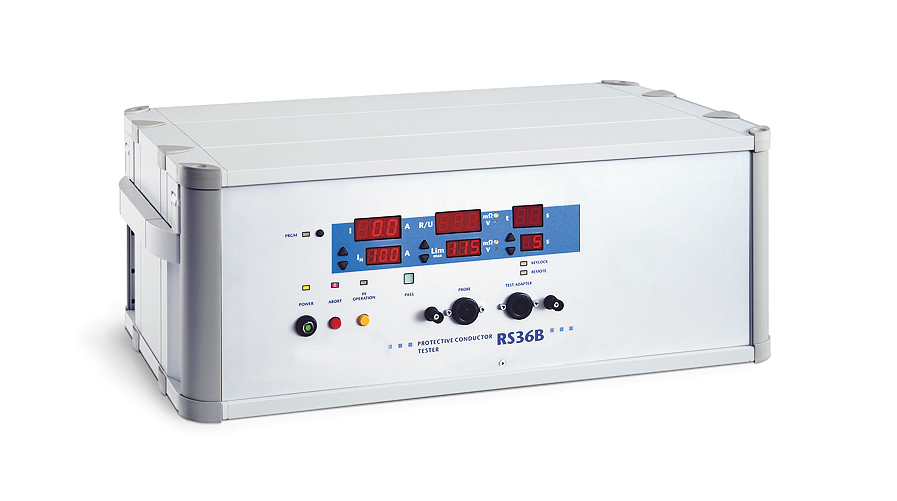

Tester di resistenza di terra RS36B-40

Ordine 61526
EAN 4260254479298

Prezzo su richiesta

Merce atteso a breve
Dettagli
Servizio tecnico
+49 421 277 9999

Il Tester di resistenza di terra RS36B-40 fornisce una corrente di prova di 40A AC con una tensione a circuito aperto di 12V. La sonda VP36C include indicatori di stato a LED PASS / FAIL per alleggerire il lavoro. Così, l'intervisibilità non è necessaria. Il sito 4-misura del filo è integrato nel tester. Ha anche interfacce digitali I/O (PLC), RS232 e CAN. Questo tester di legame a terra è ideale per il digiuno PE test finale.

In evidenza

  • 40A Tester di resistenza di terra
  • Tecnica di misura a 4 fili
  • Comoda visualizzazione dei risultati all'interno del test
  • Prova PE secondo EN60204
  • Punto di prova a quattro pin
  • Punto di prova a sette pin (incluso lo stato)
  • Contatto flessibile dell'oggetto in prova via
    Schuko, morsetti a pressione rapida (cavi volanti)
    2 sonde di prova, pinze a coccodrillo,
  • Parametri di prova programmabili
  • Terminali posteriori (opzionali)
  • RS232, I/O digitale, CAN
  • Collegamenti (PLC, interruttore a pedale, gabbia di prova, funzionamento a 2 mani ...)

Test PE

  • Corrente di prova:
    • Corrente di uscita: 10A - 40A
    • Tipo di corrente: AC
    • Risoluzione: 0.1A
    • Precisione: 1% ± 1 cifra
  • Tensione di prova: 12 VAC
  • Resistenza:
    • Campo di misura:
      1-500 mΩ (0A - 20A-Range),
      1-200 mΩ (20A - 40A-Range)
    • Risoluzione: 1mΩ
    • Precisione: 1% ± 1 cifra

Dati tecnici

  • LED IS-IS-Display (potenza, tempo, resistenza)
  • Tempo di prova: 1-99s / 1-99min e all'infinito
  • Risoluzione: 0.1s - 0.1min 1s / - 1min.
  • Messaggio di errore: uditivo, visivo, interfaccia
  • Visualizzazione del valore reale e del set-point (corrente / resistenza)
  • Il periodo di prova inizia dopo che la corrente di prova è stata raggiunta completamente
  • Blocco tastiera
  • Risultato uscite programmabili
  • Varie opzioni Cicalino
  • Controllo della luminosità dei LED
  • Modalità di avvio (pulsante di avvio, PLC, PC, interruttore a pedale selezionabile)
  • Funzione stampante: lingua, I.O., N.I.O., sempre
  • Monitoraggio della corrente minima
  • Memoria di programma per i parametri di prova
  • CAN per le fasi di espansione dello sviluppo
  • Interfaccia digitale I / O:
    - AVVIO / STOP
    - PASS / FAIL
    - Esecuzione di test
  • Connettori:
    - Connessione a 4 poli di misura
    (Contatto tramite un apposito cavo adattatore)
    - Connessione di misura a 7 poli
    - Piede, coperchio di prova, tenda, linea di trasferimento, letto a 2 mani.
  • Assistenza
    al contatto - Prisma
    di collegamento magnetico - Tronchesi diagonali
    - Tronchesi con acciaio EZS200
    - Tronchesi con acciaio EZS400
  • Alimentazione elettrica: 230V, 50/60 Hz, 1,5A max.
  • Temperatura di esercizio: da +5° a +45°
  • Umidità: 70% (senza condensa)
  • Altezza: 2000 m sopra il mare
  • Custodia industriale compatta (RAL 7035)
  • Protezione: IP20
  • Dimensioni (L / A / P): 585/212/325 mm
  • Peso: 20 kg
  • Conformità CE secondo EN 50 191

Sicurezza elettrica e norme

  • EN 61010-1 Prescrizioni di sicurezza per apparecchi elettrici di misura, controllo e laboratorio
  • EN 61326-1 Apparecchi elettrici di misura, controllo e laboratorio - Requisiti EMC
  • EN 61000-3-3 / EN 61000-3-2 Compatibilità elettromagnetica (EMC)
  • EN 50191 Erezione e funzionamento delle apparecchiature elettriche di prova

Cosa c'è nella scatola

  • Cavo di alimentazione
  • Manuale
  • Taratura di fabbrica

Opzioni

  • VP36C-2 Earth-Probe (cavo 2m, guadagno LED)
  • Cavo adattatore LTA36-2 con Schuko
  • Morsetto di messa a terra EZ200, EZ400
  • Cavo per il test della terra in PE di diversa lunghezza
  • Cavo di collegamento RS232
  • Software DataView
  • Cavo di controllo per PLC (SUB-D 3m, 9 poli)
