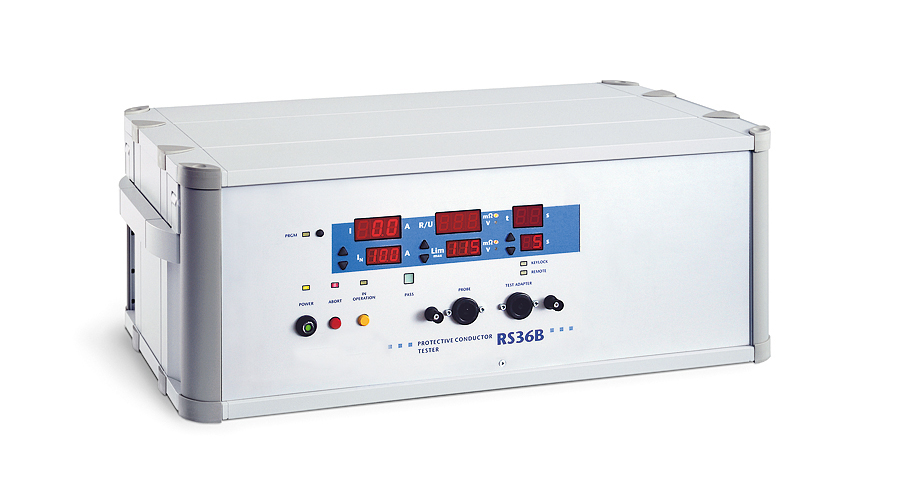

Tester di resistenza di terra RS36B-50

Il tester di resistenza di terra RS36B-50 fornisce una corrente di prova di 50A AC con una tensione a circuito aperto di 12V. La sonda VP36C include indicatori di stato a LED PASS / FAIL per alleggerire il lavoro. Così, l'intervisibilità non è necessaria. Il sito 4-misura del filo è integrato nel tester. Ha anche interfacce digitali I/O (PLC), RS232 e CAN. Questo tester di legame a terra è ideale per il digiuno PE test finale.

In evidenza

• 50A tester di resistenza di terra
• Tecnica di misura a 4 fili
• Comoda visualizzazione dei risultati all'interno del test
• Prova PE secondo EN60204
• Punto di prova a quattro pin
• Punto di prova a sette pin (incluso lo stato)
• Contatto flessibile dell'oggetto in prova via
  Schuko, morsetti a pressione rapida (cavi volanti)
  2 sonde di prova, pinze a coccodrillo,
• Parametri di prova programmabili
• Morsetti posteriori (opzionale)
• RS232, I/O digitale, CAN
• Connessioni (PLC, interruttore a pedale, gabbia di prova, funzionamento a 2 mani ...)

Test PE

• Corrente di prova:
• Corrente di uscita: 10A - 50A
• Tipo di corrente: AC
• Risoluzione: 0.1A
• Precisione: 1% ± 1 cifra
• Tensione di prova: 12 VAC
• Resistenza:
• Campo di misura:
  1-500 mΩ (0A - 20A-Range),
  1-200 mΩ (20A - 50A-Range)
• Risoluzione: 1mΩ
• Precisione: 1% ± 1 cifre

Dati tecnici

• IS-IS-Display LED (potenza, tempo, resistenza)
• Tempo di prova: 1-99s / 1-99min e all'infinito
• Risoluzione: 0.1s - 0.1min 1s / - 1min.
• Messaggio di errore: uditivo, visivo, interfaccia
• Visualizzazione del valore reale e del set-point (corrente / resistenza)
• Il periodo di prova inizia dopo che la corrente di prova è stata raggiunta completamente
• Blocco tastiera
• Risultato uscite programmabili
• Varie opzioni Cicalino
• Controllo della luminosità dei LED
• Modalità di avvio (pulsante di avvio, PLC, PC, interruttore a pedale selezionabile)
• Funzione stampante: lingua, I.O., N.I.O., sempre
• Monitoraggio della corrente minima
• Memoria di programma per i parametri di prova
• CAN per le fasi di espansione dello sviluppo
• Interfaccia digitale I / O:
  - AVVIO / STOP
  - PASS / FAIL
  - Esecuzione di test
• Connettori:
  - Connessione di misura a 4 poli
  (Contatto tramite un apposito cavo adattatore)
  - Connessione di misura a 7 poli
  - Piede, coperchio di prova, tenda, linea di trasferimento, letto a 2 mani.
• Assistenza
  al contatto - Prisma
  di collegamento magnetico - Tronchesi diagonali
  - Tronchesi con acciaio EZS200
  - Tronchesi con acciaio EZS400
• Alimentazione: 230V, 50/60 Hz, 1,5A max.
• Temperatura di esercizio: da +5° a +45°
• Umidità: 70% (senza condensa)
• Altezza: 2000 m sopra il mare
• Custodia industriale compatta (RAL 7035)
• Protezione: IP20

• Dimensioni (L / A / P): 585/212/325 mm
• Peso: 20 kg
• Conformità CE secondo EN 50 191

Sicurezza elettrica e norme

• EN 61010-1 Prescrizioni di sicurezza per apparecchi elettrici di misura, controllo e laboratorio
• EN 61326-1 Apparecchi elettrici di misura, controllo e laboratorio - Requisiti EMC
• EN61000-3-3 / EN61000-3-2 Compatibilità elettromagnetica (EMC)
• EN 50191 Erezione e funzionamento delle apparecchiature elettriche di prova

Cosa c'è nella scatola

• Cavo di alimentazione
• Manuale
• Taratura di fabbrica

Opzioni

• VP36C-2 Earth-Probe (cavo 2m, guadagno LED)
• Cavo adattatore LTA36-2 con Schuko
• Morsetto di messa a terra EZ200, EZ400
• Cavo per il test della terra in PE di diversa lunghezza
• Cavo di collegamento RS232

• Software DataView
• Cavo di controllo per PLC (SUB-D 3m, 9 poli)
