Tischmultimeter ST1941

Bestellnr. 60318
EAN 4260254472817
319,00 €
Exkl. 19% Steuern, exkl. Versandkosten
Verfügbarkeit: Auf Lager

Häufig zusammen gekauft

  1. Digital multimeter ST1941
  2. +
  3. Express Calibration Profitest
  4. +
  5. ST Meter Plus Messtechnik Software
Gesamtpreis: 0,00 €

Details
Fachberatung unter
+49 421 277 9999

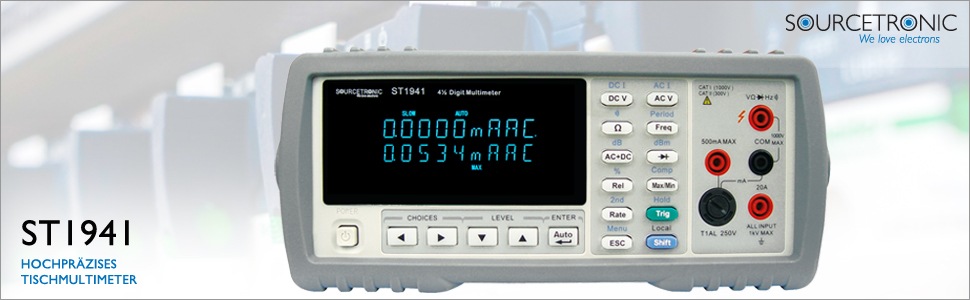

Sourcetronic Tischmultimeter ST1941

Mit dem ST1941 erhalten Sie ein starkes digitales Multimeter (DMM), das eine Vielzahl von Messfunktionen in sich vereint. Sie messen mit diesem Präzisionsgerät Spannung und Strom bei Gleich- und Wechselstrom, Widerstand, Durchgangsprüfung und Frequenzen – alles in breiten Messbereichen und mit hoher Auflösung. Auch die Temperaturmessung ermöglicht dieses leistungsstarke Tisch Multimeter. Zur Darstellung der Messwerte verfügt das Gerät über eine gut ablesbare Grafikanzeige. In der Leistungsfähigkeit ist es vergleichbar mit hochwertigen Tisch Multimetern von Herstellern wie zum Beispiel Fluke, Keithley, Keysight, Siglent und Peaktech.

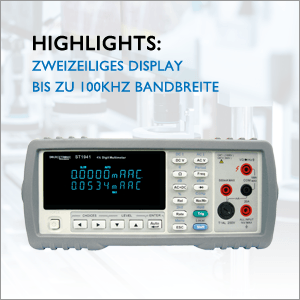

Highlights

  • Hochpräzises Tischmultimeter ST1941
  • 4½-stellige Anzeige, maximaler Anzeigewert 21000
  • Zweizeiliges Display
  • Bis zu 100kHz Bandbreite
  • DCV Genauigkeit bis zu 0.03%
  • Bis zu 10µV Auflösung
  • Messrate: 25 Messungen/Sek.
  • Dual Display mit hoher Helligkeit
  • Relativwertmodus (REL) zur Eleminierung der Kapazität der Messleitungen
  • Kalibrierung über Schnittstelle
  • Komparator-Funktion (HI / IN / LO) für schnelles Sortieren
  • USB Schnittstelle (SCPI supported)

Tischmultimeter ST1941 Vielseitig


Verschiedene Anwendungsbereiche

  • Messung von Spannung und Strom bei Gleich- und Wechselstrom
  • Messung von Widerstand und Frequenzen
  • Messung von Temperaturen
  • Große Messbereiche mit hoher Auflösung
  • Durchgangsprüfung

Tischmultimeter ST1941 Anzeige


Brillantes Display

  • 4½-stellige Anzeige
  • Zweizeiliges Display
  • Maximaler Anzeigewert 21000
  • Hohe Helligkeit für jede Umgebung
  • Großes Display
  • Ergonomisches Design

Tischmultimeter ST1941 Bedienung


Bedienfeld und Anschlüsse

  • Übersichtliche Anordnung der Bedienelemente an der Frontseite
  • Anschluss der Messleitungen auf der rechten Seite des Panels
  • Je nach Anschluss der Messkabel AC oder DC Messung von Strömen und Spannungen

Tischmultimeter ST1941 Rueckseite


Rückseite und Schnittstellen

  • USB Anschluss
  • Messwerte speichern
  • Konfiguration des Gerätes sichern
  • SCPI Standard unterstützt
  • Kommunikation mit dem Multimeter über USB-Schnittstelle



Tischmultimeter für genaue Messwerte

Das Tischmultimeter ermittelt Strom und Spannung bei AC und DC sowie den Widerstand in Ohm mit bis zu 25 Anzeigemöglichkeiten. Den Messbereich können Sie bei dem Tischmultimeter ST 1941 manuell wählen oder durch das Gerät automatisch bestimmen lassen. Das Tischmultimeter erfasst DC-Spannungen von 10 µV bis 1000 V sowie AC-Spannungen von 10 µV bis 750 V. Ströme in AC/DC sind im weiten Bereich von 100 nA bis 20 mA messbar.

Von der hohen Präzision der Messung zeugen schon die Genauigkeit von bis zu 0,03 % bei der Messung von DCV. Die Auflösung beträgt dabei bis zu 10 µV. Werte wie ACV, DCA, ACA und Ohm zeigt das Tischmultimeter mit ebenso hoher Genauigkeit an.

Bemerkenswert ist die hohe Informationsdichte des Displays, welches eine 4½-stellige Anzeige besitzt mit einem maximalen Anzeigewert von 21000. Und das mit hoher Helligkeit, sodass sich das Tischmultimeter in jeder Umgebung gut ablesen lässt. Durch die übersichtliche Darstellung auf dem großen Display zeigt das Tischmultimeter ergonomische Vorzüge gegenüber einem Handmultimeter.

Die Messwerte zeigt das Tisch Multimeter digital auf einem neunstelligen, breiten Display an, wobei sich auf Tastendruck eine zweite Displayzeile zuschalten lässt. So können sich Benutzer je nach Situation auf dem zweiten Displayfeld ein weiteres Messergebnis, Berechnungs- oder Vergleichsergebnisse anzeigen lassen. Frequenzen, Ströme, Spannungen, Temperaturen und Widerstände lassen sich durch dieses Präzisionsgerät der Messtechnik schnell und genau analysieren und übersichtlich darstellen.



Messbereiche
DCV 0V - 1000V 0.03 + 0.020
ACV 0V - 750V 0.80 + 0.075
DCI 0A - 20A 0.30 + 0.025
ACI 0A - 20A 0.05 + 0.300
R - 20MΩ 0.30 + 0.050
F 0kHz - 500kHz 0.01 + 0.008



Tischmultimeter ST1941 Highlights

Technische Daten

  • (T)RMS AC Spannungs- und Strommessungen
  • Messfunktionen: DCV/ACV, DCI/ACI, Ohm, Frequenz / Periode, Diode, dBm, dB etc.
  • Messparameter: DC/AC Spannung, DC/AC Strom, Widerstand, Frequenz, Periode, Diode
  • Mathematische Funktionen: %, dB, dBm, REL
  • Messbereich: Auto und manuell
  • Einzeldisplay Modus: Anzeige aller Messparameter
  • Dualdisplay Modus: ACV+DCV, ACI+DCI, ACV+Hz, ACI+Hz, readout +dB/dBm, readout +Max/Min
  • Anzeige des gemessenen Wertes in Prozent möglich
  • Trigger: Intern / manuell / BUS




Ein Tischmultimeter mit zahlreichen Sonderfunktionen

Zum Leistungspaket dieses Tisch Multimeters gehören praktische und anspruchsvolle Operationen, die über das Messen hinausreichen. Beim Relativmodus zum Beispiel speichern Sie einen Wert als Referenz. Alle folgenden Werte werden als Differenzwert zur gespeicherten Messung angezeigt. Ein anderes nützliches Merkmal ist die (T)RMS-Strommessung. Der „Root Mean Square“ (quadratischer Mittelwert: RMS) stellt als Mittelwert dar, welche Ströme an einem Messpunkt im Durchschnitt fließen. Dies wird zum Beispiel bei Messungen an Signalleitungen für EMV-Untersuchungen benötigt. RMS erfasst allerdings nur sinusförmige Ströme. Eventuelle kurzzeitige Peaks wird ein Tisch Multimeter bei RMS-Messungen sonst mitteln, wodurch die meist nicht auffallen.

Deswegen beherrscht das Tischmultimeter ST1941 zusätzlich den Modus TRMS („True Root Mean Square“). Hierbei zeigt das Gerät neben dem Mittelwert den Spitzenwert. Auf dem großen und hellen Display des Tisch Multimeters sind beide Werte untereinander ablesbar. Durch eine solche Messtechnik lassen sich Unregelmäßigkeiten und mögliche Störquellen leicht identifizieren.

Die Bedienungselemente des Gerätes und die Schnittstellen befinden sich übersichtlich angeordnet an der Frontseite des Geräts. Der Anschluss der mitgelieferten Messleitungen erfolgt auf der rechten Seite des Panels. Je nach Position der Messkabel lassen sich Ströme oder Spannungen in AC oder DC messen.



Sonderfunktion

  • Speichern von Messwerten als Referenzwert
  • Funktionen zum Rechnen und Vergleichen integriert
  • Drei Arten von Berechnungen: Prozent, Berechnung von dB und dBm sowie Grenzwertprüfung
  • Umrechnung von Messergebnissen in logarithmische Werte
  • Vergleichsfunktion mit Ausgabe "Hi" / "Low" oder "Pass" / "Fail"
  • "Autorange" Funktion für automatische Bestimmung des Messbereichs
  • Messungen sind mit 25 / 10 / 5 Messungen pro Sekunde möglich


Tischmultimeter ST1941 Anwendung



Funktionen zum Rechnen und Vergleichen integriert

Das Tischmultimeter ST1941 kann drei Arten von Berechnungen ausführen: Prozent, Berechnung von dB und dBm sowie Grenzwertprüfung. Bei der Prozentrechnung ist ein Referenzwert einzugeben. Das Gerät zeigt das Messergebnis dann automatisch in Prozent des Referenzwertes an. Über die Eingabetasten lässt sich der Referenzwert jederzeit ändern. Eine andere Fähigkeit des Multimeters ist die Umrechnung von Messergebnissen in logarithmischen Werte (dB oder dBm). Dies ermöglicht die Ausgabe wesentlich kürzerer und übersichtlicherer Berechnungsergebnisse.

Eine weitere nützliche Option ist die Vergleichsfunktion. Hierbei wird ein Wert eingegeben, mit dem das Tischmultimeter die folgenden Messwerte vergleicht. Die Ausgabe lautet dann auf „Hi“ oder „Low“ bzw. auf „Pass“ oder „Fail“. Dadurch lässt es sich schneller ablesen, ob ein Grenzwert für Spannung, Strom oder Frequenz über- oder unterschritten wurde. Eine solche Funktion ist zum Beispiel nützlich, um Durchgangsprüfungen an Dioden und anderen Komponenten der Elektronik durchzuführen.

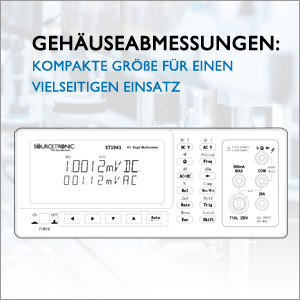

Tischmultimeter ST1941 Dimensionen

Gehäuseabmessungen und weitere Daten

  • Abmessungen (BxHxT): 277mm x 115mm x 340mm
  • Gewicht: ca. 2.2kg
  • Temperatur / Luftfeuchtigkeit: 0°C - 40°C, ≤ 90% RH
  • Spannungsversorgung: 198V-242V AC oder 99V-121V AC
  • Netzfrequenz: 47.5Hz-63Hz
  • Leistungsaufnahme: 10VA
  • CE-konform nach EN 50 191



Messungen durchführen auf jede gewünschte Weise

Das Tischmultimeter ST1941 bietet mehrere Möglichkeiten, den Messablauf ganz auf die Arbeitsweise abzustimmen. So ist die Funktion „Autorange“ ideal, um das Gerät komfortabel den besten Messbereich bestimmen zu lassen. Doch vielleicht wissen Sie schon, im welchem Messbereich das Ergebnis zu erwarten ist? Dann können Sie manuell sofort die geeignete Einstellung vornehmen.

Mit der Wahl zwischen „Fast“, Medium“ und „Low“ entscheiden Sie selbst, wie schnell Ihre Messung ablaufen soll. Spannung, Strom und Widerstand können Sie mit 25 Messungen pro Sekunde aufzeichnen, um auch kurzzeitige Peaks einzufangen. Alternativ können Sie mit 10 Messungen (Medium) oder 5 Messungen pro Sekunde (Low) arbeiten. Dann fallen die Messergebnisse noch genauer aus als mit der schnellsten Messung.

Ein weiteres nützliches Merkmal ist der USB-Anschluss. Der ermöglicht Ihnen, Messwerte zu speichern und auch die Konfiguration des Gerätes zu sichern. Dieser Anschluss unterstützt den Standard SCPI, wodurch sich Kommandos an das Tischmultimeter absetzen lassen. Wie professionell dieses Gerät ist, zeigt sich auch an der USB-Schnittstelle auf der Rückseite des Geräts. Damit lässt sich das Tischmultimeter regelrecht fernsteuern, etwas von einem PC aus.

Mit dem ST1941 stehen Ihnen zahlreiche Möglichkeiten der digitalen Messtechnik zur Verfügung. Entscheiden sie sich für dieses leistungsfähige Tischmultimeter!

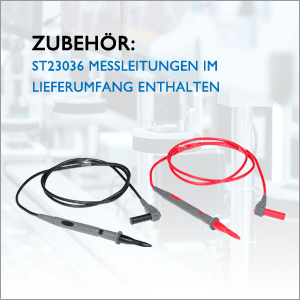

Lieferumfang und Zubehör

  • ST23036 Paar Messleitungen (schwarz und rot)
  • Anschlussleitung
  • Bedienungsanleitung
  • Werkskalibrierschein


Tischmultimeter ST1941 Accessoires

Geschwindigkeit (Anz./Sek.)

Langsam

Mittel

Schnell

DCV, DCI

5

10

25

ACV, ACI

5

10

25

Ohm

5

10

25

AC+DC

1.2

1.4

1.5

Freq

1

2

3.9

Gleichspannung

Messung

Auflösung

Genauigkeit

Eingangsimpedanz

Bereich

200mv/500mV

210.00

10µV

0.03+0.04

10MOhm

2V/5V

2.1000

100µV

0.03+0.02

11.1MOhm

20V/50V

21.000

1mV

0.03+0.02

10.1MOhm

200V/500V

210.00

10mV

0.03+0.02

10MOhm

1000V

1200.00

100mV

0.03+0.02

10MOhm

Gleichstrom

Messung

Auflösung

Genauigkeit

Spannung / Shunt

Bereich

2mA/5mA

2.1000

0.1µA

0.08+0.025

<0.3V / 100Ohm

20mAV/50mA

21.000

1µA

0.08+0.020

<0.04V / 1Ohm

200mA/500mA

210.00

10µA

0.08+0.020

<0.3V / 1Ohm

2A/5A

2.1000

100µA

0.3+0.025

<0.05V / 10mOhm

20A

20.000

1mA

0.3+0.025

<0.6V / 10mOhm

Wechselspannung

200mV

2V

20V

200V

750V

Auflösung

10µV

100µV

1mV

10mV

100mV

Genauigkeit

20~50Hz

1.0+0.2

- - -

50~20kHz

0.5+0.15

0.4+0.05

0.8+0.075

20k~50kHz

1.8+0.25

1.5+0.10

50k~100kHz

3.0+0.75

3.0+0.25

Wechselstrom

2mA

20mA

200mA

2A

20A

Auflösung

0.1µA

1µA

10µA

100µA

1mA

Genauigkeit

20~50Hz

1.50+0.5

2.00+0.5

50~2kHz

0.5+0.3

0.5+0.3

2k~20kHz

2+0.5

2+0.38

- - -

Lastspannung / Ballastwiderstand

Wie bei Gleichstrom

Widerstand

Messung

Auflösung

Prüfstrom

Genauigkeit

Bereich

200Ohm / 500Ohm

210.00

10mOhm

0.5mA

0.10+0.05

2kOhm / 5kOhm

2.1000

100mOhm

0.45mA

0.10+0.025

20kOhm / 50kOhm

21.000

1Ohm

45µA

0.10+0.025

200kOhm / 500kOhm

210.00

10Ohm

4.5µA

0.10+0.025

2MOhm / 5MOhm

2.1000

100Ohm

450nA

0.15+0.025

20MOhm / 50MOhm

21.000

1kOhm

45nA

0.30+0.05

Frequenz

Messung

Auflösung

Genauigkeit

Empfindlichkeit

Bereich

5~10Hz

9.9999

0.0001Hz

0.05+0.02

200mV rms

10~100Hz

99.999

0.001Hz

0.01+0.02

300mV rms

100~100kHz

999.99

0.1Hz

0.01+0.008

300mV rms

100k~

9999.9

10Hz

0.01+0.008

500mV rms
