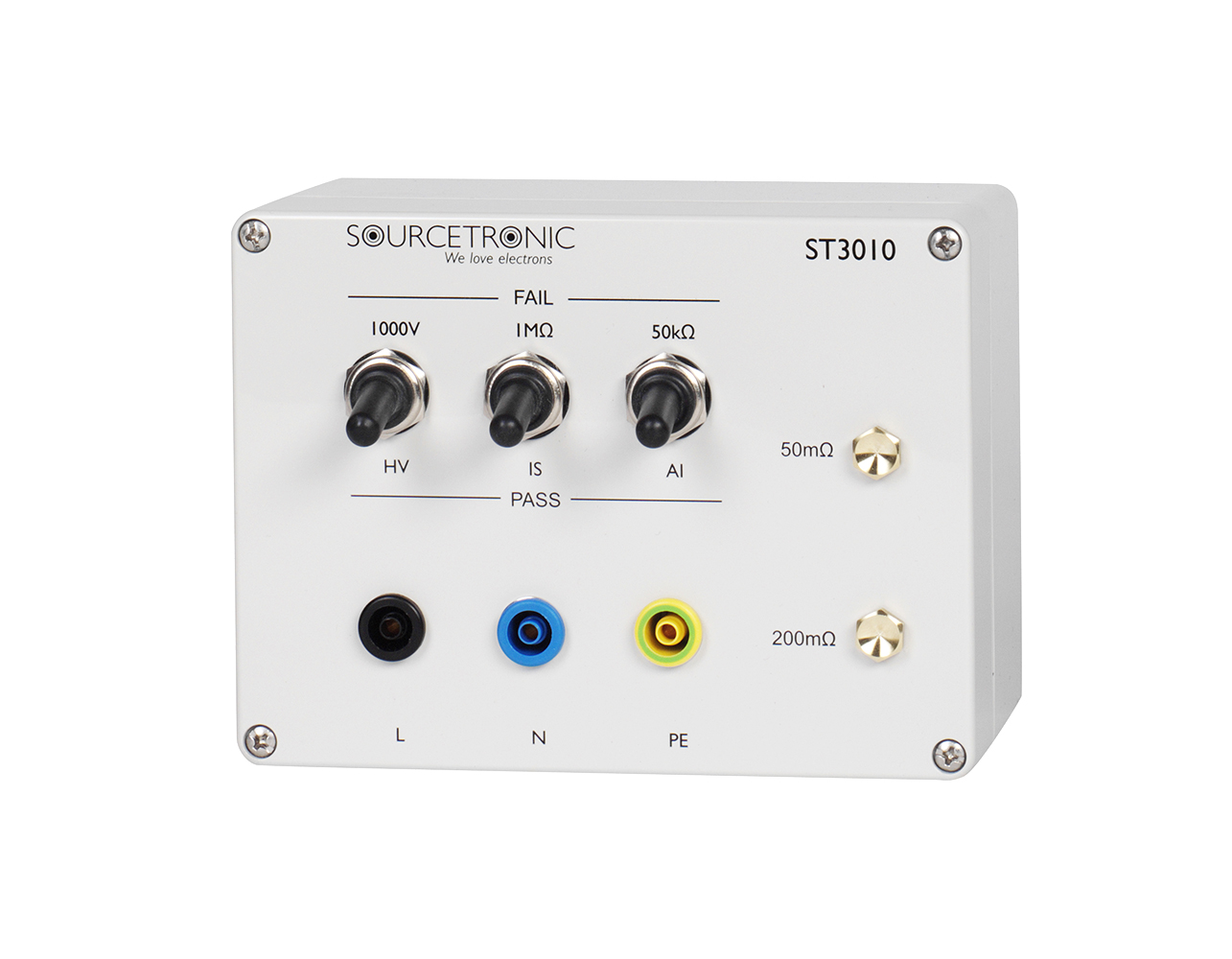

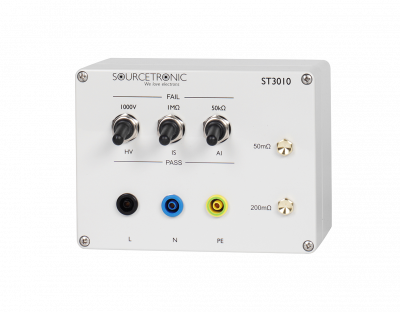

EST Test Dummy ST3010

Der Prüfdummy ST3010 ist für alle Standardgeräte und Testsysteme geeignet. Über den Schukostecker kann dieser Dummy mit dem Testsystem verbunden werden. Ist keine Schukosteckdose am Testsystem angebracht, ist es auch möglich, den Prüfdummy über die Laborbuchsen (L, N und PE) mit dem Anschlussfeld des Testsystems oder eines manuellen Prüfgerätes zu verbinden. Dazu muss der am Prüfdummy fest angebrachte Schukostecker in die im Prüfdummy eingebaute, von den Laborbuchsen versorgte, Steckdose eingesteckt werden.

Highlights

• Elektrische Sicherheitsprüfungen
• Hochspannungstest: 1000 V
• Isolationstest: 1MΩ
• Schutzleitertest: 50mΩ / 200mΩ
• Ableitstromtest: 50kΩ
• FAIL / PASS umschaltbar
• Farbe: RAL7035
• Durchschlagfestigkeit: 24 kV/mm
• Brennverhalten: HB / UL94
• Temperatur: -40°C up to +80°C
• Abmessungen (B/H/T): 160 / 120 / 90 mm
