LCR Messgerät ST2822E

Bestellnr. 62376
EAN 4260409226241
419,00 €
Exkl. 19% Steuern, exkl. Versand
Auf Lager

Häufig zusammen gekauft

  1. LCR-Meter ST2822E
  2. +
  3. SMD 4-Terminal-Tweezer ST26009C
  4. +
  5. Calibration LCR Meter 2016
Gesamtpreis: 0,00 €

Details
Fachberatung unter
+49 421 277 9999

Sourcetronic LCR Messgeraet ST2822E



LCR Meter ST2822E

Mit dem LCR Meter ST2822E messen Sie Induktivitäten (L), Kapazitäten (C), Widerstände (R) und Impedanzen (Z). Als sekundäre Parameter können der Verlustfaktor (D), der Qualitätsfaktor (Q), der Phasenwinkel (θ) und der Equivalente Serienwiderstand (ESR) mit diesem LCR Meter bestimmt werden. Die Stromversorgung wird wahlweise von einer externen Spannungsquelle oder einer 9-V-Batterie übernommen. Daher kann das LCR Meter sowohl stationär als auch mobil eingesetzt werden. Für präzise Messungen stehen Frequenzen von 100 Hz bis 100 kHz zur Verfügung. Die umfangreichen Funktionen dieses LCR Meters sind übersichtlich auf dreifach belegten, farbig markierten Tasten angeordnet.

Bei diesem LCR Meter stehen zwei Messraten zur Verfügung:

• Fast entspricht 4,5 Messungen pro Sekunde
• Slow entspricht 1,5 Messungen pro Sekunde

Das LCR Meter verfügt über eine Abgleichfunktion, die den Abgleichwert speichert.



Vorteile des LCR Meter ST2822E

• Sie benötigen zur Messung verschiedener, häufig vorkommender Größen nur ein Messgerät
• Durch die Bauweise, Größe und den optionalen Batteriebetrieb kann das Gerät auch hervorragend portabel eingesetzt werden

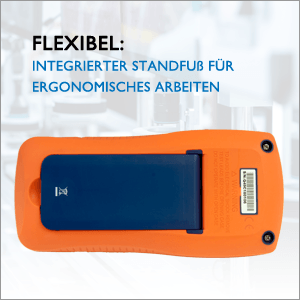

• Durch den Aufstellbügel an der Rückseite kann das LCR Meter zum bequemen Ablesen einfach aufgestellt werden
• Das große Display mit der brillanten Anzeige sorgt für eine gute Ablesbarkeit der Messwerte. Dies gilt auch, wenn Sie sich weiter weg befinden oder die Anzeige unter einem Winkel ablesen möchten
• Die systematische Befehlsstruktur dieses LCR Meters ermöglicht die Einbindung in Software, z. B. Labview
• Über die 24 Volt Steuerschnittstelle oder den USB-Eingang lässt sich das LCR Meter über einen PC oder per SPS steuern
• Es gibt eine bedienerfreundliche Software zur Steuerung des Handheld LCR Meters und zur Auswertung der Messungen
• Zu dem LCR Meter ST2822E erhalten Sie umfangreiches Zubehör

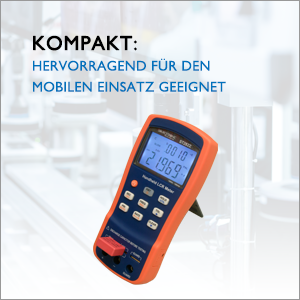

LCR Messgeraet ST2822A Kompakt


Verschiedene Einsatzgebiete

  • Durch die Bauweise, Größe und den Batteriebetrieb hervorragend portabel einsetzbar
  • Betrieb über externe Spannungsquelle oder 9V Batterie möglich
  • Messung von Temperaturen
  • Bis zu 6 Stunden Laufzeit

LCR Messgeraet ST2822A Anzeige


Display

  • Großes, hochauflösendes Display
  • Zweizeiliges Display (Primär/Sekundär)
  • Hintergrundbeleuchtung
  • Erstklassige Ablesbarkeit der Messwerte
  • Integrierter Aufstellbügel für bequemes Ablesen der Messwerte

LCR Messgeraet ST2822A Bedienung


Bedienfeld und Anschlüsse

  • Übersichtliche Anordnung der Bedienelemente an der Frontseite
  • Umfangreiche Funktionen auf dreifach belegten, farbig markierten Tasten
  • Vielfältige Anschlussmöglichkeiten

LCR Messgeraet ST2822A Anschluss und Programm


Software, USB Anschluss

  • Bedienerfreundliche Software
  • Messwerte in Echtzeit auf den Computer übertragen
  • Steuerung des LCR Meter über PC oder SPS
  • Auswertung der Messungen
  • Update der Firmware über USB Anschluss



Die Software ST®Meter

Mithilfe der Software lassen sich die wichtigsten Einstellungen des LCR Meters auf einen PC übertragen. Damit können Sie die Messfunktion, die Frequenz, den Anzeigebereich, die Messgeschwindigkeit, die Strom- und Spannungspegel sowie die Bias-Quelle einstellen.

Mit dem „Data-Logging“ bietet die Software die Möglichkeit, die Messwerte in Echtzeit von dem LCR Meter auf den Computer zu übertragen und dort zu visualisieren.

Eine weitere nützliche Funktion der Software ist der automatische Frequenz-Durchlauf, der „Frequency Sweep“. Sowohl bei „Frequency Sweep“ als auch beim „Data-Logging“ können die Messwerte als Tabelle oder grafisch dargestellt werden.

Eine für die Produktion wichtige Funktion der Software ist die Komparator-Funktion. Mit ihr kann ein schneller Gut- oder Schlecht-Test durchgeführt werden. Hierzu stellen Sie die gewünschten Grenzwerte der Messwerte ein. Sobald diese über- oder unterschritten werden, gibt die Software ein Schlecht-Signal aus.

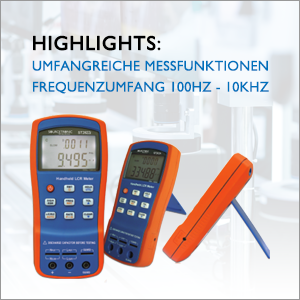

Tischmultimeter ST1941 Highlights

Highlights

  • Portables LCR Meter
  • Frequenzen: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
  • Toleranzmodus zur Überprüfung der Abweichung vom Nominalwert mit akustischer Meldung bei Überschreitung der eingestellten Genauigkeitsstufe (1%, 5%, 10%, 20%)
  • MAX/MIN/AVG-Berechnung
  • Batterie- oder Netzbetrieb möglich
  • Laufzeit der Batterie: Bis zu 6 Stunden
  • Hintergrundbeleuchtung des Displays
  • Komparator Funktion




Was bei der Nutzung des LCR Meters zu beachten ist

Vor jeder Messung mit einem neuen Aufbau oder der Benutzung einer anderen Messleitung sollte eine Nullkalibrierung durchgeführt werden. Dadurch wird die Impedanz der Messleitung, die das Ergebnis der Messung sonst verfälschen würde, herausgerechnet. Wenn sie sich über die zu messende Größe nicht sicher sind, wählen Sie die Funktion „Auto“ aus. Sie bestimmt selbsttätig das Messverfahren und den benötigten Messbereich.


Technische Daten

  • Primäre Messparameter: L, C, R und Z
  • Sekundäre Messparameter: D, Q, θ und ESR
  • Höhe des Signals und Meßsignalpegel: 0.3, 0.6, 1 Vms
  • Basisgenauigkeit: 0,1%
  • LCR Meter mit zwei Messraten: 4 Messungen pro Sekunde und 1,5 Messungen pro Sekunde
  • Ersatzschaltbild: Seriell oder Parallel
  • Auflösung bei 10kHz: 0.1 mΩ, 1 µH, 0.01 pF
  • Auflösung bei 100kHz: 0,001 pF
  • Auto-LCR-Funktion mit automatischer Wahl der Messfunktion und des Messbereichs
  • Anschluss: Sowohl 3-Leiter als auch 5-Leiter


LCR Messgeraet ST2822E Kompakt und Portabel

So messen Sie mit dem LCR Meter ST2822E

Durch einen längeren Druck auf den Power-Knopf schalten Sie das Messgerät ein. Für die Messung eines Kondensators drücken Sie nun wiederholt die Taste „L/C/R/Z“ bis das C im Display erscheint. Verbinden Sie das Messgerät mit dem Prüfling. Nun wählen Sie mit der Taste „Freq“ die Messfrequenz aus. Drücken Sie die Taste „D/Q/θ/ESR“ solange, bis der gewünschte Wert im Display erscheint. Nun können sie den Messwert auf dem Display ablesen. Eine genauere Beschreibung finden Sie in der Bedienungsanleitung.


LCR Messgeraet ST2822A Ergonomisch

Gehäuseabmessungen und weitere Daten

  • Abmessungen: 190mm x 90mm x 41mm (BxHxT)
  • Gewicht: 0,35kg
  • Nullkalibrierung bei offenem sowie kurzgeschlossenem Messadapter
  • SCPI kompatible USB Schnittstelle über Standard Mini-USB Port
  • Ausgangsimpedanz: Konstant 100Ω
  • Betriebsart: Auto, manuell, halten
  • Automatischer Power-off nach 5, 15, 30 oder 60 Minuten
  • Funktion zur Frequenzhub-Korrektur
  • Entspricht den Sicherheitsnormen IEC 61010-1:2001 und IEC 61326-2-1:2005
  • Zulässige Arbeitstemperatur: 0 - 40°C

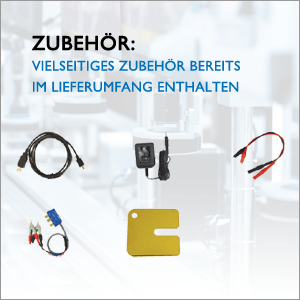

Lieferumfang und Zubehör

  • LCR Meter ST2822E
  • Mini-USB-Kabel
  • ST26004F Messleitung mit zwei Krokodil-Klemmen (Rot und Schwarz)
  • ST26029C SMD Testpinzette
  • Satz ST26027A Kelvin Test Clips
  • ST26010B goldene Kurzschlussplatte
  • Anschlussleitung
  • Software ST2822X
  • Bedienungsanleitung für das LCR Meter


LCR Messgeraet ST2822A Zubehoer

Optionales Zubehör

Zusätzliche zu den im Lieferumfang enthaltenen Komponenten können Sie auch SMD Pinzetten, Kelvin Test Clips als Hilfsmittel für die Nutzung des LCR Meter erwerben. Außerdem wird für das LCR Meter eine normgerechte Kalibrierung angeboten.



Modell ST2822A ST2822C ST2822D ST2822E

Funktion

Testparameter Primäre Parameter: L / C / R / Z Sekundäre Parameter: D / Q / R /θ/ ESR Primäre Parameter: L / C / R / Z/ DCR Sekundäre Parameter: D / Q / R /θ/ ESR
Ersatzschaltung Seriell und Parallel
Einstellparameter Hold, Auto
Messklemmen 3-Leiter, 5-Leiter
Messgeschwindigkeit 4 mess/s, 1.5 mess/s
DCR Messgeschwindigkeiten --- 3 mess/s
Kallibrierfunktion Open, short
Komparatorfunktion 1%, 5%, 10%, 20% 1%, 5%, 10%, 20%
Eingangssicherung 0.1A / 250V
Schnittstellen Mini-USB

Testsignal

Testfrequenz 100Hz,
120Hz,
1kHz,
10kHz,
100Hz,
120Hz,
1kHz,
10kHz,
100kHz
100Hz,
120Hz,
1kHz,
10kHz,
100Hz,
120Hz,
1kHz,
10kHz,
100kHz
Level 0.6Vrms 0.3 Vrms, 0.6 Vrms, 1 Vrms
Ausgangswiderstand 100Ω

Display

Display LCD primär-sekundär dual Display, mit Hintergrundbeleuchtung (außer ST2822)
Reading Max. Primäre Parameter: 40,000 digits, Sekundäre Parameter D/Q Min. Auflösung: 0.0001
Grundgenauigkeit 0.25% 0.1%

Messbereich

L 0.00µH - 1000.0H 0.000µH - 1000.0H 0.00µH - 1000.0H 0.000µH - 1000.0H
C 0.00pF - 20.000mF 0.000pF - 20.000mF 0.00pF - 20.000mF 0.000pF - 20.000mF
Z/R 0.0000Ω- 10.000MΩ
DCR --- --- 0.0000Ω- 20.000MΩ
ESR 0.0000Ω- 999.9Ω
D 0.0000 - 9.999
Q 0.0000 - 9999
θ 0.00°- ±180.0°

Stromverbrauch

Batteriearten IEC 6LR61, 9V Alkali Batterie LH-200H7C,8.4V Ni-MH 200mAH Akku
AC Adapter Input: 220V/50Hz, Output: 12V-15V(100Ω)
Standby Strom Max.2µA 18µA 11µA
Laufzeit der Batterie 16 Studen (ohne Hintergrundbeleuchtung)
Automatischer Standby wahlweise nach: 5min, 15min, 30min, 60min. nie; Werkseinstellung: 5min
Niederspannungsanzeige Wenn die Batterie/ der Akku einen kritischen Wert erreicht (6.8V)
