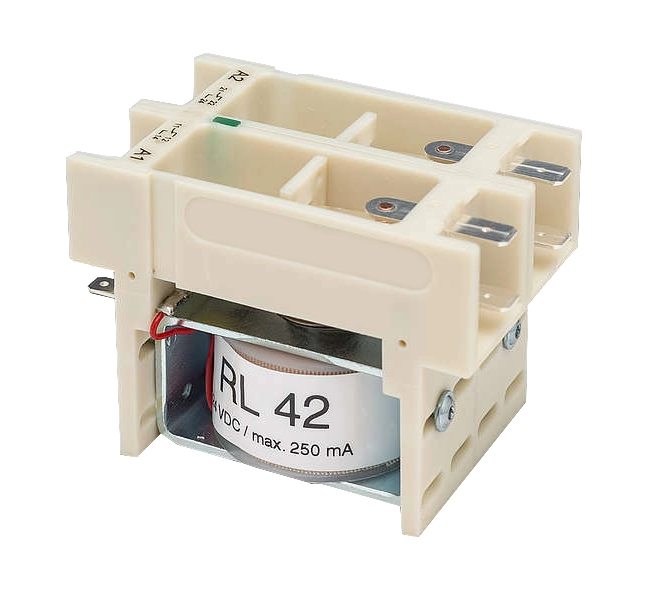

Hochspannungsrelais RL 42
146,00 €*
Details
+49 421 277 9999
Produktinformationen "Hochspannungsrelais RL 42"
Das RL-42 Hochspannungsrelais hat gegenüber dem RL21 Hochspannungsrelais mit 2 Wechslern und einer LED Zustandsanzeige ausgestattet. Das HV-Relais ist dadurch etwas breiter. HV-Relais dieser Klasse überzeugen durch ihren robusten Aufbau und den vielen Schaltspielen.
Highlights
- Kontaktbestückung: 2 Wechsler
- Monostabiles Gleichstromrelais
- Erregerspule: 24 VDC / 0.20 A
- Schaltleistung max. 5000 VA (Ohmsche Last)
- Prüfspannung: 8000 VDC
- Schaltspannung max.: 6000 VAC
- Schaltstrom max. 10 AAC
- Dauerstrom max. 30 AAC
- Temperaturbereich -25 °C bis +40 °C
- Schalthäufigkeit max. 3 / sec
- Mechanische Schaltspiele 5 * 10E+6
- Grundkörper aus hochisolierendem Kunststoff
- CE-konform
- Spulen- und Arbeitsanschlüsse verwechslungssicher
- Platzsparender Einbau LED Zustandsanzeige
- Löschdiode für Erregerspule
Maße Hochspannungsrelais
- Breite: 48 mm
- Höhe: 55 mm
- Länge: 78 mm
- Gewicht: ca. 220 g
- Anschluss Schaltkreise mit Flachstecker 6,3 * 0,8 mm
- Anschluss Erregerspule mit Flachstecker 4,8 * 0,8 mm
- Montage-Clip für Hochspannungsrelais 35 mm (optional)
Zubehör
- Kompatibel mit Hochspannungsrelais RL 21, RL 42, RL 42-LC
- Berührungsschutz aus isolierendem Kunststoff
- Einfaches auf- und abstecken
- Bestellmenge je nach HV-Relais-Typ:
- RL 21: 1 Stück
- RL 42: 2 Stück
- RL 42-LC: 2 Stück

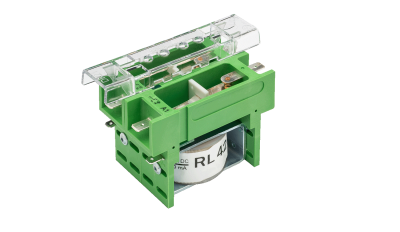

- 2x Berührungsschutz DK 21
- Kompatibel mit Hochspannungsrelais (RL 21), RL 42, RL 42-LC
- Berührungsschutz aus isolierendem Kunststoff
- Einfaches auf- und abstecken
- 19" Rackmontage
- Für Hochspannungsrelais RL 21 / RL 42 / RL 42-LC
- Hutschienenmontage 35 mm
