Hochspannungsprüfgerät UX36-AC-20-0100-OGT
Preis auf Anfrage
Details
+49 421 277 9999
Produktinformationen "Hochspannungsprüfgerät UX36-AC-20-0100-OGT"

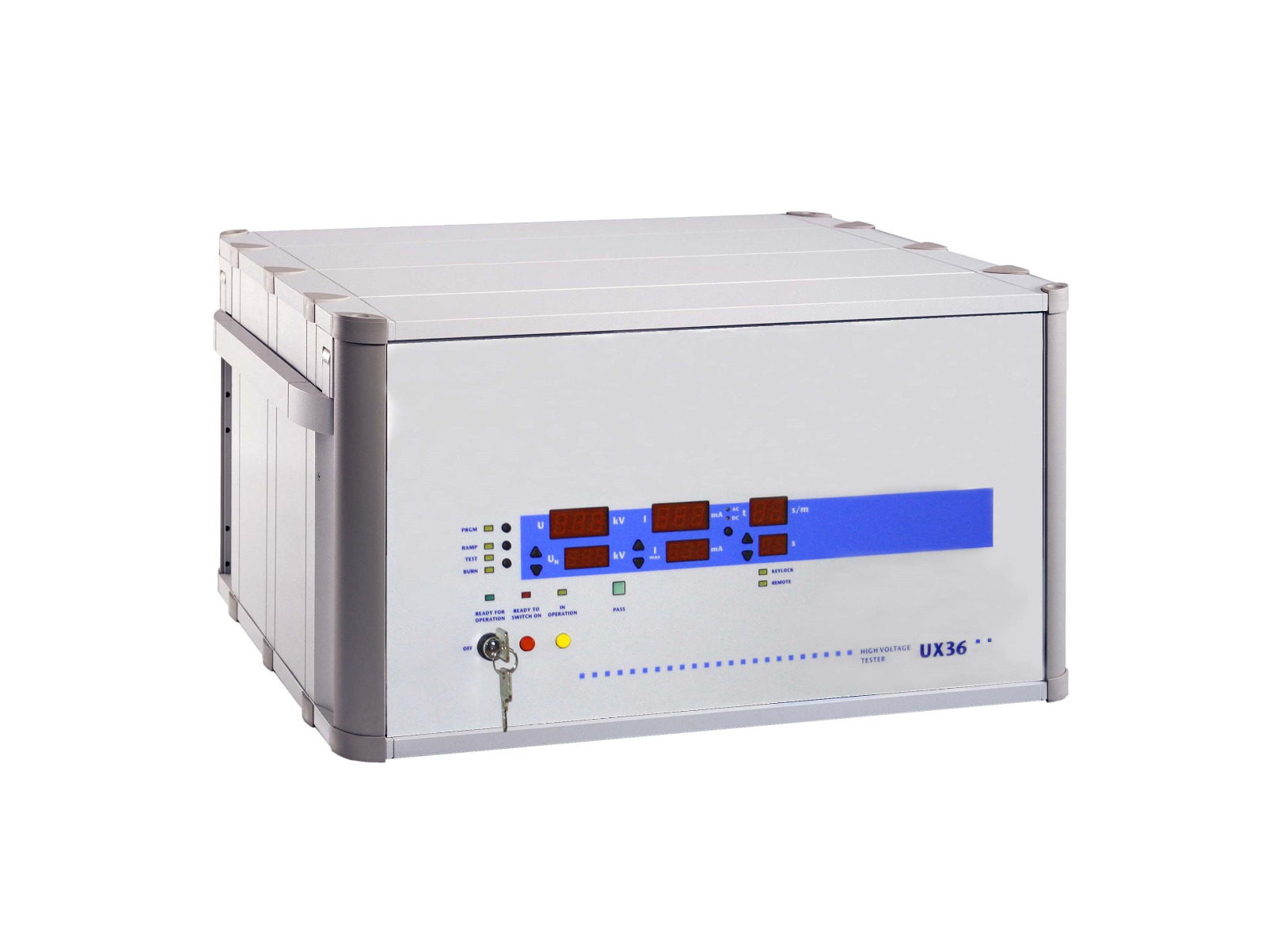

Hochspannungsprüfgerät UX36-AC-20-0100-OGT
Das UX36 Prüfgerät ist eine Variante der UX-Hochspannungsprüfgeräte-Serie mit 20 KV AC. Die Geräte der UX-Serie erhalten Sie im eleganten Industrie-Gehäuse inkl. Hochspannungszubehör, wie Prüfadapter, 2-Hand-Bedienung und Sicherheitsvorkehrungen.
Highlights
- 20kV AC
- Rampenfunktion
- 4-Leiter-Kontaktierüberwachung
- Leiterbruch-Überwachung
- Startautomatik
- Prüfparameter programmierbar
- RS232, digitale I/O (SPS), CAN
- Software, DLL, LabView, Active-X (option)
Prüfmethoden
- Hochspannungsprüfung AC
- AC Spannung: 500 V - 20.000 V
- AC Strom: 0.5 - 100 mA
- Kurzschlussstrom: 200 mA
- Transformatorleistung: 2000 VA
- Ausgangsfrequenz 50 Hz oder 60 Hz
Technische Daten
- Tischgerät mit Öltransformator
- Geregelte Prüfspannung
- Einseitig geerdet
- Brennfunktion im AC Betrieb
- Hochspannungsausgänge rückseitig
- Fehlermeldung: akustisch, optisch, Schnittstelle
- Nullspannungsschalter (schont Prüfobjekt)
- IST- und SOLL-Wertanzeige (Strom/Spannung)
- Brennfunktion für max. 1 Sekunde
- Tastatursperre
- Akustische Signalisierung einstellbar
- Display Helligkeitsregler
- Start-Modus wählbar
- Datenmanagement Programm mit PC (optional)
- Rampenzeit und Rampenart
- Prüfzeitskalierung
- Prüfzeit: 1-99s / 1-99min u. unendlich
- Minimalstrom-Überwachung
- Integrierter Programmspeicher
- Großes LED Display und verschiedene Bedientaster
- CAN Bus für Erweiterungen
- Digitale I/O Schnittstelle:
- START / STOPP
- GUT / FEHLER
- Prüfung läuft
- Anschlüsse:
- 2 potentialfreie Hochspannungsausgänge
- Warnleuchtenanschluss
- Fußschalter, Prüfhaube, Lichtvorhang, Transferstraße, 2-Hand-Bed.
- Höchste Sicherheit:
- Schlüsselschalter als Schutz gegen unbefugte Benutzung
- Hochspannung absolut potentialfrei
- Transformator und Messwandler zweifach isoliert
- Zustandsanzeige
- Anschlussbuchse für externen Warnlampensatz
- Integrierter Warnsummer
- Berührungssichere Anschlussbuchsen
- Sicherheitseinschaltfeld gemäß VDE0104
- Sicherheitskreis mit zwangsgeführten Hochspannungsrelais
- Versorgung: 230V, 50/60 Hz, 8A max.
- Bedientemperatur: +5° bis +45°
- Luftfeuchtigkeit: 70% (nicht kondensierend)
- Höhe: 2000 m über NN
- Kompaktes Industrie-Gehäuse (RAL 7035)
- Abmessungen (B/H/T): 590/300/420 mm
- Gewicht: 20 kg
- CE-konform, entspricht EN 50 191
Lieferumfang
- Sicherheitskreisstecker
- Schlüsselsatz
- Anschlusskabel
- Bedienungsanleitung
- Werkskalibrierschein
Optionen
- HVP25C HV Kabel mit HV Stecker
- KLD-SW Krokodil-Klemmen schwarz
- WK36 Warnleuchten-Satz
