Hochspannungsprüfgerät UH36-TM
3.650,00 €*
Details
+49 421 277 9999
Produktinformationen "Hochspannungsprüfgerät UH36-TM"
Der UH36-TM ist ein Hochspannungsprüfgerät mit Turbomodus für die AC-Hochspannungsprüfung mit Prüfspannungen von 100 bis 5.000 V AC, Prüfströmen von 0,5 bis 100 mA und einer Leistung von mehr als 500 VA. Die Prüfspannung ist geregelt und die Hochspannung potenzialfrei, sodass das Gerät für den Betrieb mit Prüfpistolen geeignet ist. Der Turbomodus ermöglicht Hochgeschwindigkeitsprüfungen für die Serienfertigung. Rampenfunktion sowie Kontaktierungs- und Kabelbruchüberwachung unterstützen prozesssichere Prüfungen, der Sicherheitskreis ist gemäß EN 50191 ausgeführt. Das Gerät eignet sich für den Stand-Alone-Betrieb ebenso wie für die Fernsteuerung über PC-Software oder kundeneigene Applikationen.
Highlights
- HV AC - Hochspannungsprüfung: 100 - 5.000 V AC, 0,5 - 100 mA, potenzialfrei, Rampe, Entladungsüberwachung, Kontaktüberwachung
- Turbomodus für Hochgeschwindigkeitsprüfungen: Gesamtprüfzeit 300 ms + 10 % bei 150 ms Prüfzeit
- Abschaltung über Grenzwert und Peak Detection
- Rampenfunktion, Tastatursperre, Minimalstromüberwachung
- Fernsteuerbar (ASCII, Windows DLL, .NET Framework Assembly, DataView)
- Source-Sense-Betrieb, Startautomatik für Prüfpistolen
- Kontaktierungs- und Kabelbruchüberwachung
- 15 frei programmierbare Parametersätze
- Fehlermeldung: akustisch, optisch und über Schnittstelle
- Sicherheitskreis mit zwei zwangsgeführten Sicherheitsrelais
Vorteile des Turbo-Modus für Serienprüfungen
Der Turbomodus eignet sich ideal für Fertigungsumgebungen mit kurzen Taktzeiten und hohen Prüflingsstückzahlen. Wichtig ist hierbei, dass die Prüflinge eine nahezu identische Kapazität aufweisen. Die spezielle Software ermöglicht eine Gesamtprüfzeit von 300 ms + 10 % bei 150 ms Prüfzeit, vorausgesetzt es handelt sich um einen rein digitalen SPS-Betrieb mit Kontaktierungsstart.
Anwendungen & Industrieszenarien
- Schnelle HV-Serienprüfung: optimiert für hohe Wiederholraten, kurze Rampen- und Entladezeiten
- Fester Prüfling: ideal bei gleichbleibender Kontaktierung
- Bauteilprüfungen, z. B. Kontaktklemmen
Technische Daten und Normen
Prüfspannung |
|
| Einstellbereich: | 100 - 5.000 V AC |
| Auflösung, Digit: | 10 V |
| Messunsicherheit, Genauigkeit: | 1 % vom Messwert +/- 2 Digits |
| Frequenz der Spannung: | 50 Hz / 60 Hz, abhängig vom Netz |
| Kurvenform: | sinusförmig gemäß EN 61180, abhängig vom Netz |
| Spannungsstabilität: | Ausgangsspannung geregelt, PI-Regler |
| Leistung: | > 500 VA |
| Nullspannungsschalter: | Ein- und Ausschalten der Prüfspannung erfolgt im Nulldurchgang |
| Rampenfunktion: | frei programmierbar |
| Istwert-Anzeige: | LED-Display 13 mm, rot |
| Sollwert-Anzeige: | LED-Display 10 mm, rot |
Prüfstrom |
|
| Einstellbereich, Grenzwert: | 0,5 - 100 mA |
| Auflösung, Digit: | 0,1 mA |
| Messunsicherheit: | 1 % vom Messwert +/- 3 Digits |
| Kurzschlussstrom: | > 200 mA / > ca. 1.100 V |
| Brennfunktion: | Visualisierung der fehlerhaften Stelle (max. Brennzeit 1 s) |
| Istwert-Anzeige: | LED-Display 13 mm, rot |
| Sollwert-Anzeige: | LED-Display 10 mm, rot |
Prüfzeit |
|
| Einstellbereich Prüfzeit: | 1 s - 99 min, unendlich |
| Einstellbereich Rampenzeit: | 0,5 s - 99 s |
| Auflösung bis 10 s: | 0,1 s (Digit) |
| Auflösung Anzeige > 10 s: | 1 s |
| Messunsicherheit: | +/- 1 Digit |
| Start der Prüfzeit: | Start der Prüfzeit erfolgt erst nach vollständigem Erreichen der Prüfspannung |
| Minimale Prüfzeit: | 1 s |
| Istwert-Anzeige: | LED-Display 13 mm, rot |
| Sollwert-Anzeige: | LED-Display 10 mm, rot |
Erweiterte Funktionen |
|
| Rampenfunktion: | Die Spannungsrampe ist frei programmierbar. Die Spannung wird rampenförmig auf die gewünschte Prüfspannung gefahren, erst dann beginnt die Prüfzeit |
| Erkennung der Durchschlagsspannung: | Der Spannungswert, bei dem ein Fehler erkannt wurde, wird blinkend im Display festgehalten |
| Fehlererkennung: | Abschaltung über Grenzwert und Peak Detection |
| Kontaktierungsüberwachung: | Überwachung der Kontaktgabe zum Prüfobjekt bei geeigneter Kontaktierungsvorrichtung (4-polig) |
| Leiterbruchüberwachung: | Überwachung der Prüfleitungen auf Unterbrechung |
| Minimalstromüberwachung: | Überwachung eines voreingestellten Mindeststroms während der Prüfung |
| Startautomatik: | Die ETL-Prüfpistole HTP06C überwacht über einen speziellen Hardwareaufbau die Kontaktierung zum Prüfobjekt |
| TM-Funktion (Turbomodus): | Spezielle Software für den Turbomodus: Gesamtprüfzeit 300 ms + 10 % bei 150 ms Prüfzeit. Voraussetzung: Start über Kontaktierungsüberwachung (KÜ), Gerät befindet sich im Zustand „Turbofunktion aktiv“, reiner Digitalbetrieb mit SPS über Digitalschnittstelle (PASS, FAIL, IN OP) mit Halbleiterausgängen |
| Strom- und Spannungsmessung: | direkt auf der Hochspannungsseite für präzise Prüfergebnisse |
| Potenzialfreiheit: | Hochspannung potenzialfrei, Voraussetzung für den Betrieb mit Prüfpistolen und höchste Sicherheit für die Prüfperson |
Normen und elektrische Sicherheit |
|
| EN 61010-1: | Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte |
| EN 61326-1: | Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen |
| EN 61000-3-3 / EN 61000-3-2: | Elektromagnetische Verträglichkeit (EMV) |
| EN 50191: | Errichten und Betreiben elektrischer Prüfanlagen |
| Verschmutzungsgrad: | 2 |
| Schutzklasse: | 1 |
Geräteeigenschaften
Allgemeine Gerätedaten |
|
| Eingangsspannung: | 230 V, 50 Hz / 60 Hz |
| Netzanschluss: | Schuko-Stecker |
| Toleranz Eingangsspannung: | +/- 10 % |
| Stromaufnahme: | max. 8 A |
| Sicherung: | 8 A, T, 5 x 20 mm, 250 V |
| Anzeigen: | LED, permanente Anzeige der Soll- und Istwerte |
| Einstellung der Prüfparameter: | manuell oder vollautomatisch über Schnittstelle (Windows DLL, ASCII, C#, .NET Framework Assembly, DataView) |
| Speicherung von Prüfparametern: | 15 Parametersätze frei programmierbar |
| Fehlersignalisierung: | akustisch, optisch und über Schnittstelle |
| Ausgänge an der Gerätefront: | 2 x Hochspannungsausgänge (2-polig) |
| Abmessungen (B x H x T): | 308 x 168 x 273 mm |
| Gewicht: | ca. 15,8 kg |
| Gehäuse: | Kunststoff, RAL 7035 |
| Grundausstattung bei Lieferung: | Bedienungsanleitung, Netzkabel, Sicherheitskreisstecker |
| Kalibrierung: | Werkskalibrierung inkl. Kalibrierschein, DAkkS-Kalibrierung optional erhältlich |
Umgebungsbedingungen |
|
| Gehäuse: | IP20 |
| Luftfeuchte: | max. 80 %, nicht kondensierend |
| Zulässiger Temperaturbereich: | + 5 bis + 40 °C |
| Max. Höhe über Meeresspiegel: | 2.000 m |
| Kühlung: | passiv, aktive Kühlung optional erhältlich |
Bedienung, Startoptionen & Schnittstellen
Erweitertes Geräte-Setup |
|
| Rampenfunktion: | individuell konfigurierbar |
| Rampenoptionen: | Rampenzeit und Art des Rampenabfalls konfigurierbar |
| Tastatursperre: | individuell konfigurierbar |
| Signal-Konfigurator: | individuelle Konfiguration der digitalen Ergebnisausgänge |
| Buzzer-Optionen: | individuelle Konfiguration der akustischen Signale |
| LED-Anzeige: | Helligkeit der Anzeigeelemente einstellbar |
| Startoptionen: | individuelle Einstellung der Startmodi |
| Sprach- und Modusauswahl für externen Drucker: | Ausdruck bei IO, NIO, immer oder abgeschaltet; Formate: Streifenausdruck oder CSV-Format |
Startoptionen für die Prüfung |
|
| Start- und Stoppsignal durch Prüfpistole: | Spezielle Startautomatik in 4-Leiter-Technik. Der Start der Prüfung (Einschalten der Prüfspannung) erfolgt erst, wenn beide Prüfpistolen sicher kontaktiert sind |
| Start über Sicherheitskreis: | Start der Prüfung erfolgt durch das Schließen des Prüfkäfigs |
| Starttaster am Gerät: | Start der Prüfung durch Taste an der Gerätefront |
| Start über serielle Schnittstelle: | Start erfolgt durch übergeordnete Steuerung (SPS oder PC) |
| Start über digitale Schnittstelle: | Start über digitales IO wie z. B. SPS, Fußschalter, Taster, etc. |

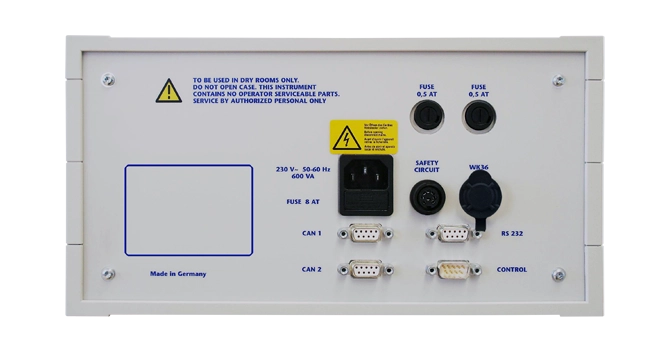

Schnittstellen |
|
| Control- / Digital-IO: | Digitales Interface zum Anschluss einer SPS, eines Fußtasters oder eines Ergebnis- bzw. Bedienpanels mit Signalen wie Start, Stopp, Ergebnis Gut / Fehler und Prüfung läuft |
| RS232 / PC-Schnittstelle: | Zur Anbindung an den PC. Alle Prüfparameter sind von der übergeordneten Steuerung einstellbar, die gewünschten Prüfsollwerte werden vom Gerät selbsttätig eingestellt. Die Schnittstelle erlaubt zudem permanente Datenerfassung und Statuskontrolle. Auf PC-Seite steht das Datenmanagement-Paket DataView oder ein Treiber (Windows DLL, ASCII, .NET Framework Assembly) für eigene PC-Applikationen zur Verfügung |
| RS232 / ASCII-Ausdruck: | Für direkten Anschluss an ein Terminalprogramm oder einen Protokolldrucker. Alternativ zur PC-Fernsteuerung überträgt das Prüfgerät permanent die Ergebnisse im ASCII-Format. Die Sprache des Ausdrucks ist einstellbar |
| CAN-Interface: | Zur Erweiterung des Prüfsystems für ergänzende Features und weitere Ausbaustufen. Über diese Schnittstelle lassen sich beliebig viele ETL-Geräte und CAN-Komponenten miteinander verknüpfen und fernsteuern |
Anschlüsse - Prüfobjekte & Sicherheitskomponenten
| Hochspannungsausgänge: | Kontaktierung über 2 potenzialfreie Hochspannungsausgänge (HV-Einbaubuchsen HVS06C). Die Ausgänge sind jeweils 2-polig (außen Ø 6 mm, innen Ø 2 mm) ausgeführt. In einer automatisierten Umgebung kann so eine Kontaktierungsüberwachung erreicht werden |
| Sicherheitskreis: | Zur Implementierung des geeigneten Sicherheitskreises gemäß EN 50191, ausgeführt mit zwei zwangsgeführten Sicherheitsrelais. Es stehen 3 verschiedene Beschaltungsmöglichkeiten zur Verfügung, um normgerecht mit Prüfpistolen, Prüfkäfig oder innerhalb einer Transferstraße zu prüfen |
| Signalleuchtenanschluss: | Zum Anschluss einer Signalleuchtenkombination mit jeweils einem roten und einem grünen Rundumlicht gemäß EN 50191 |
Lieferumfang
- Bedienungsanleitung
- Netzkabel
- Sicherheitskreisstecker
