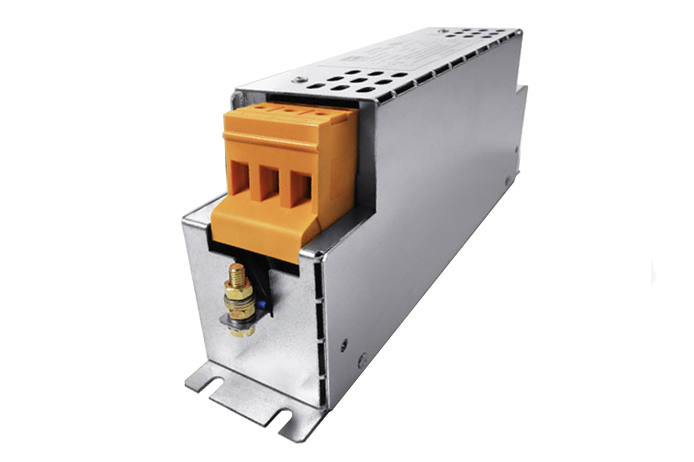

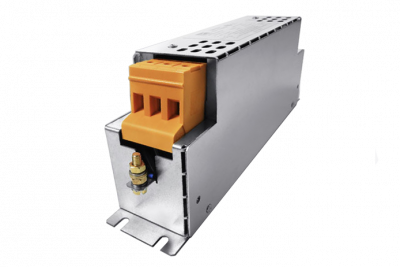

Funk‑Entstörfilter HLD 310-500/130

Bestellnr. 62857
EAN 4260409227538
459,90 €
Exkl. 16% Steuern, exkl. Versandkosten
Ware im Zulauf
Details
Fachberatung unter
+49 421 277 9999

Vorteile

  • Für erhöhte Anforderungen
  • Ableitstromarm
  • Einstufiges Filterkonzept
  • Effiziente Filterwirkung gegen leitungsgeführte Störemissionen
  • Störfestigkeitserhöhung der angeschlossenen Verbraucher

Anwendungen

  • Funk-Entstörfilter für die netzseitige Entstörung von Einzelgeräten, Frequenzumrichtern oder als Sammelentstörer.

Allgemeine Daten

  • Bemessungsspannung: 3 x 520 Vac
  • Spannungsbereich: 0 - 3 x 520 Vac
  • Bemessungsstrom: 3 x 130 A
  • Ableitstrom (50 Hz)*: < 0.40 mA
  • Ableitstrom (50 Hz)**: < 3.50 mA
  • Verlustleistung: 90.0 W
  • Überlastfähigkeit: 150%, kurzzeitig

Eingangsdaten

  • Bemessungsfrequenz: 50 - 60 Hz

Zulassungen

  • cURus, UL 1283 5th edition, CSA 22.2 No.8

Umwelt

  • Klimaklasse: 25/085/21 [In Übereinstimmung mit EN 60068-1]
  • Umgebungstemperatur max.: 50 °C

Sicherheit und Schutz

  • SCCR***: 100 kA
  • Bauart: Metallgehäuse
  • Schutzart: IP 20
  • Schutzklasse (vorbereitet): I
  • Prüfspannung: 2150 Vdc Phase/Phase, 2700 Vdc Phase/PE

Bemerkung

  • *: Ableitstrom bemessen auf die max. zulässige Eingangsspannungsschwankung nach IEC 38 ±10 %
  • **: Ableitstrom bei Ausfall von 2 Phasen
  • ***: Bei entsprechender Vorsicherung

Mechanische Daten

  • Anschlüsse Phase: Schraubklemme, 4 mm²
  • Anschlüsse PE: Bolzen, M5
  • Befestigung: Befestigungslaschen
  • Befestigungsschrauben: M5
  • Gewicht: 0.78 kg
