Erdungsmessgerät TM25R (Mietgerät)

Bestellnr. 61877
EAN 4260409221406
449,00 €
Exkl. 16% Steuern, exkl. Versandkosten
Ware im Zulauf
Details
Fachberatung unter
+49 421 277 9999

Highlights

  • Frequenz: 25 kHz
  • Erdungswiderstandmessung: bis zu 300Ω
  • Genauigkeit: ± 2.5 %
  • Messstrom: 20mA
  • USB-Schnittstelle
  • Integrierter Speicher und Drucker
  • Automatische Stromeinspeisung
  • Wiederaufladbarer Akku oder Netzbetrieb
  • z.B. Erdungswiderstandsmessung von Strommasten
  • Keine Anfälligkeit gegen Störspannung

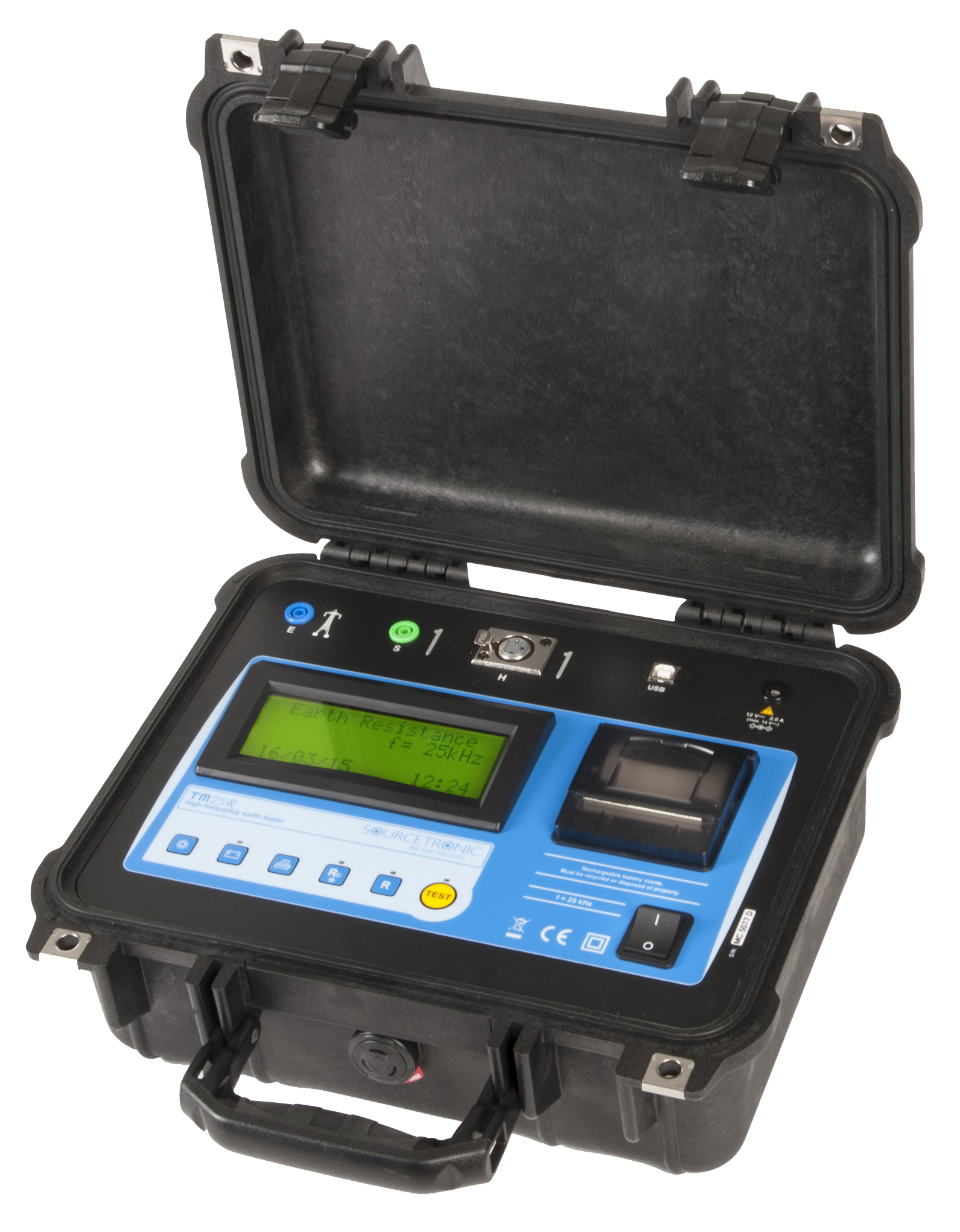

Das Sourcetronic TM25R ist ein Erdungsmessgerät für den Einsatz an Freileitungen. Durch den Verbund der einzelnen Masten über den Blitzableiter würde ein herkömmliches Gerät die Messung verfälschen. Um dieses zu umgehen, müsste die Erdungsleitung zum Zeitpunkt der Messung vom Mast getrennt werden. Um diesen riskanten Arbeitsschritt an Strommasten zu vermeiden, wurde das TM25R entwickelt. Seine Funktionsweise beruht auf der Verwendung eines Hochfrequenz-Messstroms (25kHz) auf Basis der induktiven Impedanz der Erdleitung. Aufgrund des Anstiegs des Scheinwiderstands mit der Frequenz wird der Einfluss der benachbarten Masten stark reduziert. Das TM25R hat eine Bluetooth-Schnittstelle und ermöglicht Fernzugriff über ein Tablet mit BlueLogg Software. Mit diesem können Sie Fotos und die GPS-Koordinaten der Strommasten erstellen. Es erlaubt Ihnen auch, Sprachkommentare für jede Messung zu erfassen. Zudem ist das robuste Erdungsmessgerät mit einem Universal-Ladegerät und einem integrierten Akku ausgestattet.

Lieferumfang

  • 4x 50 cm  Stahlkernstäbe mit Kupferbeschichtung
  • 1x Stabausziehhilfe

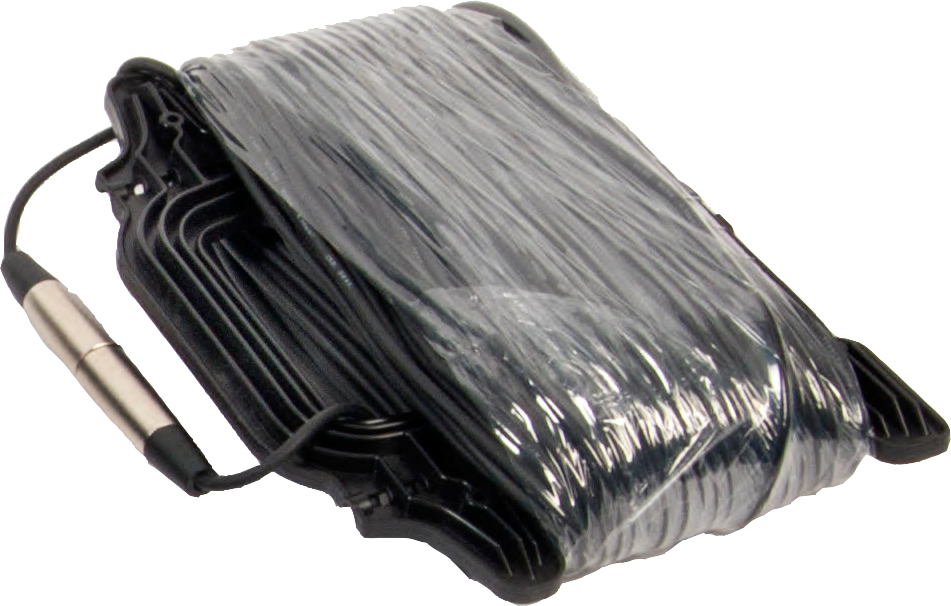

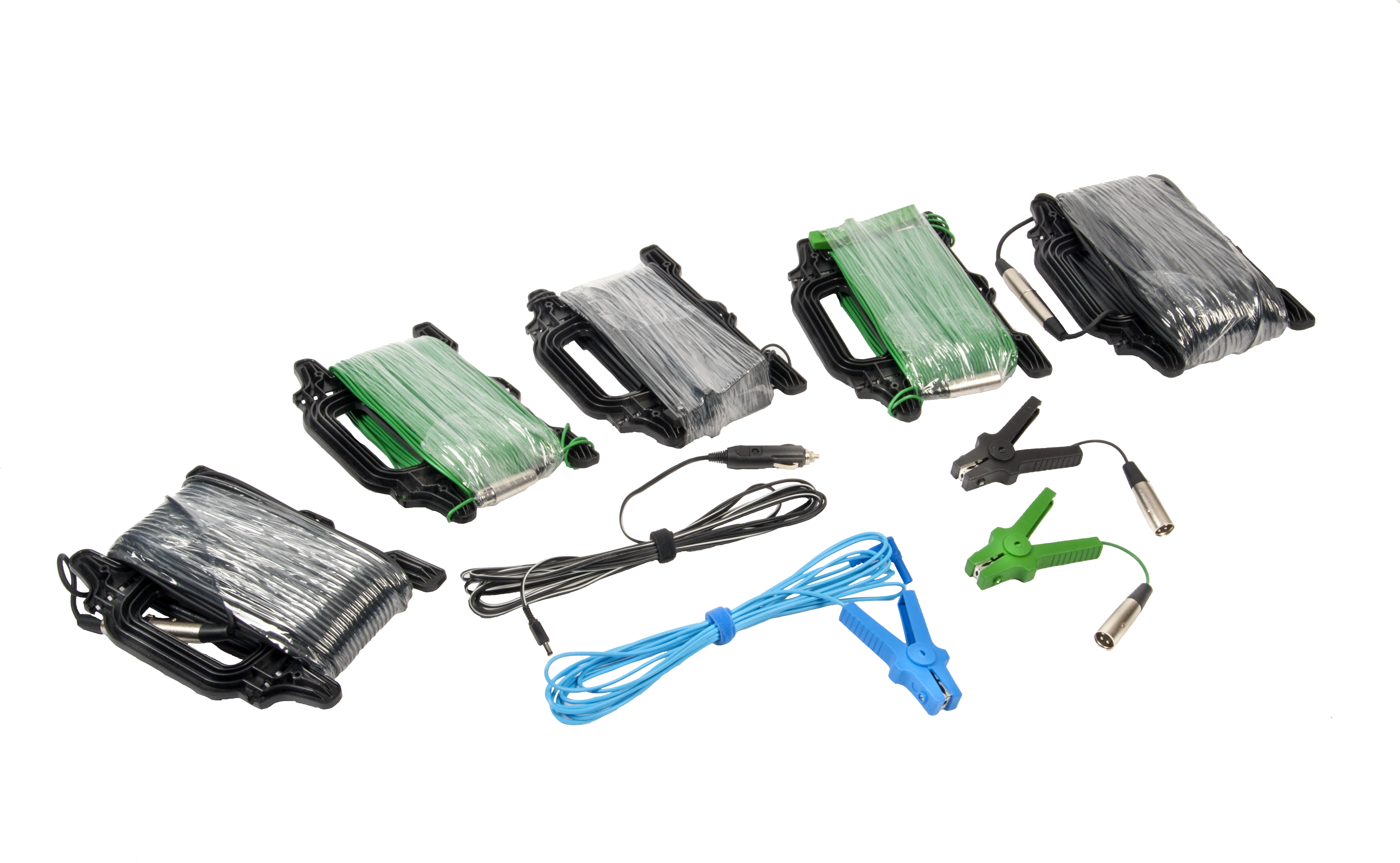

  • 1x 70 m geschirmtes Verlängerungskabel
  • 1x 50 m geschirmtes Verlängerungskabel
  • 1x 30 m Kabel für Stromstäbe
  • 1x 70 m Kabel für Potentialstäbe
  • 1x 50 m Kabel für Potentialstäbe
  • 1x Adapter für Stromstäbe
  • 1x Kabel zur Verbindung an unbekannter Elektrode (Strommast)
  • 1x AC-Adapter
  • 1x BlueLogg-Lizenz

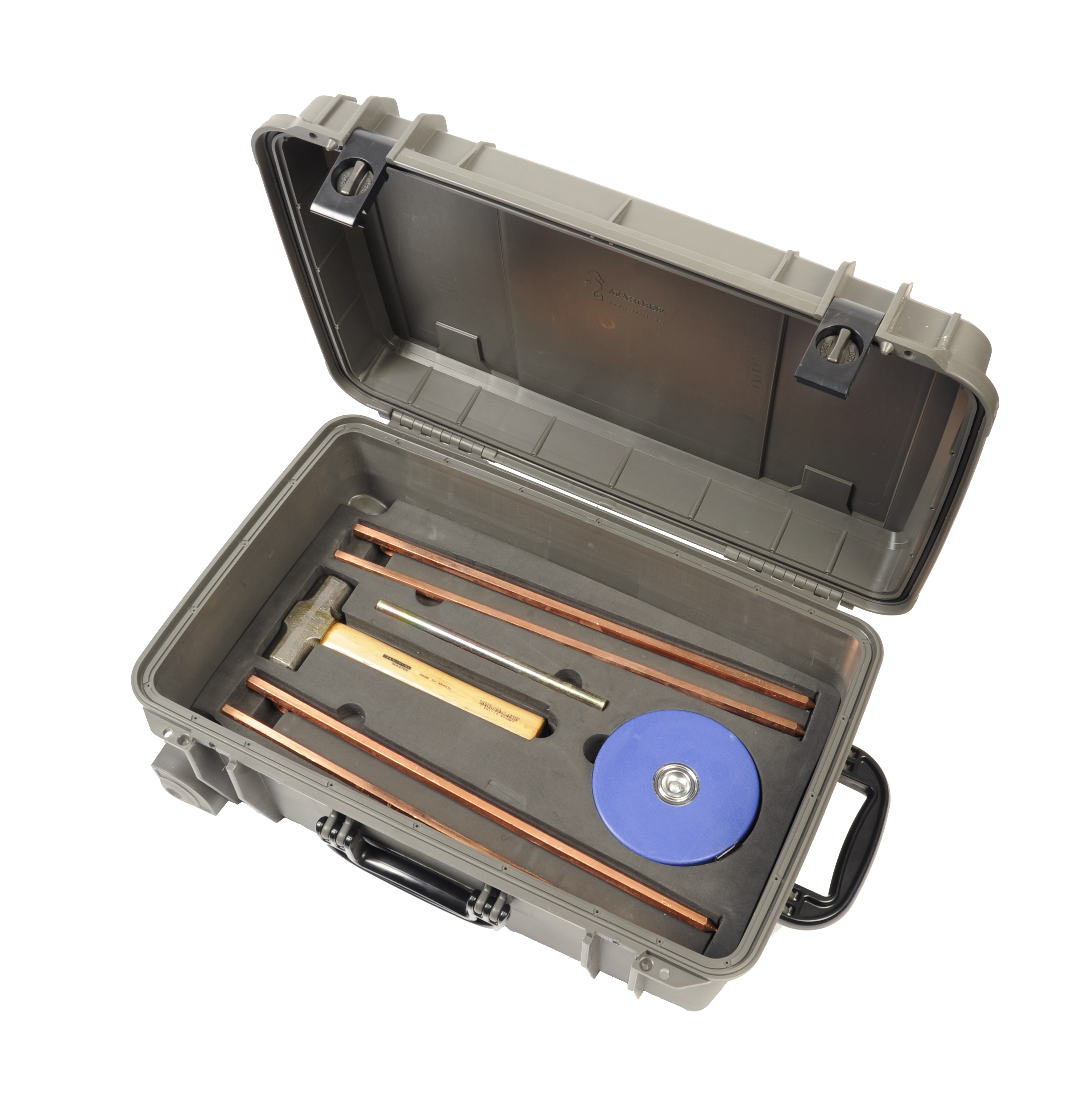

  • 1x Zubehörkoffer
  • 1x Bedienungsanleitung
Technische Daten
Messbereich 0 - 300Ω
Frequenzbereich 25.000 Hz
Teststrom 20mA automatisch
Induktiver Komponentenausgleich Durch integrierte Kondensatoren
Max. Kapazität: 4.2 µF
Auflösung: 10 nF
Messgenauigkeit ±2.5% ±1 digit
Display LCD
Max. Erdungswiderstand der Hilfsstäbe 2.000Ω (Stromstäbe)
2.000Ω (Spannungsstäbe)
Eingebauter Speicher Bis zu 2000 Testergebnisse im internen NVRAM speichern
Schnittstellen USB und Bluetooth
BlueLogg software Software für Fernsteuerung via Tablet
Kompatibel mit Android 4.0 oder höher
Stromversorgung Intern und extern aufladbarer Akku, 12 V
Akkulaufzeit: min. 2 Stunden
Ladegerät 100-240 V∼ 50/60Hz
Betriebstemperatur -5°C bis 50°C.
Lagertemperatur -15°C bis 65°C.
Luftfeuchtigkeit Bis zu 95% RH (nicht kondensierend)
Größe 340x295x152mm
Gewicht 4.9 kg
Zubehör 4x 50 cm Stahlkernstäbe mit Kupferbeschichtung
1x Stabausziehhilfe
1x 70 m geschirmtes Verlängerungskabel
1x 50 m geschirmtes Verlängerungskabel
1x 30 m Kabel für Stromstäbe
1x 70 m Kabel für Potentialstäbe
1x 50 m Kabel für Potentialstäbe
1x Adapter für Stromstäbe
1x Kabel zur Verbindung an unbekannter Elektrode (Strommast)
1x AC-Adapter
1x BlueLogg-Lizenz
1x Zubehörkoffer
1x Bedienungsanleitung
