EMV Filter 22kW SFI-0050-TB

Highlights

• IP20 Schutzart
• 3-Phasen Filter
• Robustes Metallgehäuse

Technische Daten

• Leistung: 22 kW
• Nennstrom: 50 A bei 40°C
• Spannung: 400 VAC
• Frequenz: 50Hz / 60Hz
• Kategorie: C2
• Testspannung: 2250 VDC, 5S (Phase zu Phase); 2550 VDC, 5S (Phase zu Gehäuse)
• Umgebungstemperatur: -25°C/+100°C
• Überlastbarkeit (thermisch): 1.5 x I_R 3min/h; 2.5 x I_R 30s/h
• Abmessungen: 270*80*135 mm (B*H*T)
• Gewicht: 3.1 kg

Eigenschaften und Funktionen

• IP20 Schutzart
• Kompaktes Design und geringes Gewicht
• Exzellente Rauschunterdrückung
• Gewährleistet Einhaltung der Normen EN 55011/IEC 61800-3
• Konstruktion entspricht IEC 60939, UL 1283, CSA 22.2 No.8
• Anwendungsgebiete: Antriebstechnik, Telekommunikation etc.

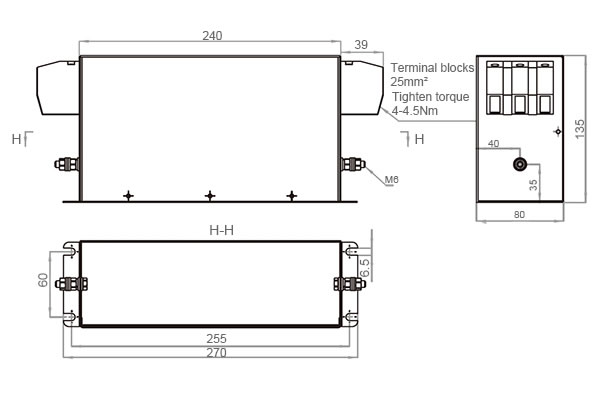

Produktgröße

SFI-0050-TB

Elektrisches Schaltbild

SFI-0050-TB

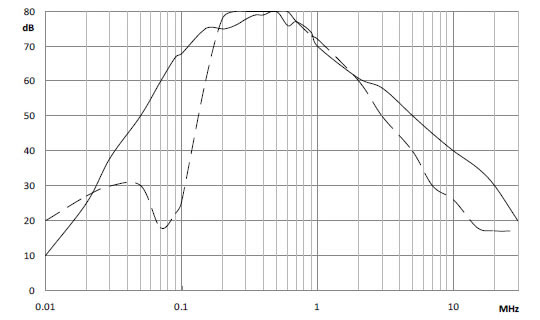

Dämpfung (Werte bei Z=50Ω)

SFI-0050-TB
