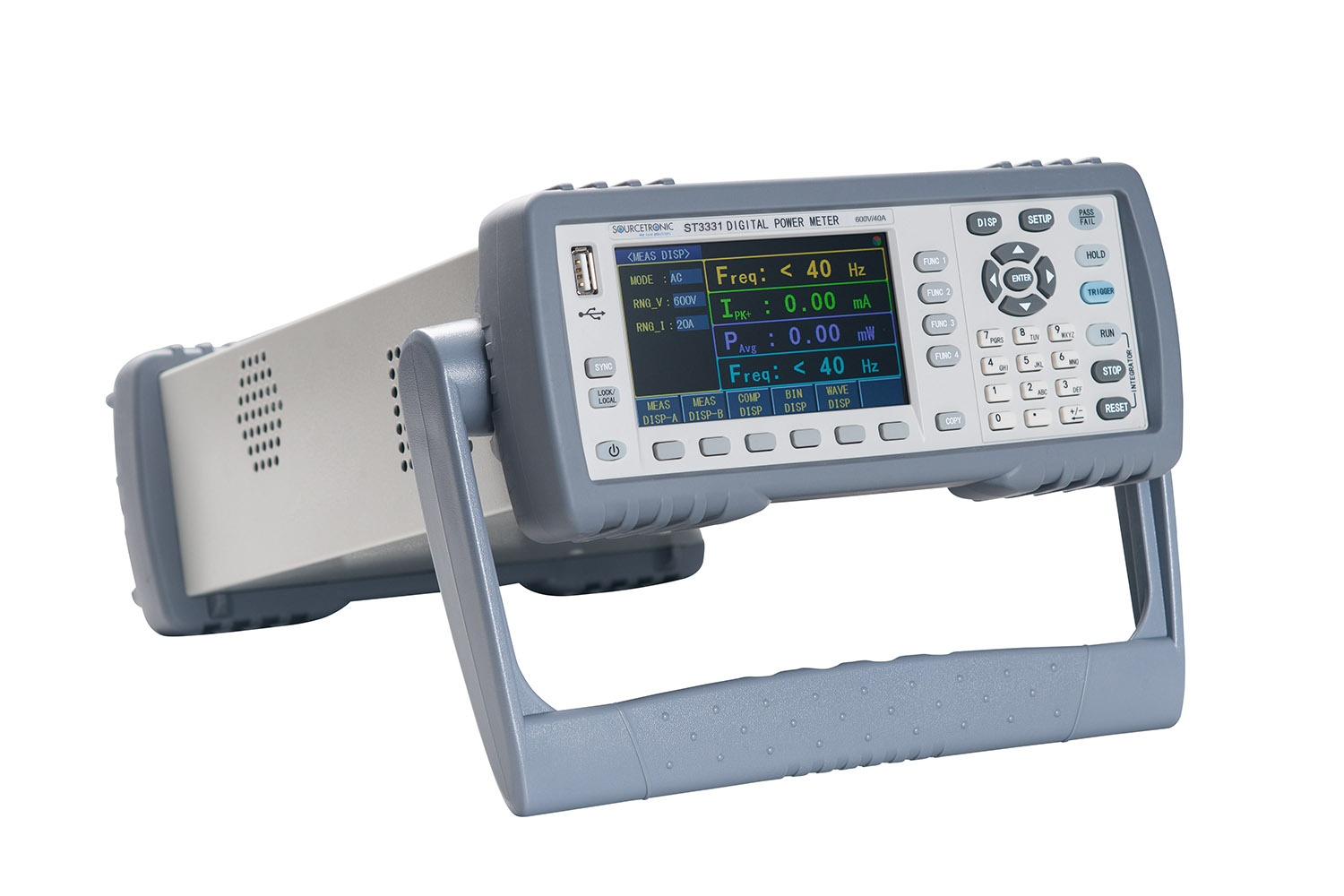

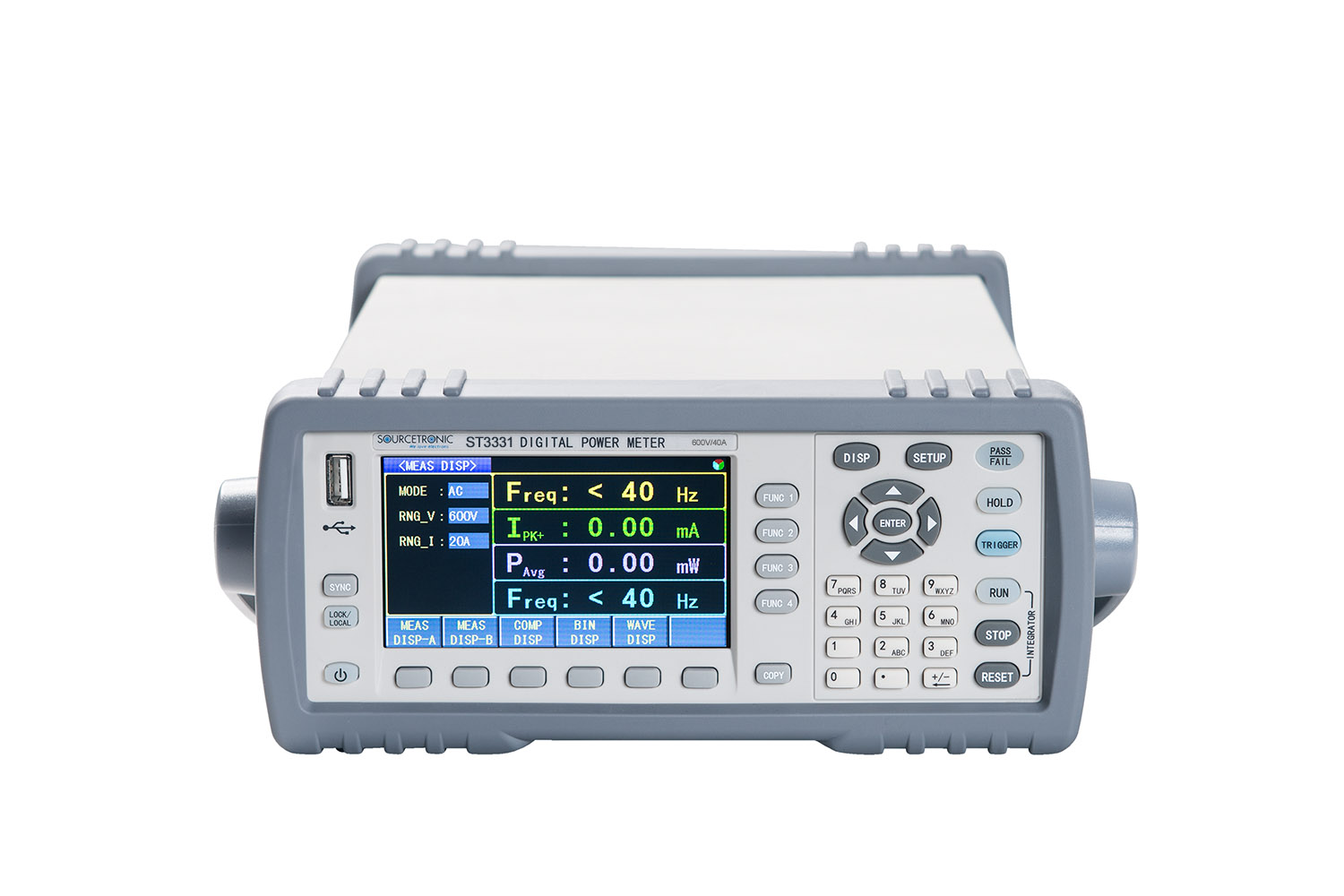

Digitales Leistungsmessgerät ST3331

Bestellnr. 64064
EAN 4260689520039
790,00 €
Exkl. 19% Steuern, exkl. Versandkosten
Ware im Zulauf
Details
Fachberatung unter
+49 421 277 9999

Highlights

  • Spannungsbereich: 5V-75V / 150V / 300V / 600V
  • Strombereich: 10mA / 30mA / 100mA / 400mA / 1A / 3A / 10A / 40A
  • Leistungsbereich: 0.01W - 24kW
  • Grundfrequenzbereich :DC / 45Hz-400Hz
  • 4,3-Zoll-LCD-Farbbildschirm mit 24-Bit-Farbe (480 x 272 x 4,3 Zoll)
  • Phasenregelschleife PLL (Phase-Locked-Loop)-Technologie, höhere Messgeschwindigkeit
  • AC- und DC-Prüfung
  • Anzeige der Eingangssignal-Wellenform: Spannung und Strom können gleichzeitig oder getrennt angezeigt werden
  • Höhere Messgenauigkeit und schnellere Datenaktualisierungsrate
  • Höherer Frequenztestbereich und breiterer Frequenzgang
  • Mehrere Anzeigemodi der Harmonischen Analyse: Listenmodus,Histogramm
  • Datensatz-Funktion

Bewerbung

  • Prüfung der Energieeffizienz von Geräten wie Fernsehern, Kühlschränken, Klimaanlagen, Waschmaschinen, Staubsaugern, Warmwasserbereitern und anderen
  • Die Industrie: Elektrische Maschinen, Motoren, Transformatoren, Ladegeräte, Leistungs- und andere Leistungstests
  • Beleuchtung: Beleuchtungsgeräte, LED-Lampen und andere Leistungstests
  • Neue Energie: Photovoltaikmodule, Elektrofahrzeuge, Windkraft und andere Leistungstests

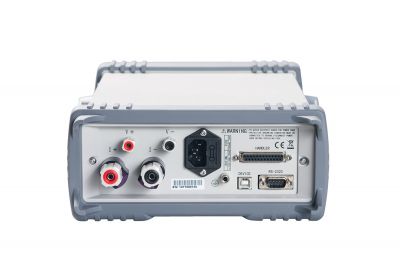

Schnittstellen

  • Standard: RS232, USB-Host, USB-Gerät, Handler
  • Option: RS485

Abmessungen und Gewicht

  • Rackmontage (BxHxT): 215 mm, 88 mm, 335 mm
  • Abmessungen (BxHxT): 235 mm, 105 mm, 360 mm
  • Nettogewicht: 3,6 kg

Lieferumfang

  • Werkskalibrierschein
  • Netzkabel

Modell

ST3311

ST3312

ST3321

ST3331

Anzeige 4.3-Ich-TFT-Farbbildschirm
Verbindungsmodus Einphasig
Parameter AC
DC
Genau
Mikro-Strom x x x
Breitstrom x x x
Harmonische Analyse x
Leistungstest
Anzeige-Modus Daten
Oszillogramm
Harmonisches Histogramm x
Grundgenauigkeit 0.15% Messwert + 0,2% Bereich +1 Stelle
Spannung Bereich 5V-75V/150V/300V/600V
Auflösung 0.01V
Strom Bereich

10mA/30mA/100mA/

400mA/1,5A/5A/20A

1mA/3mA/10mA/40mA/150mA/500mA/2A

10mA/30mA/100mA/

400mA/1A/3A/10A/40A

Minimale Auflösung 1mA 1uA 1mA
Leistung Bereich 0.01W - 12kW 0.Energieeffizienz der Klasse 01mW-1,2kW,6 0.01W-24kW
Minimale Auflösung 0.01W 0.001mW 0.01W
Frequenz Bereich Grundfrequenzbereich :DC/45Hz-400Hz, Bandwidth: 21kHz, Filter 5kHz Mindestauflösung
Minimale Auflösung 0.01Hz
Leistungsfaktor Bereich 0.001 - 1.000
Minimale Auflösung 0.001
Harmonische Analyse - - - +- (5% des Messwerts + 0,3% des Bereichs)
Leistungsintegral Bereich 0 - 9999999kWh
Auflösung 0.001Wh
Genauigkeit +- (0,2% des Messwerts + 0,3% des Bereichs)
Leistungs-Timing Bereich 0 - 9999999kWh
Entschließung 0.001Wh
Genauigkeit +- (0,2% des Messwerts + 0,3% des Bereichs)
Messgeschwindigkeit 3 mal / sec, DC: 3 mal / sec, harmonische Funktion ein: 2-mal / Sek
Sperrfunktion Datensperre
Bereich-Modus AUTO / MAN
Eingangsimpedanz >= 1MOhm (alle Spannungsprofile
Komperator Funktion grenzton, Lichtalarm
Ausgabe Relais-Ausgang
Schnittstelle RS232C / RS485, USB-Gerät, USB-Host, Handler
Interner Speicher USB-Wellenformen, Set-Dateien
