Trasformatore Tester ST2829AX-24

Ordine 61904
EAN 4260254479045
3.190,00 €
Excl. 16% IVA
3.700,40 €
Incl. 16% IVA
Merce atteso a breve

Comprado con frecuencia juntos

  1. Transformer Tester ST2829AX
  2. +
  3. SMD test tweezers ST26009B
Prezzo totale: 0,00 €

Dettagli
Servizio tecnico
+49 421 277 9999

Velocità, precisione, precisione, efficienza

La maggior parte dei produttori di trasformatori di commutazione e di trasformatori di rete hanno urgente bisogno di un sistema di prova dei trasformatori in grado di ottenere più funzioni, alta efficienza e test accurati. Sulla base di un'approfondita ricerca e analisi di mercato, di una tecnologia avanzata di prova d'impedenza e di una ricca esperienza nello sviluppo del sistema di prova dei trasformatori automatici ST2818X e ST2819X, Sourcetronic ha lanciato una nuova serie di sistemi di prova dei trasformatori automatici - la serie ST2829X combina velocità di prova più veloce, maggiore precisione ed efficienza. ST2829X sarà un ottimo assistente per i vostri test sui trasformatori.

Punti di forza

  • Frequenze: 20Hz - 200kHz
  • Precisione di base: 0,05%
  • Display LCD a colori 800x480
  • Velocità di misura: 13ms
  • Interfacce: LAN-LXI, USB, RS232, Handler, DCI, (opzione GPIB)
  • Opzione LCR
  • 24 Pin

Panoramica

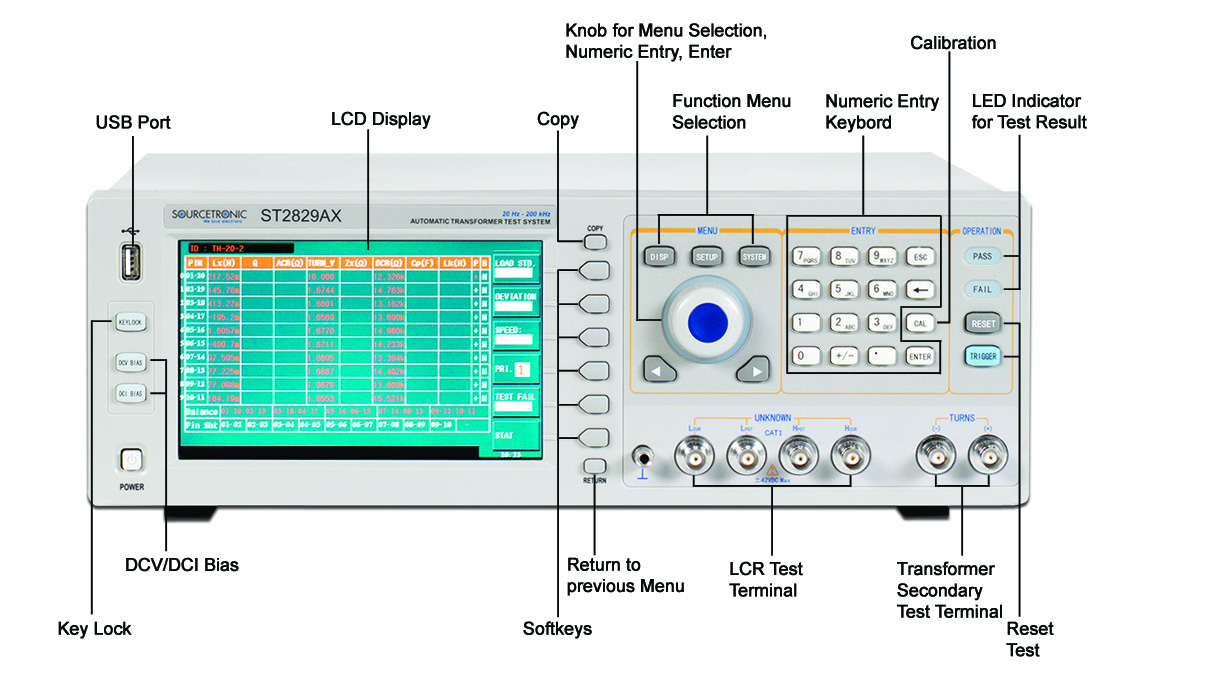

Sourcetronic ST2829AX Overview

Specificazione

  • 7" 16:9 TFT LCD con una risoluzione di 800x480
  • Fino a 1MHz frequenza di prova, risoluzione 0.5mHz
  • Gamma di ampiezza del segnale: 5mV a 10Vrms, 100μVVVVresolution
  • La velocità di prova è fino a 75meas/sec
  • Sorgente di polarizzazione 0-100mA/0-10V (standard) o 1A (opzionale)
  • Diodo P/N rilevazione caratteristica può testare tutti i parametri del trasformatore di rete
  • Migliore rapporto di rotazione elevato e debole capacità di prova del trasformatore di accoppiamento debole
  • Migliore capacità di test DCR per avvolgimento a basso ohm
  • Sistema flessibile di etichettatura oraria: è possibile salvare l'ora di impostazione dei file, calibrazione e deduzione
  • Ordina i parametri di scansione selezionati
  • Modalità di deviazione e deduzione flessibili
  • Diverse modalità di gestione dei casi di FAIL
  • Il ciclo di prova a singolo parametro può essere utilizzato per testare un avvolgimento separato
  • Memoria interna per un massimo di 200 file di impostazione e memoria USB esterna per ulteriori informazioni
  • I dati di prova e i grafici possono essere salvati come CSV, formato GIF su memoria USB
  • Il software integrato fornisce capacità di analisi, come Cpk, Cp e Ck
  • La funzione di lettura dei codici a barre può essere utilizzata per selezionare un file di impostazione o per gestire il tipo di prodotti di prova
  • I file di impostazione dei parametri sono compatibili con ST2818X/ST2819X
  • File di impostazione del programma con il PC locale
  • Aggiornamento del software di funzionamento di USB HOST e RS232C online
  • Interfacce multiple sono opzionali per la comunicazione con il PC
  • Per collegare in rete più tester attraverso l'interfaccia LAN-LXI

Prova accurata: più ampie gamme di frequenza e tensione di prova

A seconda delle diverse gamme di frequenza, ST2829X fornisce tre tipi di tester a vostra scelta: ST2829AX con una gamma di frequenza da 20Hz a 200kHz, ST2829BX, da 20Hz a 500kHz, e ST2829CX, da 20Hz a 1MHz. Tutti e tre i tipi hanno una risoluzione minima di 0,5mHz e una precisione dello 0,05% che può soddisfare i vostri requisiti di prova nei vostri test di prodotto attuali e futuri. Inoltre, ST2829X ha equipaggiato una sorgente di segnale da 5mVV-10Vrms con una risoluzione di 100uV, aiutandovi così a fare test più accurati.

Prova di alta efficienza: la velocità di prova veloce imbattibile migliora notevolmente l'efficienza della prova

In combinazione con la tecnologia di prova, controllo, visualizzazione e processore, ST2829X realizza una velocità di prova imbattibile: 75meas/sec. Rispetto a ST2819X, la velocità di scansione è migliorata del 40%. Con una velocità di prova così elevata, l'efficienza dei test e della produzione migliorerà notevolmente e ridurrà ulteriormente i costi di produzione. Quando è necessario conoscere solo lo stato PASS o FAIL, è possibile disattivare il display LCD e quindi gli indicatori LED PASS/FAIL sul pannello frontale dell'ST2829X mostreranno i risultati del test. In questo caso, la velocità di prova è circa 1,5 volte più veloce di quella dell'ST2819X e anche voi potete beneficiare di tale velocità.

Funzione di prova unica: portare molta convenienza al vostro test

La maggior parte dei trasformatori di rete hanno diodi o LED, ma i precedenti tester di trasformatori non sono in grado di fornire la funzione di rilevamento delle caratteristiche di P/N dei diodi. Per i produttori di trasformatori di rete, questa carenza porta molti inconvenienti ai loro test e diventa addirittura il collo di bottiglia del miglioramento dell'efficienza. Ora ST2829X può aiutarli a risolvere questo problema configurando un'efficace funzione di rilevamento delle caratteristiche P/N dei diodi. Gli utenti possono impostare la sorgente di corrente costante positiva da 0 a 200mA e la corrente negativa a 1uA.

Riducete il vostro budget: la configurazione standard di 0-100mA/10V DC bias source può ridurre notevolmente il vostro budget

Quando si forniscono forti funzioni di test, cerchiamo comunque di ridurre il vostro budget. La sorgente di bias 0-100mA/10V è una funzione indispensabile per il test del trasformatore, ma è una funzione opzionale in passato e si deve pagare di più per questo. Ma ora, questa funzione è una funzione standard Sourcetronic su ST2829X, il vostro budget può essere notevolmente ridotto. La sorgente di bias 100mA e la sorgente di bias 1A sono entrambe disponibili su ST2829X. Sui precedenti sistemi di test dei trasformatori, è possibile installare solo una sorgente di bias da 100mA o una sorgente di bias da 1A, ma ora le due sorgenti di bias sono state equipaggiate contemporaneamente all'ST2829X e gli utenti possono effettuare un controllo indipendente su di esse sul pannello frontale.

Visualizza ulteriori informazioni: tutti i risultati dei test di scansione e quattro parametri LCR possono essere visualizzati in un'unica schermata

Il trasformatore elettronico è una sorta di componenti elettronici speciali che ha più pin e parametri e le loro prove hanno bisogno del sistema di prova per eseguire la scansione di vari parametri. Per il limite dei dispositivi di visualizzazione, i risultati dei test devono essere visualizzati in più pagine sui precedenti sistemi di test dei trasformatori e, per poter visualizzare tutti i risultati dei test, gli utenti devono girare le pagine più volte. ST282929X applica un colorato display TFT LCD da 7" con una risoluzione di 800 x 480 che può visualizzare tutti i risultati del test di scansione singola in una pagina e portare molta comodità per l'osservazione e la visualizzazione da parte dell'utente. Quando si seleziona la funzione di test LCR, il display può visualizzare non solo i parametri primari e secondari in modo tradizionale, ma anche due gruppi di parametri primari e secondari contemporaneamente. In questo modo, è possibile visualizzare più informazioni e gli utenti non devono cambiare frequentemente i menu dei parametri richiesti.

Comoda memorizzazione dei dati: salvare direttamente i risultati dei test di scansione e la pagina visualizzata su un disco USB esterno

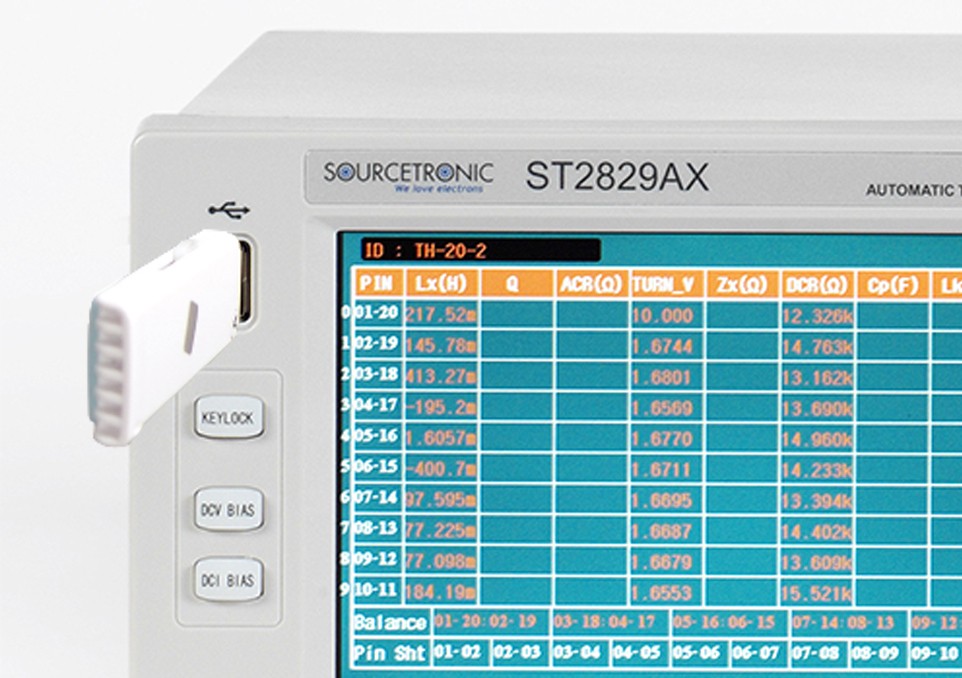

Transformer Tester ST2829AX USB-Hub

Attraverso l'interfaccia USB HOST sul pannello frontale dell'ST2829X, è possibile salvare i dati richiesti sul disco USB esterno. Inoltre, il file di stato, i risultati dei test di scansione del trasformatore, i parametri LCR e la pagina visualizzata correntemente possono essere rapidamente salvati nel FLASH interno. Gli utenti possono salvare i dati in formato CSV, XLS, GIF in modo da stampare, riassumere, memorizzare e analizzare.

Prestazioni notevolmente migliorate: migliore razione di giri e capacità di test DCR stabile e basso livello di DCR

La prova del rapporto di rotazione è un elemento vitale nella prova dei parametri dei trasformatori elettronici, ma l'ampio intervallo del rapporto di rotazione e il debole accoppiamento elettromagnetico sono i principali ostacoli alle loro misurazioni accurate. Con una serie di miglioramenti tecnologici, come il segnale di prova 10Vrms, metodi unici di campionamento e di composizione per i segnali primari e secondari del trasformatore, metodo di calcolo migliorato per il rapporto di rotazione, la prova del rapporto di rotazione fatta da ST2829X può essere più veloce, più accurata e affidabile. ST282929X ha una migliore capacità di test per un basso DCR, cioè il tester può realizzare una misura accurata e stabile anche quando il DCR è abbastanza basso. Questa capacità garantisce un test affidabile per bobine di piccolo e grande diametro.

Funzione di gestione avanzata dei file: funzione di gestione dei codici a barre

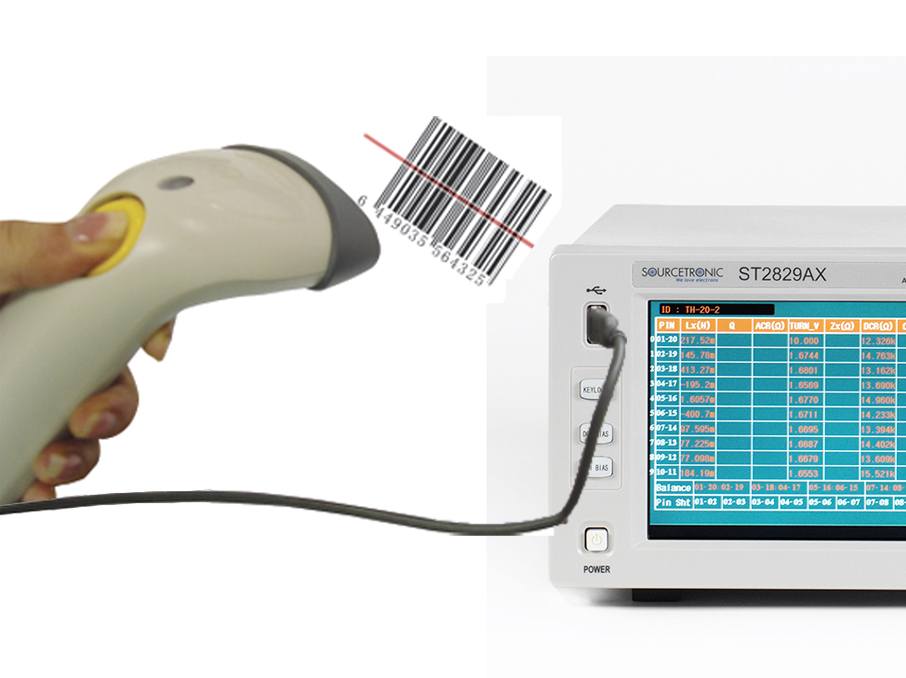

Transformer Tester with bar-code option

ST2829X può leggere il codice a barre del DUT attraverso la porta USB HOST. Questa funzione può impostare codici a barre per i file di impostazione precedenti o creare un nuovo file scansionando un codice a barre al tester. Il file di prova corrispondente sarà facilmente reperibile leggendo il codice a barre o inserendo manualmente il codice a barre. La funzione di gestione dei codici a barre può migliorare le vostre capacità di gestione di prodotti e file.

Rete creativa di tester: collegare diversi tester attraverso interfacce LAN-LXI per realizzare il trasferimento dei dati.

L'interfaccia LAN-LXI 10/100 Base-T è una configurazione standard per ST2829X. Attraverso un HUB, diversi tester possono essere collegati ad un PC comune dalle loro interfacce LAN-LXI. Con il software di rete fornito da Sourcetronic, gli utenti possono costruire un sistema di test di rete e di trasformatori automatici e realizzare ulteriormente il controllo di rete per diversi trasformatori. Tutti i file di impostazione possono essere programmati sul PC e inviati ad ogni tester. Gli utenti possono visualizzare il processo di prova di ogni tester su PC. Inoltre, i risultati dei test possono essere caricati sul PC attraverso la rete in modo da poter effettuare memorizzazione, statistiche e analisi.

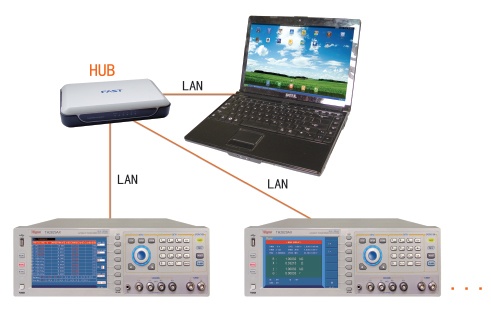

Transformer Tester with LAN option

Funzione di ricerca forte: diverse modalità di ricerca per l'impostazione dei file

ST282929X può memorizzare fino a 200 file di impostazione nella memoria interna, quindi è difficile cercare un particolare file. Per questo punto, ST2829X fornisce diversi metodi di ricerca dei file. Quando si inserisce una parola chiave, la ricerca sfocata può trovare i file relativi. Se si immette il nome esatto del file, una ricerca accurata può trovare il file corrispondente. Come detto sopra, la ricerca di codici a barre può trovare il file corrispondente quando si inserisce manualmente o si scansiona un codice a barre.

Facile aggiornamento: compatibile con i file system e gli accessori di test di ST2818X/ST2819X

Sourcetronic commercializza da molti anni il sistema di test dei trasformatori automatici e il sistema di test dei trasformatori automatici ST2818X/ST2819X ha guadagnato molta fiducia e supporto da parte dei nostri clienti. ST282929X è completamente compatibile con tutte le attrezzature di prova, le maschere di prova, le interfacce di controllo e i file di impostazione di ST2818X/ST2819X. I dispositivi di prova a scansione, TH1901 e TH1805, possono essere utilizzati direttamente su ST2829X. Non c'è bisogno di preoccuparsi del problema di incompatibilità tra i vecchi e i nuovi tester.

Funzione di analisi pratica: il software integrato fornisce diverse capacità di analisi statistica

La riduzione dei costi, il progresso tecnologico e il miglioramento della velocità PASS sono i principali modi in cui i produttori di trasformatori possono aumentare i profitti e la produttività. ST282929X offre funzioni di analisi statistica come Cpk, Ck e Cp. Gli utenti possono scegliere i risultati dei test di diversi parametri (meno di 5 parametri) per effettuare l'analisi. Con questo metodo, i dati di analisi possono essere rapidamente acquisiti e utilizzati per migliorare i prodotti. Il numero di campioni che possono essere utilizzati per effettuare le analisi è fino a 9.999.

Autotest rapido dei proiettori: forniscono una funzione di autotest per i proiettori a scansione per garantire l'affidabilità del loro lavoro

Il principio di funzionamento dei dispositivi di scansione del trasformatore è quello di applicare una serie di centinaia di relè per scansionare e commutare diversi pin e segnali di prova. Per l'uso prolungato e frequente dei relè, le loro prestazioni di contatto diminuiscono, il che influisce ulteriormente sui risultati dei test di scansione. ST282929X è in grado di testare le prestazioni dei relè di scansione e scoprire i relè guasti, in modo che gli utenti possano effettuare le riparazioni in tempo e assicurarsi che i dispositivi di scansione funzionino sempre bene.

Cosa c'è nella scatola

  • ST1901B Apparecchio di scansione manuale del trasformatore
  • ST26005B Dispositivo di prova a 4 terminali
  • ST26011A Puntali Kelvin a 4 morsetti per test clip Kelvin
  • ST26004B Puntali per test a 2 morsetti
  • ST26016 Cavo di controllo per la scansione del trasformatore
  • ST1901-001 Interruttore a pedale
  • ST26010 Pannello corto doratura
  • Certificato di taratura di fabbrica

Specifiche tecniche

Modello ST2829AX-24 Test di scansione del trasformatore a 24 pin + test LCR (opzionale)
ST2829X fornisce un'esperienza di funzionamento di 10 ore per il test LCR. La versione dell'esperienza si spegnerà automaticamente dopo 10 ore di utilizzo. Se avete bisogno di questa funzione, contattate i nostri venditori o distributori e fornite il numero di serie dettagliato dello strumento.
ST2829BX
ST2829CX
Precisione
di base (Vedere il
manuale d'uso)
LCRZ 0.05%
DCR, rapporto di
rotazione
0.1%
Taratura Tempo di riscaldamento = 30 minuti, Temperatura ambiente: 23±5ºC, Tensione di segnale
: 0.3Vrms - 1Vrms Azzeramento: Dopo l'apertura o la lunghezza corta del cavo di prova: 0 m
Frequenza del segnale di
prova
ST2829AX-24 Gamma: 20Hz - 200kHz Risoluzione minima: 0.5mHz
Precisione: 0,01%
ST2829BX Gamma: 20Hz - 500kHz
ST2829CX Gamma: 20Hz - 1MHz
Impedenza di uscita della sorgente del segnale 10Ω, 30 Ω, 50Ω, 50Ω, 100Ω (selezionabile), ±1% @1kHz
Livello del segnale di prova
AC
Livello normale 5mV - 10Vrms Risoluzione minima: 100µV,
precisione: 10%xset
tensione+2mV
50µA - 100mArms Risoluzione minima: 1µA
Livello costante 10mV - 5Vrms Risoluzione minima: 100µV,
precisione: 10%x tensione impostata +
2mV
100µA - 50mArms Risoluzione minima: 1µA
Sorgente di tensione
di polarizzazione DC
0V - ± 10V Risoluzione minima: 0.5mV, precisione: 1%x set di tensione + 5mV
0mA - ± 100mA Risoluzione minima: 0.5µA
Sorgente di corrente costante DC (opzionale)
(per la prova caratteristica P/N dei diodi)
0 - ± 120mA Risoluzione minima: 0.5mV, precisione: 1%x set di tensione + 5mV
Sorgente
di corrente di polarizzazione CC (opzionale, ST2901)
0 - ± 1A Risoluzione minima: 0.5mA, precisione: 1%x tensione impostata +2mA
Tensione di carico aperto: = 9 V
Parametri di prova del trasformatore Rapporto di rotazione, giri, giri, fase, fase, L, C, Lk, Q, ACR, DCR, bilanciamento, pin corto, diodo P/N
Parametri del test LCR Z|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Rapporto di rotazione, Fase, Lk
Gamma di visualizzazione del DCR 0.00001 Ω - 999.999.999 MΩ
Gamma di visualizzazione del rapporto di rotazione 1:0.001 - 1000:1
Campi di visualizzazione dei parametri LCR Z|Z|, R, X 0.00001Ω - 99.9999MΩ
Y|Y|, G, B, G, B 0.00001µs - 99.9999s
C 0.00001pF - 9.99999F
L 0.00001µH - 99.9999kH
D 0.00001 - 9.99999
Q 0.00001 - 99999.9
θ (DEG) -179.999º - 179.999º - 179.999º
θ(RAD) -3.14159 - 3.14159
Δ % -999.999% - 999.999%
Test dei diodi Tensione positiva 0 - 9.9999 V
Corrente negativa 0 - 99.999 mA
Velocità di misura (=10 kHz) Veloce: 75meas/sec(13ms), Medio: 11meas/sec (90ms), Lento: 2.7meas/sec (370ms)
Circuito equivalente Seriale, parallelo
Modo della gamma Auto, Hold
Modo di attivazione Interno, Manuale, Esterno, Bus
Tempi medi 1 - 255
Funzione di calibrazione Aperto, corto, carico
Operazione matematica Lettura diretta, ΔABS, Δ%
Tempo di ritardo 0 - 60.000s, risoluzione 1ms
Comparatore ordinamento 10-bin, BIN1~BIN9, NG, AUX
Contapattumiere
PASS/FAIL sul pannello frontale, indicazione a LED sul dispositivo di scansione
Memoria 200 set di file di impostazione LCRZ
200 set di file di impostazione per la scansione di trasformatori
10 set di file GIF
Interfaccia Interfaccia di controllo MANIPOLAZZATORE (opzionale) sul pannello posteriore
SCANNER (compatibile con i dispositivi di scansione dei trasformatori TH1901A/B, TH1805A/B)
Interfaccia di comunicazione LAN-LXI, GPIB (opzionale), USB HOST, RS232C
Interfaccia di memoria USB HOST (memoria USB o scansione di codici a barre)

Specifiche generali

Ambiente operativo Temperatura 0°C - 40°C,
Umidità ≤ 90% RH
Alimentazione Tensione 99V-121V AC, 198V-242V AC
Frequenza 47Hz - 63Hz
Consumo Max. 80 VA
Dimensione (L×H×D) 400mm×132mm×385mm×385mm
Peso Circa 13 kg
