ST®Meter 4.0

Ordine 63246
EAN 4260409229075
289,00 €
Excl. 19% IVA
343,91 €
Incl. 19% IVA
Disponibilita': Merce atteso a breve
Dettagli
Servizio tecnico
+49 421 277 9999

Momenti salienti

  • Controllo Plug & Play per gli strumenti di misura Sourcetronic LCR
  • Dispositivi compatibili: ST2830, ST2832, ST2827A, ST2827B, ST2827C, ST2829A,ST2829B, ST2829C
  • Controllo remoto completo degli strumenti di misura
  • Superficie confortevole in JAVA "look&feel
  • Scalare automaticamente le progressioni delle curve grafiche
  • Lineare e logaritmico
  • Finestra dati "Live" extra
  • Calibrazione automatica dello zero Corto / Aperto
  • Funzione speciale "Spazzamento della frequenza nel display grafico
  • Confronto dei valori limite definibili dall'utente
  • Analisi "BUONO/BAD" in pochi secondi
  • Creazione del piano di test "Drag-and-drop"
  • Misurazioni a lungo termine per serie di test
  • Registrazione tabellare
  • Salvare i grafici come .png
  • Salvataggio dei risultati di misura come CSV
  • Report professionali in formato PDF
  • Funzione codice a barre, ad esempio per il numero di serie
  • Lingua Tedesco e Inglese
  • Sistemi operativi: Vincere 7, Vincere 8, Vincere 10

Opzioni per il

  • Espansione funzionale flessibile secondo le esigenze del cliente
  • Automazione di dispositivi di misura di terze parti su richiesta
  • Adattatore seriale USB 2.0 per il collegamento di dispositivi seriali a PC con porta USB

Compiti

Il software Sourcetronic offre un'ampia gamma di funzioni. Collegati tramite RS-232, i diagrammi di runtime con intervalli di tempo individuali possono essere visualizzati in forma tabellare o grafica. I valori misurati visualizzabili comprendono tensioni e correnti, capacità e induttori, nonché frequenze e tempi di ciclo. Con il comodo display si ha tutto in un colpo d'occhio: se un segnale è positivo o negativo rispetto ai valori limite impostati, siamo mostrati in verde=PASS o rosso=FAIL.

Screenshot

ST@Meter Comparator Pass

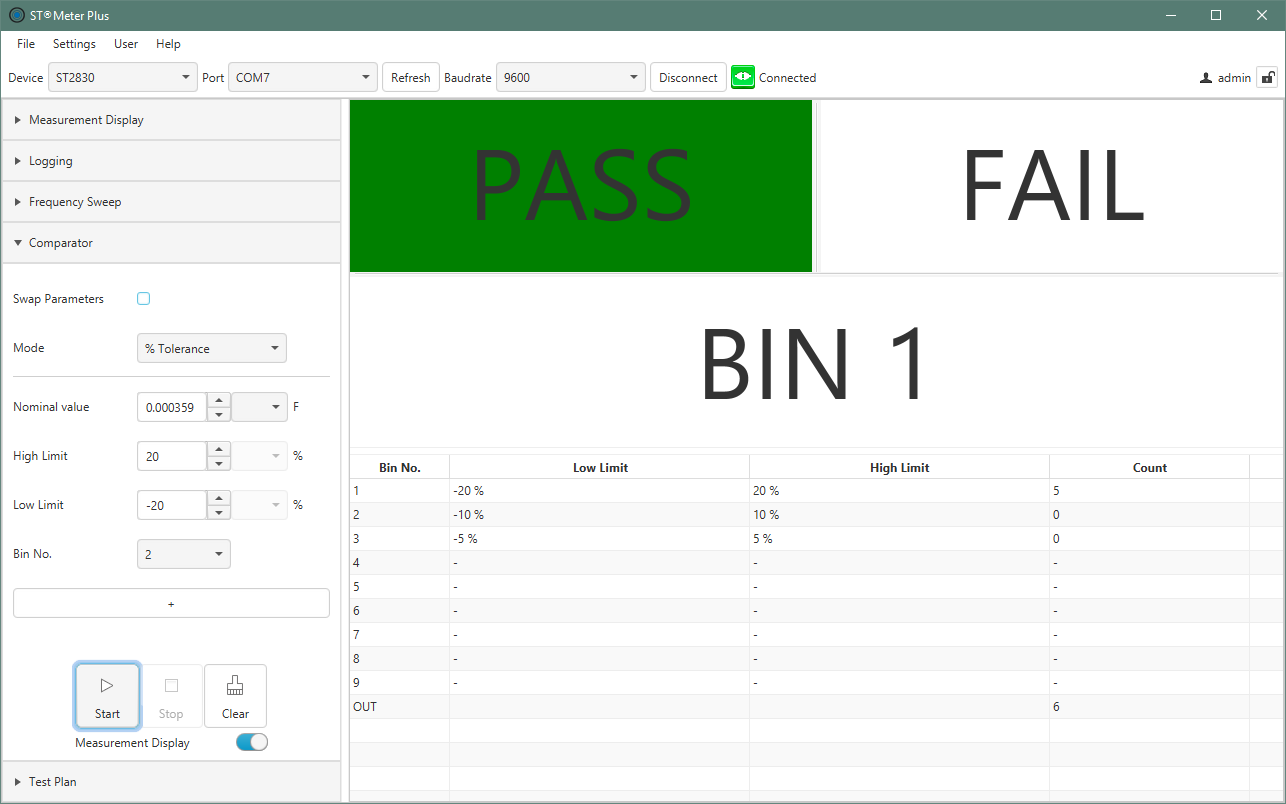

Funzione comparatore

  • Funzione di confronto con un valore nominale
  • Impostazione del valore limite come valore o in %
  • Uscita risultato Pass/Fail

ST@Meter Comparator Pass

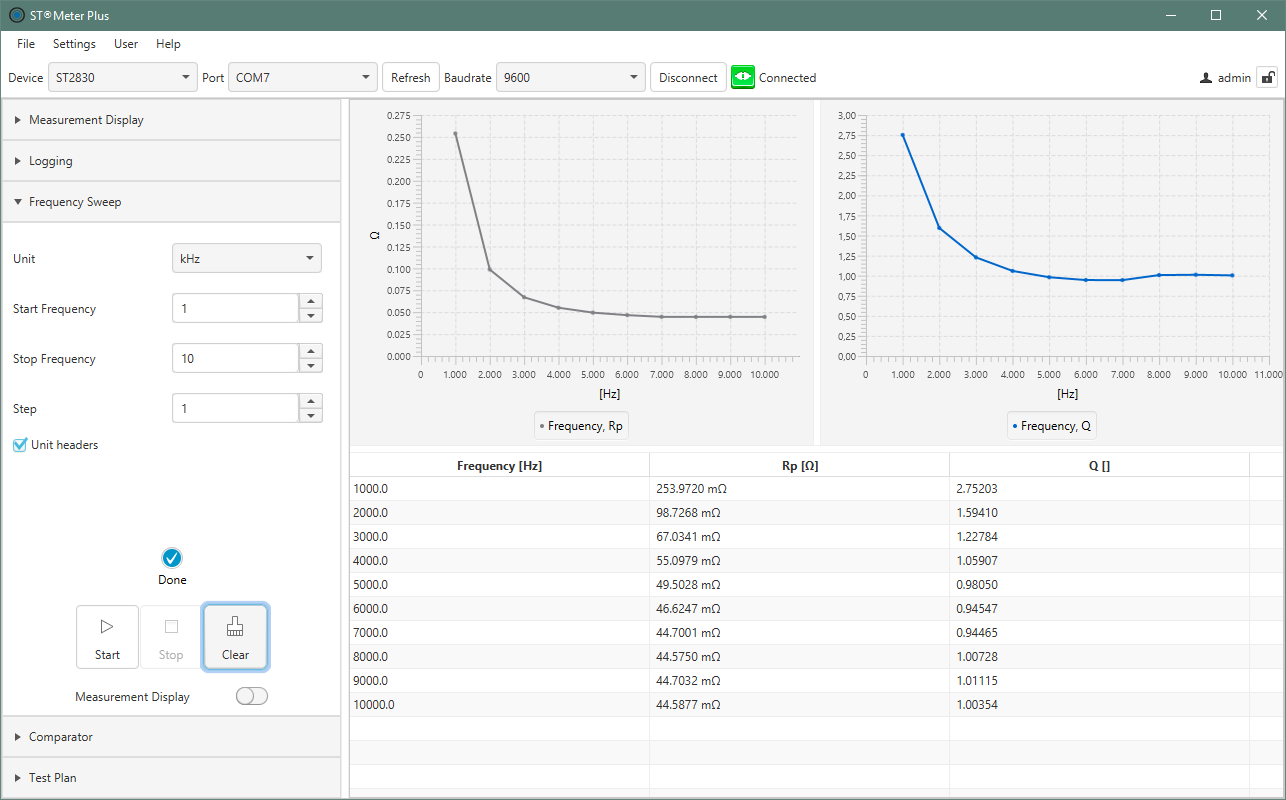

Spazzata di frequenza

  • Rappresentazione grafica dello sweep di frequenza
  • Progressione lineare e logaritmica
  • Memorizzazione dei risultati in formato .png o .csv

ST@Meter Comparator Pass

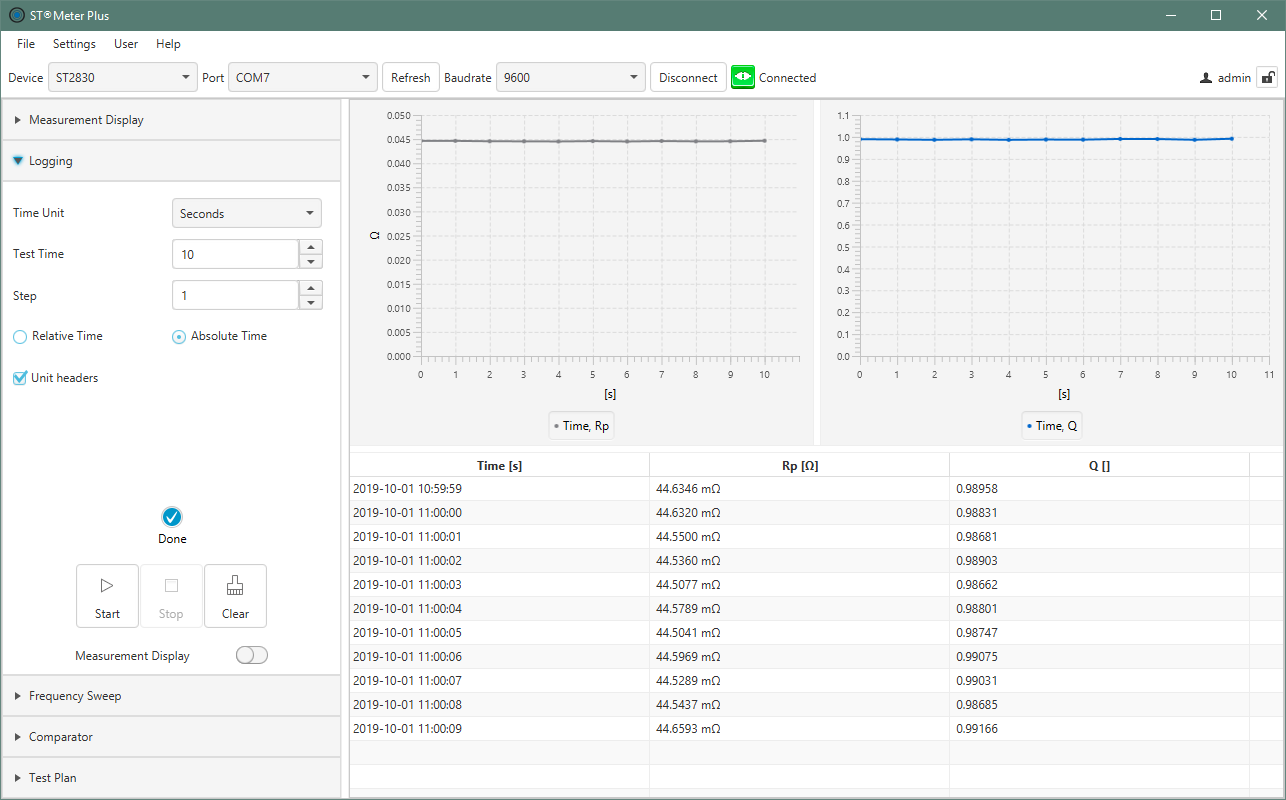

Funzione di registrazione

  • Visualizzazione grafica dei valori misurati in tempo reale
  • Tempo di prova regolabile in secondi o minuti
  • Visualizzazione dell'ora corrente o dell'ora del test
  • Memorizzazione dei risultati in formato .png o .csv

ST@Meter Comparator Pass

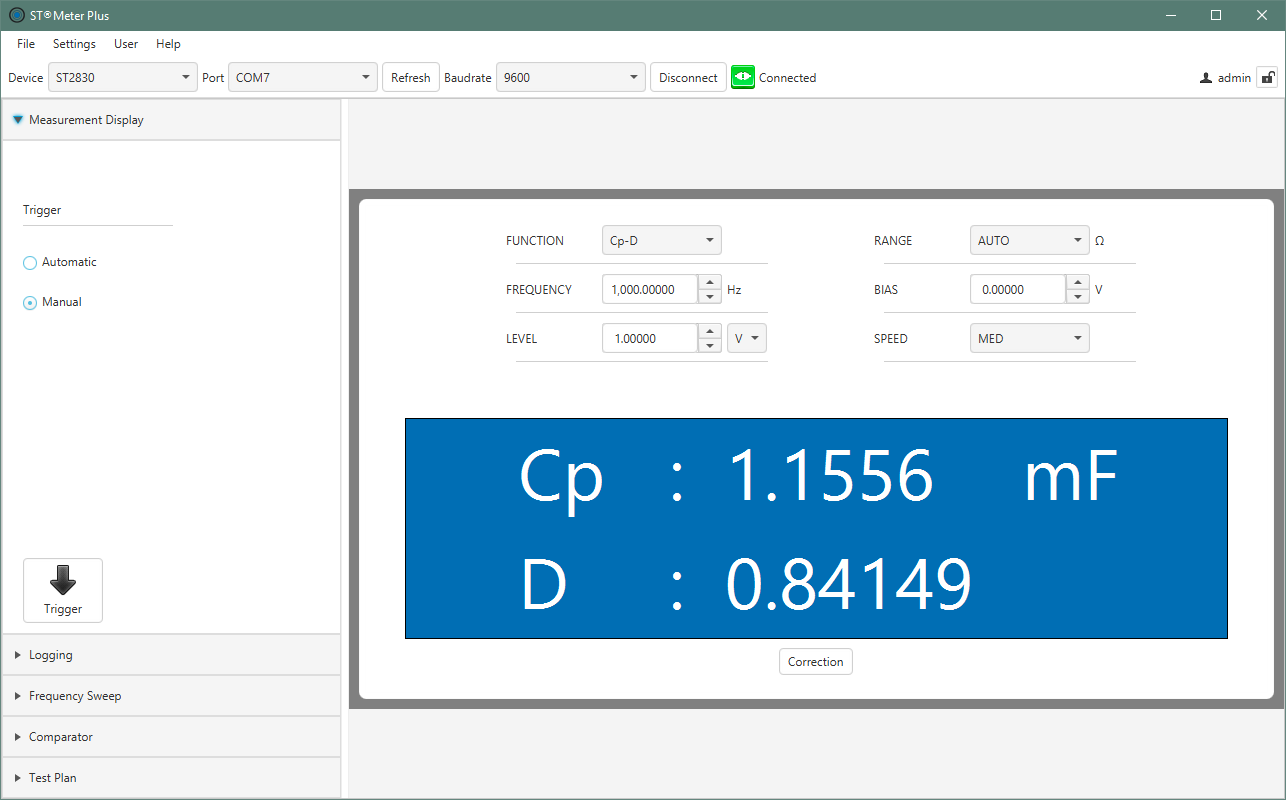

Visualizzazione della misura

  • Visualizzazione delle impostazioni con Live Trigger
  • La visualizzazione della misura può essere richiamata in qualsiasi altra funzione come finestra aggiuntiva

ST@Meter Comparator Pass

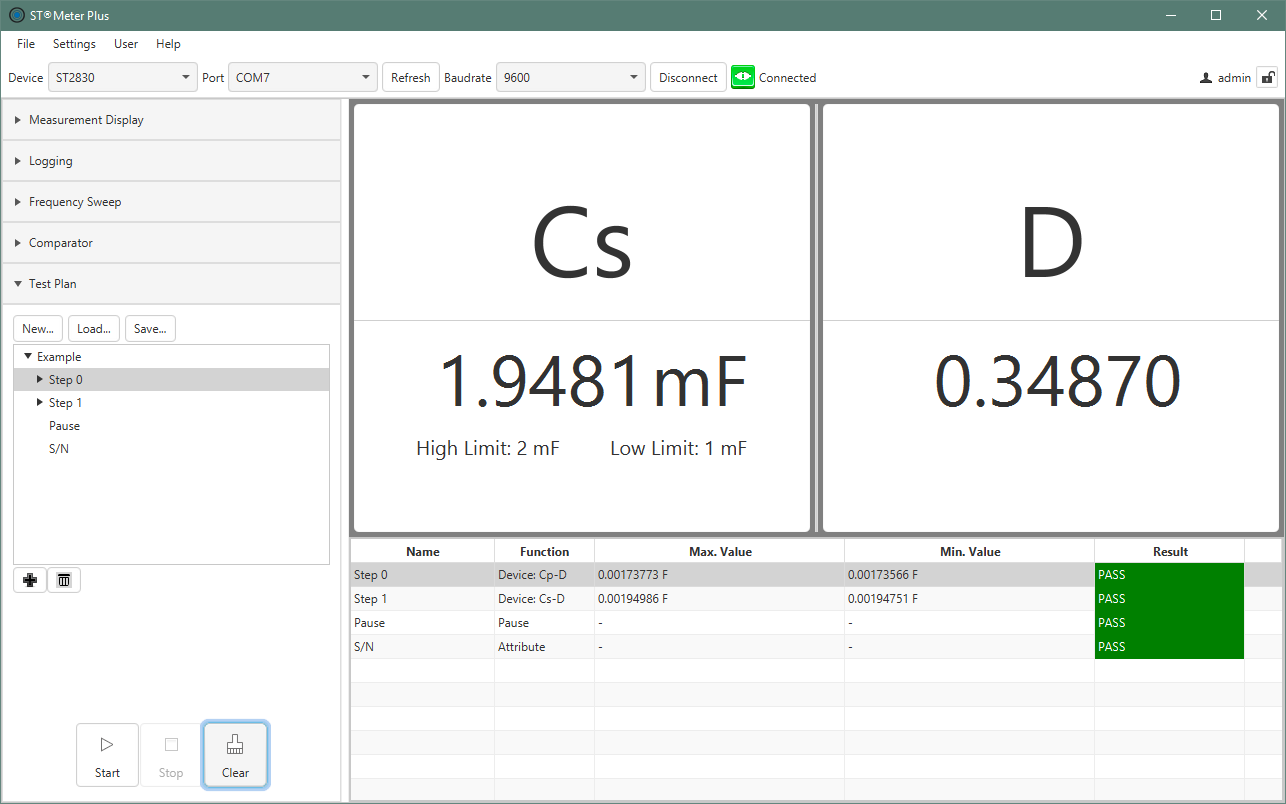

Creazione di un piano di test

  • Sequenza di prova automatica
  • Semplice post-elaborazione delle fasi di prova
  • Valutazione dei codici a barre
  • Posizione di memorizzazione dei protocolli selezionabile
