Sistemi di Test prodotti di avvolgimento STW

Ordine 64256
EAN 4260689522392

Prezzo su richiesta

Merce atteso a breve
Dettagli
Servizio tecnico
+49 421 277 9999

Qui troverete sistemi completi per il collaudo degli avvolgimenti e per il test completamente automatico di bobine, trasformatori, induttanze e relè. Con il veloce sistema di test STW nel compatto armadio di sistema da 19", avrete un banco di prova conforme agli standard per i più importanti test di qualità, ad esempio test di alta tensione, test di induttanza, test di isolamento. La matrice di relè STM integrata velocizza i processi. L'oggetto di prova viene adattato una volta e la matrice si occupa di tutto il resto. La perfetta interazione di tutti i componenti è controllata dall'efficiente software del sistema di test ST®EOL, che fornisce una sequenza di test strutturata e la registrazione automatica dei risultati di misura.

Sintesi

  • Matrice di relè completamente automatica STM-8-4
  • Software ST®EOL di facile utilizzo
  • Armadio industriale modulare da 19″
  • PC industriale con WIN 10 o superiore
  • Monitor tattile, scanner e stampante di etichette
  • Standard di sicurezza IEC/EN60947-5-1
  • Conformità CE secondo EN 50191

Test di induttanza

  • Frequenza: 20Hz - 1MHz
  • Accuratezza: 0,05%.
  • Commutazione tra gli avvolgimenti
  • Test preciso a 4 fili
  • Funzione di smistamento merci A-B-C

Test sui trasformatori

  • Frequenza: 20Hz - 1MHz
  • Accuratezza: 0,05%.
  • Funzioni di misura: Rapporto di avvolgimento, avvolgimenti, fase,
  • L, C, Lk, Q, ACR, DCR, Balance, Pin Short, Diodo P/N,
  • |Z, Y, C, L, X, B, R, G, D, Q, θ, DCR,
  • Rapporto di avvolgimento, Fase, Lk

Test ad alta tensione AC/DC

  • Intervallo di tensione: 0 - 6.000V
  • Intervallo di corrente: 0 - 30mA
  • Funzione di rampa
  • Corrente di sicurezza limitata su richiesta

Misura della resistenza di isolamento

  • Tensione: 1.000VDC
  • Resistenza: 0,1MOhm- 10GOhm

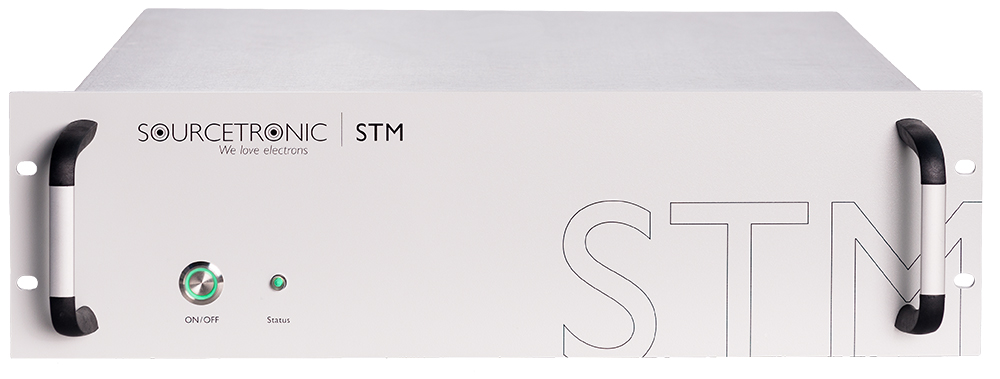

Matrice di relè STM-8-4

Matrice di relè STM-8-4

  • Ingressi: 8
  • Uscite: 4
  • Misura a 4 fili
  • Circuito di scarica con misurazione della tensione residua
  • Disconnessione sicura degli strumenti di misura
  • Rilascio del blocco della gabbia di prova
  • Standard di sicurezza IEC/EN60947-5-1

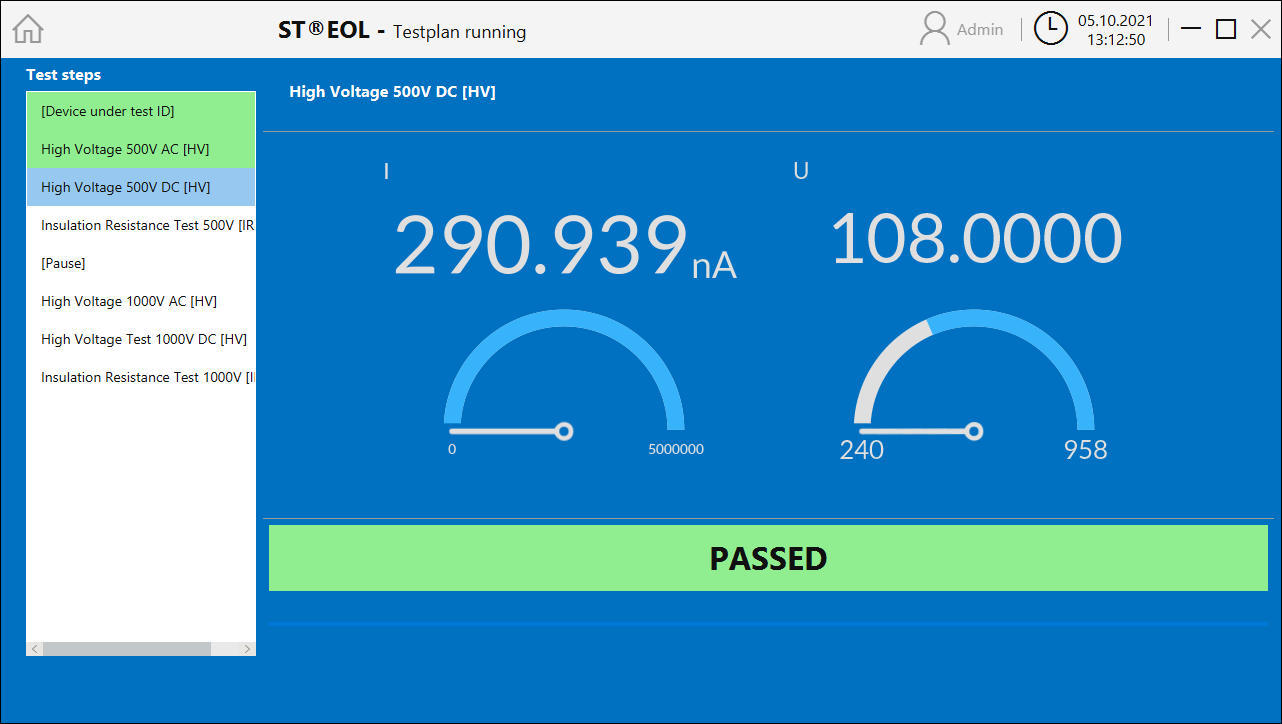

Software ST®EOL completamente automatico

  • Sistema di database versatile: PostgreSQL, MS SQL, ecc.
  • Interfaccia utente intuitiva
  • Selezione automatica dei piani di prova in base agli elementi
  • Elenco dettagliato dei parametri di test
  • Grande DISPLAY BUONO-MALE
  • Registrazione completa
  • Numeri di serie, numeri di articolo tramite scanner
  • Tipo di stampa su lastra

Software ST®EOL completamente automatico

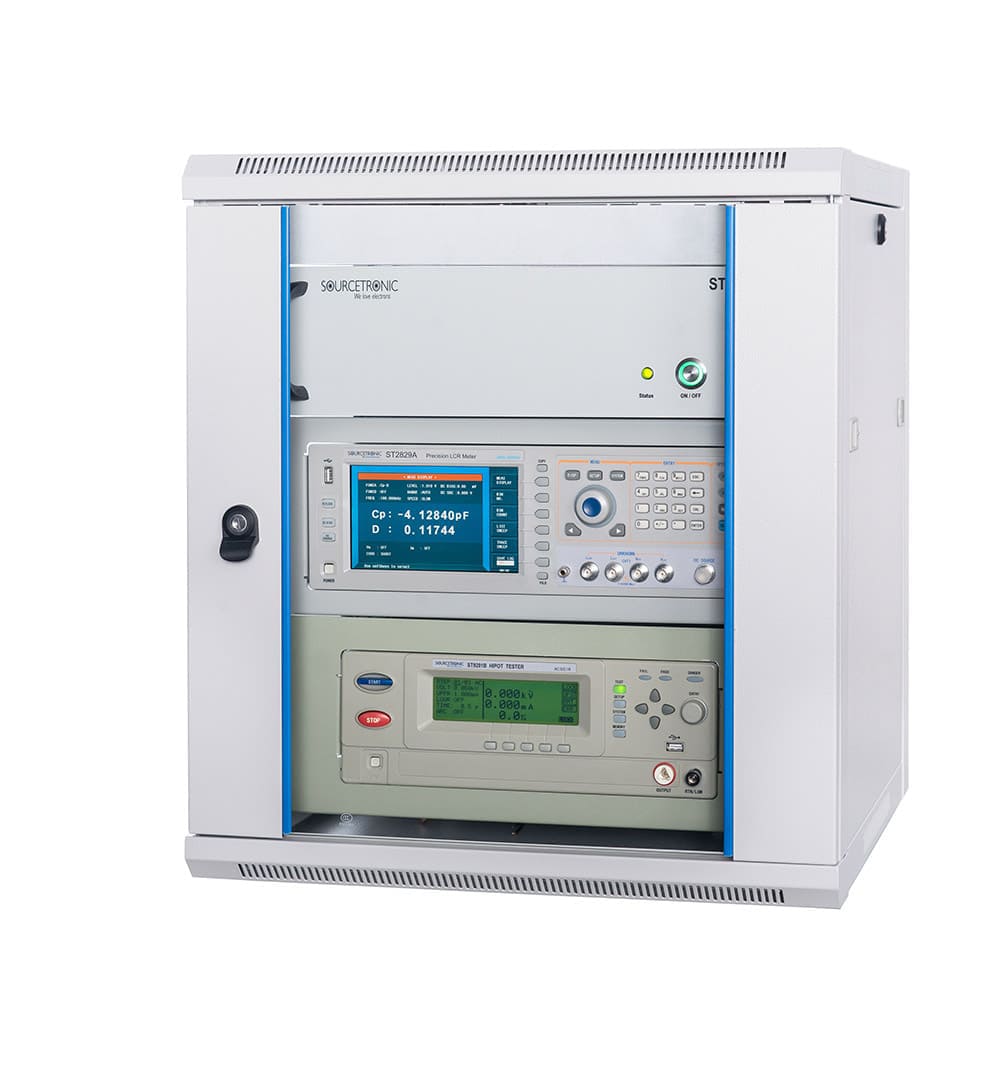

Sistema completo di test di fine linea

Sistema completo di test di fine linea

  • Armadio industriale modulare da 19″
  • Porta in vetro di sicurezza
  • Verniciatura a polvere finissima
  • Regolazione della temperatura con sensore
  • UL, CSA, VDE, CE
  • Fisso o arrotolabile
  • PC industriale con WIN 10 o superiore
  • Monitor tattile, scanner e stampante di etichette
  • Dimensioni: 700x892x700, 12HE

Gabbia di prova

  • Dimensioni interne (L/H/D): 565/350/450 mm
  • Molla a gas ammortizzata con smorzamento della posizione finale
  • Connessioni dell'oggetto da testare: prese da laboratorio da 4 mm
  • Conformità CE secondo la norma EN 50191

Ambito di consegna

  • Sistema di test completo da 19
  • PC industriale con WIN 10 o superiore
  • Software ST®EOL completamente automatico
  • Istruzioni per l'uso del downlod
