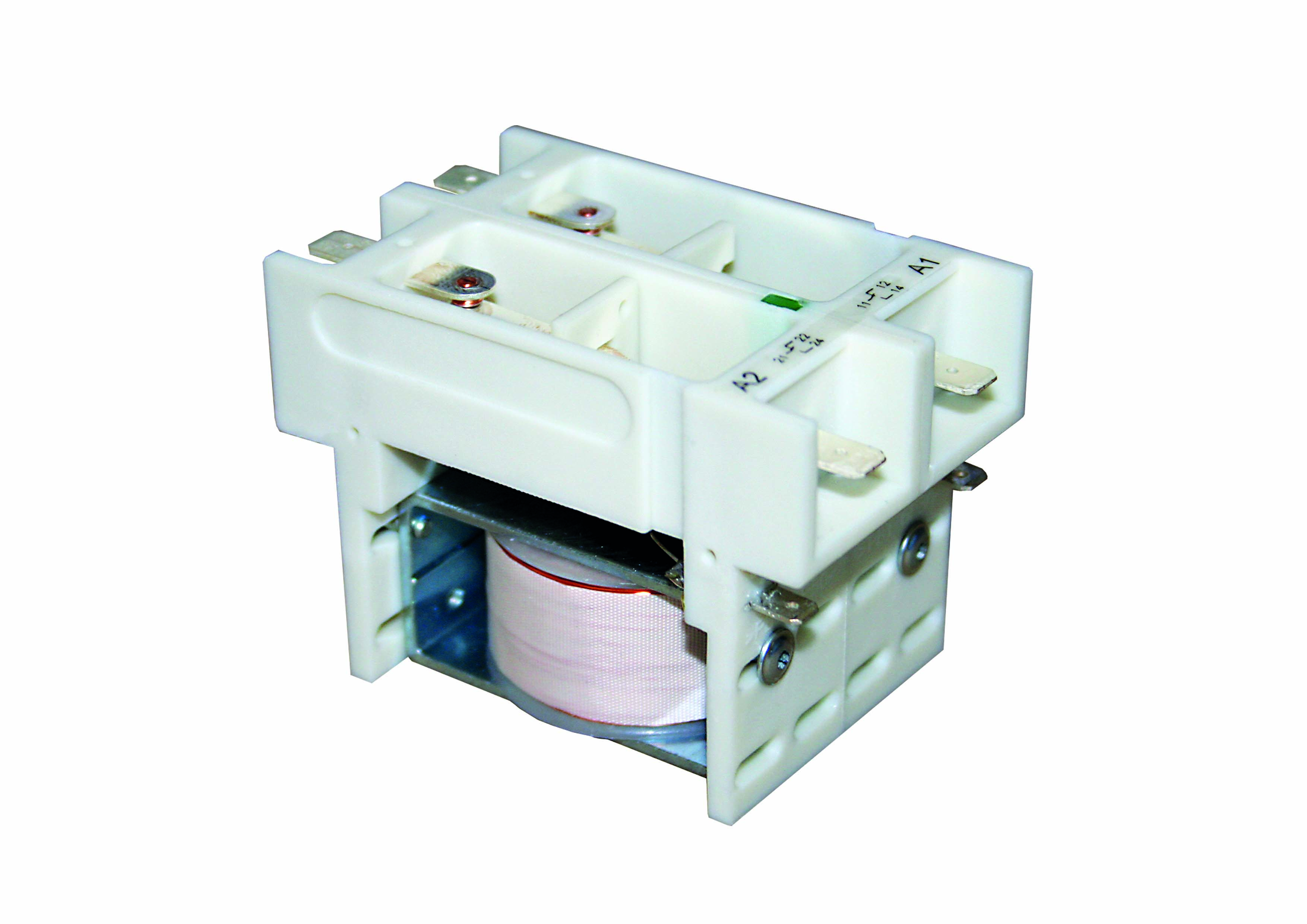

Relè ad alta tensione RL 42

Ordine 60048
EAN 4260254470189
145,00 €
Excl. 22% IVA
176,90 €
Incl. 22% IVA
Disponibile
Dettagli
Servizio tecnico
+49 421 277 9999

Il relè ad alta tensione RL-21 rispetto al relè ad alta tensione RL42 ha di meno solo un invertitore e l’indicatore LED. Il relè ad alto voltaggio è quindi abbastanza sottile. I relè ad alto voltaggio di questa classe hanno una struttura robusta e molti cicli di accensione.

Sintesi

  • Contatti: un invertitore
  • Relè statici per corrente continua
  • Bobina di eccitazione: 24 V DC / 0.20 A
  • Corrente di commutazione max. 5000 VA (impedenza di carico ohmica)
  • Tensione di prova: 8000 VDC
  • Tensione massima di commutazione: 6000 VAC
  • Corrente di commutazione max. 10 AAC
  • Corrente continua max. 30 AAC
  • Gamma di temperatura da -25 °C sino a +40 °C
  • Frequenza di commutazione max. 3 / sec
  • Cicli di commutazione meccanici 5 * 10E+6
  • Struttura base in plastica altamente isolante
  • Conforme alla norma CE, corrispondente alla norma EN 50 191
  • Coils and operating connections safe from interchanging
  • Bobina e porte di connessione interscambiabili
  • Montaggio salvaspazio
  • Display di stato a LED
  • Diodo soppressore per bobina di eccitazione

Dimensioni relè ad alta tensione

  • Larghezza: 40 mm
  • Altezza: 55 mm
  • Lunghezza: 78 mm
  • Peso: 220 g
  • Sistema di collegamento a spina piatta 6,3 * 0,8 mm
  • Collegamento con la bobina di eccitazione a spina piatta 4,8 * 0,8 mm
  • Clip di montaggio per relè ad alta tensione 35 mm (opzionale)
