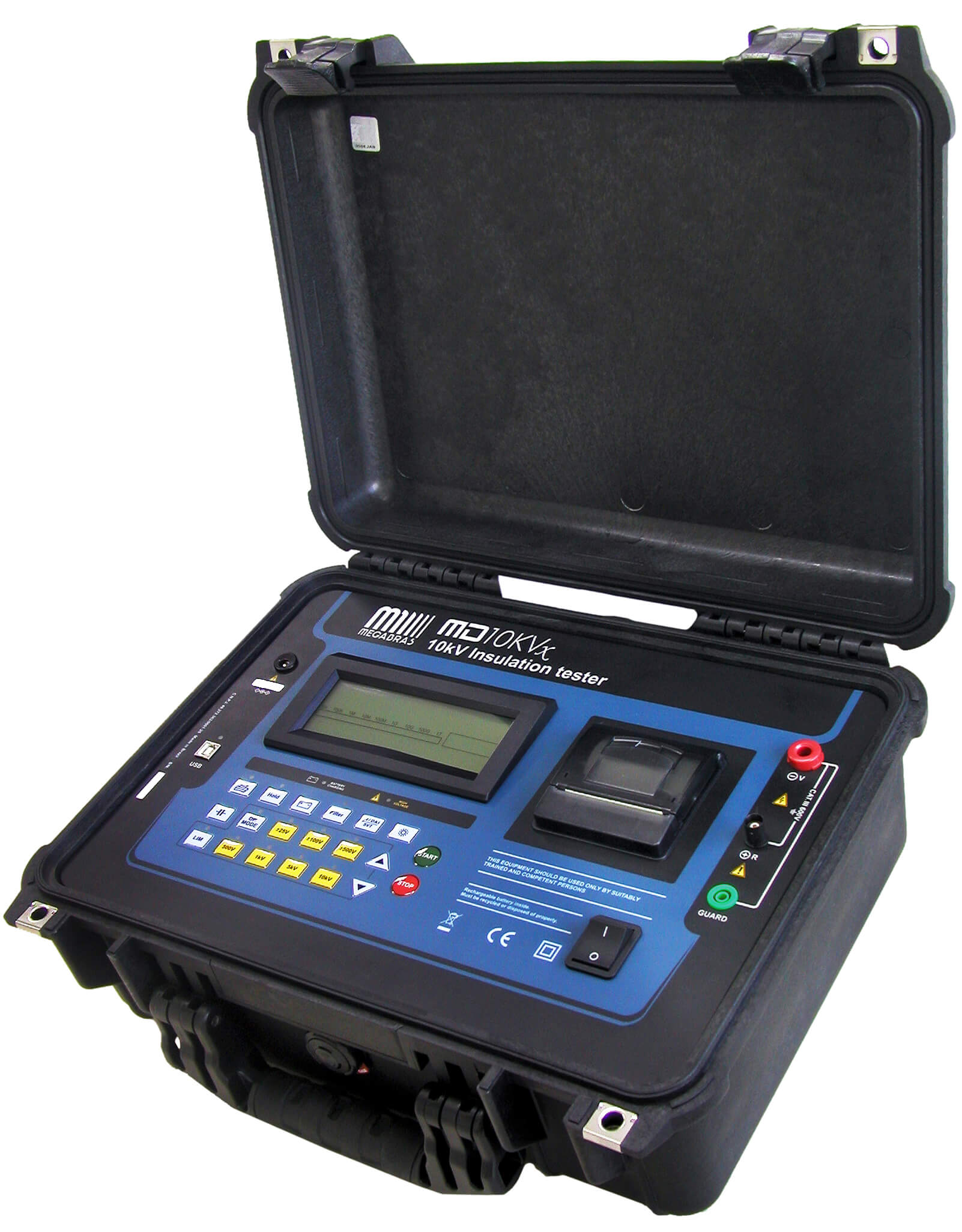

Megohmmetro MD-10kV

Ordine 61853
EAN 4260409222212
2.980,00 €
Excl. 22% IVA
3.635,60 €
Incl. 22% IVA
Merce atteso a breve
Dettagli
Servizio tecnico
+49 421 277 9999

Punti di forza

  • Megohmmetro digitale da 10 KV
  • Controllato da microprocessore
  • Resistenze di isolamento 10 kΩ - 10 TΩ
  • Auto-range
  • Lettura digitale & bar-graph
  • Test automatizzati:
    • Rapporto di assorbimento
    • Indice di polarizzazione, capacità
    • Corrente di dispersione, voltmetro AC/DC
    • Test di tensione a gradini
  • Cronometro fino a 90 minuti
  • Filtro di interferenza-rumore esterno-filtro di interferenza
  • Prova di tensione di gradino
  • Orologio e calendario in tempo reale
  • 4000 letture memoria
  • Porta dati USB isolata
  • Software per la gestione dei dati
  • Batteria ricaricabile

Il tester digitale di isolamento modello MD-10KVx è l'apparecchiatura di analisi dell'isolamento Sourcetronics all'avanguardia ed è uno dei più completi e sofisticati disponibili sul mercato internazionale. Un potente software consente un'ulteriore analisi dei risultati dei test, incluse funzioni come la rappresentazione grafica e la generazione automatica di report. La sua collaudata tecnologia fornisce misure sicure, affidabili e accurate di resistenze di isolamento fino a 10 TΩ, con 4 tensioni di prova preselezionate, 500 V - 1 kV - 1 kV - 5 kV - 10 kV. Altre tensioni di prova possono essere selezionate in passi di 25 V, 100 V o 500 V. Un microprocessore all'avanguardia controlla il funzionamento dell'apparecchiatura e consente l'incorporazione di funzioni avanzate che facilitano le misurazioni:

  • selezione auto-range
  • 4000 letture memoria
  • Voltmetro AC/DC
  • misurazione automatica dell'indice di assorbimento e dell'indice di polarizzazione
  • misurazione della corrente di dispersione e della capacità di misura della corrente di dispersione
  • timer che abilita la programmazione della durata del test
  • pass-Fail test configurabile, test di tensione a gradino
  • orologio e calendario in tempo reale. Cronometro incorporato
  • indicando il tempo trascorso, in minuti e secondi
  • dall'inizio del test, fino a 90 minuti

BlueLogg Software for Megohmmeter I valori misurati vengono trasmessi attraverso l'interfaccia USB o Bluetooth e vengono stampati nella stampante integrata come registrazione del test eseguito. Inoltre, i valori misurati sono memorizzati in una memoria interna non volatile. È possibile memorizzare fino a 4000 misure, per poi trasferirle su un computer che esegue il programma MegaLogg2. Questo software consente un'ulteriore analisi dei risultati dei test, compresa una rappresentazione grafica e la generazione automatica di report. L'orologio e il calendario in tempo reale e il numero di test sequenziale facilitano l'identificazione di ogni test e l'organizzazione di un sistema di manutenzione predittiva tramite analisi dei trend.
L'MD-10KVx è alimentato da una batteria ricaricabile. L'armadio è robusto e leggero, facile da trasportare, resistente agli urti e adatto all'uso in condizioni climatiche avverse. In questo modo il megohmmetro fornisce misurazioni molto affidabili e accurate sia in laboratorio che sul campo.

Cosa c'è nella scatola

  • 2 x puntali di misura (isolamento 25kV)
  • 1 x puntale da test GUARD
  • Cavo di alimentazione del caricabatterie
  • Cavo USB
  • Borsa di protezione
  • Software per PC ST Logger 2.3.1
  • Certificato di taratura di fabbrica
  • Manuale d'uso

Opzioni

  • Stampante integrata (opzionale)
  • 10 rotoli di carta per stampanti (opzione stampante)

Dati tecnici

Tensione di prova: 500V/1KV/2.5KV/5KV/10kV direttamente, un pulsante selezionabile
Da 500V a 5kV in passi da 25V, 100V o 500V
DC, negativo
Lettura della resistenza (10kV): 10TΩ
Voltmetro DC: 15V fino a 600VDC (5% della lettura + 3 cifre)
Voltmetro AC: 15V fino a 600Vrms (5% della lettura + 3 cifre)
Categoria di sovratensione: CAT.III- 600V
Misurazione della corrente di dispersione: 1 nA fino a 1500 nA
±(10 % della lettura + 3 cifre)
Misurazione della capacità: 50 nF fino a 10 µF; 500 V
50 nF fino a 5 µF; 1000 V
30 nF fino a 2 µF; 2500 V
30 nF fino a 1 µF; 5000 V
30 nF fino a 680 nF; 10000 V
Precisione: ±10 % della lettura ± 3 cifre
Corrente di cortocircuito: Max. 2 mA
Accuratezza delle tensioni di prova: ± 3 % delle tensioni di prova nominali su 10 GΩ
Precisione di base del megohmmetro: ± 5 % della lettura da 1 MΩ a 1 TΩ; 10 kV
± 20 % della lettura da 1 TΩ a 5 TΩ; 10 kV
(per tensioni di prova inferiori, il limite superiore sarà ridotto proporzionalmente)
± 20 % della lettura da 10 kΩ a 100 kΩ
± 10 % della lettura da 100 kΩ a 1 MΩ
Uscita dati seriali: RS-232 con isolamento ottico
Calcolo automatico dell'indice di polarizzazione
Calcolo automatico del rapporto di assorbimento dielettrico
Test "Pass-fail" programmabile
Prova di tensione di gradino
4000 letture memoria
Filtro commutabile per rimuovere le interferenze esterne di rumore
Stampante integrata (opzionale)
Cronometro incorporato
Software Megalogg2 di facile utilizzo (viste grafiche e tabellari)
Protezione ambientale IP54 con coperchio chiuso
Classe di sicurezza IEC 61010-1/1990, IEC 61010 1/1992
E.M.C secondo IEC 61326-1
Immunità elettrostatica IEC 1000-4-2
Immunità alle radiazioni elettromagnetiche IEC 61000-4-3
Batteria interna ricaricabile 12V - 3Ah Ni-MH Ni-MH
Caricabatterie per 100 - 240V~ rete elettrica
Campo di temperatura di esercizio: -Da 5°C a 50°C
Intervallo di temperatura di stoccaggio: -Da 25°C a 65°C
L'altitudine: fino a 3000m
Gamma di umidità: 95% RH (non condensante)
Peso: 6.3kg
Dimensioni 406 x 330 x 330 x 174 mm
Marchio CE
