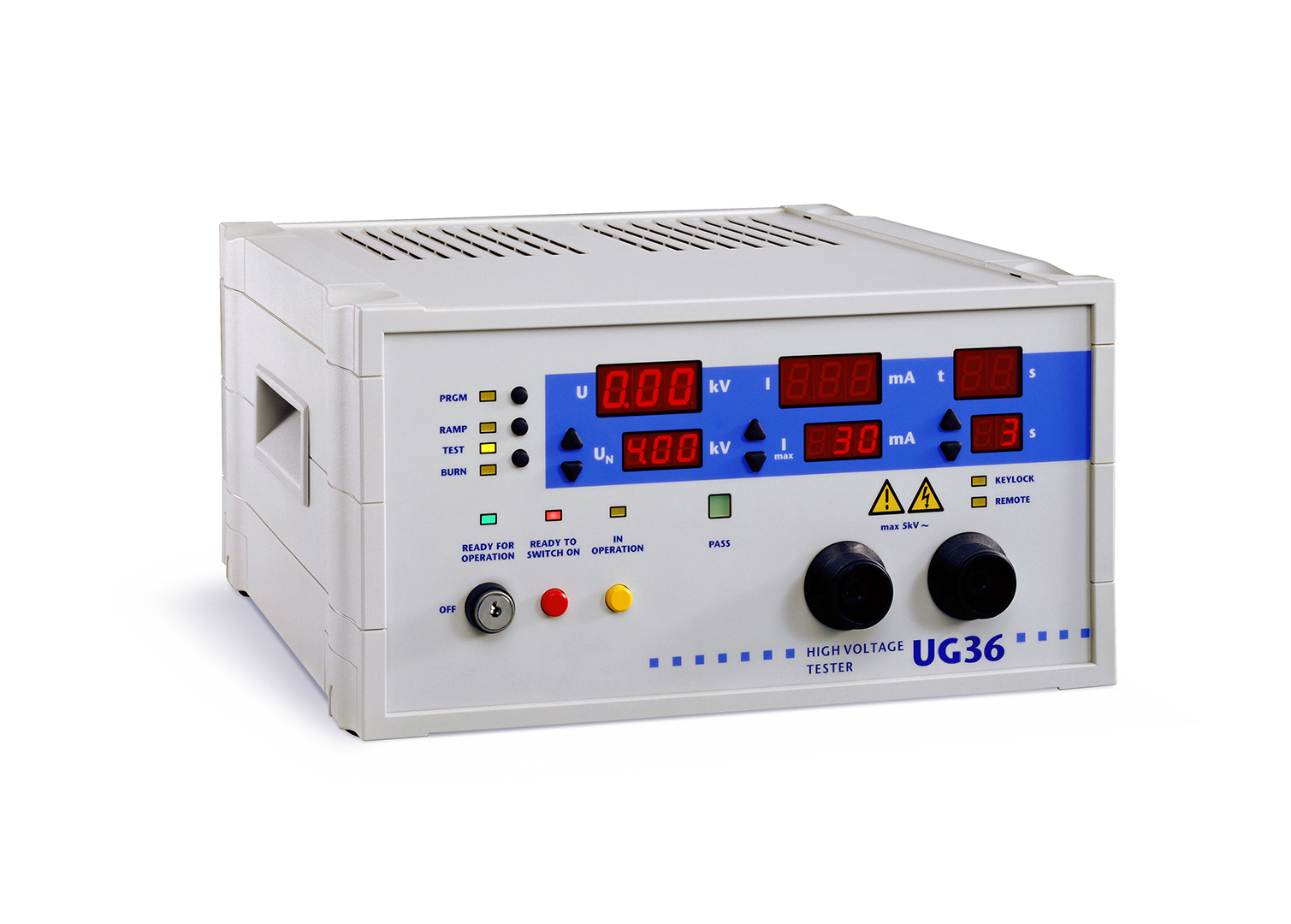

Tester Hipot UG36
3.240,00 €*
Dettagli
UG36 è un tester hipot digitale da 6kVDC con RS232, interfaccia di controllo I/O digitale e CAN. Il tester per hipot UG36 può essere utilizzato sia nelle linee di produzione che nelle officine e nei laboratori. La funzione speciale è il monitoraggio dei contatti.
Salute
- Tester hipot 6kV DC UG36
- Funzione di masterizzazione affidabile
- Monitoraggio dei contatti a 4 fili
- Rottura del contattore
- Avvio automatico
- Parametri di prova programmabili
- Senza potenziale secondo la norma EN50191
- RS232, I/O digitale, CAN
- Corrente di rilascio regolabile
- Terminali (PLC, interruttore a pedale, grotta, funzionamento a 2 mani)
Metodi di prova
- Voltaggio DC: 100V - 6000V
- Risoluzione: 10V
- Accuratezza: 1% ± 2 cifre
- Corrente DC: 0,1mA - 10mA
- Risoluzione: 0,1mA
- Accuratezza: 2% ± 3 cifre
- Corrente di rilascio programmabile
- Test commutabili:
- "test"
- "bruciare"
- Eliminazione delle posizioni difettose
- Tensione d'uscita regolata
Dati tecnici
- Messaggio di errore: ottico, acustico, interfaccia
- Interruttore a tensione zero (protegge l'oggetto da testare)
- Valori target e valori reali visualizzati in modo permanente
- Funzione di blocco dei tasti
- Opzioni del buzzer
- Luminosità del display a LED selezionabile
- Funzione stampante: OK, NOK, sempre
- Tempo di rampa e tipo di rampa
- Calibrazione della durata del test
- Tempo di prova: 1-99s / 1-99min e permanentemente
- Monitoraggio minimo della corrente
- Memoria per 9 impostazioni di parametri
- LED (funzionamento, HV, remoto, masterizzazione)
- 2 pulsanti (funzionamento, HV)
- Interfaccia CAN da estendere al sistema di test
- I/O digitale:
- START / STOP
- PASS / FAIL
- Test in corso - I/O digitale:
- Avvio / Arresto
- PASSO / FALLIMENTO
- Test in corso
- Terminali:
- 2 prese HV a potenziale zero
- Lampada di allarme
- Interruttore a pedale, gabbia di prova, barriera fotoelettrica, linea di produzione, funzionamento a due mani
- Standard di sicurezza elevatissimo:
- Interruttore a chiave che impedisce l'uso non autorizzato
- Alta tensione assolutamente priva di potenziale
- Trasformatore isolato a due pieghe e convertitore di misura
- Indicazione di stato
- Presa di corrente per lampada pilota esterna
- Cicalino di segnalazione integrato
- Prese isolate
- Manopola di attivazione di sicurezza conforme a VDE0104
- Circuito di sicurezza con relè HV ad attivazione forzata
- Alimentazione: 230V, 50/60 Hz, 8A max.
- Temperatura di esercizio: da +5° a +45°
- Umidità dell'aria: 70% (non condensante)
- Atitudine: 2000m
- Custodia industriale compatta (L/H/D): 307/164/273 mm
- Peso: 15,8 kg
- Compatibile con la normativa CE, in conformità alla norma EN 50 191
Cosa contiene la scatola:
- Spina per circuito di sicurezza
- Cavo di alimentazione
- Manuale operativo
- Calibrazione in fabbrica
Opzioni
- Sonda HTP06N HV
- Cavo HVP06C HV con spina
- KLD-SW morsetto a delfino nero
- Lampada di segnalazione WK36
- Maniglia di trasportoRC (supporto)
- HVS06N Prese HV sul retro
