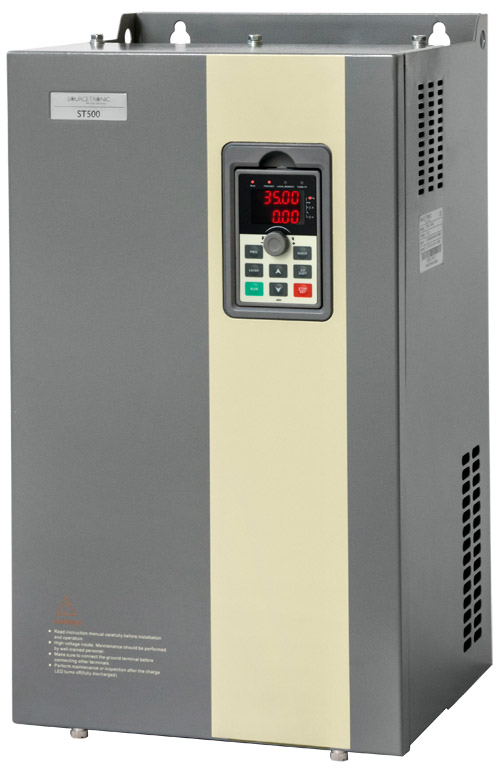

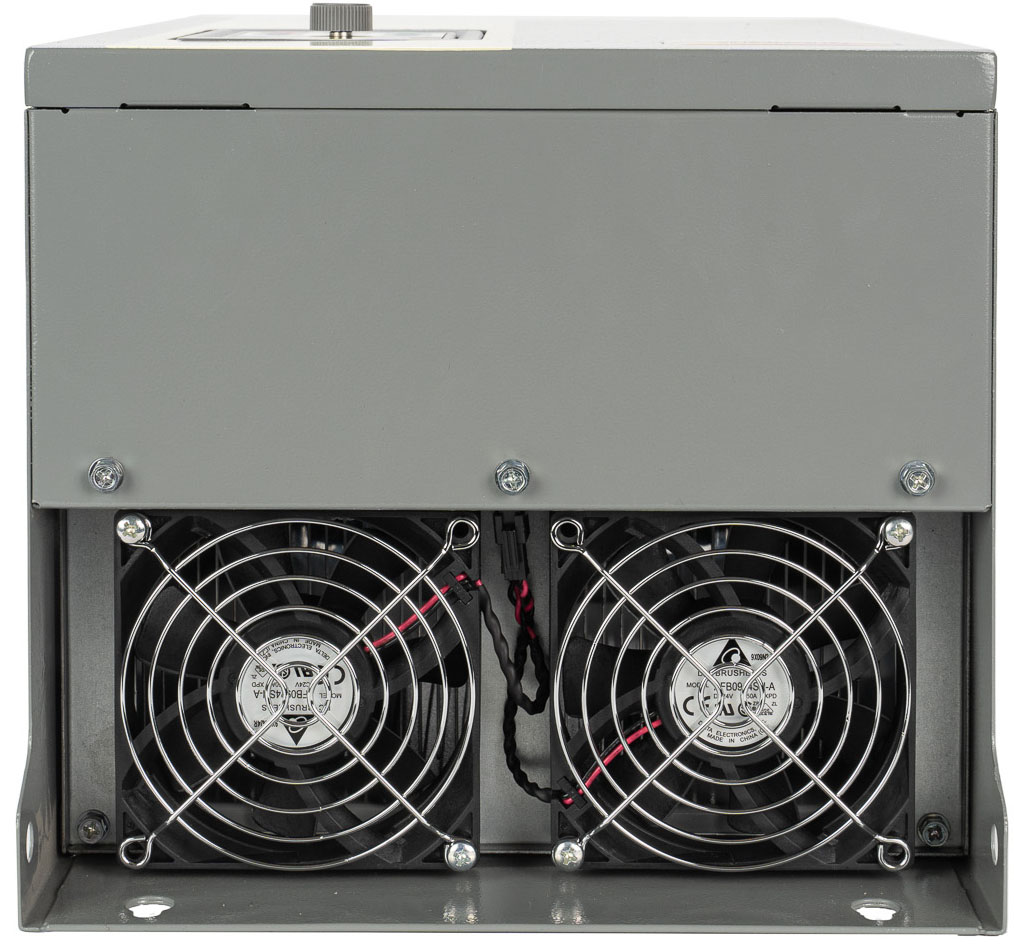

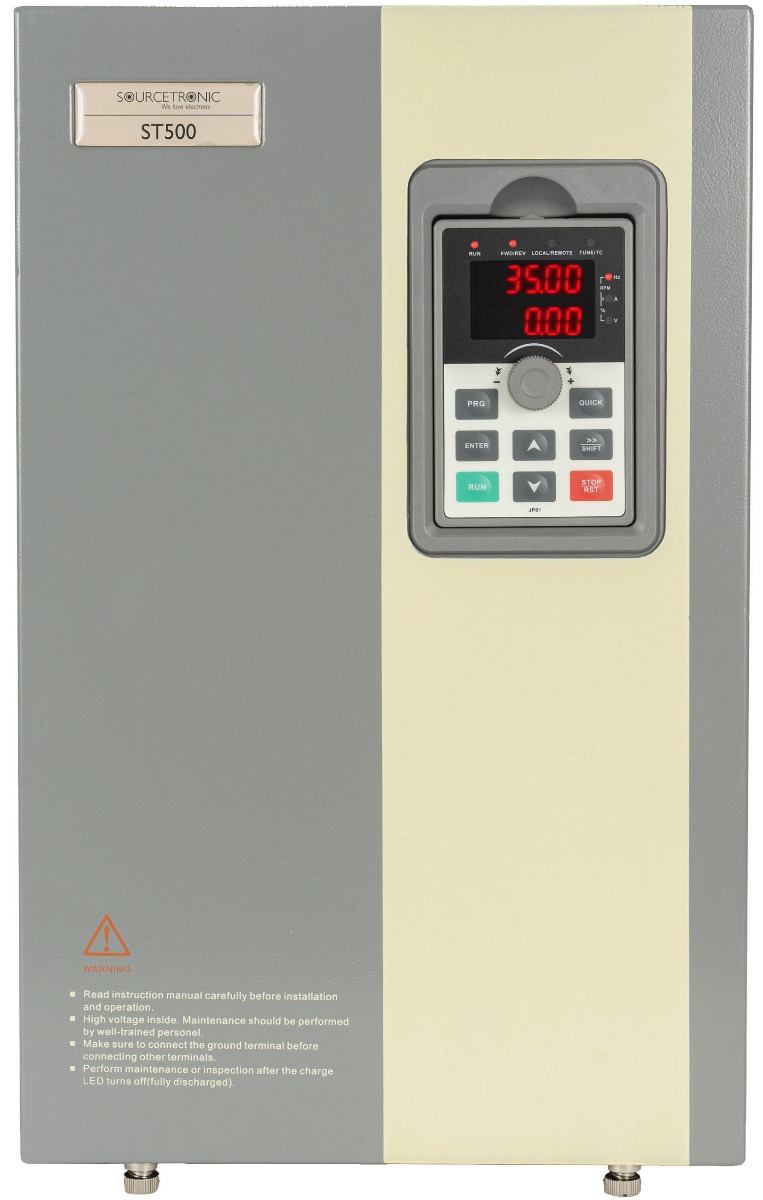

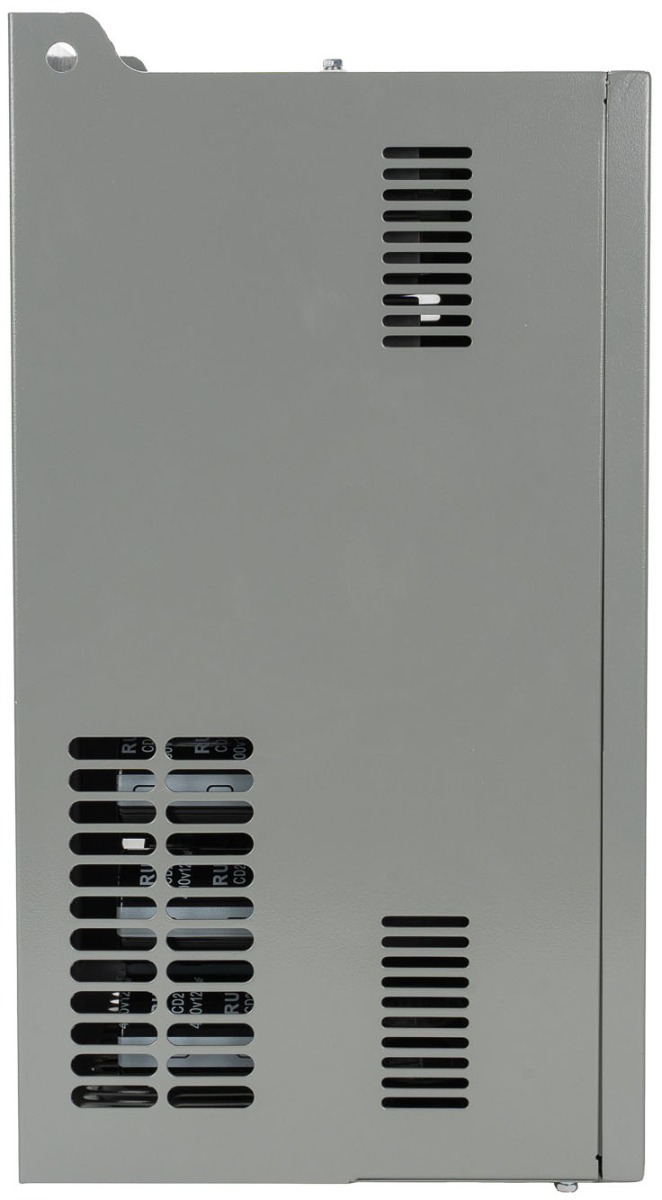

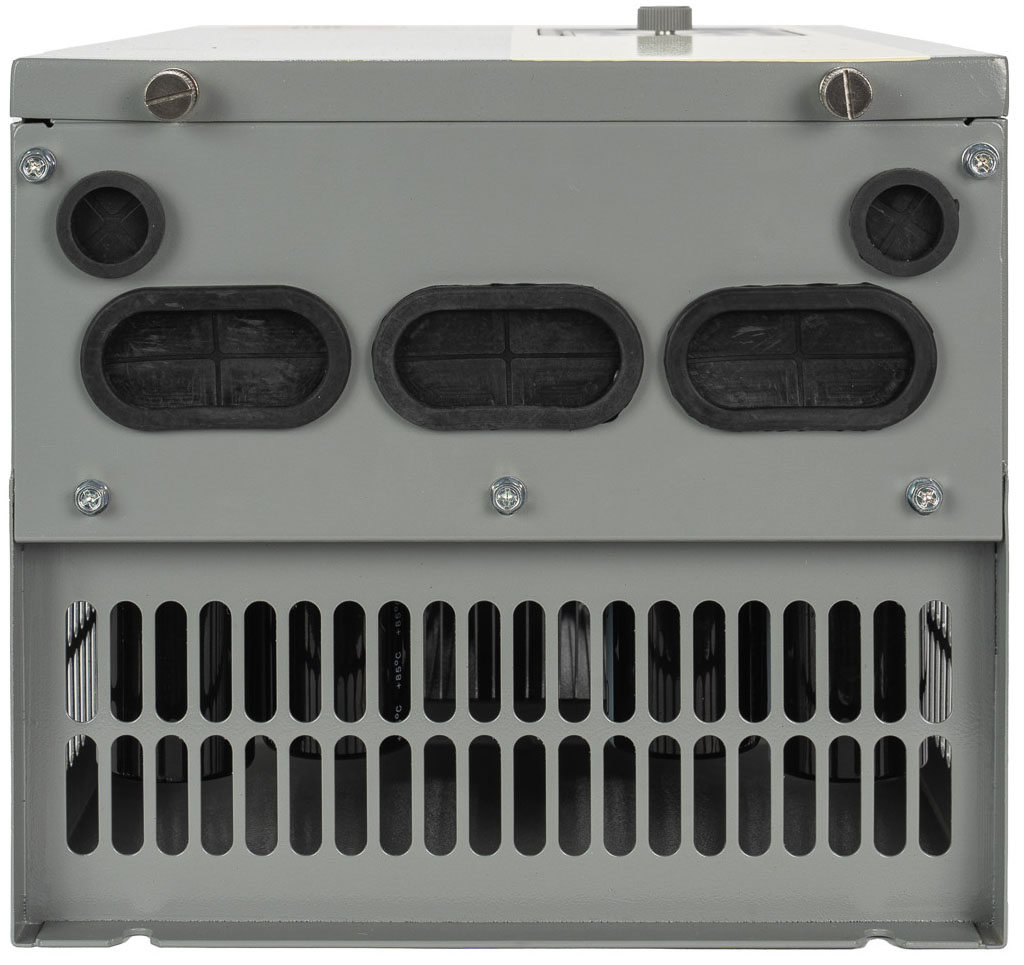

Convertitore di frequenza ST500 93 kW 400V
3.225,00 €*
Dettagli
Convertitore di frequenza 93 kW
Il convertitore di frequenza della Sourcetronic si può utilizzare nell’abito del settore industriale che si occupa di tecnologie di azionamento. Gli ambiti di applicazione sono tutti i settori industriali come ad esempio quello che si occupa della produzione di motori, ventole e pompe. L’alto livello di flessibilità è raggiungibile grazie alla velocità di rotazione variabile mediante l’utilizzo di un convertitore di frequenza. La Sourcetronic viene così incontro alle esigenze specifiche di ogni cliente. Il convertitore di frequenza compatto garantisce comfort anche in fase di utilizzo. Il pannello comandi rimovibile ed il software innovativo offre il massimo livello di comfort.
Sintesi
- Potenza: 55 kW
- Intensità di corrente: 180 A
- Corrente nominale in ingresso: 176 A
- Tensione: 400 V trifase (Rete/Motore)
- Flessibile digitale e modulo I/O analogico
- Pannello di controllo rimovibile
- Regolatore PID potenziato
- Potenziometro per il controllo della velocità più conveniente
- Capacità di sovraccarico: 1 minuto 150% / 2 secondi 180%
- Autoslittamento compensazione
- Standard per la trasmissione seriale dei dati Modbus RS485 integrato
- Manuale di istruzioni interattivo
Ingressi
Ingressi digitali |
|
Ingressi digitali configurabili: | 8 |
Tensione elettrica: | 0 - 24VDC |
Logica di uscita: | PNP / NPN |
Massima tensione in ingresso: | 30VDC |
Numero ingressi a impulsi programmabili: | 1 |
Massima frequenza in ingresso: | 100kHz |
Controllo frequenza: | 0,01Hz |
Ingressi digitali |
|
Numero ingressi analogici: | 3 |
Tipo di ingressi: | AI 1: 0-10V / 0-20mA AI 2: 0-10V / 0-20mA AI 3: 0-10V / 0-20mA o PT100 |
Valore per il controllo frequenza: | max. Frequenz * 0,025% |
Uscite
Uscite (U,V,W) |
|
Modalità di controllo: | Controllo V/F (inverter) e controllo vettoriale o. PG / Controllo vettoriale m. PG |
Tensione in uscita: | 0 - 100% dell’alimentazione elettrica |
Frequenza in uscita: | 0 - 300Hz (controllo vettoriale) 0 - 3200Hz (Controllo V/F) |
Tensione nominale del motore: | 400V |
Tempo di rampa: | 0,0 - 6500,0s |
Funzioni rampa: | Curva ad S / lineare |
Capacità di sovraccarico | 150% della corrente di uscita nominale per un minuto 180% della corrente di uscita nominale per due secondi |
Frequenza portante: | 0,5 kHz - 16,0 kHz regolabile |
Modalità curva V/F: | Lineare / Quadrata / Regolabile |
Uscita digitale / uscita ad impulsi |
|
Uscite programmabili: | 2 |
Tensione elettrica: | 24VDC |
Uscite di commutazione: | NPN |
Frequenza in uscita minima: | 0Hz |
Frequenza in uscita massima: | 100kHz |
Uscita relé |
|
Uscite programmabili: | 2 |
Numero morsetti: | TA1 / TC1 (chiusura) TB1 / TC1 (apertura) |
Potenza massima AC: | 250VAC / 5A |
Potenza massima DC: | 30VDC / 1A |
Numero Funzioni: | 39 |
Uscite analogiche |
|
Uscite programmabili: | 2 |
Intervallo di tensione: | 0 - 10VDC max. 5mA |
Range di tensione: | 0 - 20mA max. Last 250Ohm |
Numero Funzioni: | 16 |
Modbus |
|
RS485 | Integrato |
Funzioni di protezione
Una logica protettiva globale è fondamentale per ogni singolo dispositivo in vostro possesso. I convertitori di frequenza della Sourcetronic soddisfano ogni vostra esigenza anche quella più esigente. Il convertitore oltre a proteggere da sovraccarichi di tensione e sottotensione offre protezione anche da sovraccarichi di corrente, perdita di fase in ingresso e l’arresto del sistema in caso di errori di comunicazione. Il convertitore ha inoltre un sistema di protezione dai cortocircuiti con la messa a terra. Grazie agli amplificatori di potenza ad IGBT è presente anche un dispositivo di protezione dalla sovra-temperatura. Il sistema intelligente di controllo della ventola funziona a seconda della temperatura presente. Avrete la possibilità di mettere in sicurezza i parametri che avete configurato tramite l’impostazione di una password. Qualora nel corso del funzionamento si dovesse verificare un interruzione di corrente inaspettata il convertitore di frequenza, con una latenza massima di 15ms, dispone dell’energia necessaria per continuare a funzionare normalmente. Qualora vi siano delle interruzioni di corrente prolungate verrà calcolata la velocità del motore e si metterà in funzione regolando e modificando di conseguenza la sua velocità.
Display
- Funzioni durante il funzionamento:
- Frequenza effettiva
- Frequenza di riferimento
- Tensione circuito intermedio
- Tensione in uscita:
- Alimentazione motore
- Potenza in uscita
- Coppia motrice di avviamento
- Stato del morsetto
- Valore analogico in ingresso
- Frequenza di rotazione effettiva del motore
- Segnale regolatore PID
- Segnalazione errore
- Tempo
- Genere
- Tensione
- Corrente
- Frequenza
- Stato del convertitore
- Display LED
- Trasmissione dei parametri
- Blocco tasti
Tipi di alloggi e dimensioni
dimensioni dell´alloggiamento
Modello |
Tensione nominale: |
Uscita-
|
Nominale
|
Nominale
|
Struttura-
|
Installazione-
|
9S4 | trifase 400 V | 93 | 180 | 176 | 575x355x328 | 250x555x10 |
- Umidità in funzione 5-90%
- Temperatura ambientale
- Temperatura ambientale da 20 a 65°C
- Utilizzabile fino a 1000 m s.l.m.
- Resistenza a vibrazioni inferiore a 5.9m/s²
- Compatibilità elettromagnetica conforme alla norma EN 61800-3:2004+A1:2012
- Standard di sicurezza EN 61800-5-1:2007
- Peso 60 kg
- Convertitore di frequenza ST500 93 kW
- Manuale di istruzioni
- DE - ST500 Kurzanleitung (1.19 MB)
- EN - ST500 User Manual (12.95 MB)
- DE - ST500 Bedienungsanleitung (12.51 MB)
- DE - ST500 Quickstart Guide (3.09 MB)
- DE - ST500 Inbetriebnahme Übersicht (83.07 KB)
- ST500 STEP 3D Files (35.92 MB)
- DE - ST500 Datenblatt (8.27 MB)
- EN - ST500 Abridged Manual (1.4 MB)
- ST500 EPLAN Makros (1.71 MB)
