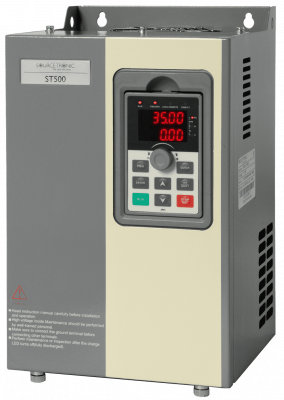

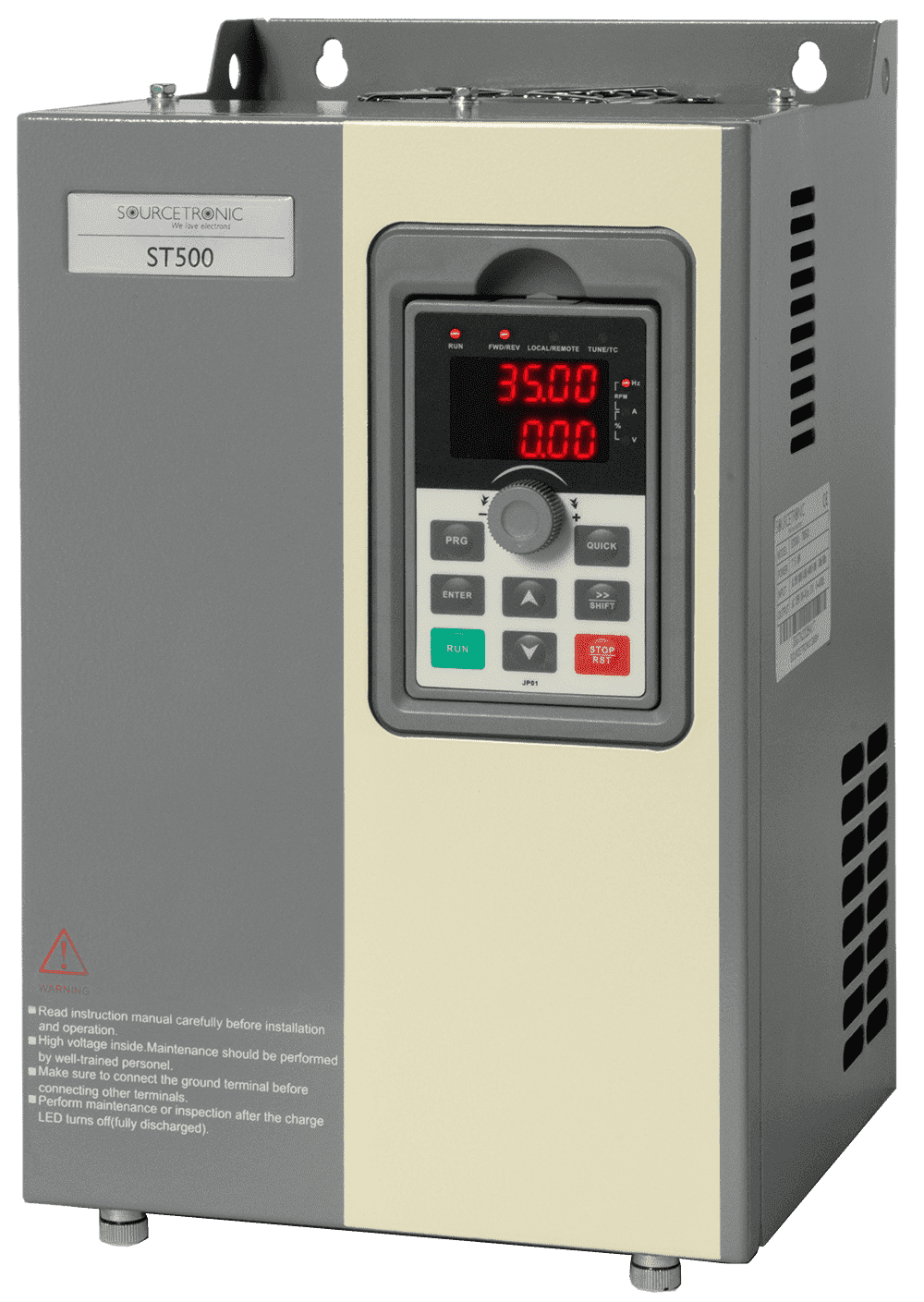

Convertitore di frequenza ST500 15kW 400V
648,22 €*
Dettagli
Info sui prodotti "Convertitore di frequenza ST500 15kW 400V"
Punti di forza
- Potenza: 15 KW
- Corrente nominale di ingresso: 35A
- Corrente di uscita nominale: 32 A
- Tensione:
- 400VAC, +-10% (rete: trifase/motore: trifase)
- Frequenza: 50/60Hz, +-5%
- Filtro EMC categoria C3 integrato
- Dimensioni (Lumeno/A/L/D): 300 / 190 / 198 mm
- "Plug & Play":
- Preimpostazione ottimale dei parametri
- Breve tempo di installazione
- Facile e intuitiva operazione di avvio
- I/O digitali e analogici flessibili
- Velocità del motore regolabile tramite potenziometro
- Capacità di sovraccarico: 1min. 150% / 1 sec. 180%
- "Open-Loop-Boost-Mode"
- 150% di coppia vicino a 0Hz
- Compensazione automatica dello scorrimento
- Funzioni PID estese
- Uscita a impulsi 0-50kHz
- Funzione di arresto
Dati tecnici
- Start/Stop-rampa lineare: 0.0-6500.0s
- Segnale di feedback PID DC(0-10V), DC(0-20mA)
- Frequenza nominale del motore 50Hz e 60Hz
- Avanti e retromarcia
- Rilascio controllore/terminali/Bus
- 16 velocità fisse possono essere liberamente impostate e scelte dai segnali di ingresso
- 10 modi per controllare la velocità
- Passo meno impostazione della frequenza PWM 1kHz-15kHz
- Slot per prolunghe: controllo pompe speciali, espansione I/O, encoder incrementale
- Frequenza di uscita:
- Controllo vettoriale: 0-400Hz
- Controllo V/F: 0-320Hz
- Modo di controllo:
- Controllo V/F (lineare, quadrato)
- Controllo vettoriale W/O PG
- Precisione: 0,5%
- Controllo della velocità:
- Campo di controllo 1:100
- Precisione 0,5%
- Coppia:
- Spinta automatica per basse frequenze fino a 1Hz
- Aumento manuale 0,1% - 30%
- Tempo di risposta: <40ms
- Coppia di spunto: 150% da 0,5Hz
- Limiti di velocità regolabili
- Tecnica a circuito chiuso
- Esposizione:
- Frequenza, corrente, tensione, tensione, coppia, PID, ....
- Messaggio di errore
- Blocco tastiera
- Funzioni automatiche:
- Indicazione dei parametri del motore
- Regolazione della tensione (AVR)
- Commutazione a tensione zero - commutazione
- Limitazione di corrente attiva
- Riavvio dopo un'interruzione dell'alimentazione elettrica
- Compensazione dello scorrimento
- Funzione di frenatura a corrente continua (tempo, intensità, frequenza) e controllo JOG
- Riduzione dei rumori del motore causati da una precisa funzione PWM
- Elegante prevenzione delle vibrazioni grazie al blocco delle frequenze
- Velocità variabile a coppia continua
- Memoria errori
- Temperatura -10°C fino a +40°C sul livello del mare senza riduzione di potenza
- Temperatura di stoccaggio -20°C fino a +65°C
- Umidità 90% RF - senza condensazione
- Altitudine fino a 1.000m sul livello del mare senza riduzione di potenza
- Norme di sicurezza secondo EN 61800-5-1:2007
- Tolleranza elettromagnetica secondo EN 61800-3:2004+A1:2012
- Prova di vibrazione inferiore a 5,9m/s² = 0,6g
- Classe di protezione: IP20 (IT 60529), NEMA 1
- Conforme alla direttiva RoHS
- Conformità CE
Concetto di protezione integrata
- Protezione al 100 % contro la dispersione verso terra
- Sovratensione e sottotensione
- Sovracorrente e sottocorrente
- Protezione dal surriscaldamento
- Stallo di sovratensione
- Protezione dal surriscaldamento
- Errore di comunicazione
- Anomalia del feedback PID
- Raffreddamento in base alla potenza nominale (temperatura del ventilatore controllata)
- Protezione con password
- Auto-test dopo il riavvio
- Interruzione dell'alimentazione elettrica bypass
Interfacce I/O
- I/O digitale e analogico - configurazione flessibile
- 8 ingressi digitali 9-30VDC (PNP/NPN)
- 3 uscite analogiche (0-10V / 0-20mA)
- 2 uscite digitali 0-24VDC / 0-40mA
- Uscita a impulsi 0-50kHz
- 2 ingressi analogici 0-10VDC, 0-20mA
- 2 uscite a relè (250VAC/30VDC, 5A)
- Interfaccia RS485
Accessori
- Dispositivi: serie ST300 (beta) / ST500 / ST600
- Struttura chiara dei parametri
- Facile modifica dei parametri
- I parametri possono essere salvati sul PC e stampati tramite una stampante
- I file dei parametri salvati possono essere ricaricati come backup
- Comunicazione tramite cavo adattatore USB-RS485
- Comunicazione comoda tramite Bluetooth
- Dispositivi: ST500 & Pacchetto hardware 60664
- Sicuro e protetto con Modbus/TCP Security
- Programmazione intuitiva dei parametri
- Grafica in tempo reale per il monitoraggio e la messa a punto
- Controllo manuale dell'arresto/spegnimento/automatico
- Velocità regolabile tramite potenziometro virtuale
- Descrizioni dei parametri comprensibili
- Descrizioni dettagliate di allarmi/guasti e contromisure
- Compatibilità: Android
- Resistenza 40 Ohm
- Potenza nominale: 1500 W (potenza di frenata continua con adeguata dissipazione del calore)
- Intervallo tensione di funzionamento: fino a 400 V
- Classe IP IP00 / IP33
- Resistente agli agenti atmosferici e alle vibrazioni
- Semplice installazione e fissaggio degli elementi riscaldanti
- Grado di protezione IP20
- Corrente nominale: 42 A a 40°C (la corrente nominale deve essere superiore alla corrente di ingresso del convertitore di frequenza)
- Tensione: 400 V AC
- Categoria: C2
- Riduce i picchi di tensione
- Attenua la radiazione elettromagnetica
- Consulenza telefonica
- Progettazione e messa in servizio
- Parametrizzazione individuale
- Funzionamento del programma
- Elenco dei parametri
- Tensione nominale: 3x 400 Vac
- Gamma di tensione: 3 x 0 - 500 Vac
- Corrente nominale: 30 A
- Per una potenza nominale del motore di circa 15,00 kW
- Induttanza: 0,210 mH
- Frequenza di dimensionamento: 0 - 50 Hz
- Frequenza di clock: 3 - 8 kHz
- Tensione di alimentazione: 3 x 400 Vac
- Tensione nominale (IEC): 3 x 690 Vac
- Tensione nominale (UL): 3 x 600 Vac
- Tensione di cortocircuito uK: 4 % @ 400 Vac
- Caduta di tensione: 9,2 Vac @ 400 Vac
- Corrente di alimentazione: 3 x 40 A
- Frequenza di funzionamento: 50 - 60 Hz
- Induttanza: 0,740mH
- Tolleranza di induttanza: ±10 %
- Prezzo al metro
- Numero di nuclei e mm² per conduttore: 4G6 (3x 6mm² nero e 1x 6mm² PE)
- Diametro esterno in mm: 17,0
- Cavo di collegamento per azionamenti elettrici ad alta potenza
- Ottimizzato per i campi elettromagnetici e con doppia schermatura
- La simmetria 3+3 riduce le interferenze di modo comune
- Rated voltage: 3 x 400 Vac
- Voltage range: 0 - 520 Vac
- Voltage drop: 8.7% @ 400
- Rated current: 32A
- for motor rated output approx. 15kW
- Rated frequency: 0 - 150 Hz
- Switching frequency: 4 - 8 kHz
- Potenza del motore: fino a 15 kW / 400 V
- Corrente nominale: 32 A
- Convertitore di frequenza integrato ST500
- Filtro di rete STFI (ambiente C2)
- Strozzatura del motore
- Protezione contro il funzionamento a secco tramite misurazione della corrente
- Protezione esterna contro il funzionamento a secco
- Monitoraggio della temperatura del motore (PT100/PT1000/PTC)
- Protezione da sovratensione, sottotensione e sovraccarico
- Monitoraggio della simmetria di fase
- Protezione con password
- Potenza (motore): fino a 15 kW
- Tensione di uscita (motore): 0-400 VAC 0-50 Hz
- Frequenza massima: fino a 3200 Hz
- Tensione di funzionamento: 400 VAC 50/60 Hz
- Corrente nominale (inverter): 35 A
- Fusibile di riserva: 63 A
- Cavo di alimentazione: max. 6 mm² in rame
- Cavo motore: max. 6 mm² rame, lunghezza max. 50 m (schermato)
- Grado di protezione: IP54, EN60529/NEMA4
- Peso: 50 kg
