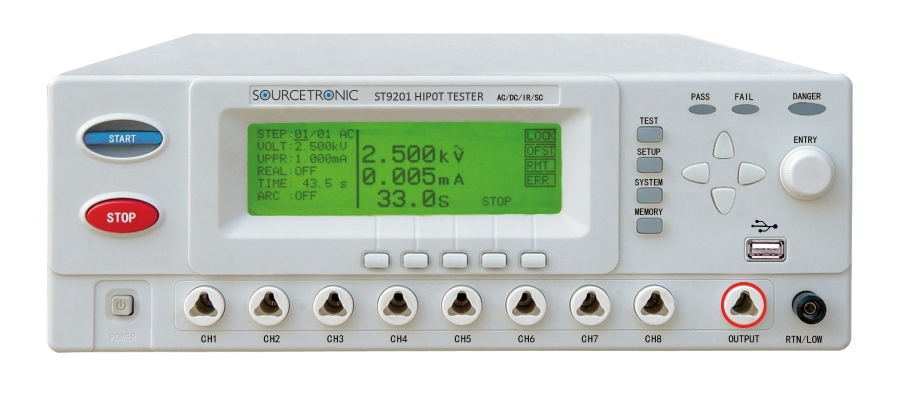

Testeur de hipot ST9201S (Rental device)

Les points forts

• Testeur de tension et d'isolation AC / DC à portée de main
• 240×64 Dot-matrix graphic LCD display
• Fonction de détection de décharge rapide et d'arc
• Fonction de protection du corps
• Scanner matriciel 8 canaux intégré pour une utilisation pratique
• Set voltage high time, test time, and voltage dropping time randomly for different load, DC withstanding voltage current judging & ; waiting time
• 100 étapes de test mémorisées par groupe, 50 groupes au total, et le nombre total d'étapes de test est limité à 500
• Fonction de correction du numéro de base du courant
• RS-232C, handler et interface SCAN

Données techniques

• 8-channel matrix scanner
• Mémoire : 50groupes, 100 pas par groupe, 500 pas au total
• Voltage rise-time : 0.1s - 999s
• Voltage fall-time : 0.1s - 999s
• Voltage wait-time : 0.1s - 99.9s (uniquement pour DC) (pas 9201)
• Réglage du temps de test 0.3s - 999s

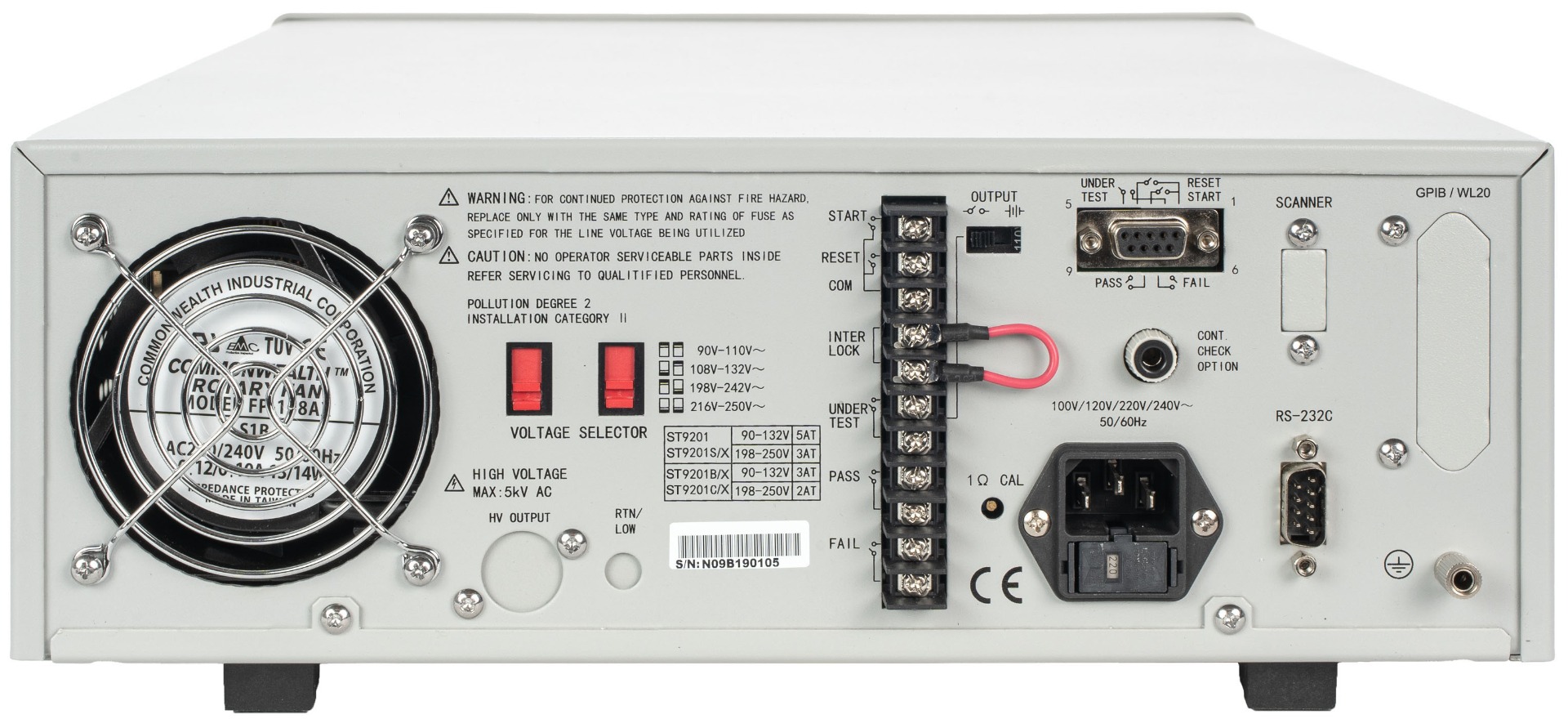

• Interfaces : USB, RS232, HANDLER, REMOTE I/O, SCAN
• Alimentation électrique : 230V / 50Hz
• Dimensions (W/H/D) : 340/120/438.50 mm
• Poids : 20 kg
• CE - conformité

Méthodes de test

Test de compréhension de la tension

• Output voltage
• AC : 0.05kV - 5kV ± 1.0% de lecture + 5 digit, (50Hz ,60Hz optionnel)
• DC : 0.05kV - 6kV ± 1.0% de lecture + 5 digit (pas 9201C)
• Taux d'ajustement de la tension : ≤ 1.0% +10V (puissance nominale)
• Gamme de test de courant
• AC : 0.1mA - 3mA
• DC : 0.01mA - 10mA
• Test accuracy ± 1.0% de lecture+5 digit
• Fonction de décharge : décharge après la fin du test (DCW)

Test de résistance à l'isolation (pas 9201C)

• Tension de sortie :
• 0.05kV - 1kV ± 1.5% de lecture + 5V
• Gamme de test de résistance :
• 0.1MΩ - 10GΩ, Gamme de courant comprise entre 10nA - 10mA
• Résistance test accuracy:
• 500V-1000V 1MΩ - 1GΩ ± 5% de lecture + 5 digit / 1GΩ - 10GΩ ± 10% de lecture + 5 digit
• 50V-500V 0.1MΩ - 1GΩ ± 10% de lecture + 5 digit
• Fonction de décharge : décharge après la fin du test

Détection d'arc

• Gamme de mesure :
  • AC : 1mA - 3mA
  • DC : 1mA - 10mA

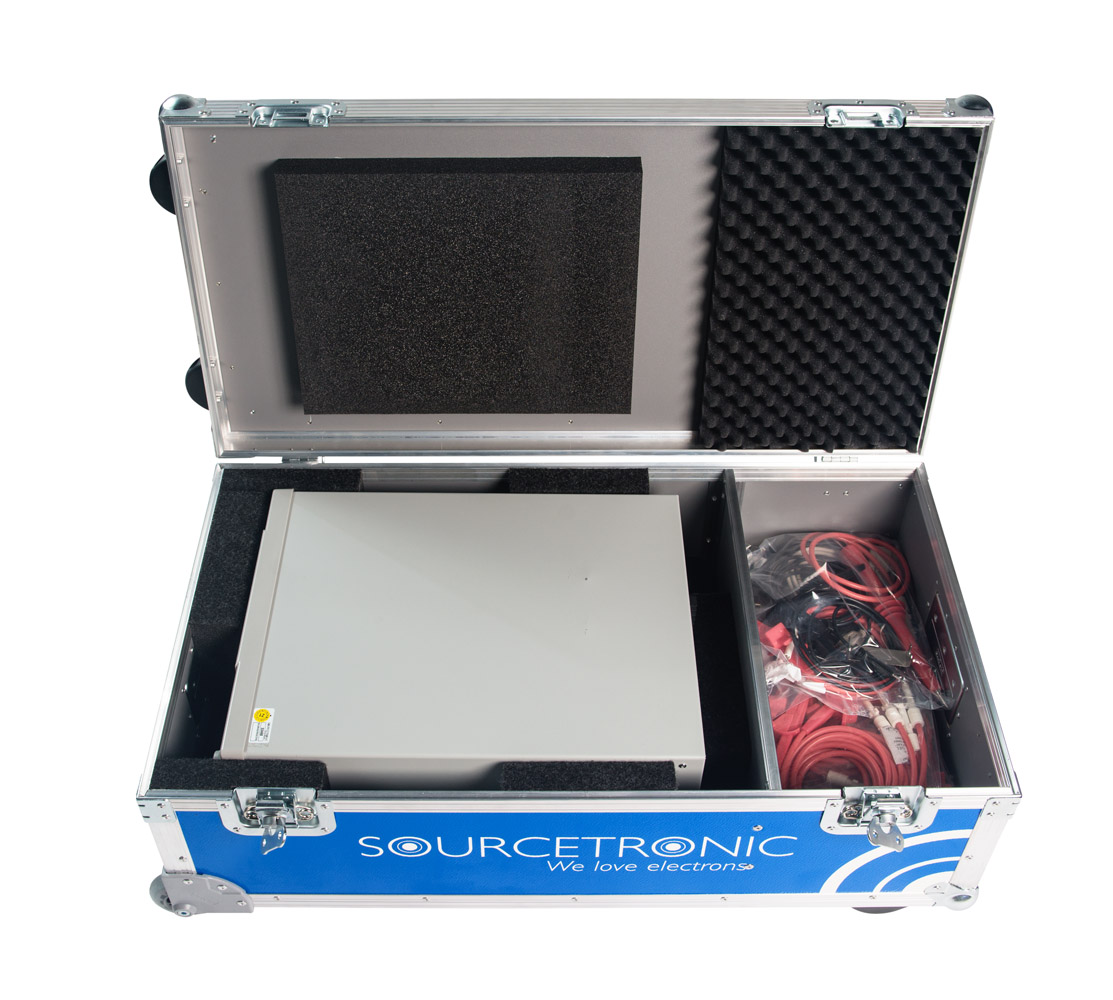

Qu'est-ce qu'il y a dans la boîte:

• ST90003R Câble de connexion HV avec clip de test
• ST90003B Câble de connexion à la terre HV avec clip de test
• ST90002 HV sonde de test
• Certificat d'étalonnage en usine
• Cordon d'alimentation
• Manuel d'utilisation
