Testeur de conducteur RS36B-100
Prix sur demande
Détails

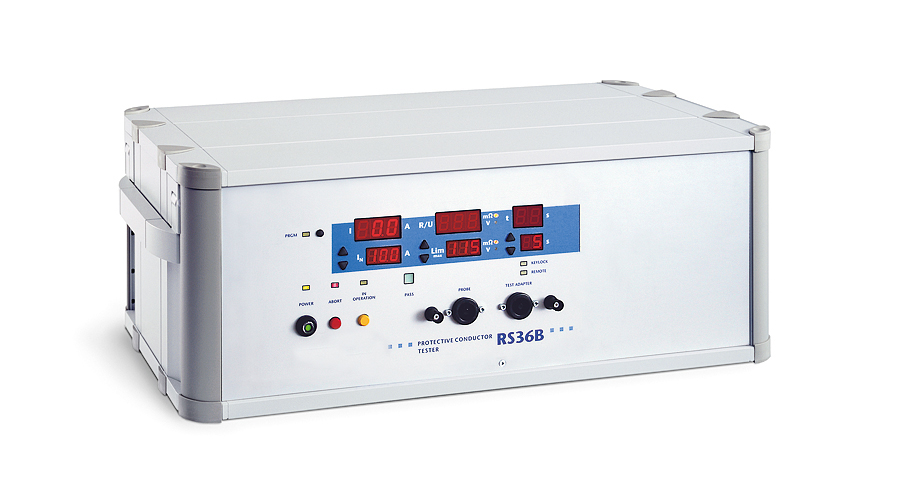

Informations sur le produit "Testeur de conducteur RS36B-100"
Le RS36B-100 est un testeur de continuité de terre (PE) pour véhicules ferroviaires utilisant une technique de mesure 4 fils pour des courants d'essai de 10 à 100 A AC, avec des limites de résistance de 1 à 500 mΩ (de 0 à 20 A) ou de 1 à 200 mΩ (au-delà de 20 A jusqu'à 100 A). Les chemins source et sense sont séparés, de sorte que la résistance des câbles de mesure et de raccordement n'influence pas le résultat. L'appareil convient aussi bien pour un fonctionnement autonome que pour une commande à distance via logiciel PC ou applications spécifiques au client.
Points forts
- PE - test de continuité de terre : 10 - 100 A AC, 1 - 200 mΩ (plage 100 A), 1 - 500 mΩ (plage 20 A)
- 6 - 12 V, technique de mesure 4 fils
- Verrouillage du clavier et surveillance du courant minimal
- Commande à distance possible (Windows DLL, ASCII, .NET Framework Assembly, LabVIEW via .NET Framework Assembly, DataView, E/S numérique)
- Démarrage de l'essai via un bouton de démarrage dans la pointe de test
- 15 jeux de paramètres librement programmables
- Signalisation des défauts : acoustique, optique et via interface
Essai électrique : test PE 10 - 100 A AC, 500 / 200 mOhm
Courant d'essai |
|
| Plage de réglage : | 10 - 100 A AC |
| Résolution, digit : | 0,1 A |
| Incertitude de mesure, précision : | 1 % de la valeur mesurée +/- 2 digits |
| Forme d'onde : | sinusoïdale, dépendante du réseau |
| Affichage valeur réelle : | afficheur LED 13 mm, rouge |
| Affichage valeur de consigne : | afficheur LED 10 mm, rouge |
Résistance |
|
| Plage de réglage, limite : | 1 - 500 mΩ (0 - 20 A) 1 - 200 mΩ (> 20 A - 100 A) |
| Résolution, digit : | 1 mΩ |
| Incertitude de mesure : | 1 % de la valeur mesurée +/- 2 digits |
| Affichage valeur réelle : | afficheur LED 13 mm, rouge |
| Affichage valeur de consigne : | afficheur LED 10 mm, rouge |
Durée d'essai |
|
| Plage de réglage durée d'essai : | 1 s - 99 min, illimité |
| Plage de réglage temps de rampe : | 0,5 s - 99 s |
| Résolution jusqu'à 10 s : | 0,1 s (digit) |
| Résolution affichage > 10 s : | 1 s |
| Incertitude de mesure : | +/- 1 digit |
| Début de la durée d'essai : | La durée d'essai ne débute qu'une fois le courant d'essai totalement atteint |
| Durée d'essai minimale : | 1 s |
| Affichage valeur réelle : | afficheur LED 13 mm, rouge |
| Affichage valeur de consigne : | afficheur LED 10 mm, rouge |
Boîtier, données de l'appareil, environnement & sécurité
Données générales de l'appareil |
|
| Tension d'alimentation : | 230 V, 50 Hz / 60 Hz |
| Raccordement secteur : | fiche Schuko |
| Tolérance tension d'alimentation : | +/- 10 % |
| Consommation de courant : | max. 8 A |
| Fusible : | 8 A, T, 5 x 20 mm, 250 V |
| Affichages : | LED, affichage permanent des valeurs de consigne et réelles |
| Réglage des paramètres d'essai : | manuel ou entièrement automatique via interface (Windows DLL, ASCII, .NET Framework Assembly, DataView) |
| Mémorisation des paramètres d'essai : | 15 jeux de paramètres librement programmables |
| Signalisation des défauts : | acoustique, optique et via interface |
| Sorties en face avant : | 2 raccordements de mesure pour la mise en contact de l'objet testé, raccordements arrière en option |
| Dimensions (L x H x P) : | 585 x 212 x 325 mm |
| Poids : | env. 25 kg |
| Boîtier : | plastique, RAL 7035 |
| Équipement standard livré : | notice d'utilisation, câble secteur, fiche de circuit de sécurité |
| Étalonnage : | étalonnage usine avec certificat d'étalonnage inclus, étalonnage DAkkS disponible en option |
Conditions ambiantes |
|
| Boîtier : | IP20 |
| Humidité : | max. 80 %, sans condensation |
| Plage de température admissible : | + 5 à + 40 °C |
| Altitude max. au-dessus du niveau de la mer : | 2 000 m |
| Refroidissement : | passif, refroidissement actif disponible en option |
Sécurité électrique et normes |
|
| EN 61010-1 : | Prescriptions de sécurité pour appareils électriques de mesure, de commande, de régulation et de laboratoire |
| EN 61326-1 : | Appareils électriques de mesure, de commande, de régulation et de laboratoire – exigences CEM |
| EN 61000-3-3 / EN 61000-3-2 : | Compatibilité électromagnétique (CEM) |
| EN 50191 : | Installation et exploitation d'installations d'essai électriques |
| Degré de pollution : | 2 |
| Classe de protection : | 1 |
Utilisation, options de démarrage & interfaces
Configuration avancée de l'appareil |
|
| Verrouillage du clavier : | configurable individuellement |
| Configurateur de signaux : | configuration individuelle des sorties de résultat numériques |
| Options de buzzer : | configuration individuelle des signaux acoustiques |
| Affichage LED : | luminosité des éléments d'affichage réglable |
| Options de démarrage : | configuration individuelle des modes de démarrage |
| Sélection langue et mode pour imprimante externe : | impression en cas de PASS, FAIL, toujours ou désactivée ; formats : impression bande ou format CSV |
Options de démarrage de l'essai |
|
| Bouton de démarrage sur l'appareil : | démarrage de l'essai via un bouton en face avant |
| Démarrage via interface série : | démarrage déclenché par une commande supérieure (automate ou PC) |
| Démarrage via interface numérique : | démarrage via E/S numérique, p. ex. automate, pédale, bouton-poussoir, etc. |
Interfaces |
|
| Control / E/S numérique : | Interface numérique pour le raccordement d'un automate, d'une pédale ou d'un panneau de résultat/commande avec des signaux tels que start, stop, résultat PASS/FAIL et essai en cours |
| Interface RS232 / PC : | Pour le raccordement à un PC. Tous les paramètres d'essai sont réglables depuis la commande supérieure ; les valeurs de consigne souhaitées sont réglées automatiquement par l'appareil. L'interface permet également une acquisition permanente des données et un contrôle du statut. Côté PC, le progiciel de gestion des données DataView ou un pilote (Windows DLL, ASCII, .NET Framework Assembly) est disponible pour des applications propres |
| Impression RS232 / ASCII : | Pour un raccordement direct à un programme terminal ou une imprimante de protocole. En alternative à la commande à distance par PC, l'appareil transmet en continu les résultats au format ASCII. La langue d'impression est réglable |
| Interface CAN : | Pour étendre le système d'essai avec des fonctionnalités supplémentaires et d'autres niveaux d'extension. Un nombre quelconque d'appareils ETL et de composants CAN peuvent être reliés et commandés à distance via cette interface |
Raccordements - objet testé
| Raccordement de mesure boîtier : | raccordement de mesure 7 broches en face avant pour la mise en contact de l'objet testé via une pointe de test avec bouton de démarrage et LED de résultat. En option, une pince de contact peut également être branchée pour un raccordement fixe |
| Raccordement de mesure secteur : | raccordement de mesure 4 broches en face avant pour la mise en contact de l'objet testé via un adaptateur de câble adapté, p. ex. fiche Schuko ou bornes rapides pour objets testés avec extrémités de câble ouvertes. En option, une deuxième pointe de test ou une pince de contact peut être branchée pour un raccordement fixe |
Contenu de la livraison
- Notice d'utilisation
- Câble secteur
- Fiche de circuit de sécurité
