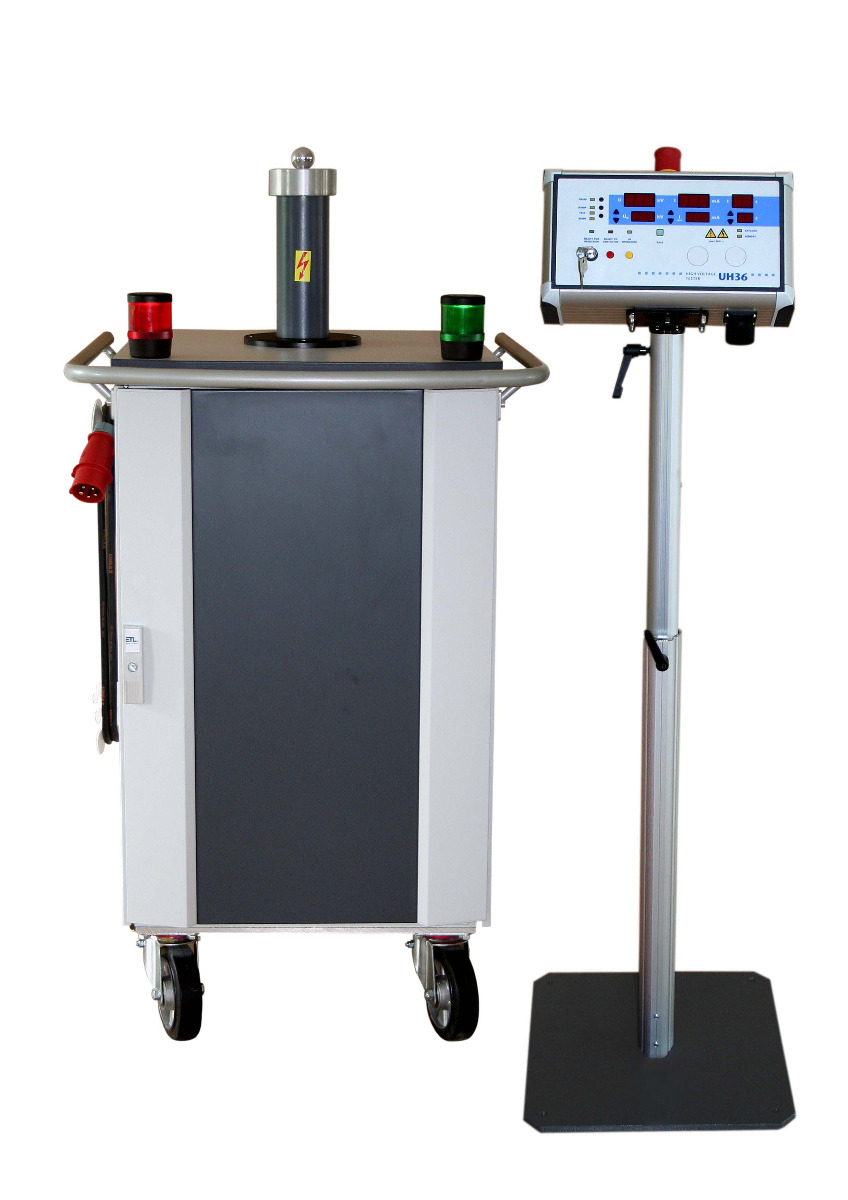

Testeur Hipot UX36-AC-15-1000-OGW
Prix sur demande
Détails
Informations sur le produit "Testeur Hipot UX36-AC-15-1000-OGW"
Points forts
- 15kV AC
- Fonction de rampe
- 4-wire contact monitoring
- Monitoring de circuit ouvert
- Démarrage automatique
- Paramètres de test programmables
- RS232, E/S numériques (PLC), CAN
- Logiciel, DLL, LabView, Active-X (en option)
Méthodes de test
- Test haute tension AC
- Voltage AC:500 - 15.000V
- Courant AC : 0.5 - 999 mA
- Capacité du transformateur : 15000 VA
- Fréquence de sortie 50 Hz / 60 Hz
Données techniques
- Unité de bureau avec transformateur d'huile
- Tension d'essai régulée
- Fonction de brûlage en mode AC
- Sortie haute tension à l'arrière
- Message d'erreur : acoustique, optique, interface
- Switch zéro tension(pour conserver l'objet test)
- Affichage de l'ACTUAL et du SET POINT (courant/voltage)
- Max. 1 sec. Fonction Burning
- Verrouillage du clavier
- Signalisation acoustique réglable
- Contrôle de la luminosité de l'écran
- Mode de démarrage sélectionnable
- Programme de gestion des données avec votre PC (en option)
- Temps de rampe et types de rampe
- Verifying time scaling
- Temps de test : 1-99s / 1-99 minutes et infini
- Monitoring du courant minimum
- Mémoire de programme intégrée
- Large écran LED et divers boutons de commande
- CAN bus pour extensions
- Digital I/O :
- START / STOP
- PASS / FAIL
- Test en cours
- Terminaux :
- 2 HV sockets potential free
- Lampe d'avertissement
- Foot switch, test-cage, rideau lumineux, prod.-line, opération bimanuelle
- La norme de sécurité la plus élevée :
- Commutateur à clé empêchant toute utilisation non autorisée
- Haute tension absolument libre de potentiel
- Two fold isolated transformer and measurement converter
- Indication d'état
- Socket pour lampe pilote externe
- Buzzer d'avertissement intégré
- Socles isolés
- Bouton d'activation de sécurité conforme à VDE0104
- Circuit de sécurité avec relais HV à actionnement forcé
- Alimentation électrique : 230V, 50/60 Hz, 8A max.
- Température d'utilisation : +5° à +45°
- Humidité : 70% (non condensing)
- Hauteur : 2000 m au-dessus du niveau de la mer
- Châssis industriel compact (RAL 7035)
- Dimensions (W/H/D) : 590/300/420 mm
- Poids : 20 kg
- Conformité CE, selon la norme EN 50 191
Qu'est-ce qu'il y a dans la boîte
- Connecteur interlock
- Key set
- Câble d'alimentation
- Opération manuelle
- Calibrage en usine
Options
- Câble HVP16C HV avec fiche
- KLD-SW alligator clips black
- WK36 Set de feux d'avertissement
