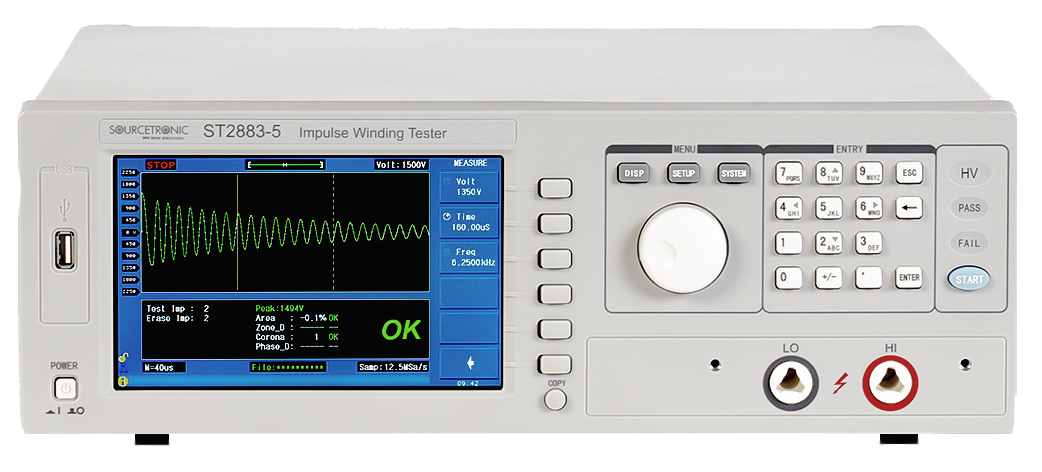

Testeur de surtension ST2883-5
Réf. produit :
60687
EAN:
4260254479397
3 690,00 €*
Biens attendus bientôt
Détails
Service technique +49 421 277 9999
Imprimer
Informations sur le produit "Testeur de surtension ST2883-5"
Le testeur de surtension ST2883-5 peut être utilisé directement par un browser conformément au standard LAN-LXI pour les instruments d'essai. Grâce au grand écran couleur TFT 7", toutes les données et courbes peuvent être visualisées rapidement.
Résumé
- Appareils de mesure pour les tests haute tension LAN/LXI 5KV
- Baisse inductance: µH10
- Mesure rapide: 6 mesures/sec.
- Méthode des 4 pointes
- Écran couleur TFT 7" TFT
- Couronne séparée - Fenêtre
- Effect PAN et ZOOM
- Analyse immédiate OK-PAS OK
- "master curve" sur la clé USB

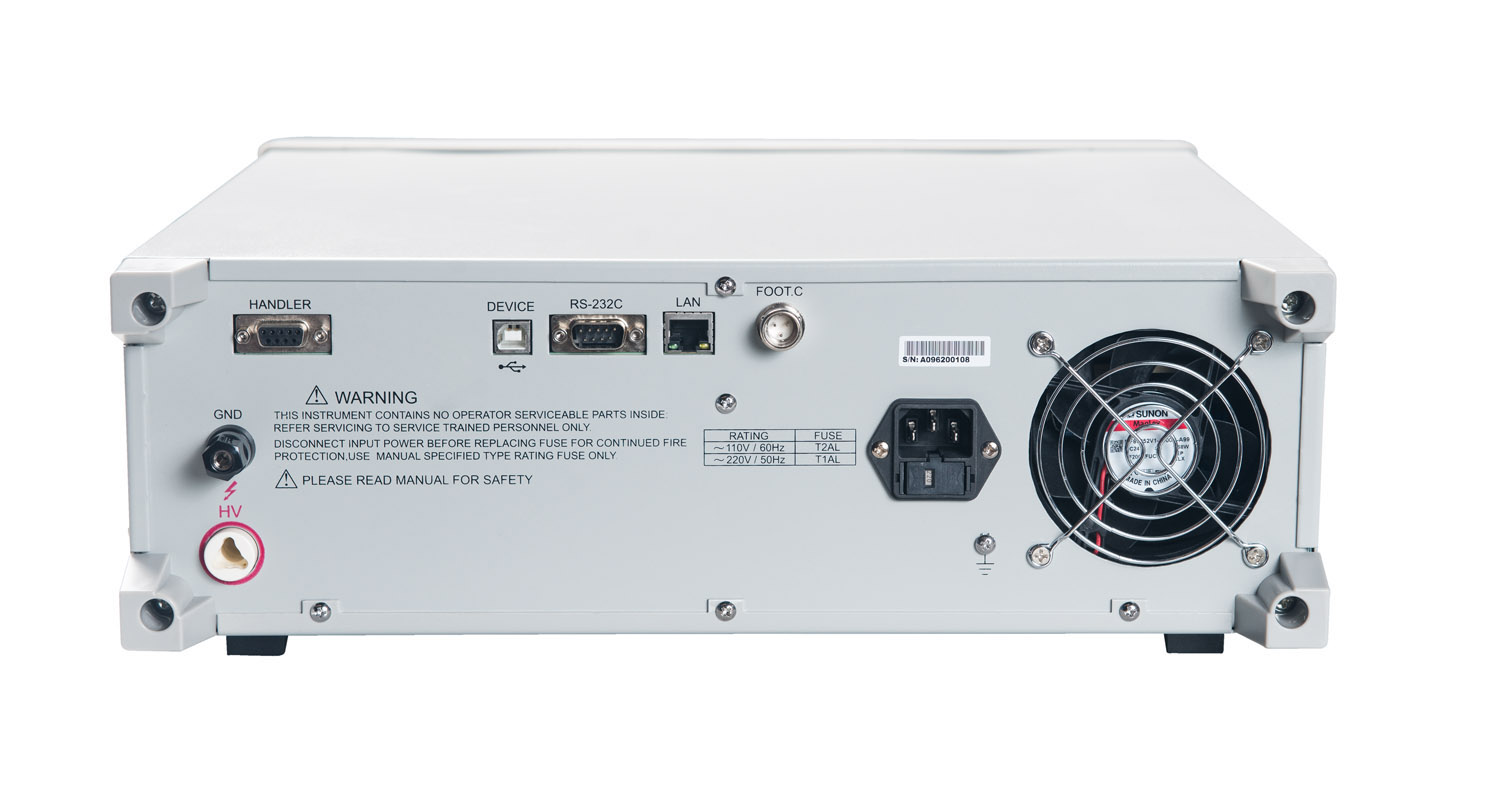

- Interfaces LAN, USB, USB Host,
Dispositif, RS232 - Interrupteur à pédale
Features
- Tension de sortie 100 V - 5000 V (Gamme 10V, +/- 2%)
- Monophasé
- Régulation de tension: constante ou variable
- Énergie par impulsion < 250 Millijoule (mJ)
- Gamme de réglage inductance > 10 µH
- Affichage direct des résultats des comparaison
- Courbes standard et paramètre de configuration
- Fréquence d'échantillonnage 200 MSPS
- Résolution 8 bits
- Impédance d'entrée 5M Ohm
- Mesures répétées programmables 1 - 99
- Mesure de tension, de temps et de la fréquence
- Mode Multi-Trigger (Fuss / Externe / Bus)
- Test de confirmation et formes d'onde: surface, différentielle des surfaces, effet couronne ou décharge couronne, phase différentielle.
- ÉVALUATION OK-PAS OK: optique (LED) / acoustique
- Haut-parleur 5 signaux
- Haut-parleur interne: 6 kBytes
- Blocage des touches et protection par mot de passe
General
- Alimentation: 115 / 230 V ± 10 %, 50/60 Hz
- Poids 15 kg
- Dimensions (LARGEUR/HAUTEUR/DIAMÈTRE) : 400 x 132 x 390 mm
- Température/humidité : 0°-40°C, ≤ 75% RH
- Marquage CE
What's in the box
- ST2881-001 interrupteur à pédale
- ST2883-01 câbles de mesure avec clip
- Câble de raccordement
- Manuel d'utilisation
Options
- Logiciel de gestion de commande ST12021
- ST12021 Control Software
Spécifications |
|||||
| Modèle | ST2883S8 | ST2883S5 | |||
| Tension impulsionnelle | 100V-5000V 10V étapes |
||||
| Précision de la tension | ± (5 % de valeur de réglage + 15 V) | ||||
| Précision de lecture | ± (5 % valeur réelle + 15 V) | ||||
| Canaux | 8 | 4 | |||
| Plage de test d'inductance | ≥10µH | ||||
| Energie impulsionnelle | Max. : 0,25 Joule | ||||
| Vitesse d'essai | 6 fois/seconde (canal unique, pas simple) | ||||
| Légumes appliquées | Max. : 32 | ||||
| Impédance d'entrée | 5MΩ | ||||
| Afficher | 800x480 points, 65k couleur TFT ; Plage d'affichage de forme d'onde : 600x256 | ||||
| Acquisition de forme d'onde | Taux d'échantillonnage : max. 200Msps, 8 niveaux réglables Résolution : 8 Bits Profondeur de la mémoire : 6 k octets Moyenne : 1 à 32 |
||||
| Méthodes de comparaison | Comparaison avec la forme d'onde standard : • Comparaison de la taille des zones • Comparaison des zones différentielles • Comparaison des rejets de Corona • Comparaison des phases différentielles |
||||
| Mesure de la forme d'onde | Tension, Fréquence/Temps | ||||
| Mode Déclencheur | Manuel/Externe/Bus/Interne | ||||
| Sortie de détection | Passe/Échec de l'affichage/LED/Alarme | ||||
| Statistiques de mesure | Statistiques pour les résultats de mesure | ||||
| Mémoire | 20 groupes de données de forme d'onde standard et de configuration d'instrument peuvent être stockés dans une mémoire interne non volatile. La mémoire flash USB peut être utilisée comme mémoire externe. |
||||
| Interface | Gestionnaire, RS232C, périphérique USB, hôte USB, LAN | ||||
Alimentation électrique |
|||||
| Alimentation électrique | 220V ±10% 50Hz/60Hz ±5% | ||||
| Consommation électrique | ≤200VA | ||||
Conditions générales |
|||||
| Environnement de travail | Température | 0°C - 40°C | |||
| Sécurité et compatibilité électromagnétique | IEC61010-1:2001,IEC61326-2-1:2005 | ||||
