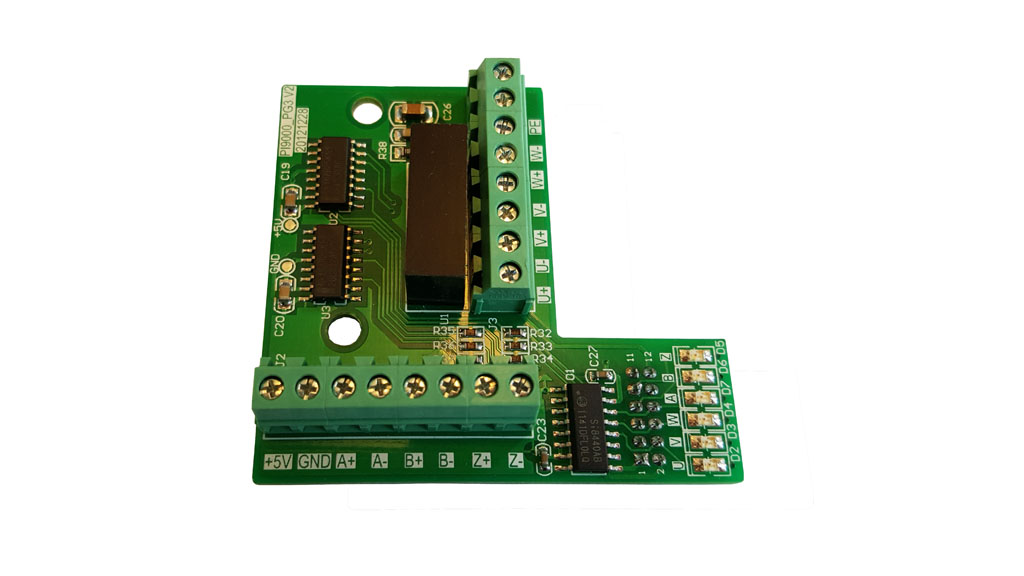

Carte de codage ST9000 PG3
Réf. produit :
60976
EAN:
4260254478956
59,00 €*
Biens attendus bientôt
Détails
Service technique +49 421 277 9999
Imprimer
Informations sur le produit "Carte de codage ST9000 PG3"
Les points forts
- Compatible avec la série d'onduleurs de fréquence ST9000 & ; ST500
- UVW incremental encoder
- UVW differential input PG card, without frequency dividing output
- 5V
Carte d'encodage pour l'inverseur de fréquence suivant
- ST500 230V
- ST500 400V
- ST500 500V
- ST500 690V
- ST9000 series
Spécifications |
||
| Interface utilisateur | Bloc terminal | |
| Swappable | NO | |
| Jauge de fil | >22AWG | |
| Fréquence maximale | 500 kHz | |
| Input differential signal amplitude | ≤7V | |
Description du terminal |
||
| No. | Label no. | Description |
| 1 | A+ | Encoder sortie A signal positif |
| 2 | A- | Encoder output A signal negative |
| 3 | B+ | Encoder output B signal positive |
| 4 | B- | Encoder output B signal negative |
| 5 | Z+ | Encoder output Z signal positive |
| 6 | Z- | Encoder output Z signal negative |
| 7 | U+ | Sortie codeur U signal positif |
| 8 | U- | Sortie du codeur U signal négatif |
| 9 | V+ | Sortie codeur V signal positif |
| 10 | V- | Sortie du codeur V signal négatif |
| 11 | W+ | Encoder output W signal positive |
| 12 | W- | Encoder output W signal negative |
| 13 | 5V | Sortie 5V / 100mA power |
| 14 | GND | Ground |
| 15 | - | |
