Mégohmmètre MD-15kV

Commande 62692
EAN 4260409227057
3 980,00 €
Excl. 16% TVA
4 616,80 €
Incl. 16% TVA
Biens attendus bientôt
Détails
Service technique
+49 421 277 9999

Faits saillants

  • Mégohmmètre numérique 15 KV
  • Commande par microprocesseur
  • Résistances d'isolation jusqu'à 15 TΩ
  • Auto-range
  • Lecture numérique et bargraphe
  • Tests automatisés :
    • Indice d'absorption
    • Indice de polarisation, Capacitance
    • Courant de fuite, voltmètre AC/DC
  • Chronomètre jusqu'à 90 minutes
  • Filtre d'interférence de bruit externe
  • Test de tension pas à pas
  • Horloge et calendrier en temps réel
  • Mémoire de 4000 lectures
  • Port de données USB isolé
  • Logiciel pour la gestion des données
  • Batterie rechargeable

Le testeur d'isolation numérique modèle MD-15KVx est un analyseur d'isolation de pointe de Sourcetronics et c'est l'un des plus complets et sophistiqués disponibles sur le marché international. Un logiciel puissant permet une analyse plus poussée des résultats des tests, y compris des fonctions telles que la représentation graphique et la génération automatique de rapports. Sa technologie éprouvée permet des mesures sûres, fiables et précises des résistances d'isolement jusqu'à 10 TΩ, avec 4 tensions de test présélectionnées, 500 V - 1 kV - 5 kV - 10 - 15 kV. D'autres tensions d'essai peuvent être sélectionnées par pas de 25 V, 100 V ou 500 V. Un microprocesseur à la pointe de la technologie contrôle le fonctionnement de l'équipement et permet d'incorporer des fonctions avancées qui facilitent les mesures :

  • sélection automatique de l'étendue de mesure
  • Mémoire de 4000 lectures
  • mesure automatique de l'indice d'absorption et de l'indice de polarisation
  • mesure du courant de fuite et de la capacité
  • minuterie permettant de programmer la durée du test
  • configurable Pass-Fail test, test de tension pas à pas
  • horloge et calendrier en temps réel. Chronomètre intégré
  • indiquant le temps écoulé, en minutes et secondes
  • depuis le début du test, jusqu'à 90 minutes

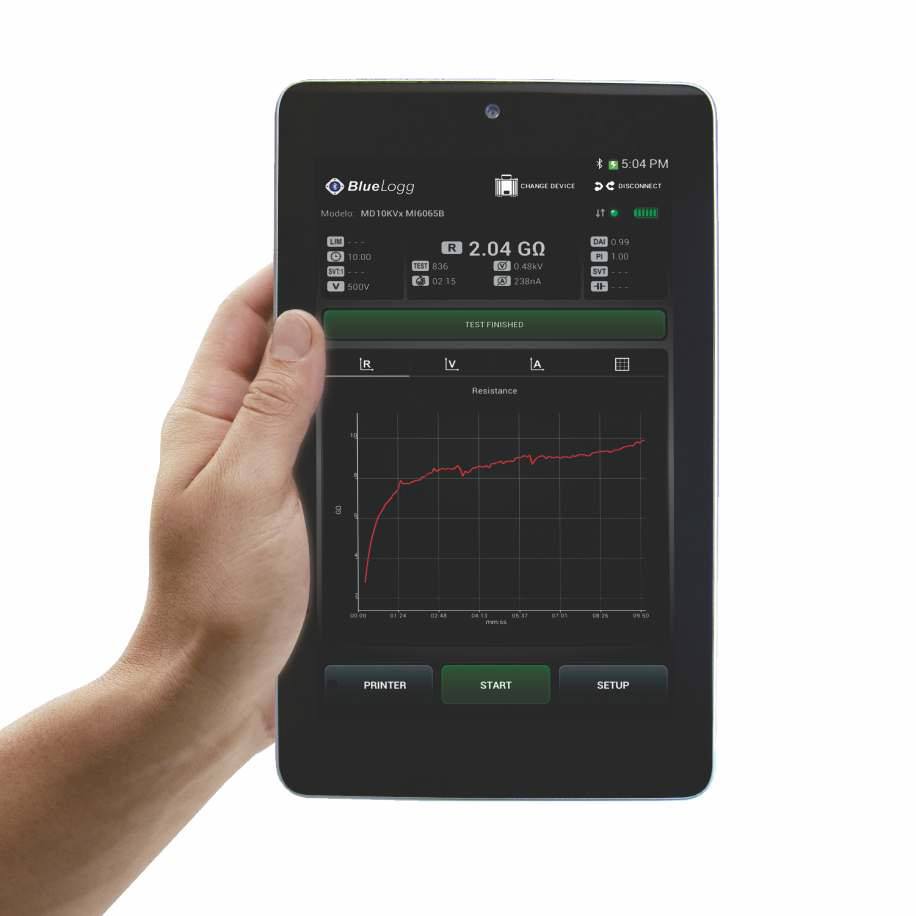

BlueLogg Software for Megohmmeter Les valeurs mesurées sont transmises via l'interface USB ou Bluetooth et sont imprimées dans l'imprimante intégrée pour l'enregistrement du test effectué. De plus, les valeurs mesurées sont enregistrées dans une mémoire interne non volatile. Jusqu'à 4000 mesures peuvent être stockées et transférées ensuite sur un ordinateur exécutant le programme MegaLogg2. Ce logiciel permet une analyse plus poussée des résultats des tests, y compris une représentation graphique et la génération automatique de rapports. L'horloge et le calendrier en temps réel, ainsi que le numéro séquentiel du test, facilitent l'identification de chaque test et l'organisation d'un système de maintenance prédictive par analyse de tendance.
Le MD-10KVx est alimenté par une batterie rechargeable. L'armoire est solide et légère, facile à transporter, résistante aux chocs et adaptée à une utilisation dans des conditions climatiques extrêmes. Le mégohmmètre fournit ainsi des mesures très fiables et précises en laboratoire et sur le terrain.

Ce qu'il y a dans la boîte

  • 2 x cordons de mesure (isolation 25kV)
  • 1 x câble de test GUARD
  • Cordon d'alimentation du chargeur
  • Câble USB
  • Sac de protection
  • Logiciel PC ST Logger 2.3.1
  • Certificat d'étalonnage d'usine
  • Manuel d'utilisation

Possibilités

  • Imprimante intégrée (option)
  • 10 rouleaux de papier pour imprimante (option imprimante)

Caractéristiques techniques

Tensions d'essai : 500V/1KV/2.5KV/5KV/10kV/10kV/15kV directement, un bouton sélectionnable
500V à 5kV par pas de 25V, 100V ou 500V
DC, négatif
Lecture de la résistance (10kV) : 15TΩ
Voltmètre DC : 15V jusqu'à 1000VDC (5% de la lecture + 3 chiffres)
Voltmètre CA : 15V jusqu'à 1000Vrms (5% de la lecture + 3 chiffres)
Catégorie de surtension : CAT.III- 600V
Mesure du courant de fuite : 1 nA jusqu'à 1500 μA
±(10 % de la lecture + 3 chiffres)
Mesure de capacité : 50 nF jusqu'à 10 µF ; 500 V
50 nF jusqu'à 5 µF ; 1000 V
30 nF jusqu'à 2 µF ; 2500 V
30 nF jusqu'à 1 µF ; 5000 V

30 nF jusqu'à 680 nF ; 10000 V

30 nF jusqu'à 680 nF ; 15000 V

Précision : ±10 % de la lecture ± 3 chiffres
Courant de court-circuit : Max. 2 mA
Précision des tensions d'essai : ± 3 % des tensions nominales d'essai sur 10 GΩ
Précision de base du mégohmmètre : ± 5 % de la lecture 1 MΩ à 1 TΩ ; 15 kV
± 20 % de la lecture 1 TΩ à 5 TΩ ; 15 kV
(pour les tensions d'essai inférieures, la limite supérieure sera réduite proportionnellement)
± 20 % de la lecture 10 kΩ à 100 kΩ kΩ
± 10 % de la lecture 100 kΩ à 1 MΩ
Sortie de données en série : RS-232 avec isolation optique
Calcul automatique de l'indice de polarisation
Calcul automatique du rapport d'absorption diélectrique
Test "Pass-fail" programmable
Test de tension pas à pas
Mémoire de 16000 lectures
Filtre commutable pour éliminer les interférences de bruit externe
Imprimante intégrée (option)
Chronomètre intégré
Logiciel convivial Megalogg2-Software (vues graphiques et tabulaires)
Protection de l'environnement IP54 avec couvercle fermé
Classe de protection IEC 61010-1/1990, IEC 61010 1/1992
E.M.C selon IEC 61326-1
Immunité électrostatique IEC 1000-4-2
Immunité aux rayonnements électromagnétiques IEC 61000-4-3
Batterie interne rechargeable 12V - 3Ah Ni-MH
Chargeur de batterie pour 100 - 240V~ secteur
Plage de température de fonctionnement : -5°C à 50°C
Plage de température de stockage : -25°C à 65°C
Altitude : jusqu'à 3000m
Plage d'humidité : 95 % HR (sans condensation)
Poids : 6.3kg
Dimensions : 406 x 330 x 174 mm
Marquage CE
