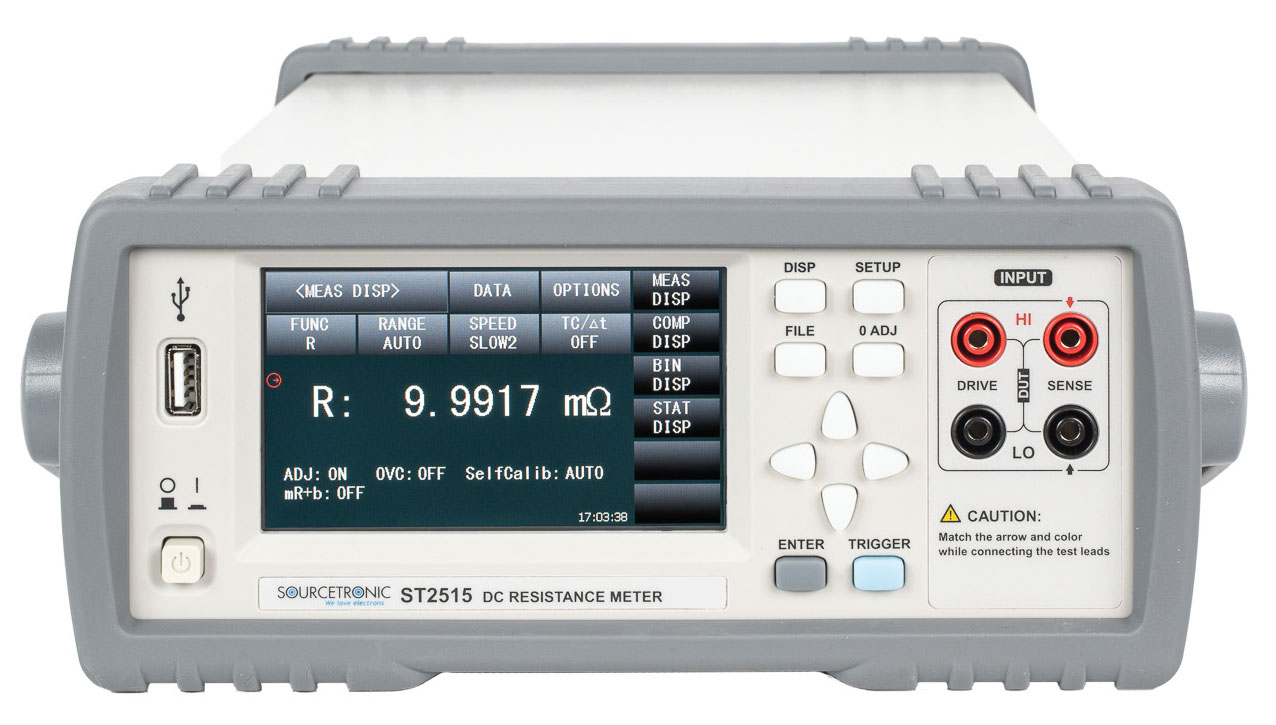

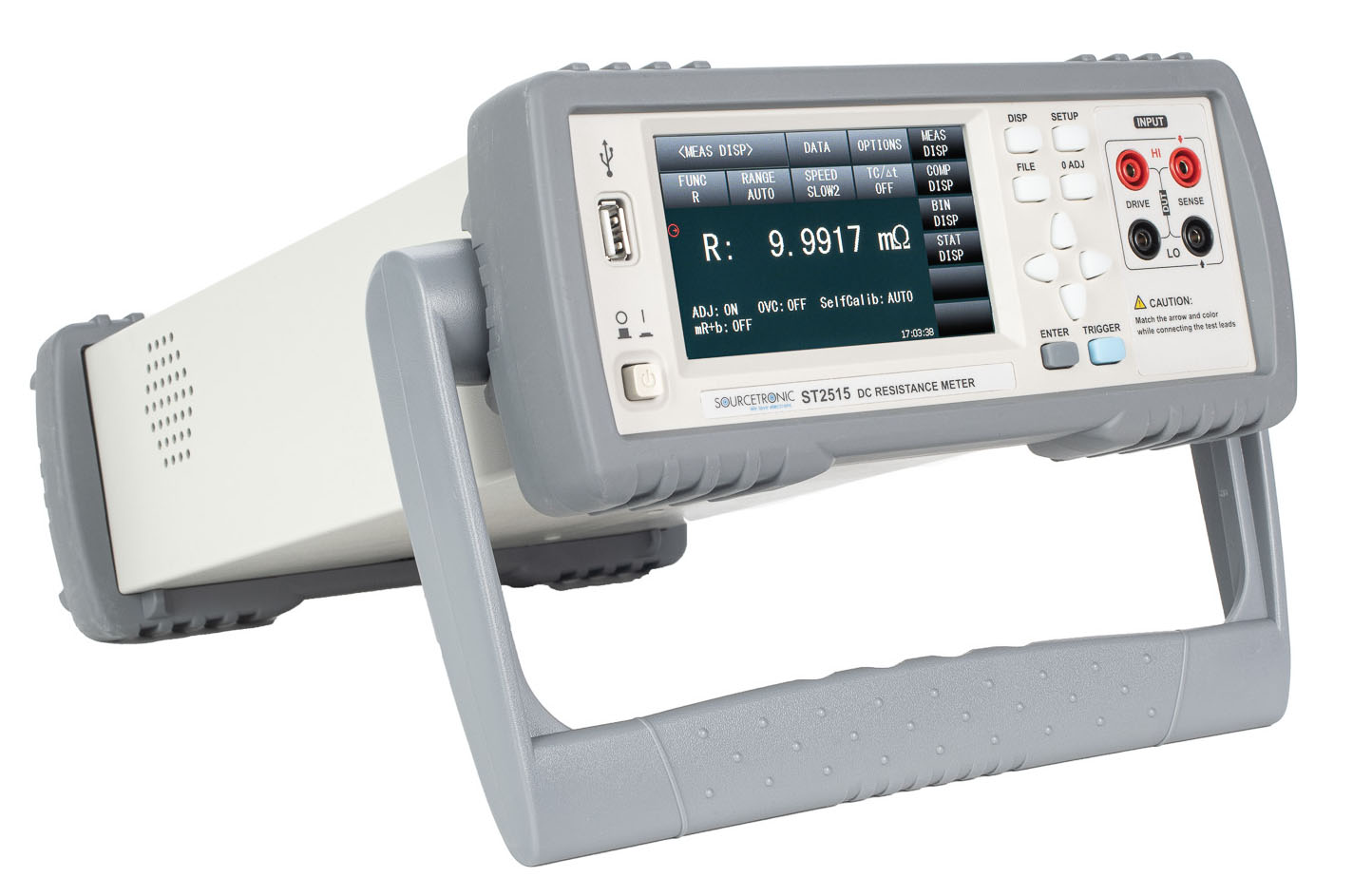

Milliohmètre ST2515 (Rental device)
Réf. produit :
62232
EAN:
4260409225381
249,00 €*
Biens attendus bientôt
Détails
Service technique +49 421 277 9999
Imprimer
Informations sur le produit "Milliohmètre ST2515 (Rental device)"
Cet article est également disponible dans notre boutique
.Les points forts
- Précision maximale : 0.01%
- Température accuracy : 0.1°
- Résolution minimale : 0.1µΩ (résistance)
- Le mode de test à faible résistance peut protéger efficacement les DUT
- Multiples combinaisons de mesure de R, LPR, T
- Ecran LCD tactile 4.3" et 4 fils
- Résolution LCD : 480×272
Sécification
- Compensation de la température (TC)
- Conversion de température (Δt)
- Taux d'échantillonnage maximum : 50samps/sec
- Compensation de décalage de tension (OVC)
- Correction automatique personnalisée (0 ADJ)
- Simultanément la sortie compare les résultats de 10 bins (OVER, PASS et BEEP)
- Fonction statistique : CpK, Cp
- 30 groupes de fichiers de paramètres peuvent être sauvegardés et chargés
- Les informations d'écran peuvent être stockées sur le disque U
- La fonction de sauvegarde des données apporte la commodité pour la sauvegarde du résultat de mesure
- Mise à jour automatique du logiciel d'exploitation via USB HOST
- Détection intelligente des erreurs d'état de test
- Système d'exploitation de fichiers flexible et pratique
- Une interface de gestion réalise une opération en ligne
- Interfaces telles que LAN-LXI, RS232, USB HOST, USB Device, GPIB (option)
Qu'est-ce qu'il y a dans la boîte
- ST26050 4-terminal Kelvin Test Clips
- Manuel d'utilisation
- Certificat d'étalonnage
Technical specification |
||||||||||
| Model | ST 2515 | ST 2515A | ST 2515B | |||||||
Display |
||||||||||
| Display | 24-bit, 400 X 272 and touch TFT LCD screen | |||||||||
| Reading digits | 5 ½ digits | |||||||||
Resistance measurement |
||||||||||
| Measurement range | 0.1µΩ --110M Ω | 1µΩ --10M Ω | ||||||||
| Resistance range | Current | Resolution | Accuracy Rd%+FS% |
Current | Resolution | Accuracy Rd%+FS% |
||||
| 20mΩ | 1A | 0.1µΩ | 0.10+0.025 | -------- | ||||||
| 200mΩ | 1µΩ | 0.05+0.030 | ||||||||
| 200mΩ | 100mA | 1µΩ | 0.10+0.030 | 100mA | 1µΩ | 0.10+0.050 | ||||
| 2Ω | 100mA | 10µΩ | 0.03+0.010 | 100mA | 10µΩ | 0.05+0.020 | ||||
| 20Ω | 10mA | 100µΩ | 0.02+0.008 | 10mA | 100µΩ | 0.03+0.010 | ||||
| 200Ω | 1mΩ | 0.01+0.002 | 1mΩ | 0.03+0.005 | ||||||
| 2kΩ | 1mA | 10mΩ | 0.01+0.002 | 1mA | 10mΩ | 0.03+0.005 | ||||
| 20kΩ | 100µA | 100mΩ | 0.01+0.002 | 100µA | 100mΩ | 0.03+0.005 | ||||
| 100/200kΩ | 1Ω | 0.01+0.005 | 1Ω | 0.03+0.005 | ||||||
| 1/2MΩ | 10µA | 10Ω | 0.02+0.005 | 10µA | 100Ω | 0.05+0.020 | ||||
| 10MΩ | 1µA | 100Ω | 0.05+0.010 | 1µA | 100Ω | 0.05+0.020 | ||||
| 100MΩ | 100nA | 1kΩ | -------- | -------- | ||||||
Measurement function |
||||||||||
| Resistance measurement time |
FAST: 7ms; MED: 22ms; SLOW1: 102ms; SLOW2: 402ms Above data is correct when DISPLAY is OFF; When DISPLY is ON, 20ms should be added. |
|||||||||
| Temperature measurement time |
100 ± 10ms | |||||||||
| Test terminal | 4-terminal | |||||||||
| Average setup | 1-255 | |||||||||
| Zero clearing | √ | |||||||||
| Range switch | AUTO and Manual | |||||||||
| Trigger mode | Internal, Manual, External, BUS | |||||||||
| Power frequency selection |
√ (avoid the interference of the power noise) | |||||||||
| Setting data storage |
30 groups | |||||||||
| Low voltage measurement |
Open voltage= 60mV Effective range: 2Ω, 20Ω, 200Ω; 2kΩ |
----- | ||||||||
| Thermal electromotive force elimination |
√ | |||||||||
| Statistics function | AVG, MAX, MIN, OSD(Overall standard deviation), SSD(Sample standard deviation), Process capacity index (Cp, CpK) |
----- | ||||||||
| Measurement error detection |
√ (Detect the measurement cable has been connected correctly or not.) | ----- | ||||||||
| Multipole connector | √(Noise abatement function of high-resistance is optional) | ----- | ||||||||
| Beep state | Comparator, Bin compare, Button | |||||||||
| Key lock | √ | |||||||||
Temperature measurement |
||||||||||
| Temperature measurement1 |
-10.0°C--99.9°C Sensor:PT500 | ----- | ||||||||
| Temperature measurement2 |
Analog input:0V--2V Display:-99.9°C -- 999.9°C | ----- | ||||||||
| Temperature compensation |
(Convert the resistance measurement value to that one measured under preset temperature) | ----- | ||||||||
| Temperature | (Temperature rising is gained from resistance test values before and after warming) | ----- | ||||||||
Compare Judge |
||||||||||
| Comperator | Signal oudput |
HI/IN/LO | ||||||||
| Beep | Beep mode:OFF,IN,HI/LO | |||||||||
| Limit setup mode |
Absolute value high/low limit, Percentage high/low limit +nominal value | |||||||||
| Sorting | 10 bins, absolute value/ percentage | |||||||||
| External trigger delay time |
AUTO: dependent on range, low voltage mode ON/OFF, OVC (offset voltage compensation) ON/OFF MANUAL: 0.000--9.999s |
|||||||||
| External input trigger | Rising/Falling edge | |||||||||
Interface |
||||||||||

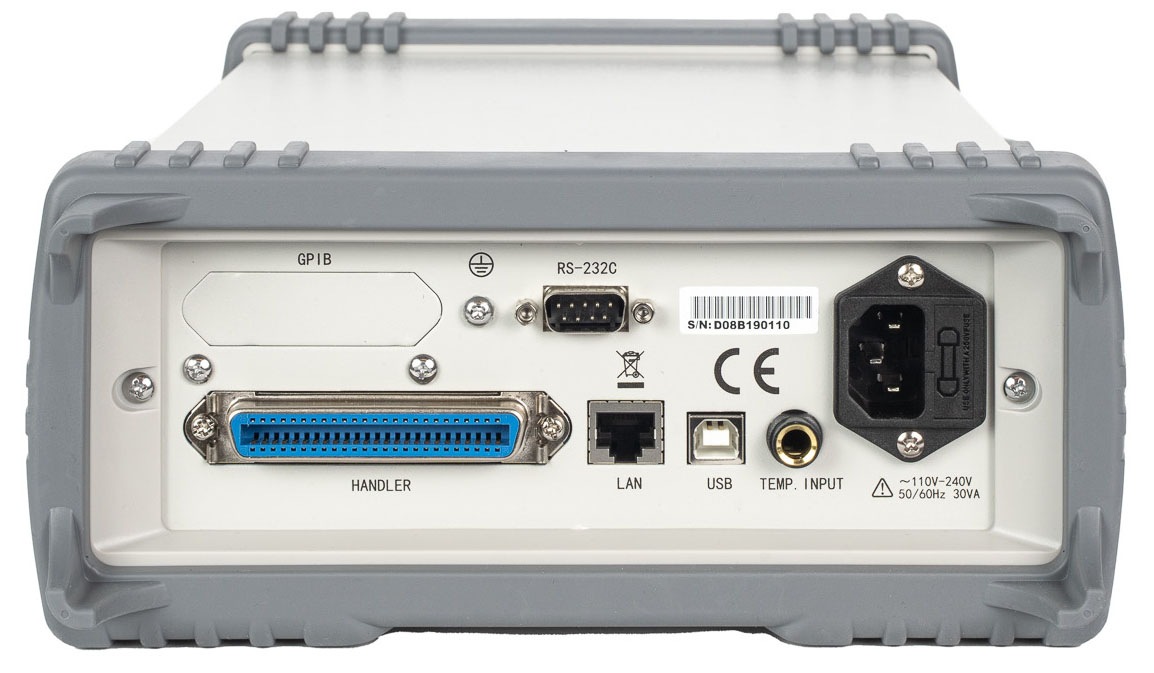

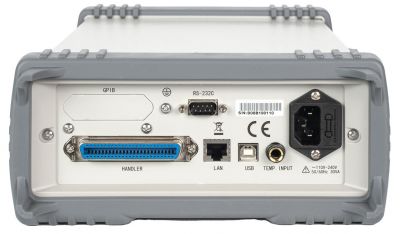

| Interface | LAN-LXI, USB DEVICE,USB HOST,RS232C,HANDLER, GPIB (OPTION) |
LAN, USB DEVICE,USB HOST, GPIB(OPTION),HANDLER) |
||||||||
General specification |
||||||||||
| Temperature/Humidity | 0 - 40°C,≤ 90%RH | |||||||||
| Temperature/Humidity for basic accuracy |
23±5°C ≤80%RH |
|||||||||
| Power | Voltage | 110V~220V | ||||||||
| Frequency | 50Hz/60Hz | |||||||||
| Consumption | 30 VA | |||||||||
| Dimension | 215mm×87mm×335mm(net size) 235mm×105mm×360mm(with foam sheath) | |||||||||
| Weight | Approx. 3.6kg | |||||||||
