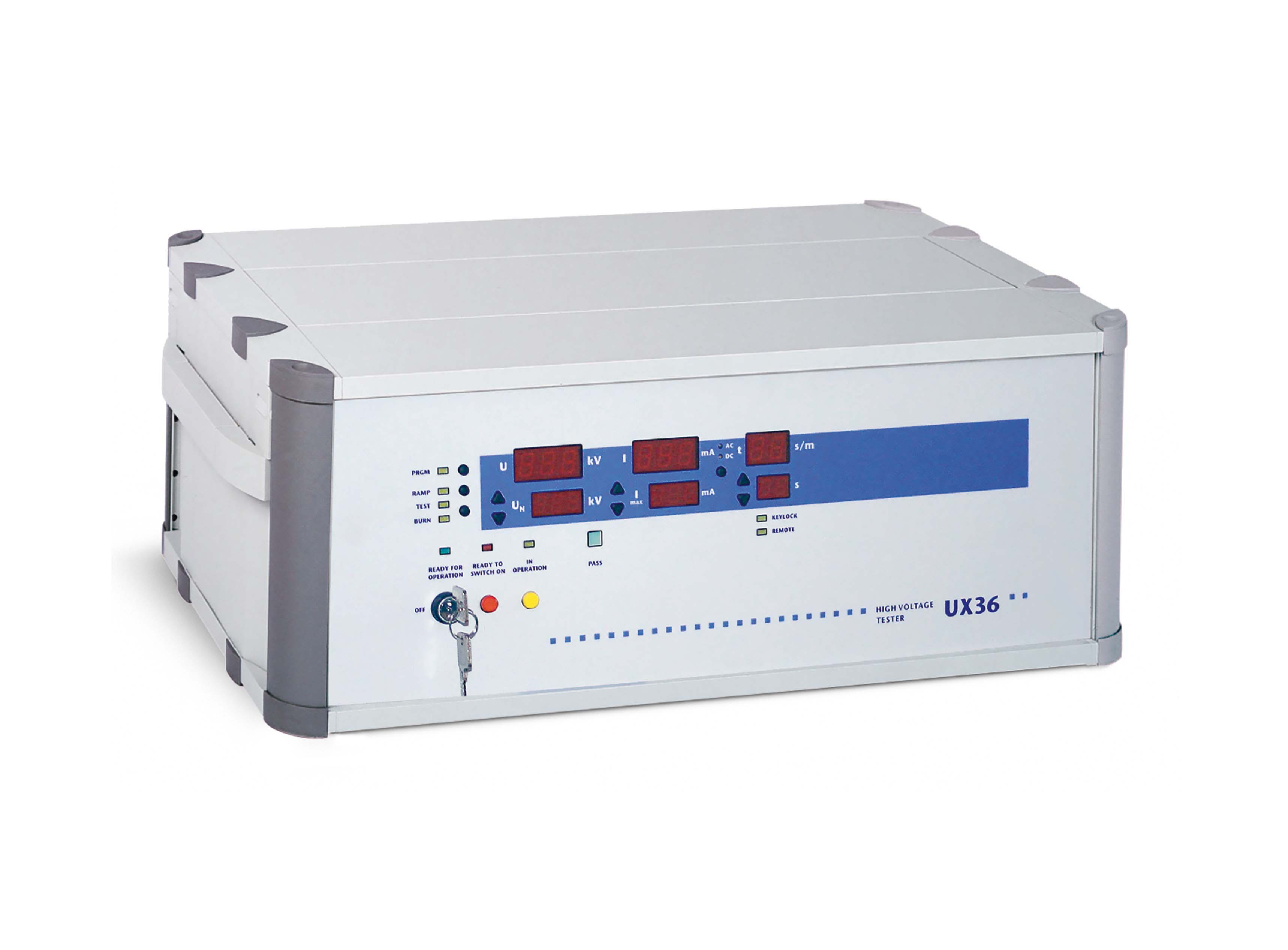

Comprobador de Hipot UX36-AC-05-0200-TPT
Precio en demanda
Detalles
Información sobre el producto "Comprobador de Hipot UX36-AC-05-0200-TPT"
El comprobador de hipotecas UX36-AC-05-0400-TPT es una versión de los equipos de prueba de la serie UX con 5kV AC. Las unidades de la serie UX están disponibles en una elegante carcasa industrial que incluye el equipo de alta tensión, así como el adaptador de prueba, el manejo a dos manos y las precauciones de seguridad.
Destacados
- 5000V AC
- Rampa
- Monitoreo de contactos de 4 hilos
- Supervisión de rotura de cables
- Control de lanzamiento
- Parámetros de prueba programables
- RS232, E/S digital (PLC), CAN
- Software, DLL, LabView, Active-X (opción)
- Prueba de alta tensión AC
- Tensión CA: 100 V - 5000 V
- Corriente alterna: 0,5 - 200 mA
- Corriente de cortocircuito: 200 mA
- Capacidad del transformador: 2000 VA
- Frecuencia de salida 50 Hz / 60 Hz
- Unidad de sobremesa con transformador de tipo seco
- Libre de potencial (apto para su uso con sondas de prueba)
- Tensión de prueba regulada
- Función de combustión en modo AC
- Salida de alta tensión en la parte trasera
- Mensaje de error: acústico, óptico, de interfaz
- Interruptor de tensión cero (para conservar el objeto de prueba)
- Indicador de PUNTO REAL y PUNTO DE AJUSTE (corriente/tensión)
- Máximo 1 segundo. Función de quemado
- Bloqueo del teclado
- Señalización acústica ajustable
- Control del brillo de la pantalla
- Modo de arranque seleccionable
- Programa de gestión de datos con su PC (opcional)
- Tiempos de rampa y tipos de rampa
- Verificación de la escala de tiempo
- Tiempo de prueba: 1-99s / 1-99 minutos e infinito
- Supervisión de la corriente mínima
- Memoria de programa integrada
- Gran pantalla LED y varios botones de control
- Bus CAN para ampliaciones
- Salida digital:
- Se inicia / se detiene
- Aprobar / Fallar
- Prueba en curso
Por lo tanto, no es necesario que el usuario se sienta cómodo.
- Terminales:
- 2 tomas de corriente sin potencial
- Lámpara de advertencia
- Interruptor de pie, jaula de pruebas, cortina de luz, línea de producción, operación a dos manos
Por lo tanto, no es necesario que el usuario se sienta cómodo.
- El más alto estándar de seguridad:
- Interruptor de llave que impide el uso no autorizado
- Alta tensión absolutamente libre de potencial
- Transformador aislado de dos pliegues y convertidor de medida
- Indicación de estado
- Enchufe para lámpara piloto externa
- Zumbador de aviso integrado
- Enchufes aislados
- Pomo de activación de seguridad conforme a VDE0104
- Circuito de seguridad con relés de alta tensión de accionamiento forzoso
Por lo tanto, no es necesario que el usuario se sienta cómodo.
- Fuente de alimentación: 230V, 50/60 Hz, 8A máximo
- Temperatura de funcionamiento: de +5° a +45°
- Humedad: 70% (sin condensación)
- Altura: 2000 m sobre NN
- Carcasa industrial compacta (RAL 7035)
- Dimensiones (A/H/D): 590/210/420 mm
- Peso: 20 kg
- Conformidad CE, según EN 50 191
- Conector de enclavamiento
- Juego de llaves
- Cable de alimentación
- Manual de funcionamiento
- Calibración en fábrica
- HTP06N Pistolas de prueba de alta tensión
- Cable de alta tensión HVP06C con enchufe
- Pinzas de cocodrilo KLD-SW negras
- WK36 Juego de luces de advertencia
Métodos de prueba
Datos técnicos
Qué hay en la caja
Opciones
