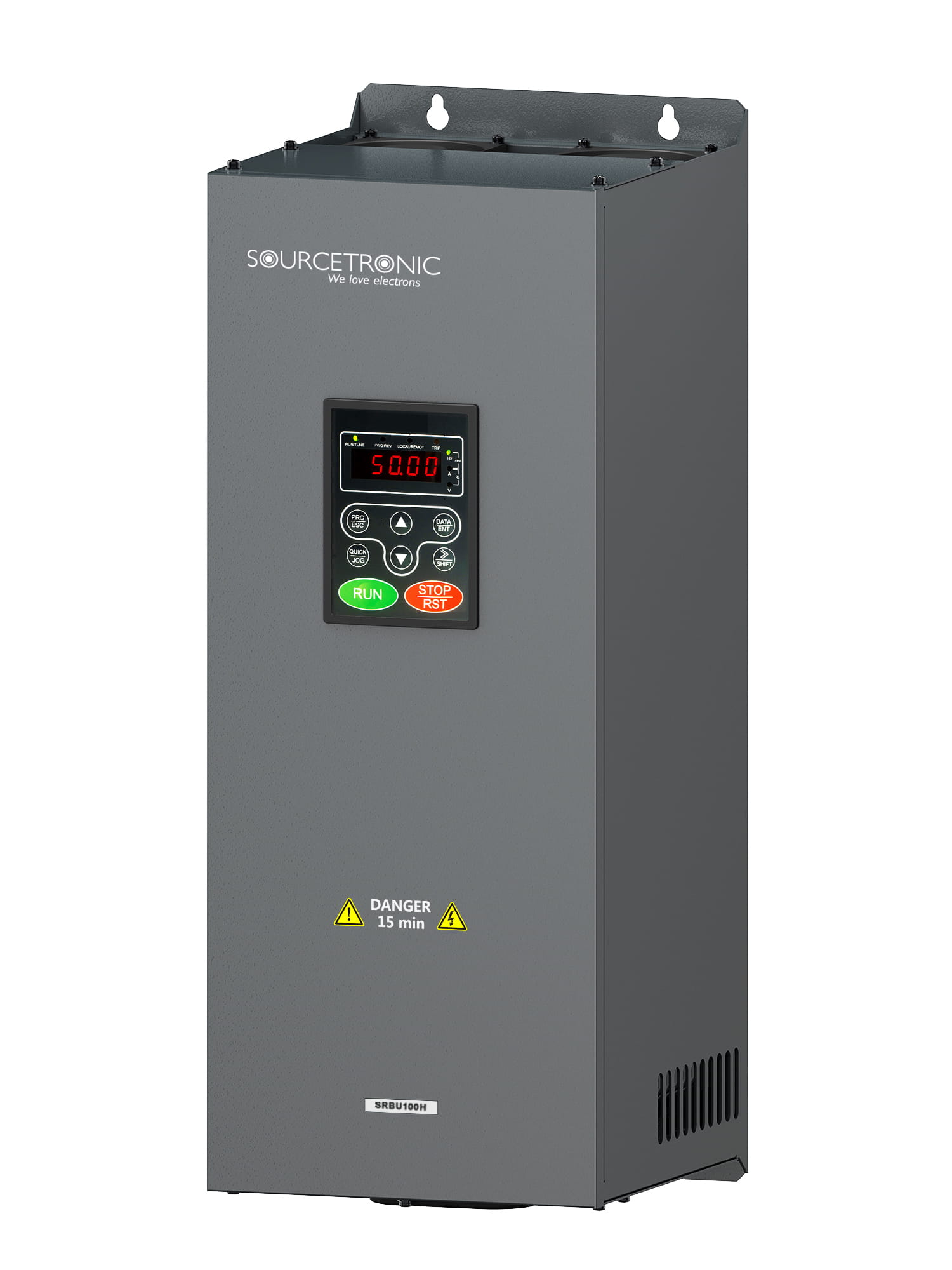

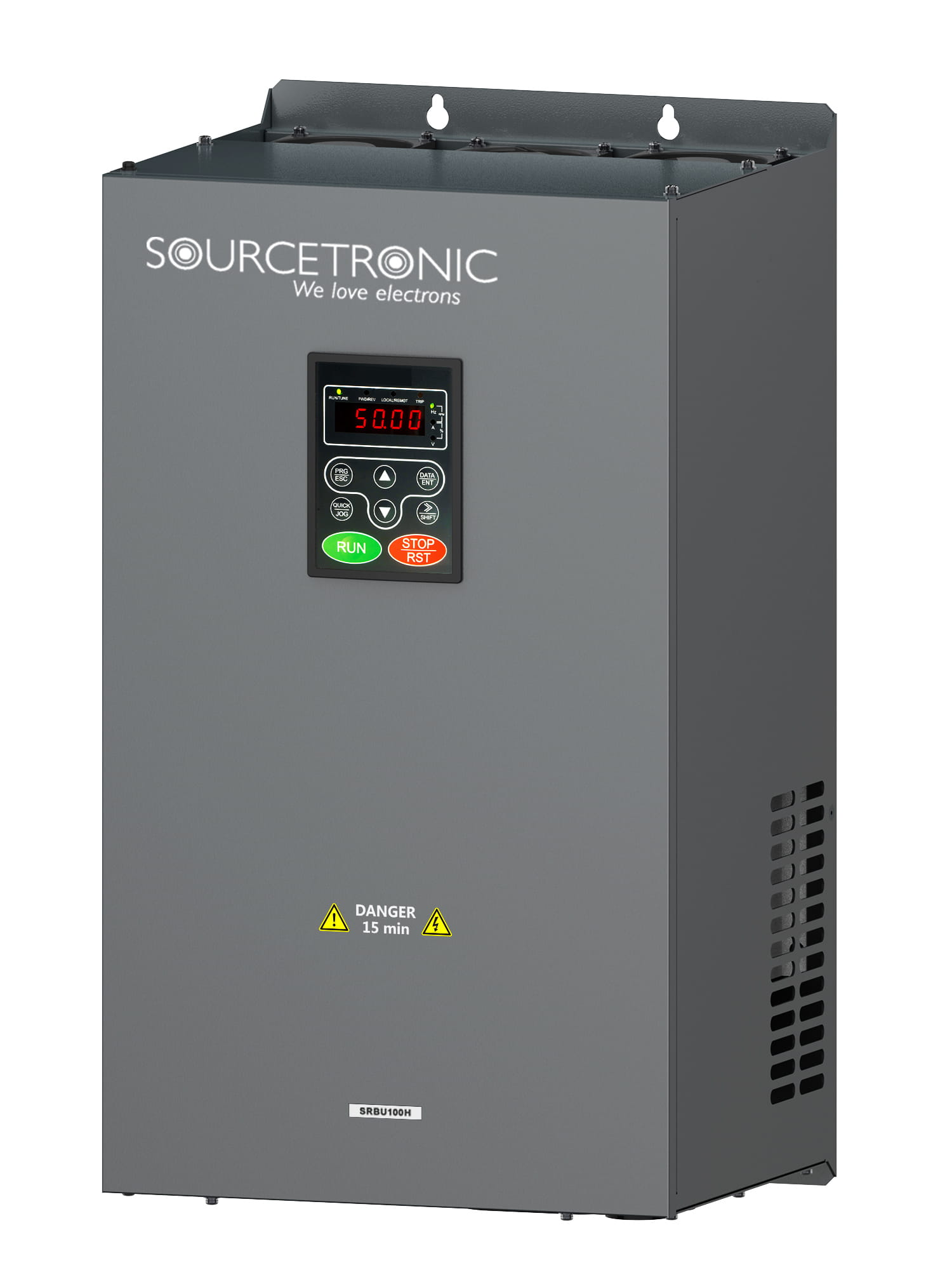

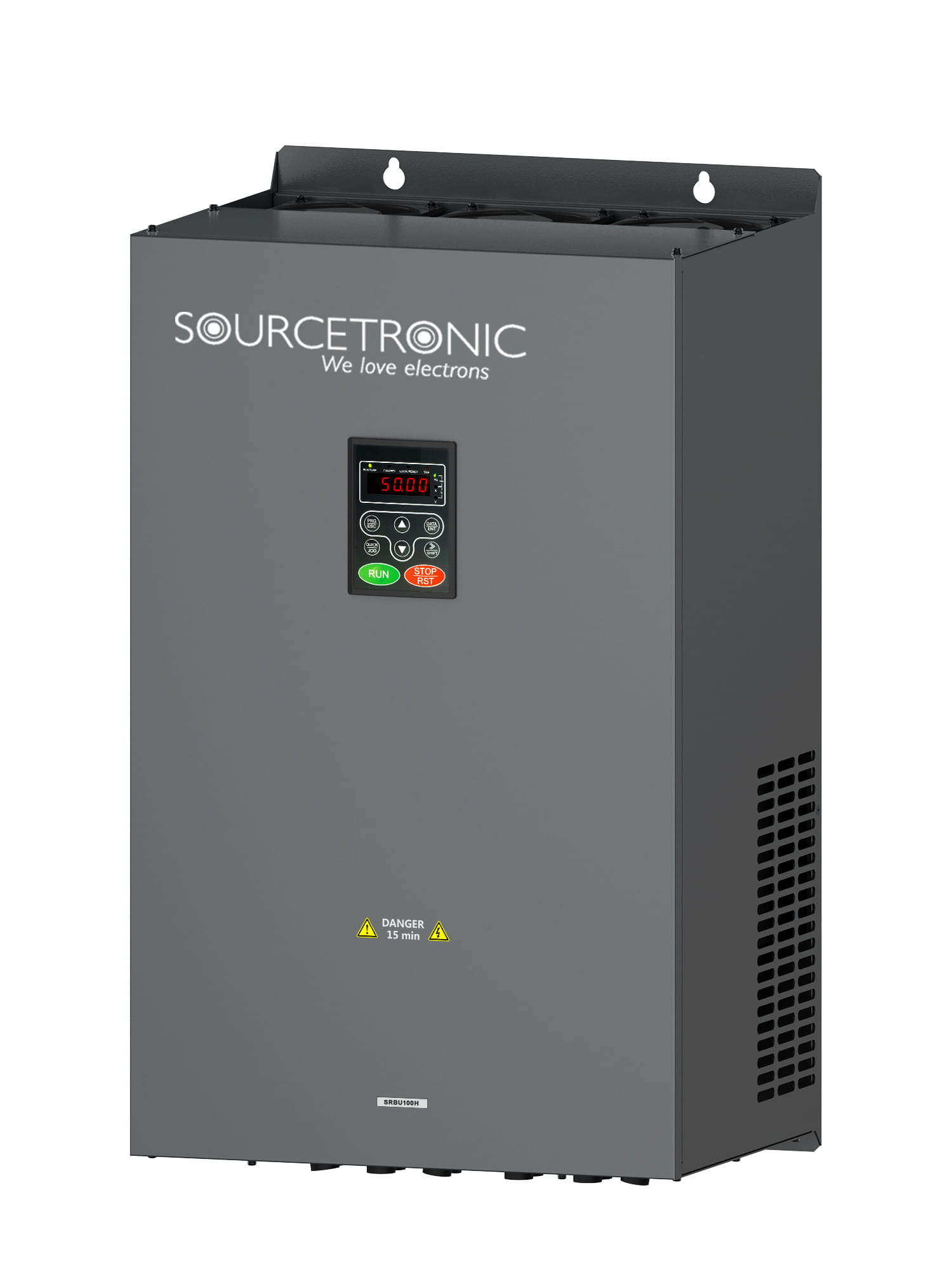

Jednostka hamowania z odzyskiem energii SRBU-100H 400V
1 390,00 €*
Szczegóły
+49 421 277 9999
Informacje o produkcie "Jednostka hamowania z odzyskiem energii SRBU-100H 400V"
SRBU-100H – Jednostka rekuperacyjna dla energooszczędnych systemów napędowych
SRBU-100H to wydajna jednostka rekuperacyjna do efektywnego oddawania energii hamowania do sieci zasilającej. Zamiast przekształcać nadmiar energii w ciepło za pomocą rezystory hamujące, SRBU-100H z niewielkimi stratami oddaje do sieci energię powstającą podczas hamowania. Dzięki temu obniżane są koszty energii, zmniejsza się wydzielanie ciepła w budowa szaf sterowniczych oraz wydłuża się żywotność całej technika napędowa.
Jednostka rekuperacyjna idealnie nadaje się do zastosowań z częstymi cyklami hamowania, dużymi momentami bezwładności lub dużymi masami w ruchu – na przykład w technice transportu bliskiego, obrabiarkach, urządzeniach dźwignicowych, nawijarkach, stanowiskach testowych lub liniach produkcyjnych.
Najważniejsze cechy
- Rekuperacja energii do sieci zasilającej zamiast jej rozpraszania za pomocą rezystory hamujące
- Napięcie sieci 380 V (-15 %) do 440 V (+10 %)
- Standardowe napięcie obwodu pośredniego 515 VDC
- Automatyczny lub ręczny start rekuperacji
- Praca ciągła przy pełnym prądzie znamionowym
- Zdolność przeciążeniowa do 150 % prądu znamionowego przez 60 sekund
- Zintegrowana dławik wyjściowa w urządzeniach do 45 kW
- Dławik wejściowa w zestawie w urządzeniach do 45 kW
- Dławik wejściowa i wyjściowa w zestawie w urządzeniach od 55 kW
- Wysoki współczynnik mocy (> 0,9)
- Kompaktowa konstrukcja do montażu w budowa szaf sterowniczych
- Wysokie bezpieczeństwo eksploatacji dzięki rozbudowanym funkcjom ochronnym
Dane techniczne
Dane elektryczne:
- Zakres napięcia sieci: 380 V (-15 %) do 440 V (+10 %)
- Napięcie przemienne: 380 V AC, 50/60 Hz
- Standardowe napięcie obwodu pośredniego: 515 VDC
- Regulacja prądu metodą sterowania 120°
- Współczynnik mocy: > 0,9
- Niesymetria napięcia: < 2 %
- Dopuszczalne odchylenie częstotliwości: < 3 Hz
Dane mocy:
- Praca ciągła przy 100 % prądu znamionowego
- Moment hamujący: 100 % w pracy ciągłej
- Zdolność przeciążeniowa: 150 % prądu znamionowego przez 60 sekund
- Rekuperacja automatyczna lub ręczna
- Regulowane progi przełączania w trybie automatycznym:
- Start rekuperacji: 0–240 V powyżej standardowego napięcia obwodu pośredniego
- Zakończenie rekuperacji: 0–120 V powyżej standardowego napięcia obwodu pośredniego
Obsługa i interfejsy:
- Obsługa za pomocą klawiatury lub zewnętrznych zacisków sterujących
- Panel LED ze wskaźnikiem statusu
- Wyjście przekaźnikowe do sygnalizacji błędu lub statusu
- Wyjście analogowe 0–10 V
Funkcje ochronne:
- Zabezpieczenie nadprądowe (330 % prądu znamionowego po stronie prądu stałego)
- Zabezpieczenie nadnapięciowe: 790 V DC
- Zabezpieczenie przed przegrzaniem
- Wykrywanie zaniku fazy po stronie sieci
- Monitorowanie częstotliwości sieci
- Stopień ochrony IP20

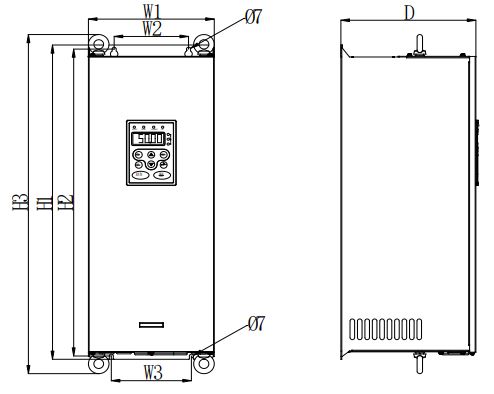

Rzut i wymiary (w mm):
Model (w kW) |
W2 |
W3 |
H2 |
W1 |
H1 |
H3 |
D |
Średnica otworu |
Zalecana śruba mocująca |
Masa netto [kg] |
Wymiary montażowe |
Wymiary zewnętrzne |
|||||||||
| Klasa napięcia: 400 V | ||||||||||
| 22-45 | 130 | 140 | 563,5 | 220 | 577 | 622,6 | 236 | Ø7 | M6×16 | 26 |
| 55-132 | 130 | 140 | 563,5 | 320 | 577 | 622,6 | 261 | Ø7 | M6×16 | 27 |
| 160-250 | 250 | 250 | 732 | 440 | 750 | 782,9 | 326,2 | Ø9 | M8×16 | 54 |
| Klasa napięcia: 690 V | ||||||||||
| 55-160 | 130 | 140 | 563,5 | 320 | 577 | 622,6 | 261 | Ø7 | M6×16 | 31 |
| 200-400 | 250 | 250 | 732 | 440 | 750 | 782,9 | 326,2 | Ø9 | M8×16 | 54 |
|
||||||||||
Zakres dostawy
Modele do 45 kW:
- Zintegrowana dławik wyjściowa
- Dławik wejściowa w zestawie
Modele od 55 kW:
- Dławik wejściowa w zestawie
- Dławik wyjściowa w zestawie
Wskazówki dotyczące doboru i instalacji
- Dołączona dławik wejściowa jest częścią systemu i musi być stosowana razem z SRBU-100H.
- Przy wspólnym wykorzystaniu obwodu pośredniego DC należy zastosować przetwornica częstotliwości o tej samej lub porównywalnej mocy znamionowej.
- Przewód wyjściowy SRBU należy podłączyć po stronie wyjściowej dławika wejściowego.
- Filtr sieciowy jest dostępny opcjonalnie i należy go dobrać odpowiednio do całkowitej mocy podłączonych przetwornic.
- Zabezpieczenie należy dobrać odpowiednio do 1,5- do 2-krotności prądu obwodu pośredniego DC.
- Klasa napięciowa SRBU musi być zgodna z klasą zastosowanej przetwornica częstotliwości.
- Moc znamionowa jednostki rekuperacyjnej musi co najmniej odpowiadać maksymalnej mocy rekuperacji występującej podczas hamowania.
Typowe obszary zastosowań
- Systemy transportu i intralogistyki
- Obrabiarki
- Urządzenia dźwignicowe i suwnicowe
- Stanowiska testowe
- Nawijarki
- Wirówki
- Technika dźwigowa i sceniczna
- Instalacje produkcyjne i automatyzacji
- Zastosowania z częstymi procesami hamowania i dużą ilością odzyskiwanej energii
Dzięki SRBU-100H otrzymują Państwo niezawodne i ekonomiczne rozwiązanie do rekuperacji energii hamowania. Jednostka zwiększa efektywność energetyczną Państwa systemów napędowych, ogranicza wydzielanie ciepła w budowa szaf sterowniczych i przyczynia się do trwałego obniżenia kosztów eksploatacji.
