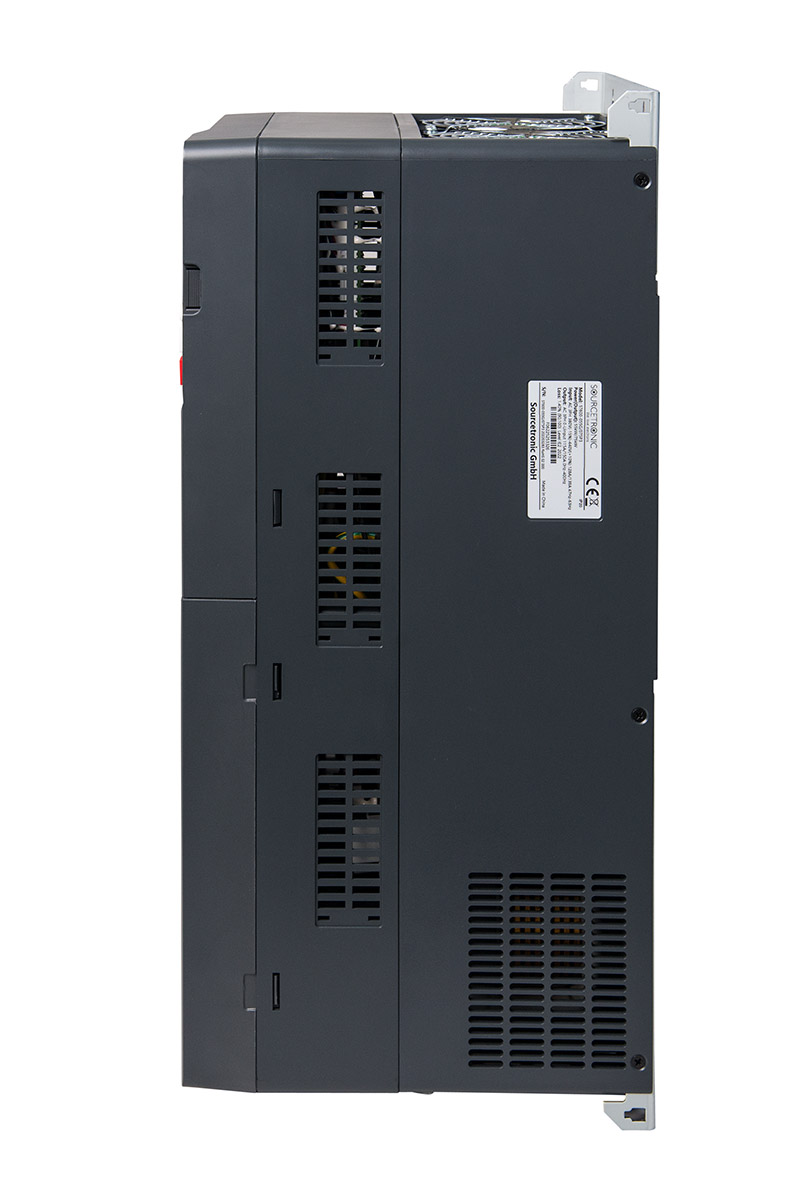

Variador de frecuencia ST600 75KW 400V
2.790,00 €*
Disponible de inmediato
Detalles
Información sobre el producto "Variador de frecuencia ST600 75KW 400V"
Cumple los requisitos de diseño ecológico.
Highlights
- Potencia: 75 kW
- Corriente de entrada: 139A
- Corriente de salida: 150A
- Rango de frecuencia de entrada: 50Hz / 60Hz ( ± 5%)
- Rango de frecuencia de salida: 0-400Hz
- Tensión: 380V (15%) - 440V (10%)
- Función de parada de emergencia normalizada según nivel SIL2 (STO)
- Panel de control LCD gráfico extraíble
- Ampliable con WIFI, Bluetooth, ProfiNet/Profibus, CANopen, PG, SPS, IO
- Filtro CEM C3 integrado
- Inductancia de CC integrada
- E/S digitales y analógicas flexibles
- Control PID avanzado
- Puesta en marcha fácil e intuitiva e instalación breve
- Ajuste flexible de la velocidad mediante botones en el panel de control
- Capacidad de sobrecarga: 1min. 150% / 10 seg. 180% / 1 seg. 200
- Compensación automática del deslizamiento
- Interfaz RS485 integrada (protocolo de control Modbus RTU estándar)
- Manual de instrucciones interactivo en alemán
Entradas
Entradas digitales |
|
| Entradas digitales programables: | 6, de los cuales 4x máx. 1kHz (S1-S4), 2x máx. 50kHz (HDIA, HDIB) con 82 funciones de entrada |
| Nivel de tensión: | 0 - 24VDC |
| Lógica: | PNP / NPN Ajuste de fábrica: PNP (activo cuando la entrada está conectada a +24V) |
| Tensión máxima en la entrada: | 30VDC |
| Número de entradas de impulsos programables: | 2 (HDIA, HDIB) |
| Frecuencia máxima de entrada: | 50 kHz, ciclo de trabajo del 30 al 70% |
| Resolución para el control de la frecuencia: | 0,1% |
| H1, H2 | Entradas redundantes para la conexión a +24V mediante contactos NC para la función de seguridad STO (interrupción inmediata del suministro de energía al accionamiento si se interrumpe al menos una de las conexiones a +24V). En configuración de fábrica, conectadas a +24V mediante puentes de cortocircuito (STO inactiva). |
Entradas analógicas |
|
| Número de entradas analógicas: | 2 |
| Tipo de entradas: | AI 1: 0-10V / 0-20mA AI 2:-10 - +10V |
| Resolución para el control de frecuencia | frecuencia máx. * 0,05%, tolerancia ±0,5%@25°C |
Salidas
Salida (U,V,W) |
|
| Modos de control: | Característica V/f / control vectorial o. PG / control vectorial w. PG |
| Tensión de salida: | 0 - 100% de la red eléctrica |
| Frecuencia de salida: | 0 - 400Hz (Control vectorial o control V/f) |
| Tensión nominal del motor: | 400V |
| Tiempos de rampa: | 0,0 - 3600,0s |
| Funciones de rampa: | Lineal / Curva en S |
| Función de sobrecarga: | 150% durante un minuto
180% durante 10 segundos 200% durante 1 segundo |
| Frecuencia portadora: | 0,5 kHz - 16,0 kHz ajustable |
| Modos de curva V/f: | Lineal / Cuadrado / Ajustable |
Salida digital / salida de impulsos |
|
| Salidas programables: | 2; 1 salida de alta velocidad, máx. 50 kHz, 1 salida de colector abierto, máx. 1 kHz 51 Funciones de salida |
| Nivel de tensión: | 24VDC, max. 30VDC, 50mA |
| Lógica: | NPN (La salida se activa contra COM o CME) |
| Frecuencia de salida mínima: | 0Hz |
| Frecuencia máxima de salida: | 50kHz |
Salidas de relé |
|
| Salidas programables: | 2 |
| Número de terminal: | RO1A-1C y RO2A-2C: contacto normalmente abierto
RO1B-1C y RO2B-2C: contacto NC |
| Potencia máxima AC: | 250VAC / 3A |
| Potencia máxima DC: | 30VDC / 1A |
| Número de funciones: | 51 |
Salidas analógicas |
|
| Salidas programables: | 1 |
| Rango de tensión: | 0 - 10VDC max. 5mA |
| Sector eléctrico: | 0 - 20mA max. Última 250Ohm |
| Número de funciones: | 32 |
Modbus |
|
| RS485 | Integrado |
Opcional |
|
| La tarjeta de expansión opcional IO501 añade 4 entradas digitales S5-S8, 1 salida digital Y2, 1 entrada analógica AI3 (0-10V/0-20mA), 1 salida analógica AO2 y dos salidas de relé | |
Concepto de protección integrada
- Protección contra cortocircuitos a tierra
- Protección contra sobretensión y subtensión
- Protección contra sobrecorriente
- Protección contra sobrecarga y subcarga
- Indicador de temperatura del rectificador y de la etapa de salida IGBT
- Protección contra sobretemperatura
- Prevención de sobretensión durante el frenado
- Señal de parada externa
- Parada segura (STO)
- Parada cuando se interrumpe la comunicación
- Detección de anomalías en la señal PID y error PG
- Entrada para interruptor bimetálico/PTC de temperatura del motor
- Protección por contraseña
- Autodiagnóstico tras reinicio
Pantalla y funciones
- Pantalla:
- Frecuencia, corriente, tensión, par, PID, ...
- Mensajes de error
- Bloqueo de teclas / transmisión de parámetros
- Idiomas: DE, EN
- Mensajes de error:
- Tipo de error
- Tensión de salida y de bus
- Corriente de salida
- Frecuencia prevista y real
- Estado de los terminales del inversor
- Temperatura
- Funciones automáticas:
- Medición de los datos del motor
- Reajuste de la tensión (AVR)
- Limitación de corriente activa
- Reinicio en caso de fallo de la red
- Compensación de deslizamiento
Tipos y dimensiones de las cajas
Tensión nominal |
Potencia de salida [kW] |
Corriente nominal de entrada [A] |
Corriente nominal de salida [A] |
Dimensiones de la carcasa en mm
|
Peso [kg]neto / bruto |
| Trifásico 400 V | 75 | 139 | 150 |
282 x 560 x 258 |
25 / 29 |
Alrededores
- Rango de temperatura -10°C a +40°C con carga nominal
- Temperatura de almacenamiento -20°C a +65°C
- Humedad 90% RF - sin condensación
- Puede utilizarse hasta 1000 m sobre el nivel del mar sin reducción de potencia
- Prueba de vibración por debajo de 5,9 m/s²=0,6 g
- Nivel de seguridad según IEC61800-5-1/2+A1
- Compatibilidad electromagnética según IEC61800-3
- Grado de protección: IP20 (EN 60529), grado de contaminación 2
- Cumple la directiva RoHS
- Conformidad CE
Volumen de suministro
- Convertidor de frecuencia ST600
- Instrucciones de uso en alemán
Más funciones
- Frecuencia nominal del motor 50Hz y 60Hz
- Marcha adelante y marcha atrás
- Habilitación del controlador Panel de control/terminales/bus
- 16 niveles de velocidad configurables mediante entradas digitales
- 12 formas diferentes de controlar la velocidad
- Frecuencia de reloj ajustable continuamente: 1,2 kHz-15,0 kHz (PWM)
- Modo "boost" de bucle abierto
- Función de freno de CC (duración, intensidad, frecuencia) y control JOG
- Control simultáneo de varios accionamientos "Slave-Vector-Control
- Reducción del ruido del motor mediante una función PWM precisa
- Evitación de vibraciones gracias a las frecuencias de bloqueo seleccionables
- Velocidad variable con par constante
- "Plug & Play"
Conformidad IE2
- (1) Pérdidas de potencia en %: Véase "ST600 IE2 Información"
- (2) Nivel de eficiencia: "IE2" según la sección 4 de la "Requisitos de diseño ecológico para motores eléctricos y controles de velocidad"
- (3) Fabricante: Sourcetronic GmbH, HRB 26045, Fahrenheitstr. 1, 28359 Bremen, Alemania.
- (4) Modelo: ST600 G3 (400V)
- (5) Potencia de salida: Ver "ST600 IE2 Información"
- (6) Potencia nominal de salida indicativa: Ver "Highlights"
- (7) Corriente nominal de salida: Ver "Highlights"
- (8) Máx. Temperatura de funcionamiento: 40 °C sin pérdida de rendimiento
- (9) Frecuencia nominal de entrada (Hz): 50Hz / 60Hz
- (10) Tensión nominal de entrada: 380V(-15%) - 440V(+10%)
- (11) No aplicable
Unidades de freno y resistencias de freno |
|
|
Las unidades de frenado externas se utilizan en aplicaciones con cargas pesadas y cambios rápidos de carga en el motor. La unidad de frenado protege el convertidor de frecuencia del exceso de energía en el enlace de CC que se retroalimenta desde el motor. Las resistencias de frenado conectadas a la unidad de frenado convierten este exceso de energía en energía térmica y la liberan al medio ambiente. |
|
CEM - Filtros y choques |
|
| También hay disponibles filtros CEM y reactancias antiparasitarias como accesorios adicionales para cada clase de potencia. |
|
Sistemas de autobuses |
|
| Compatible con muchos sistemas de bus habituales, como PROFINET, PROFIBUS y Modbus RTU |
|
Digitalización de la tecnología de accionamiento: sistemas de autobuses, Internet y mapas
El variador de frecuencia dispone de comunicación estándar 485 y se puede ampliar de forma flexible con tarjeta PG, tarjeta PLC, tarjeta IO, ProfiNet, Profibus, WIFI, Bluetooth, CANopen, etc. La tarjeta PG utiliza tecnologías de filtrado digital para mejorar la compatibilidad electromagnética y permitir la recepción estable de la señal del codificador a largas distancias. En comparación con el esquema tradicional, el rendimiento antiinterferencias se duplica. La alta velocidad se consigue con 2 x HDI, y también se admite el pulso AB de alta velocidad como señal de entrada.
Mantenimiento preventivo - Mejora continua de su producción
Su aplicación accionada por motor eléctrico requiere un rendimiento fiable. La máxima disponibilidad del sistema y seguridad de funcionamiento se consigue mediante servicios personalizados, como la localización inalámbrica de averías mediante acceso remoto o el acceso Bluetooth mediante la APP para smartphone. Los juegos de parámetros pueden leerse rápidamente a través del puerto USB. Un enlace ascendente externo permite registrar la curva de funcionamiento del variador para su mantenimiento y análisis.
Sostenibilidad: eficiencia energética y clase IE2 según la norma IEC 61800
Hasta el 70% de la electricidad consumida en la industria mundial se utiliza para alimentar motores eléctricos. Las bombas se encuentran entre las aplicaciones más comunes y ofrecen el mayor potencial de ahorro. Los convertidores de frecuencia pueden ayudar a resolver los retos de la transición energética. Porque a media velocidad sólo se necesita una octava parte de la energía. Le interesará saber que los convertidores de frecuencia de Sourcetronic ya cumplen los requisitos más estrictos de la norma IEC 61800-9 sobre eficiencia energética y están clasificados según IE2.
