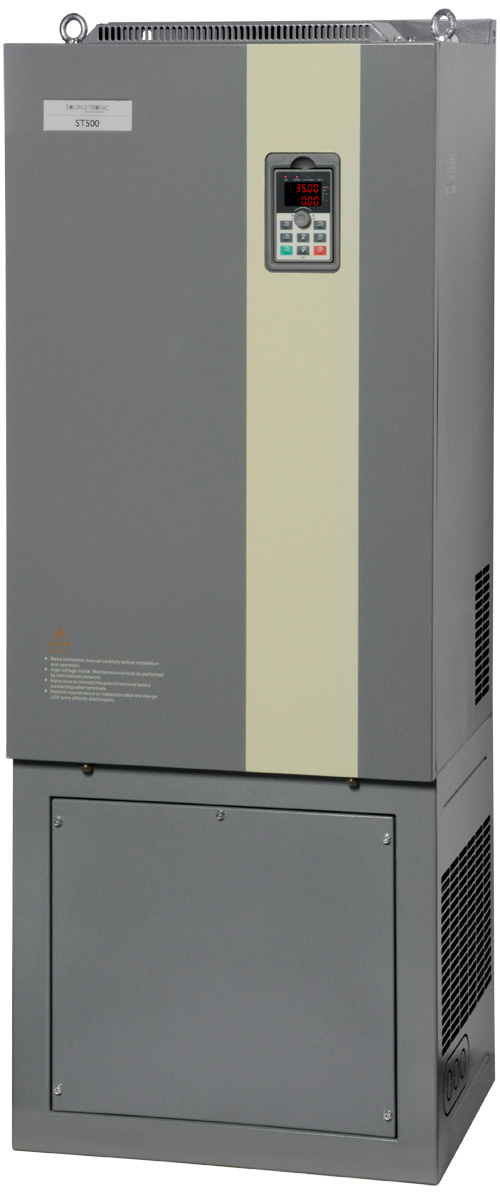

Variador de frecuencia ST500 200kW 400V

Número de producto: 62187
EAN: 4260409225596

7.390,00 €*

Precios más IVA, más gastos de envío

Bueno esperado pronto
Cantidad
Elige la potencia:

Comprado con frecuencia juntos

  • st500-frequenzumrichter-160pluskw_21aeea
  • st500-frequenzumrichter-160pluskw_21aeea
Precio total:
sin iva.
  • Este artículo: Variador de frecuencia ST500 200kW 400V - 7.390,00 €
  • Software del variador de frecuencia ST®Drive 98,00 €

Detalles

Asesoramiento Especializado +49 421 277 9999
Imprimir
  • Descripción Características Potencia: 200 kW Corriente de entrada: 385A Corriente de salida: 380A Voltaje: 380 V (-15%) - 440 V (+ 10%… Más
  • Downloads
  • Software
Descripción
Información sobre el producto "Variador de frecuencia ST500 200kW 400V"

Características

  • Potencia: 200 kW
  • Corriente de entrada: 385A
  • Corriente de salida: 380A
  • Voltaje: 380 V (-15%) - 440 V (+ 10%)
  • I/O digitales y analógicas flexibles
  • Panel de control extraíble
  • Control PID extendido
  • Puesta en marcha intuitiva y fácil, e instalación corta
  • Ajuste flexible de la velocidad con potenciómetro
  • Capacidad de sobrecarga: 1min. 150% / 2 seg. 180%
  • Compensación de deslizamiento automático
  • Resistencia de frenado integrado
  • Interfaz RS485 integrada (protocolo de control Modbus RTU estándar)
  • Manual de usuario interactivo en alemán

Entradas

Entradas digitales

Entradas digitales programables: 8
Nivel de voltaje: 0 - 24V CC
Lógica: PNP / NPN
Voltaje máximo en la entrada: 30V CC
Cantidad de entradas de pulso programables: 1
Frecuencia de entrada máxima: 100kHz
Resolución de control de frecuencia: 0,01Hz (0-320Hz), 0,1Hz (0-3200Hz)

Entradas analógicas

Cantidad de entradas analógicas 3
Tipos de entradas: AI 1: 0-10V / 0-20mA
AI 2: 0-10V / 0-20mA
AI 3:-10-+10V / 0-20mA o PT100
Resolución de frecuencia: máx. Frecuencia * 0,1%

Salidas

Salida (U,V,W)

Modos de control V/F-constante / Control vectorial
o. PG / control de vectores m. PG
Tensión de salida: 0 - 100% de la red de suministro
Frecuencia de salida: 0 - 300Hz (control vectorial)
0 - 3200Hz (V/F - Control)
Tensión nominal del motor: 400V
Tiempos de aceleración: 0,0 - 6500,0s
Funciones de aceleración: Lineal / Spline-Curva
Función de sobrecarga: 150% por un minuto
180% por dos segundos
Frecuencia de portadora 0,5kHz - 16,0kHz ajustable
Modos de curva U/f Lineal / Cuadrada / Ajustable

Salida digital / Salida de pulso

Salidas programables: 2
Nivel de tensión: 30V CC
Lógica: PNP / NPN
Frecuencia mínima de salida: 0Hz
Frecuencia máxima de salida: 100kHz

Salidas de Relé

Salidas programables: 2
Numero de terminal: TA1 / TC1 (cerrado)
TB1 / TC1 (abierto)
Potencia máxima CA NO: 250VAC / 5A; NC:250VAC / 3A
Potencia máxima CC 30V CC / 1A
Numero de funciones 39

Salidas analógicas

Salidas programables 2
Rango de voltaje 0 - 10V CC
máx. 5mA
Rango de voltaje 0 - 20mA
máx. Carga 250Ohm
Rango de voltaje 16

Modbus

RS485 Integrado

Concepto de protección integrada

  • 100% de protección contra fallas de tierra
  • Protección de sobre y bajo voltaje
  • Protección contra baja y sobre-corriente
  • Visualización de temperatura IGBT
  • Protección contra recalentamiento
  • Bloqueador de sobretensiones
  • Señal externa para detener
  • Parada por cancelación de la comunicación
  • Anomalías en la señal PID y errores de PG
  • Pantalla de temperatura "Power Module" y amplificador de potencia IGBT
  • Enfriamiento según la potencia (refrigeración del ventilador, temperatura controlada)
  • Protección por contraseña
  • Auto-prueba después de reiniciado

Pantalla y funciones

  • Pantalla:
    • Frecuencia, corriente, voltaje, torque, PID, ...
    • Mensajes de error
    • Bloqueo de teclas / transferencia de parámetros
  • Mensajes de error:
    • Tiempo
    • Especie
    • Voltaje
    • Corriente
    • Frecuencia
    • Estado del variador
  • Funciones automáticas:
    • Detección de datos del motor
    • Regulación de voltaje (AVR)
    • Reloj integrado y memoria de fallas
    • Conmutación por cero
    • Límite de corriente activa
    • Reiniciar en caso de falla de energía
    • Compensación por deslizamiento

Tipos de carcasa y dimensiones

Tensión nominal

Potencia de

Salida [kW]

Corriente de

Entrada

nominal [A]

Corriente de

Salida

nominal [A]

Dimensiones

de la carcasa

(LxWxH) [mm]

Medidas de

montaje

(LxWxH) [mm]

3 fases 400V 200 385 380 820x480x368 370x800x11

Entorno

  • Rango de temperatura -10 ° C a + 40 ° C
  • Temperatura de almacenamiento -20 ° C a + 65 ° C
  • Humedad 90% HR - sin condensación
  • Se puede usar hasta 1000 metros sobre el nivel del mar
  • Prueba de vibración por debajo de 5.9 m / s 2 = 0.6g
  • Nivel de seguridad según IEC61800-5
  • Compatibilidad electromagnética según IEC61800-3
  • Tipo de protección: IP20 (EN 60529), NEMA 1
  • Cumple con RoHS
  • Cumple con CE
  • Peso 160 kg

Contenido

  • Variador de frecuencia ST500 200 kW
  • Manual de usuario en alemán

Mas funciones

  • Frecuencia nominal del motor 50Hz y 60Hz
  • Adelante y reverso
  • El controlador habilita el panel de control / terminales
  • 16 velocidades fijas seleccionables mediante entradas de interruptor
  • 10 formas diferentes de controlar la velocidad
  • Frecuencia de reloj infinitamente ajustable: 0.5kHz-16kHz (PWM)
  • "Open-Loop-Boost-Modus"
  • Función estándar de parada rápida / parada de emergencia
  • Función de freno CC (duración, intensidad, frecuencia) y control JOG
  • Control simultáneo de varias unidades "Slave-Vector-Control"
  • Reducción del ruido del motor debido a la función precisa de PWM
  • Prevención de vibraciones por frecuencias de bloqueo seleccionables
  • Velocidad variable con torque constante
  • Reloj integrado y memoria de fallas
  • "Plug & Play"

Accesorios

Unidades de frenado y resistencias de frenado

Las unidades de freno externas se utilizan en aplicaciones con cargas pesadas y cambios de carga rápidos en el motor. La unidad de freno protege al variador de frecuencia del exceso de energía en el enlace CC, que es alimentado por el motor. Este exceso de energía se convierte luego en energía térmica mediante las resistencias de frenado conectadas a la unidad de freno y liberadas al medio ambiente.

Bremseinheit

Filtros EMC e inductancias

Como accesorios adicionales, están disponibles para todas las clases de potencia los filtros EMC y las inductancias eléctricas.

EMV Filter und Drosseln

Paquete de software Bluetooth

Con la aplicación para teléfonos inteligentes ST®APP, muy fácil de usar, los variadores de frecuencia se pueden monitorear y configurar fácilmente a través de Bluetooth.

Bluetooth

Entradas digitales

Salidas analógicas

Unidades de frenado y resistencias de frenado

Elige la potencia: : 160KW, 187KW, 200KW, 220KW, 250KW, 280KW, 315KW, 355KW, 400KW, 450KW, 500KW, 560KW, 630KW, 710KW
Voltaje de entrada: 400V
Downloads
  • ST500 STEP 3D Files (35.92 MB)
  • ST500 User Manual (7.25 MB)
  • ST500 Quickstart Guide (3.09 MB)
  • ST500 Bedienungsanleitung (12.11 MB)
  • ST500 Datenblatt (8.27 MB)
  • ST500 Inbetriebnahme Übersicht (83.07 KB)
Software
Software del variador de frecuencia ST®Drive
Smartphone ST®APP Bundle Bluetooth
  • Accesorios

Accesorios

Software del variador de frecuencia ST®Drive
Software del variador de frecuencia ST®Drive

98,00 €*
  • Dispositivos: serie ST9000 / ST500
  • Set de dos piezas compuesto por:
    - Adaptador USB-RS485
    - Software ST@Drive
Smartphone ST®APP Bundle Bluetooth
Smartphone ST®APP Bundle Bluetooth

129,00 €*
  • Conveniente comunicación vía Bluetooth
  • Dispositivos: ST500 & Paquete de hardware 60664
  • Seguro y protegido con Modbus/TCP Security
  • Programación intuitiva de parámetros
  • Gráficos en directo para el seguimiento y la puesta a punto
  • Control de parada manual/apagado/automático
  • Velocidad ajustable mediante potenciómetro virtual
  • Descripciones de parámetros comprensibles
  • Descripciones detalladas de las alarmas/fallas y contramedidas
  • Compatibilidad: Android
Servicio de configuración: Haga que el inversor de frecuencia se configure
Servicio de configuración: Haga que el inversor de frecuencia se configure

54,00 €*
  • Asesoramiento por teléfono
  • Diseño y puesta en marcha
  • Parametrización individual
  • Operación del programa
  • Lista de parámetros
Marco de montaje del teclado ST500
Marco de montaje del teclado ST500

19,80 €*
  • Dispositivos: ST500
  • Dimensiones (A/H/D): 90/135/22 mm
  • Incl. 2m de cable
Resistencia de frenado SBRU 16 kW 7 Ohm
Resistencia de frenado SBRU 16 kW 7 Ohm

675,00 €*
  • Potencia: 16,0 KW
  • Resistencia: 7 Ohm
  • Capacidad de carga de corriente máxima: 80A
  • Tensión: <800V
  • Contacto de temperatura
  • Terminal: M6
  • Dimensiones (A/H/D): 410,5/685/142mm
  • Peso: 30,8kg
  • Cumple con RoHS
  • Cumple con la CE
  • Clase de protección IP20 (EN 60529)
  • Coeficiente de temperatura: <400ppm/C°
  • Material de la resistencia: 0Cr25AL
Instalación y puesta en marcha
Instalación y puesta en marcha

Precio en demanda
  • Instalación y puesta en marcha
  • Configuración y parametrización
  • Construcción de armarios de distribución
  • Electrificación de obras completas
  • Intercambio de convertidores de frecuencia
  • Documentación conforme a las normas
  • Instrucción del personal de servicio
Make a request
Planificación y programación de proyectos
Planificación y programación de proyectos

Precio en demanda
  • Asesoramiento y diseño Tecnología de accionamiento
  • Planificación de proyectos Ingeniería eléctrica
  • E-construcción ePlan P8
  • Programación/visualización (PLC/HMI/JAVA)
  • Sistemas de supervisión, control y regulación
  • Asesoramiento en materia de sensores
  • Tramitación de ofertas con especial atención a la tecnología de accionamiento, la automatización y el control de bombas
  • Determinación del potencial de ahorro energético
  • Planificación, construcción, entrega e instalación de sistemas de control
Make a request
Servicio Express de Tecnología de Accionamiento
Servicio Express de Tecnología de Accionamiento

Precio en demanda
  • Servicio rápido del convertidor de frecuencia
  • Instalación, puesta en marcha, funcionamiento de prueba
  • Instrucción del personal de servicio
  • Identificación de las causas de los errores
  • Reducción de fallos posteriores y repetidos
  • Mantenimiento, revisión y reequipamiento de sistemas
  • Gestión del ciclo de vida de la tecnología de accionamiento
  • Servicio 24 horas": Servicio de supervisión de las instalaciones 24 horas al día, 7 días a la semana
Make a request
Controlador de bomba SPC 160KW - 710KW
Controlador de bomba SPC 160KW - 710KW

Precio en demanda
  • Potencia: de 160kW a 710kW 400V
  • Control PID preciso con convertidor de frecuencia
  • Aparatos de conmutación compactos y modulares
  • Protección contra el funcionamiento en seco y protección del motor
  • Control de presión, nivel, temperatura, etc.
  • Eficiencia según IE2 (hasta el 98%)
  • Software: ST®DRIVE, ST®APP
  • Tensión de control: 230VAC / 24VDC
  • Clase de protección: IP54, EN60529/NEMA4
  • Interruptor de protección del motor adicional
  • Ahogamiento suave del motor
  • Interruptor automático
  • Termostato para ajustar la temperatura
  • Potente fuente de alimentación auxiliar de 24 V
Make a request
Controles de Motore SMC 160KW - 710KW
Controles de Motore SMC 160KW - 710KW

Precio en demanda
  • Potencia: de 160 a 710 kW 400V
  • Ajuste continuo de la velocidad
  • Control PID preciso con convertidor de frecuencia
  • Aparato de conmutación modular y compacto
  • Interruptor para funcionamiento manual y automático
  • 2 x indicadores luminosos, 1 x potenciómetro
  • Protección del motor
  • Control de presión, temperatura, etc.
  • Eficiencia según IE2 (hasta el 98%)
  • Software: ST®DRIVE, ST®APP
  • Tensión de control: 230VAC / 24VDC
  • Clase de protección: IP54, EN60529/NEMA4
  • Interruptor de protección del motor adicional
  • Ahogo suave del motor
  • Disyuntor
  • Termostato para ajustar la temperatura
  • Potente fuente de alimentación auxiliar de 24 V
Make a request

* Salvo indicación contraria, todos los precios se incrementan con el IVA aplicable, los gastos de envío y posibles tasas de reembolso.

Visa
Mastercard
Paypal
Sofortueberweisung
Ups
Facebook Instagram Youtube Ausbildungsbetrieb
Tecnología de Accionamiento
  • Variadores de Frecuencia
  • Controles de Bombas
  • Filtros EMC
  • Resistencias de Frenado
Tecnología de Medición
  • Probadores de Hipot
  • Multímetros
  • Medidores LCR
  • Verificador de Seguridad
Servicio
  • Servicio de Calibración
  • Equipo de alquiler
  • SALE
Lo que hay que saber
  • Blog
  • Empresa
  • Contacto
  • FAQ
  • Glosario
  • Condiciones
  • Política de devolucion
  • Entrega
  • Pago
  • Política de privacidad
  • Proceso de pedido
  • Aviso legal
© 2023 Sourcetronic GmbH. Todos los derechos reservados.

Functional cookies are absolutely necessary for the functionality of the web shop. These cookies assign a unique random ID to your browser so that your unhindered shopping experience can be guaranteed over several page views.

Activated cookies:
Saves which cookies have already been accepted by the user for the first time.
Pagos PayPal
Timezone:
The cookie is used to provide the system with the user's current time zone.
Cookie settings:
The cookie is used to store the cookie settings of the site user over several browser sessions.
Cache handling:
The cookie is used to differentiate the cache for different scenarios and page users.
Integración con Captcha
CSRF token:
The CSRF token cookie contributes to your security. It strengthens the security of forms against unwanted hacker attacks.
Information on origin:
The cookie stores the referrer and the first page visited by the user for further use.
PayPal:
The cookie is used for payment processing via PayPal.
Session:
The session cookie stores your shopping data over several page views and is therefore essential for your personal shopping experience.

Cookies utilizadas para estadísticas y métricas de rendimiento de la tienda.

Google Tagmanager
Google Analytics
Lista de deseos

Marketing cookies are used to display advertisements on the website in a targeted and individualized manner across multiple page views and browser sessions.

Google conversion tracking:
The Google Conversion Tracking Cookie is used to track conversions on the website effectively. This information is used by the site operator to target Google AdWords campaigns.

Tracking cookies help the shop operator to collect and evaluate information about the behaviour of users on their website.

Microsoft Advertising Tag UET
Bing Ads:
This cookie is used by Bing to gather anonymous information on how visitors are using the website.
Google Analytics:
Google Analytics is used for traffic analysis of the website. Thereby statistics about website activities can be created and read out.
We respect your privacy
Este sitio web utiliza cookies para poder ofrecerle una experiencia óptima. Más información…







SOURCETRONIC GmbH • Fahrenheitsstrasse | • 28359 Bremen • Germany • T +49 421 2 77 99 99 • www.sourcetronic.com
