Impedansmåler ST2851

Highlights

• Frekvens: 10Hz - 130MHz, nøjagtighed: 0,01%
• Testparametre: Cp/s, Lp/s, Rp/s, |Z|, |Y|, R, X, G, B, D, Q, θ, Vac-Iac, DCR, Vdc-Idc
• Basisnøjagtighed: 0,08%
• Farve TFT-10.1"
• Grafisk visning af parametre via frekvens, AC-målespænding, strøm eller DC BIAS-spænding
• Hastighed: 2.5ms
• Interfaces: USB HOST, USB DEVICE, LAN, Handler, RS232C

Specifikationer

AC testniveau spænding

• 5mVrms-2Vrms
• Max. Opløsning: 1mV, 4-cifret input
• Nøjagtighed:
  • ≤2Vrms: 10 % af den indstillede spænding + 2 mV
  • >2Vrms: 10% af den indstillede spænding + 5mV
  {{ n

AC test level current

n }}
• 50µA-20mA
• Max. Opløsning: 10µA, 3-cifret input
• Nøjagtighed:
  • ALC ON: 10% x strøm + 20 µA
  • ALC OFF: 6% x strøm + 20 µA
{{ n

Mere specifikationer

• Målehastighed (f ≥ 10KHz): Fast+: 2,5 ms / Fast: 10 ms / Medium: 40 ms / Slow 80 ms / Slow+ 400 ms
• Udskiftningskredsløbsdiagrammer: Seriel og parallel
• Udgangsimpedanser: 25Ω, 100Ω
• Intern DC BIAS-kilde:
  • Spænding, strømområde: 0V - ±40V / 0mA - ±100mA
  • Opløsning: fra 1mV / 40µA
  • Nøjagtighed: ≤2V 1% af den indstillede spænding + 5mV
• Matching: Ekstern DC-forspændingsstrømkilde ST1778
• Sweep via 1601-punktliste
• Grafisk sweep via 51, 101, 201, 401, 801 eller 1601 punkter
• Sweep-parametre: Frekvens, spænding, strøm, forspænding, Biasstrøm
• Test signal monitor funktion
• Test signal monitor funktion
{{ n
• Indbygget komparator til 10 bins og tæller
• Kontrolgrænseflader: RS232, Handler, USBCDC, USBTMC, LAN, GPIB
• 2 USB-værtsporte til mus/tastatur og en USB-nøgle
{{ n
• HDMI- og VGA-udgang
• USB-stik til at gemme indstillinger, Målte værdier og skærmbilleder
• Måleområdeskift: Auto og Hold (manuel)
• Triggertilstand: Intern, ekstern, manuel og bus
• Korrektionsfunktion: Åbent kredsløb, kortslutning, belastning
• Forsyning: 100 - 120V, 198V-242V / 47 - 63 Hz
• Dimensioner (B/H/D): 428/220/325 mm
• Vægt: 14.5 kg
• CE-kompatibel i henhold til EN 50 191

Måleområder

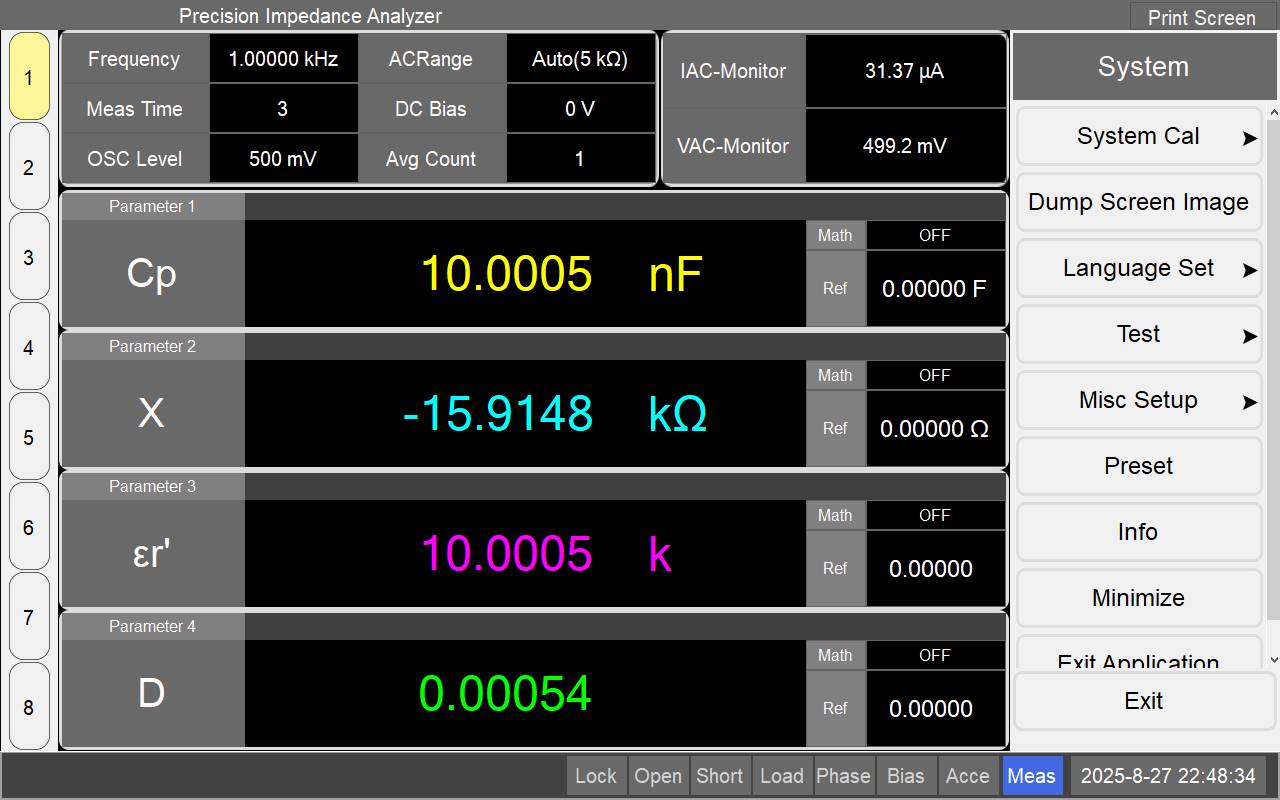

Måleområderne kan nemt vælges ved hjælp af touch-områderne i højre side af displayet.

LCR: 100mΩ, 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ

RDC: 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ

Målebroens funktionelle omfang og anvendelsesområde

Målebroen ST2851 er den mest kraftfulde enhed i sin klasse. For at opfylde de højeste krav blev denne bro udviklet til at tilbyde maksimal kvalitet af måleresultater med en bred vifte af funktioner. Måleresultater kan bestemmes over et bredt frekvensområde med en nøjagtighed på op til 0,08 %. Ud over denne høje præcision giver målebroen også mulighed for at udføre en målecyklus på mindre end 2,5 millisekunder. Hurtige og præcise måleresultater er en forudsætning for meget krævende industrielle anvendelser. Hyppige anvendelsesområder er derfor produktionslinjer, f.eks. i bilindustrien, eller måle- og kalibreringslaboratorier samt forsknings- og udviklingsafdelinger.

Leveringsomfang

• ST26005D Kelvin terminal fixture
• ST26047A-Terminal test adapter
• ST26082A 100 Ohm resistor
{{ n
• ST26010 Guldbelagt kortslutningsplade
• Forbindelseskabel
