Variador de frecuencia ST600SP 4KW 400V IP55
529,80 €*
Disponible de inmediato
Detalles
Los variadores de velocidad Sourcetronic cubren en sus distintas versiones todos los requisitos de las aplicaciones industriales modernas, como motores, ventiladores y bombas. Los potentes convertidores de frecuencia de la serie ST600 se caracterizan por su rápida instalación, facilidad de manejo, robustez y rentabilidad. Ofrecen todas las características necesarias para un amplio uso.
Répond à l'exigence d'écoconception.
Destacados
- Potencia: 4kW
- Corriente de entrada: 70A
- Corriente de salida: 60A
- Rango de frecuencia de entrada: 50Hz / 60Hz ( ± 5%)
- Gama de frecuencias de salida: 0-400 Hz
- Tensión: 380V (15%) - 440V (10%)
- Grado de protección IP55
- Función de parada de emergencia según nivel SIL2 (STO)
- Panel de control LCD gráfico
- Extensible con WIFI, Bluetooth, ProfiNet/Profibus, CANopen, PG, API, IO
- Interruptor principal integrado
- Unidad de frenado integrada
- Filtro CEM C3 integrado
- Entradas/salidas digitales y analógicas flexibles
- Control PID avanzado
- Puesta en marcha intuitiva y rápida instalación
- Control de velocidad flexible con botones en el panel de control
- Capacidad de sobrecarga: 1min. 150% / 10 seg. 180% / 1 seg. 200%.
- Compensación automática del deslizamiento
- Interfaz RS485 integrada (protocolo de control estándar Modbus-RTU)
- Guía interactiva del usuario en francés
Entradas
Entradas digitales |
|
Entradas digitales programables: | 6, incluyendo 4x máx. 1kHz (S1-S4), 2x máx. 50kHz (HDIA, HDIB) con 82 funciones de entrada |
Nivel de tensión: | 0 - 24VDC |
Lógico: | PNP / NPN Ajuste de fábrica: PNP (activo si la entrada está conectada a +24V) |
Tensión máxima de entrada: | 30VDC |
Número de entradas de impulsos programables: | 2 (HDIA, HDIB) |
Frecuencia máxima de entrada: | 50 kHz, ciclo de trabajo del 30 al 70%. |
Resolución para el control de la frecuencia: | 0,1% |
H1, H2 | Entradas redundantes para conectar a +24V mediante contactos NC para la función de seguridad STO (interrupción inmediata de la alimentación del variador si se interrumpe al menos una de las conexiones a +24V). En la configuración de fábrica, conectadas a +24V mediante puentes de cortocircuito (STO inactiva). |
Entradas analógicas |
|
Número de entradas analógicas: | 2 |
Tipo de entradas: | AI 1 : 0-10V / 0-20mA AI 2:-10 - +10V |
Resolución para el control de frecuencia | frecuencia máxima * 0,05%, tolerancia ±0,5%@25°C |
Salidas
Salida (U,V,W) |
|
Modos de control: | Curva característica U/f / control vectorial sin PG / control vectorial con PG |
Tensión de salida: | 0 - 100% de la red eléctrica |
Frecuencia de salida: | 0 - 400 Hz (control vectorial o control U/f) |
Tensión nominal del motor: | 400V |
Tiempo de rampa: | 0,0 - 3600,0s |
Funciones de rampa: | Lineal / Curva en S |
Función de sobrecarga: | 150% durante un minuto 180% durante 10 segundos 200% durante 1 segundo |
Frecuencia portadora: | 0,5 kHz - 16,0 kHz ajustable |
Modos de curva U/f: | Lineal / Cuadrado / Ajustable |
Salida digital / Salida de impulsos |
|
Salidas programables: | 2; 1 salida de alta velocidad, máx. 50 kHz, 1 salida de colector abierto, máx. 1kHz 51 funciones de salida |
Nivel de tensión: | 24VDC, máx. 30VDC, 50mA |
Lógico: | NPN (salida activa hacia COM o CME) |
Frecuencia mínima de salida : | 0Hz |
Frecuencia máxima de salida: | 50kHz |
Salidas de relé |
|
Salidas programables: | 2 |
Número de terminal: | RO1A-1C y RO2A-2C: contactos de cierre RO1B-1C y RO2B-2C: contactos de apertura |
Potencia máxima de CA: | 250VAC / 3A |
Potencia máxima DC: | 30VDC / 1A |
Número de funciones: | 51 |
Salidas analógicas |
|
Salidas programables: | 1 |
Salidas programables: | 0 - 10VDC max. 5mA |
Rango actual: | 0 - 20mA carga máx. 250Ohm |
Número de funciones: | 32 |
Modbus |
|
RS485 | Integrado |
Opcional |
|
La tarjeta de expansión opcional IO501 añade 4 entradas digitales S5-S8, 1 salida digital Y2, 1 entrada analógica AI3 (0-10V/0-20mA), 1 salida analógica AO2 y dos salidas de relé. |
Concepto de protección integrada
- Grado de protección IP55
- Protección contra fallos a tierra
- Protección contra sobretensión y subtensión
- Protección contra sobrecorriente
- Protección contra sobrecarga y subcarga
- Indicador de temperatura del rectificador y etapa final IGBT
- Protección contra el sobrecalentamiento
- Prevención de sobrecargas de frenado
- Señal de parada externa
- Safe Torque Off (STO)
- Desconexión en caso de fallo de comunicación
- Detección de anomalías en la señal PID y errores PG
- Entrada para interruptor bimetálico de temperatura del motor/PTC
- Protección mediante contraseña
- Autocomprobación tras el reinicio
Pantalla y funciones
- Mostrar :
- Frecuencia, corriente, tensión, par, PID, ...
- Mensajes de error
- Bloqueo de teclas / Transmisión de parámetros
- Idiomas: DE, EN
- Mensajes de error :
- Tipo de error
- Tensión de salida y de bus
- Corriente de salida
- Frecuencia ajustada y real
- Estado de los terminales del accionamiento
- Temperatura
- Funciones automáticas :
- Ajuste de los datos del motor
- Regulación de tensión (AVR)
- Limitación de corriente activa
- Reinicio en caso de apagón
- Compensación de deslizamiento
Tipos y dimensiones de las cajas
Tensión nominal |
Potencia de salida [kW] |
Corriente nominal de entrada [A] |
Corriente nominal de salida [A] |
Dimensiones de la carcasa en mm
|
Peso [kg]neto / bruto |
Trifásico 400 V | 4 | 13.5 | 9.5 |
196 x 403 x 260.5 |
7 / 8.5 |
Medio ambiente
- Rango de temperaturas -10°C a +40°C con carga nominal
- Temperatura de almacenamiento -20°C a +65°C
- Humedad 90% HR - sin condensación
- Puede utilizarse a altitudes de hasta 1.000 m sin reducción de potencia
- Prueba de vibración por debajo de 5,9 m/s²=0,6 g
- Estado de seguridad según IEC61800-5-1/2+A1
- Compatibilidad electromagnética según IEC61800-3
- Grado de protección: IP20 (EN 60529), grado de contaminación 2
- Cumple la directiva RoHS
- Conforme à la norme CE
Entrega completa
- Convertidor de frecuencia ST600
- Instrucciones detalladas de uso en inglés
Otras funciones
- Frecuencia nominal del motor 50Hz y 60Hz
- Avances y retrocesos
- Validación del panel de control/terminales/controlador de bus
- 16 niveles de velocidad configurables mediante entradas digitales
- 12 opciones diferentes de control de velocidad
- Frecuencia de reloj ajustable de forma continua: 1,2 kHz-15,0 kHz (PWM)
- "Modo boost de bucle abierto"
- Función de frenado CC (tiempo, corriente, frecuencia) & ; Control JOG
- Control simultáneo de varios accionamientos "Slave-Vector-Control
- Reducción del ruido del motor mediante una función PWM precisa
- Prevención de vibraciones mediante frecuencias de bloqueo seleccionables
- Velocidad variable con par constante
- "Plug & Play"
Sistemas de autobuses |
|
Compatible con muchos sistemas de bus habituales, como PROFINET, PROFIBUS y Modbus RTU |
Digitalización de la tecnología de accionamiento: sistemas de bus, Internet y tarjetas
El variador de frecuencia dispone de comunicación estándar 485 y puede ampliarse de forma flexible con una tarjeta PG, una tarjeta PLC, una tarjeta IO, ProfiNet, Profibus, WIFI, Bluetooth, CANopen, etc. La tarjeta PG utiliza tecnologías de filtrado digital para mejorar la compatibilidad electromagnética y permitir la recepción estable de la señal del codificador a largas distancias. En comparación con el esquema tradicional, el rendimiento de supresión de interferencias se duplica. Con 2 x HDI, se consigue una alta velocidad, y se admite el pulso AB de alta velocidad como señal de entrada.
Mantenimiento preventivo - Mejora continua de su producción
Su aplicación de motor eléctrico requiere un rendimiento fiable. La máxima disponibilidad del sistema y la seguridad de funcionamiento están garantizadas gracias a servicios personalizados, como la localización inalámbrica de averías mediante acceso remoto o el acceso Bluetooth con la APP para smartphone. Los conjuntos de parámetros se pueden leer rápidamente a través del puerto USB. Mediante un enlace ascendente externo, se puede registrar la curva de funcionamiento del variador con fines de mantenimiento y análisis.
Sostenibilidad: eficiencia energética y clase IE2 según la norma IEC 61800
Hasta el 70% del consumo mundial de electricidad en la industria se debe al funcionamiento de motores eléctricos. Las bombas se encuentran entre las aplicaciones más comunes y ofrecen el mayor potencial de ahorro. Los convertidores de frecuencia pueden ayudar a afrontar los retos de la transición energética. A media velocidad, sólo se necesita una octava parte de la energía. Le interesará saber que los convertidores de frecuencia de Sourcetronic ya cumplen los requisitos más estrictos de la norma IEC 61800-9 en materia de eficiencia energética y tienen la clasificación IE2.
- ST600 Quickstart Guide (2.28 MB)
- ST600 Bedienungsanleitung (31.25 MB)
- ST600 STEP 3D Files (43.95 MB)
- ST600 Kurzanleitung (1.66 MB)
- ST600 EPLAN Makro (1.22 MB)
- ST600 User Manual (17.75 MB)
Accessoires
- Asesoramiento por teléfono
- Diseño y puesta en marcha
- Parametrización individual
- Operación del programa
- Lista de parámetros
- Resistencia: 150 ohmios
- Potencia nominal: 500 W (potencia de frenado continuo con disipación térmica adecuada)
- Rango de voltaje de funcionamiento: hasta 400 V
- Resistencia dieléctrica: AC3KV 50Hz / 5s
- Clase IP: IP00 / IP33
- Clase de protección IP20

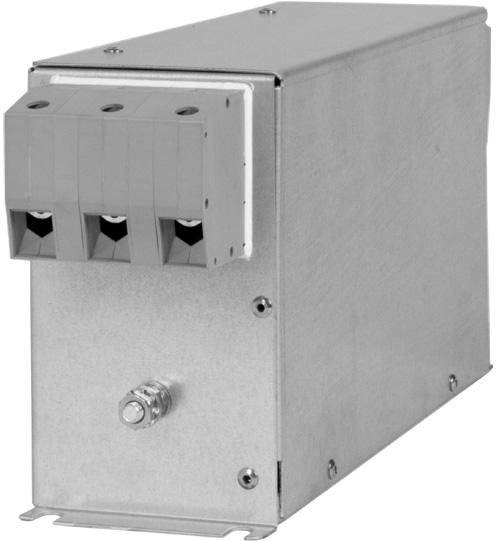

- Corriente nominal: 16 A (la corriente nominal debe ser superior a la corriente de entrada del convertidor de frecuencia)
- Voltaje: 400 VCA
- Categoría: C2
- Instalación y puesta en marcha
- Configuración y parametrización
- Construcción de armarios de distribución
- Electrificación de obras completas
- Intercambio de convertidores de frecuencia
- Documentación conforme a las normas
- Instrucción del personal de servicio
- Asesoramiento y diseño Tecnología de accionamiento
- Planificación de proyectos Ingeniería eléctrica
- E-construcción ePlan P8
- Programación/visualización (PLC/HMI/JAVA)
- Sistemas de supervisión, control y regulación
- Asesoramiento en materia de sensores
- Tramitación de ofertas con especial atención a la tecnología de accionamiento, la automatización y el control de bombas
- Determinación del potencial de ahorro energético
- Planificación, construcción, entrega e instalación de sistemas de control
- Servicio rápido del convertidor de frecuencia
- Instalación, puesta en marcha, funcionamiento de prueba
- Instrucción del personal de servicio
- Identificación de las causas de los errores
- Reducción de fallos posteriores y repetidos
- Mantenimiento, revisión y reequipamiento de sistemas
- Gestión del ciclo de vida de la tecnología de accionamiento
- Servicio 24 horas": Servicio de supervisión de las instalaciones 24 horas al día, 7 días a la semana
- Compatible con convertidores de frecuencia de la serie ST600
- Compatible con PLC Siemens S7-1200 o S7-1500 con TIA Portal V15
- La tarjeta Profinet se conecta a través de dos tomas RJ45
- Compatible con los convertidores de frecuencia de la serie ST600 .
- Conexión a través de la toma Sub-D-9
- resistencia de terminación ajustable mediante interruptor DIP
- Tasa de transferencia: de 9,6kbit/s a 12Mbit/s
- Compatible con los convertidores de frecuencia de la serie ST600
- EstándarPROFIBUS: DP
- Conexión a través de la toma Sub-D-9
- Tasa de transmisión: de 9,6kbit/s a 12Mbit/s
- Hasta 32 participantes (sin repetidor) y 127 participantes (con repetidor) en un segmento de la red
- Se recomienda la tarjeta de alimentación de 24 V SPS501-24 como complemento
- Compatible con la serie ST600 de convertidores de frecuencia
- Panel de control LCD gráfico de alta resolución
- Conexión mediante RJ45
- Compatible con los convertidores de frecuencia de la serie ST600
- Para encoders incrementales ABZ con salida diferencial, push/pull u OC
- Voltaje: 5/12VDC conmutable a través de SW1
- Salida de divisor de frecuencia diferencial de 5 V, configurable de 1:1-2255
- Instalación intuitiva gracias al plug and play: enchufar y listo
- Compatible con los convertidores de frecuencia de la serie ST600
- Para encoders incrementales ABZ con salida diferencial, push/pull u OC
- Voltaje: 24V
- Salida de divisor de frecuencia diferencial de 5 V, configurable de 1:1-2255
- Instalación intuitiva gracias a plug and play: simplemente enchufar y listo
- Compatible con los convertidores de frecuencia de la serie ST600
- Codificador sinusoidal con/sin señales C/D
- Voltaje: 5VDC
- Fácil instalación gracias al plug and play
- Compatible con los convertidores de frecuencia de la serie ST600
- Tarjeta PG para resolvers sin escobillas
- Tensión de excitación 7 VRMS, frecuencia 10kHz
- Relación de transmisión recomendada: 0,5
- Tensión de salida del resolvedor 1±0,2Vpp
- Salida de divisor de frecuencia diferencial de 5 V ABZ, configurable de 1:1-2255
- Instalación intuitiva gracias a plug and play: simplemente enchufar y listo
- Compatible con ST600
- 4 entradas digitales
- 1 salida digital
- 1 entrada analógica
- 1 salida analógica
- 1 relé con contacto inversor
- 1 relé con un NA
- Compatible con ST600
- 4 entradas digitales
- 1 salida digital
- 2 relés con un contacto NA cada uno
- 1 conexión para un sensor de temperatura PT100
- 1 conexión para un sensor de temperatura PT1000
