Variador de frecuencia ST500 55KW 690V

Número de producto: 63032
EAN: 4260409229709

Precio en demanda

Precios más IVA, más gastos de envío

Realizar una solicitud
Elige la potencia:

Detalles

Asesoramiento Especializado +49 421 277 9999
Imprimir
  • Descripción Lo más destacado Potencia: 55KW Corriente de entrada: 70 A Corriente de salida: 62 A Rango de frecuencia de entrada: 50Hz… Más
  • Downloads
Descripción
Información sobre el producto "Variador de frecuencia ST500 55KW 690V"
Modbus Logo

Lo más destacado

  • Potencia: 55KW
  • Corriente de entrada: 70 A
  • Corriente de salida: 62 A
  • Rango de frecuencia de entrada: 50Hz / 60Hz ( ± 5%)
  • Voltaje: 690V (525-690V(±10%))
  • E/S digitales y analógicas flexibles
  • Panel de control extraíble
  • Control ampliado de la EPI
  • Puesta en marcha fácil e intuitiva e instalación corta
  • Es posible montarlo en un carril de montaje
  • Ajuste flexible de la velocidad con el potenciómetro
  • Capacidad de sobrecarga: 1min. 150% / 2 seg. 180%
  • Compensación automática de deslizamiento
  • Chopper de freno integrado
  • Interfaz RS485 integrada (protocolo de control Modbus RTU estándar)
  • Instrucciones de operación interactivas en alemán

Aportes

Entradas digitales

Entradas digitales programables: 8
Nivel de tensión: 0 - 24VDC
Lógica: PNP / NPN
Máximo voltaje en la entrada: 30VDC
Número de entradas de pulso programables: 1
Máxima frecuencia de entrada: 100kHz
Resolución para el control de la frecuencia: 0.01Hz (0-320Hz), 0.1Hz (0-3200Hz)

Entradas analógicas

Número de entradas analógicas: 3
Tipo de entradas: AI 1: 0-10V / 0-20mA
AI 2: 0-10V / 0-20mA
AI 3:-10-+10V / 0-20mA o PT100
Resolución para el paso de frecuencia. frecuencia máxima * 0,1%

Salidas

Salida (U,V,W)

Modos de control: Característica V/f / control vectorial
sin PG / control vectorial con PG
Voltaje de salida: 0 - 100% del suministro de la red
Frecuencia de salida: 0 - 300Hz (control vectorial)
0 - 3200Hz (control V/f)
Voltaje nominal del motor: 690V
Tiempos de rampa: 0,0 - 6500,0s
Funciones de la rampa: Lineal / curva en S
Función de sobrecarga: 150% por un minuto
180% por 2 segundos
Frecuencia portadora: 0.5kHz - 16.0kHz ajustable
Modos de curva V/f: Lineal / Cuadrado / Ajustable

Salida digital / salida de pulso

Salidas programables: 2
Nivel de tensión: 24VDC
Lógica: NPN
Frecuencia de salida mínima: 0Hz
Máxima frecuencia de salida: 100kHz

Salidas de relé

Salidas programables: 2
Número de terminal: TA1/2 / TC1/2 (cerrado)
TB1 / TC1 (abierto)
Máxima potencia AC: NO: 250VAC / 5A; NC:250VAC / 3A
Máxima potencia DC: 30VDC / 1A
Número de funciones: 39

Salidas analógicas

Salidas programables: 2
Rango de tensión: 0 - 10VDC
máx. 5mA
Rango de potencia: 0 - 20mA
carga máxima 250Ohm
Número de funciones: 16

Modbus

RS485 Integrado

Concepto de protección integrada

  • 100 % de protección contra fallas a tierra
  • Protección contra sobre y subvoltaje
  • Protección de sobre y subcorriente
  • Visualización de la temperatura de los IGBT
  • Protección contra la sobretemperatura
  • Bloqueador de sobretensión
  • Señal de parada externa
  • Se detiene cuando se interrumpe la comunicación
  • Anomalías en la señal PID y error PG
  • Pantalla de temperatura "módulo de potencia" y etapa de salida de IGBT
  • El tipo de refrigeración depende de la capacidad (refrigeración por ventilador, temperatura controlada)
  • Protección de la contraseña
  • Auto-prueba después de reiniciar

Pantalla y funciones

  • La pantalla:
    • Frecuencia, corriente, voltaje, par, PID, ...
    • Mensajes de error
    • Bloqueo de teclas / transmisión de parámetros
  • Mensajes de error:
    • Tiempo
    • Especies
    • Voltaje
    • Electricidad
    • Frecuencia
    • Estado del inversor
  • Funciones automáticas:
    • Reconocimiento de datos del motor
    • Regulación del voltaje (AVR)
    • Interruptor de voltaje cero
    • Limitación de corriente activa
    • Reiniciar después de un corte de energía
    • Compensación de deslizamiento

Tipos y dimensiones de las viviendas

Voltaje nominal

Potencia de salida
[kW]

Corriente nominal
de
entrada [A]

Corriente de
salida
nominal [A]

Dimensiones
de la carcasa
(LxAxA) [mm]

Dimensiones de la instalación

(lxwxd) [mm]

Peso [kg]

3 fases 690V 55 70 62 520x300x283 500x220x10 30

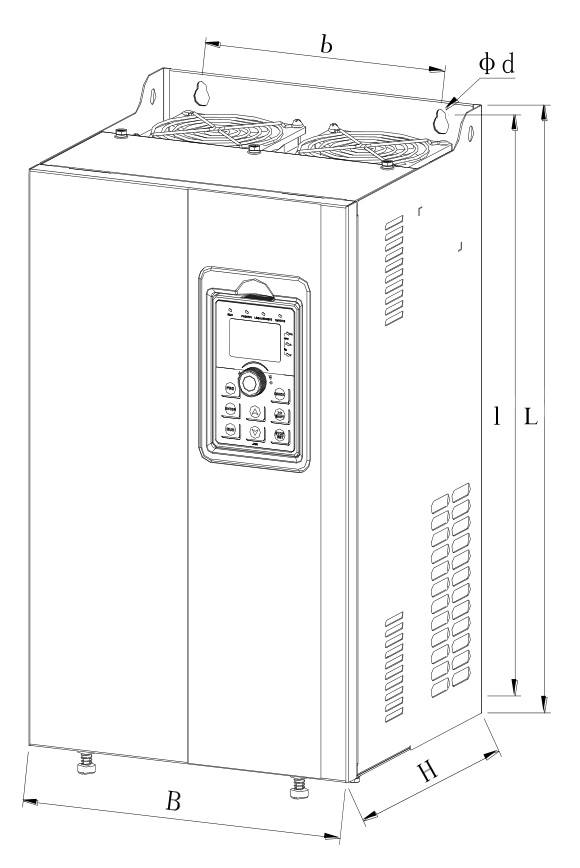

Frequenzumrichter ST500 Maße

Medio Ambiente

  • Rango de temperatura -10°C a +40°C
  • Temperatura de almacenamiento -20°C a +65°C
  • Humedad 90% RF - sin condensación
  • Aplicable hasta 1000m sobre el nivel del mar
  • Prueba de vibración bajo 5.9m/s²=0.6g
  • Nivel de seguridad según IEC61800-5
  • Compatibilidad electromagnética según IEC61800-3
  • Clase de protección: IP20 (EN 60529), NEMA 1
  • Cumple con la normativa RoHS
  • CE-conforme

Alcance de la entrega

  • Convertidor de frecuencia ST500
  • Instrucciones de operación en alemán

Otras funciones

  • Frecuencia nominal del motor 50Hz y 60Hz
  • Avanzar y retroceder
  • Habilitación del controlador Panel de control/terminales/bus
  • 16 velocidades fijas seleccionables mediante entradas de conmutación
  • 10 maneras diferentes de controlar la velocidad
  • Frecuencia de reloj infinitamente ajustable: 0.5kHz-16kHz (PWM)
  • "modo de impulso de bucle abierto"
  • Función de parada rápida/de emergencia conforme a la norma
  • Función de frenado de CC (duración, fuerza, frecuencia) y control JOG
  • Control simultáneo de varios accionamientos "Slave Vector Control
  • Reducción del ruido del motor mediante una función PWM precisa
  • Evitar las vibraciones mediante frecuencias de bloqueo seleccionables
  • Velocidad variable a par constante
  • "Plug and play":

Accesorios

Unidades de frenado y resistencias de frenado

Las unidades de freno externas se utilizan en aplicaciones con cargas pesadas y cambios rápidos de carga en el motor. La unidad de frenado protege al inversor de frecuencia del exceso de energía en el enlace de corriente continua, que es retroalimentado por el motor. Este exceso de energía se convierte entonces en energía térmica por las resistencias de frenado conectadas a la unidad de frenado y se libera al medio ambiente.

Bremseinheit

Filtros y choques EMC

Los filtros EMC y las reactancias de supresión de interferencias también están disponibles como accesorios adicionales para cada clase de potencia.

EMV Filter und Drosseln

Paquete de software para Bluetooth

Con el Smartphone App ST®APP de fácil uso, los inversores de frecuencia pueden ser monitoreados y ajustados remotamente a través de Bluetooth

Bluetooth

Elige la potencia: : 30KW, 37KW, 45KW, 55KW, 75KW, 93KW, 110KW, 132KW
Voltaje de entrada: 690V
Downloads
  • ST500 Bedienungsanleitung (12.11 MB)
  • ST500 User Manual (7.25 MB)
  • ST500 Quickstart Guide (3.09 MB)
  • ST500 Inbetriebnahme Übersicht (83.07 KB)
  • ST500 Datenblatt (8.27 MB)
  • Accesorios

Accesorios

Marco de montaje del teclado ST500
Marco de montaje del teclado ST500

19,80 €*
  • Dispositivos: ST500
  • Dimensiones (A/H/D): 90/135/22 mm
  • Incl. 2m de cable
Servicio de configuración: Haga que el inversor de frecuencia se configure
Servicio de configuración: Haga que el inversor de frecuencia se configure

54,00 €*
  • Asesoramiento por teléfono
  • Diseño y puesta en marcha
  • Parametrización individual
  • Operación del programa
  • Lista de parámetros
Software del variador de frecuencia ST®Drive
Software del variador de frecuencia ST®Drive

98,00 €*
  • Dispositivos: serie ST9000 / ST500
  • Set de dos piezas compuesto por:
    - Adaptador USB-RS485
    - Software ST@Drive

* Salvo indicación contraria, todos los precios se incrementan con el IVA aplicable, los gastos de envío y posibles tasas de reembolso.

Visa
Mastercard
Paypal
Sofortueberweisung
Ups
Facebook Instagram Youtube Ausbildungsbetrieb
Tecnología de Accionamiento
  • Variadores de Frecuencia
  • Controles de Bombas
  • Filtros EMC
  • Resistencias de Frenado
Tecnología de Medición
  • Probadores de Hipot
  • Multímetros
  • Medidores LCR
  • Verificador de Seguridad
Servicio
  • Servicio de Calibración
  • Equipo de alquiler
  • SALE
Lo que hay que saber
  • Blog
  • Empresa
  • Contacto
  • FAQ
  • Glosario
  • Condiciones
  • Política de devolucion
  • Entrega
  • Pago
  • Política de privacidad
  • Proceso de pedido
  • Aviso legal
© 2023 Sourcetronic GmbH. Todos los derechos reservados.

Functional cookies are absolutely necessary for the functionality of the web shop. These cookies assign a unique random ID to your browser so that your unhindered shopping experience can be guaranteed over several page views.

Activated cookies:
Saves which cookies have already been accepted by the user for the first time.
Pagos PayPal
Timezone:
The cookie is used to provide the system with the user's current time zone.
Cookie settings:
The cookie is used to store the cookie settings of the site user over several browser sessions.
Cache handling:
The cookie is used to differentiate the cache for different scenarios and page users.
Integración con Captcha
CSRF token:
The CSRF token cookie contributes to your security. It strengthens the security of forms against unwanted hacker attacks.
Information on origin:
The cookie stores the referrer and the first page visited by the user for further use.
PayPal:
The cookie is used for payment processing via PayPal.
Mollie Payment:
This cookie is used to group all events generated from a unique user session across multiple checkout pages.
Session:
The session cookie stores your shopping data over several page views and is therefore essential for your personal shopping experience.

Cookies utilizadas para estadísticas y métricas de rendimiento de la tienda.

Google Tagmanager
Google Analytics
Lista de deseos

Marketing cookies are used to display advertisements on the website in a targeted and individualized manner across multiple page views and browser sessions.

Google AdSense:
The cookie is used by Google AdSense to promote advertising efficiency on the website.
Google conversion tracking:
The Google Conversion Tracking Cookie is used to track conversions on the website effectively. This information is used by the site operator to target Google AdWords campaigns.

Tracking cookies help the shop operator to collect and evaluate information about the behaviour of users on their website.

Microsoft Advertising Tag UET
Bing Ads:
This cookie is used by Bing to gather anonymous information on how visitors are using the website.
Google Analytics:
Google Analytics is used for traffic analysis of the website. Thereby statistics about website activities can be created and read out.
We respect your privacy
Este sitio web utiliza cookies para poder ofrecerle una experiencia óptima. Más información…







SOURCETRONIC GmbH • Fahrenheitsstrasse | • 28359 Bremen • Germany • T +49 421 2 77 99 99 • www.sourcetronic.com
