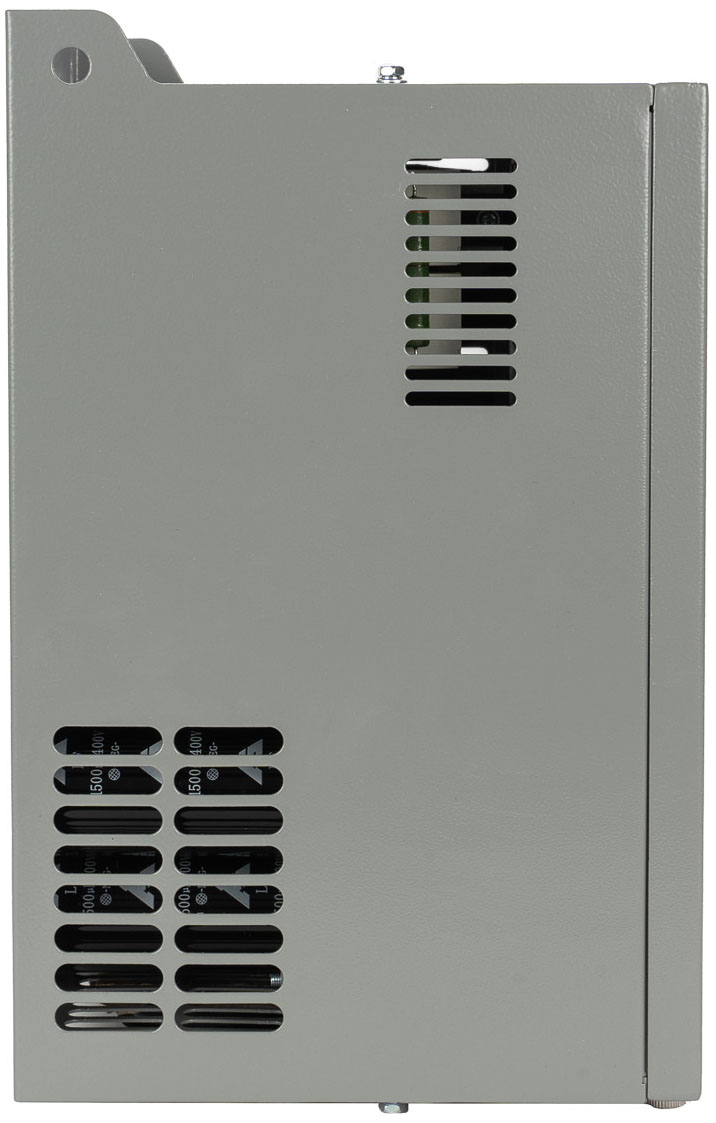

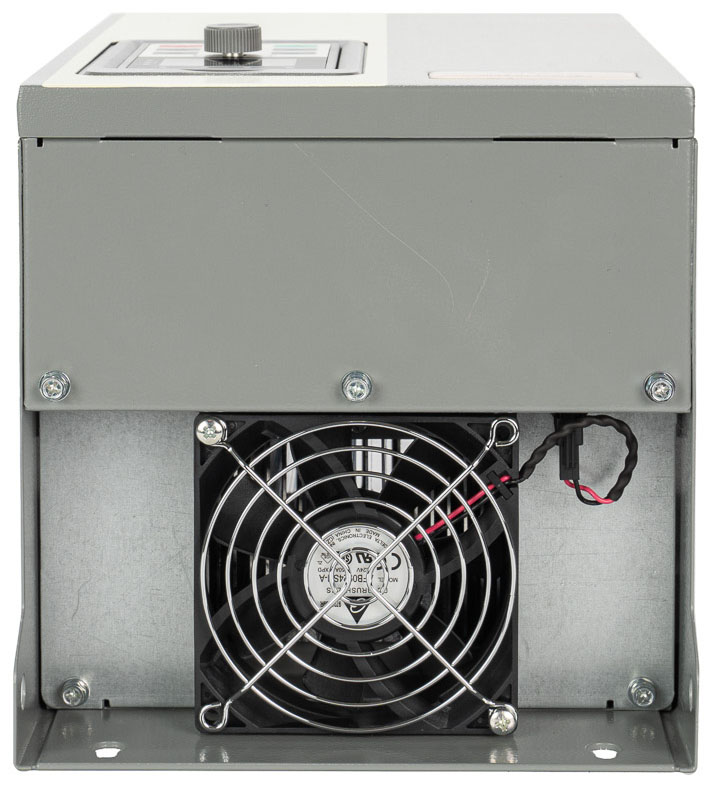

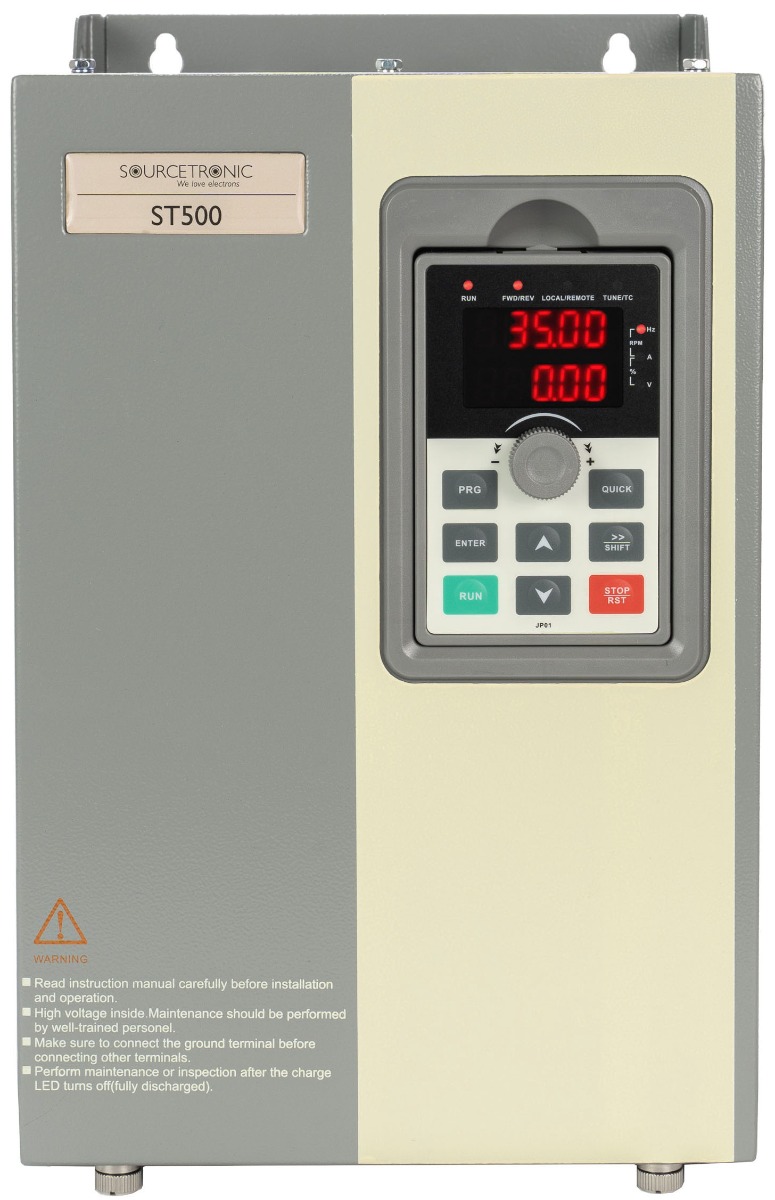

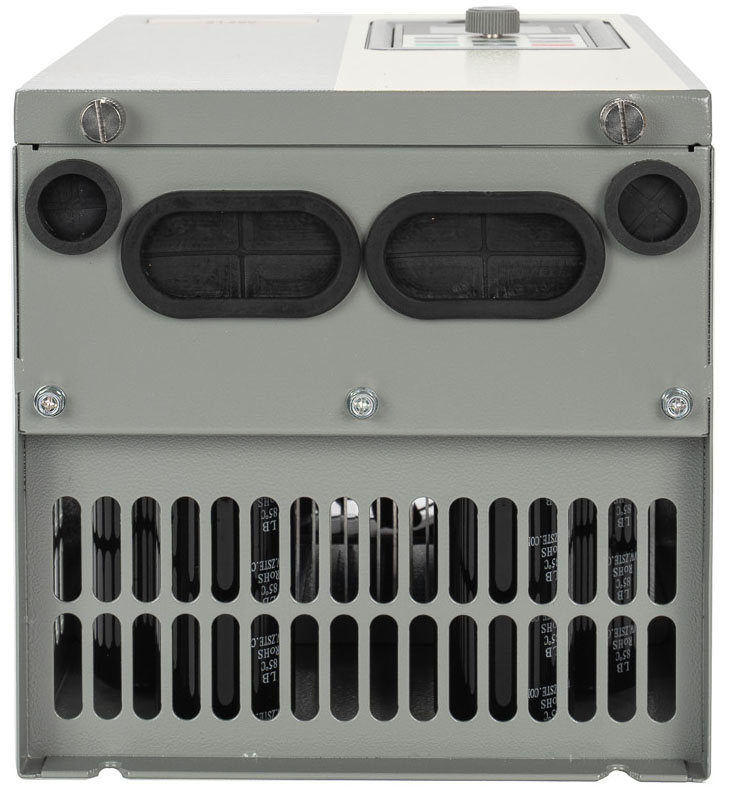

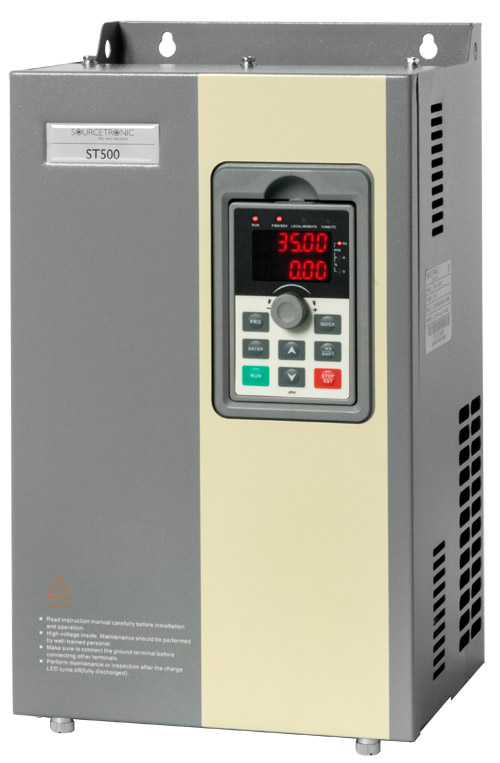

Variador de frecuencia ST500 37kW 400V
Número de producto:
62178
EAN:
4260409225121
1.294,18 €*
Disponible
Detalles
Asesoramiento Especializado +49 421 277 9999
Imprimir
Información sobre el producto "Variador de frecuencia ST500 37kW 400V"
Lo más destacado
- Potencia: 37 KW
- Corriente de entrada nominal: 76 A
- Corriente de salida nominal: 75 A
- Voltaje:
- 400VAC, +-10% (red: trifásica/motor: trifásica)
- Frecuencia: 50/60Hz, +-5%
- Dimensiones (ancho/alto/profundidad): 400 / 240 / 223 mm
- "Plug & Play":
- Preajuste óptimo de los parámetros
- Corto tiempo de instalación
- Fácil e intuitiva puesta en marcha
- E/S digitales y analógicas flexibles
- Velocidad del motor ajustable por potenciómetro
- Capacidad de sobrecarga: 1min. 150% / 1 seg. 180%
- "Open-Loop-Boost-Mode"
- 150% de torque cerca de 0Hz
- Compensación automática de deslizamiento
- Funciones PID ampliadas
- Salida de pulsos 0-50kHz
- Función de parada
Datos técnicos
- Rampa de arranque/parada lineal: 0.0-6500.0s
- Señal de realimentación PID DC(0-10V), DC(0-20mA)
- Frecuencia nominal del motor 50Hz y 60Hz
- Funcionamiento hacia adelante y hacia atrás
- Liberación del regulador/terminales/Bus
- 16 velocidades fijas ajustables y seleccionables libremente mediante señales de entrada
- 10 maneras de controlar la velocidad
- Ajuste gradual de la frecuencia PWM 1kHz-15kHz
- Ranuras para extensiones: control de bomba especial, extensión de E/S, codificador incremental
- Frecuencia de salida:
- Control de vectores: 0-400Hz
- Control V/F: 0-320Hz
- Modo de control:
- Control V/F (lineal, cuadrado)
- Control vectorial W/O PG
- Precisión: 0,5%
- Control de velocidad:
- Rango de control 1:100
- Precisión 0,5
- Par de torsión:
- Refuerzo automático para frecuencias bajas de hasta 1 Hz
- Aumento manual 0.1% - 30%
- Tiempo de respuesta: <40ms
- Par de arranque: 150% a partir de 0,5Hz
- Límites de velocidad ajustables
- Técnica de circuito cerrado
- Visualizar:
- Frecuencia, corriente, tensión, par, PID, ....
- Mensaje de error
- Bloqueo del teclado
- Funciones automáticas:
- Indicación de los parámetros del motor
- Regulación de tensión (AVR)
- Conmutación de tensión cero
- Limitación de corriente activa
- Reinicio después de un corte de energía
- Compensación de deslizamiento
- Función de freno DC (tiempo, intensidad, frecuencia) y control JOG
- Reducción de los ruidos del motor causados por el funcionamiento preciso del PWM
- Evitación elegante de vibraciones gracias al bloqueo de frecuencias
- Velocidad variable por par continuo
- Memoria de errores
- Temperatura -10°C hasta +40°C sobre el nivel del mar sin reducción de potencia
- Temperatura de almacenamiento -20°C hasta +65°C
- Humedad 90% RF - sin condensación
- Altitud hasta 1.000m sobre el nivel del mar sin reducción de potencia
- Normas de seguridad según EN 61800-5-1:2007
- Tolerancia electromagnética según EN 61800-3:2004+A1:2012
- Prueba de vibración por debajo de 5.9m/s² = 0.6g
- Clase de protección: IP20 (EN 60529), NEMA 1
- Conformidad con RoHS
- Conformidad CE
Concepto de protección integrado
- 100% de protección contra fallas a tierra
- Sobretensión y subtensión
- Sobrecorriente y subcorriente
- Protección contra sobrecalentamiento
- Bloqueo por sobretensión
- Protección contra sobrecalentamiento
- Fallo de comunicación
- Anomalía en la retroalimentación de PID
- Refrigeración según la potencia nominal (ventilador con control de temperatura)
- Protección con contraseña
- Auto-prueba automática después de reiniciar
- Bypass en caso de fallo de alimentación
Interfaces de E/S
- E/S digitales y analógicas - configuración flexible
- 8 entradas digitales 9-30VDC (PNP/NPN)
- 3 salidas analógicas (0-10V / 0-20mA)
- 2 salidas digitales 0-24VDC / 0-40mA
- Salida de pulsos 0-50kHz
- 2 entradas analógicas 0-10VDC, 0-20mA
- 2 salidas de relé (250VAC/30VDC, 5A)
- Interfaz RS485
Accesorios
Software del variador de frecuencia ST®Drive
98,00 €*
- Dispositivos: series ST300 (beta) / ST500 / ST600
- Estructura de parámetros clara
- Fácil cambio de parámetros
- Los parámetros pueden guardarse en el PC e imprimirse a través de una impresora
- Los archivos de parámetros guardados se pueden volver a cargar como copia de seguridad
- Comunicación mediante cable adaptador USB-RS485
Smartphone ST®APP Bundle Bluetooth
129,00 €*
- Conveniente comunicación vía Bluetooth
- Dispositivos: ST500 & Paquete de hardware 60664
- Seguro y protegido con Modbus/TCP Security
- Programación intuitiva de parámetros
- Gráficos en directo para el seguimiento y la puesta a punto
- Control de parada manual/apagado/automático
- Velocidad ajustable mediante potenciómetro virtual
- Descripciones de parámetros comprensibles
- Descripciones detalladas de las alarmas/fallas y contramedidas
- Compatibilidad: Android
Servicio de configuración: Haga que el inversor de frecuencia se configure
54,00 €*
- Asesoramiento por teléfono
- Diseño y puesta en marcha
- Parametrización individual
- Operación del programa
- Lista de parámetros
Marco de montaje del teclado ST500
19,80 €*
- Dispositivos: ST500
- Dimensiones (A/H/D): 90/135/22 mm
- Incl. 2m de cable
Resistencia de frenado SBRU 10 kW 20 Ohm
385,00 €*
- Potencia: 10,0 KW
- Resistencia: 20 Ohm
- Capacidad de carga de corriente máxima: 80A
- Tensión: <800V
- Contacto de temperatura
- terminal: M6
- dimensiones (A/H/D): 410,5/685/142mm
- Peso: 17,2kg
Unidad de freno SBU-4045C
349,00 €*
- Tensión de arranque (V): 670
- Corriente de frenado continua máxima (A): 25
- Corriente de pico (A): 75
- Protección: cortocircuito, sobrecalentamiento, sobretensión y subtensión
- Cumple la normativa RoHS
- Cumple la normativa CE
Filtro EMC SFI-0080-TB
329,00 €*
- Clase de protección IP20
- Corriente nominal: 80 A (la corriente nominal debe ser superior a la corriente de entrada del convertidor de frecuencia)
- Voltaje: 400 VCA
- Categoría: C2
Reactor de motor MDB 400/72
389,90 €*
- Tensión de servicio: 3x 400 Vac
- Rango de tensión: 3 x 0 - 500 Vac
- Corriente de servicio: 72 A
- Para una potencia nominal del motor de aproximadamente 37,00 kW
- Inductancia: 0,050 mH
- Frecuencia de dimensionamiento: 0 - 120 Hz
- Frecuencia de reloj: 2 - 6 kHz
Reactor de línea LR3 40-4/80
369,90 €*
- Tensión de servicio: 3 x 400 Vac
- Tensión de servicio (IEC): 3 x 690 Vac
- Tensión nominal (UL): 3 x 600 Vac
- Tensión de cortocircuito uK: 4 % @ 400 Vac
- Caída de tensión: 9,2 Vac @ 400 Vac
- Corriente de servicio: 3 x 80 A
- Frecuencia de funcionamiento: 50 - 60 Hz
- Inductancia: 0,370mH
- Tolerancia de inductancia: ±10 %
Filtro sinusoidal SFB-N 400/72
Precio en demanda
- Tensión de servicio: máx. 3 x 400 Vac
- Rango de tensión: 0 - 520 Vac
- Caída de tensión: 7,5 % @ 400 Vac
- Corriente de servicio: 72 A
- Para la potencia nominal del motor aprox.: 37 kW
- Frecuencia de cálculo: 0 - 150 Hz
- Frecuencia de reloj: 4 - 8 kHz
ÖLFLEX® SERVO 2YSLCY-JB 4G25 - 25mm²
40,90 €*
- Precio por metro
- Número de núcleos y mm² por conductor: 4G25 (3x 25mm² negro y 1x 25mm² PE)
- Diámetro exterior en mm: 26,3
- Cable de conexión para accionamientos eléctricos de alta potencia
- Optimizado para CEM y con doble blindaje
- La simetría 3+3 reduce las interferencias en modo común
Instalación y puesta en marcha
Precio en demanda
- Instalación y puesta en marcha
- Configuración y parametrización
- Construcción de armarios de distribución
- Electrificación de obras completas
- Intercambio de convertidores de frecuencia
- Documentación conforme a las normas
- Instrucción del personal de servicio
Planificación y programación de proyectos
Precio en demanda
- Asesoramiento y diseño Tecnología de accionamiento
- Planificación de proyectos Ingeniería eléctrica
- E-construcción ePlan P8
- Programación/visualización (PLC/HMI/JAVA)
- Sistemas de supervisión, control y regulación
- Asesoramiento en materia de sensores
- Tramitación de ofertas con especial atención a la tecnología de accionamiento, la automatización y el control de bombas
- Determinación del potencial de ahorro energético
- Planificación, construcción, entrega e instalación de sistemas de control
Servicio Express de Tecnología de Accionamiento
Precio en demanda
- Servicio rápido del convertidor de frecuencia
- Instalación, puesta en marcha, funcionamiento de prueba
- Instrucción del personal de servicio
- Identificación de las causas de los errores
- Reducción de fallos posteriores y repetidos
- Mantenimiento, revisión y reequipamiento de sistemas
- Gestión del ciclo de vida de la tecnología de accionamiento
- Servicio 24 horas": Servicio de supervisión de las instalaciones 24 horas al día, 7 días a la semana
-Shop_400x400.jpg?ts=1673446548 "Controlador de bomba SPC 37KW - 132KW")
Controlador de bomba SPC 37KW - 132KW
Precio en demanda
- Potencia: de 37kW a 132kW 400V
- Control PID preciso con convertidor de frecuencia
- Aparatos de conmutación compactos y modulares
- Protección contra el funcionamiento en seco y protección del motor
- Control de presión, nivel, temperatura, etc.
- Eficiencia según IE2 (hasta el 98%)
- Software: ST®DRIVE, ST®APP
- Tensión de control: 230VAC / 24VDC
- Clase de protección: IP54, EN60529/NEMA4
- Interruptor de protección del motor adicional
- Ahogamiento suave del motor
- Interruptor automático
- Termostato para ajustar la temperatura
- Potente fuente de alimentación auxiliar de 24 V
Controles de Motore SMC 37KW - 132KW
Precio en demanda
- Potencia: de 37 a 132 kW 400V
- Ajuste continuo de la velocidad
- Control PID preciso con convertidor de frecuencia
- Aparato de conmutación modular y compacto
- Interruptor para funcionamiento manual y automático
- 2 x indicadores luminosos, 1 x potenciómetro
- Protección del motor
- Control de presión, temperatura, etc.
- Eficiencia según IE2 (hasta el 98%)
- Software: ST®DRIVE, ST®APP
- Tensión de control: 230VAC / 24VDC
- Clase de protección: IP54, EN60529/NEMA4
- Interruptor de protección del motor adicional
- Ahogo suave del motor
- Disyuntor
- Termostato para ajustar la temperatura
- Potente fuente de alimentación auxiliar de 24 V
