Información sobre el producto "ST400 UGI-3030-1G"
El ST400 UGI-3030-1G es un sistema de prueba totalmente electrónico para producción y laboratorio con prueba de alta tensión (HV-DC) y prueba de aislamiento (ISO-DC). Los procesos de prueba están controlados por menú, opcionalmente manuales o totalmente automáticos, y pueden realizarse en cinco variantes de manejo diferentes (X2, X4, X5, X6, X8). Los parámetros, valores límite, opciones de inicio e indicaciones para el operador son libremente programables; el equipo puede controlarse a distancia mediante Windows-DLL, ASCII, .NET Framework Assembly, LabVIEW (vía .NET) o DataView. Si es necesario, el sistema puede ampliarse de forma flexible mediante módulos de ampliación como matriz, fuentes AC/DC o contactos adicionales.
Aspectos destacados
- Sistema de prueba totalmente electrónico para producción y laboratorio
- Procesos de prueba controlados por menú: manuales o totalmente automáticos

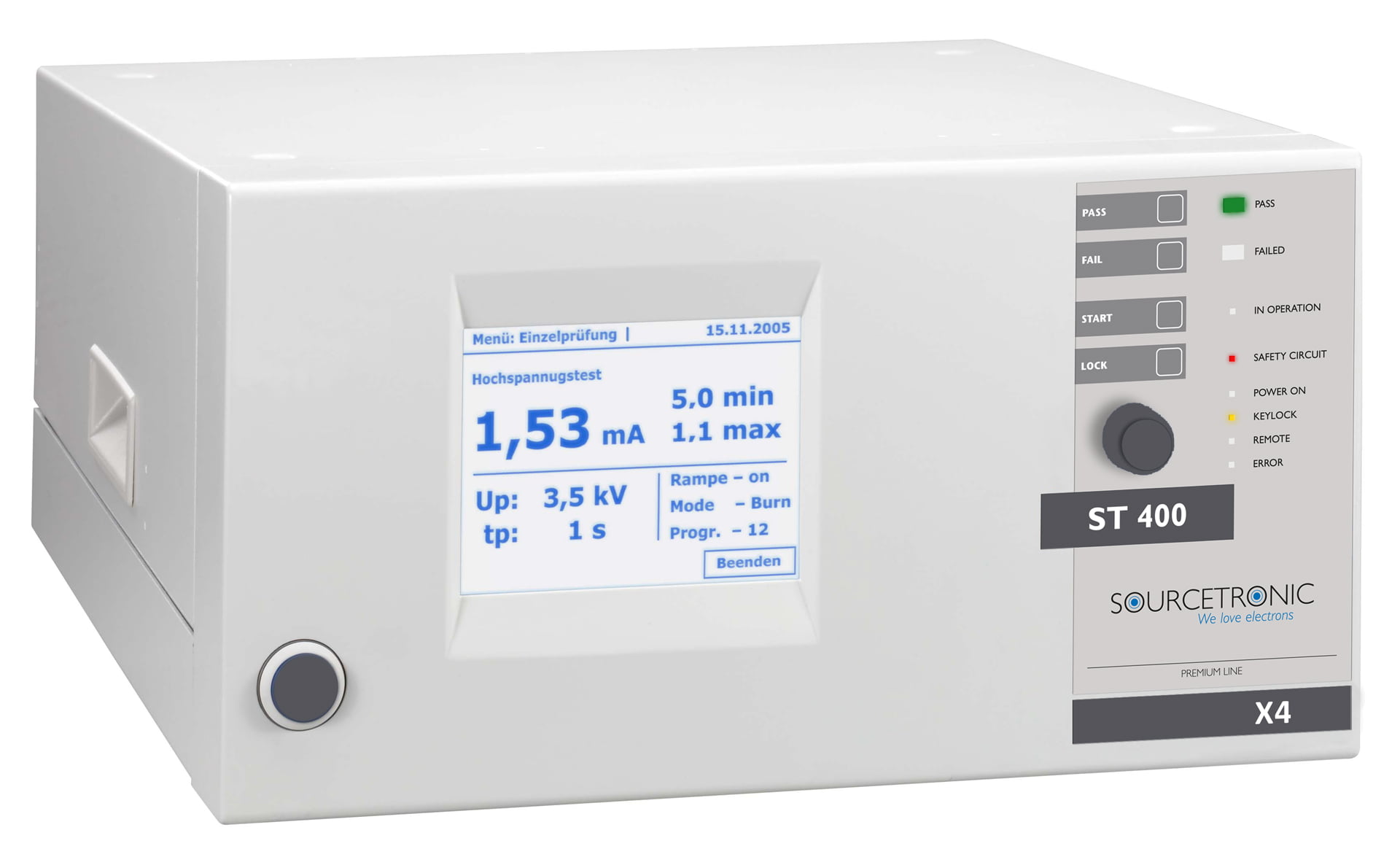

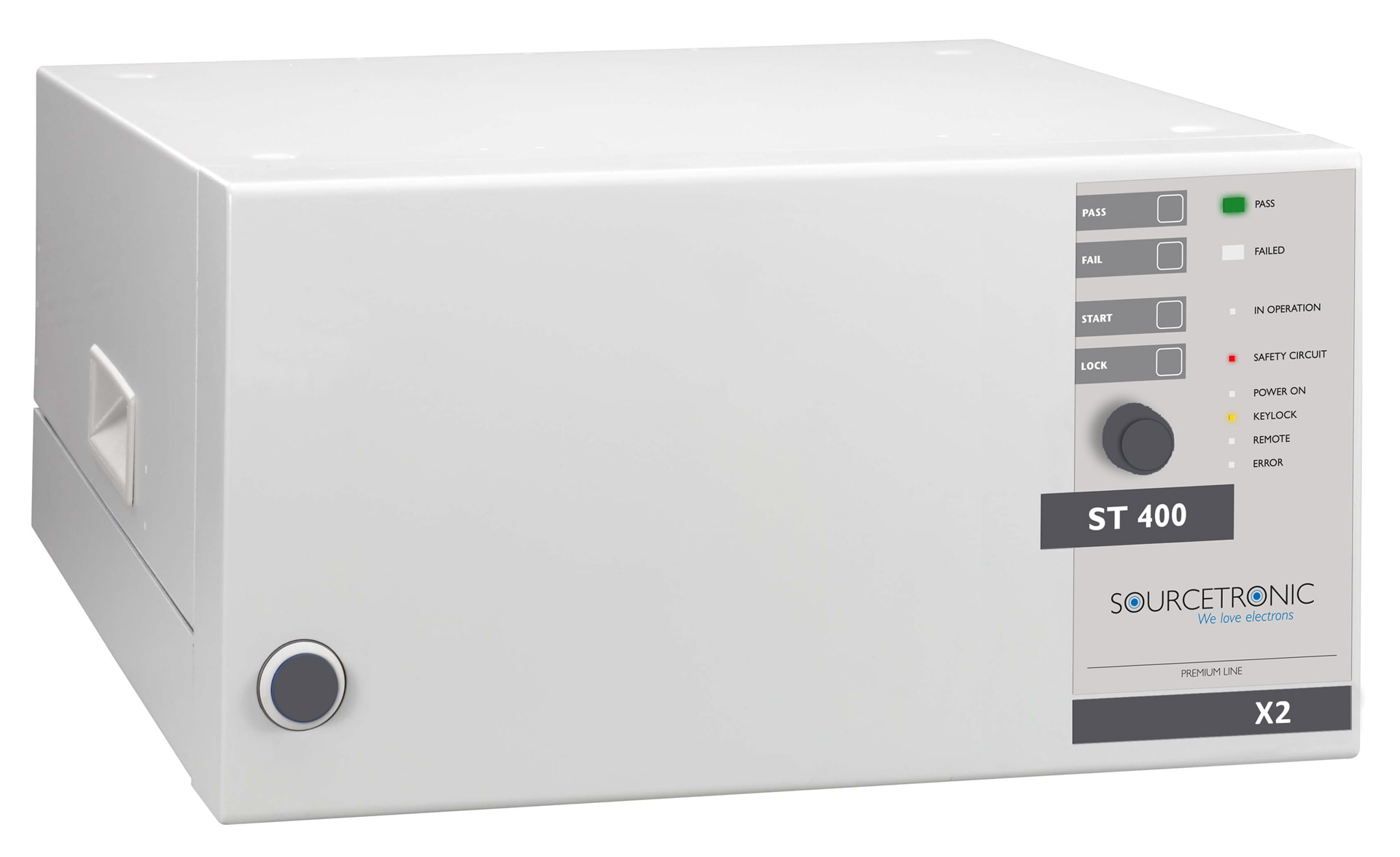

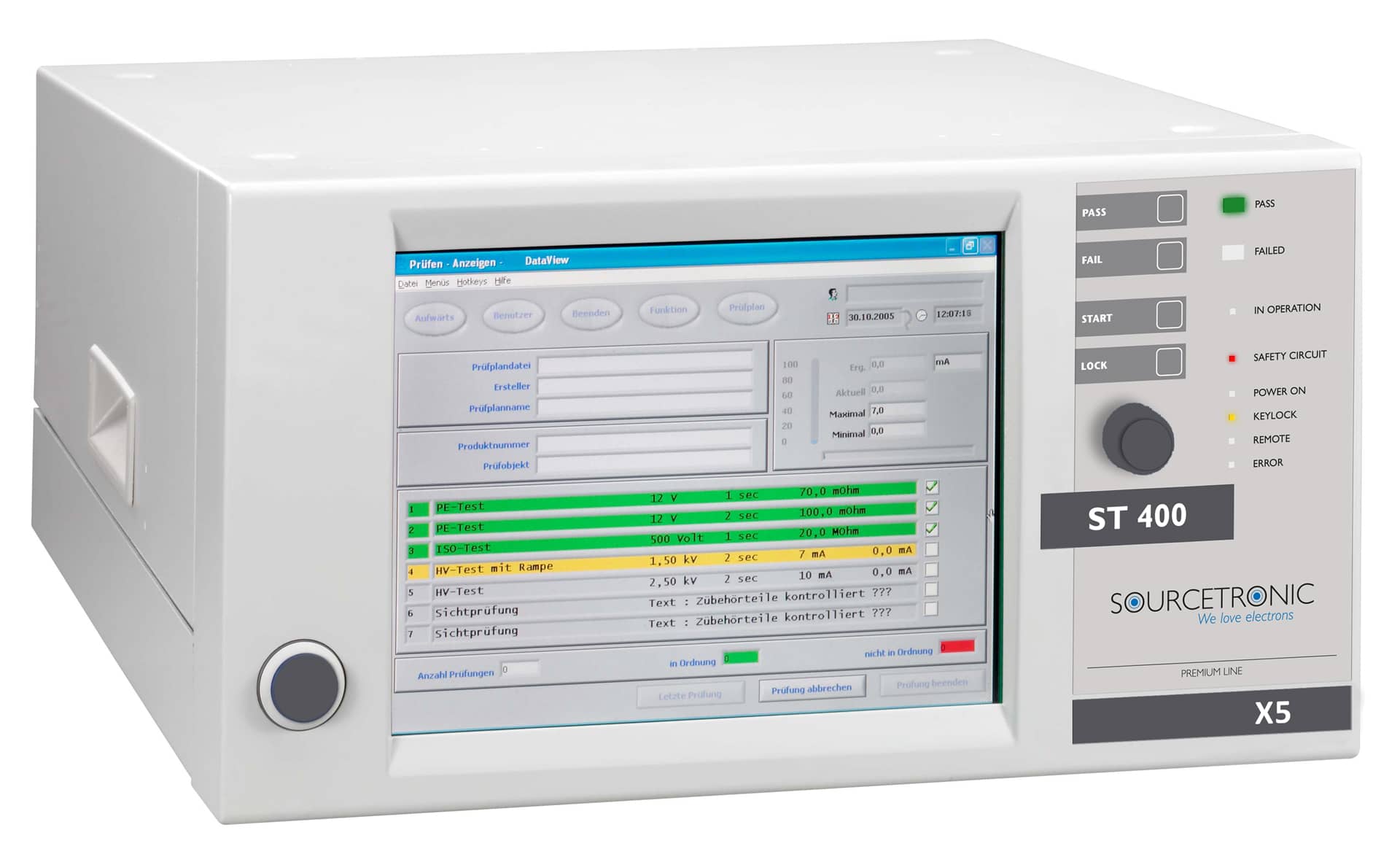

- 5 variantes de manejo diferentes seleccionables libremente (X2, X4, X5, X6, X8)
- LAN, USB, RS232, CAN, VGA, DIGITAL-IN/OUT, Analog-IN/OUT, PROFINET RT, Frecuencia-IO (dependiendo de la variante de manejo)
- Tarea de prueba libremente programable: parámetros, valores límite, opciones de inicio, indicaciones para el operador, opciones de secuencia
- Controlable a distancia (Windows DLL, ASCII, .NET Framework Assembly, LabVIEW vía .NET Framework Assembly, DataView, Digital-IO)
- Módulos de ampliación como matriz, fuentes AC y DC, HV caliente, contactos
- Conforme CE, técnica de seguridad conforme a norma según lo exigido en EN 50191, único sistema con circuito de seguridad certificado por TÜV hasta PLe
Pruebas eléctricas: HV-DC & ISO-DC
Prueba de alta tensión HV-DC 3.000 V DC - 100 mA |
|
| Tensión de prueba | |
| Rango de ajuste: | 150 - 3.000 V DC |
| Resolución, dígito: | 1 V |
| Incertidumbre de medida, precisión: | 1 % del valor medido +/- 5 dígitos |
| Tensión continua: | Tensión AC rectificada, generada electrónicamente |
| Estabilidad de tensión: | Tensión de salida regulada electrónicamente, regulador PI |
| Potencia, control de tensión: | > 500 VA, incl. descarga pasiva y supervisión de descarga |
| Función de rampa: | programable libremente de 0,2 s a 6.000 s, incl. tensión de arranque |
| Corriente de prueba | |
| Rango de ajuste valor límite: | 0,01 - 100,0 mA |
| Rango de ajuste corriente mínima: | 0,0 - 100,0 mA |
| Resolución, dígito: | 0,01 mA |
| Incertidumbre de medida: | 1 % del valor medido +/- 3 dígitos |
| Corriente de cortocircuito: | > 200 mA |
| Tiempo de prueba | |
| Rango de ajuste tiempo de prueba: | 0,5 s - 6.000 s, tiempo de prueba más largo posible como opción |
| Rango de ajuste tiempo de rampa: | 0,2 s - 6.000 s |
| Resolución: | 0,1 s |
| Incertidumbre de medida: | +/-10 ms |
| Inicio del tiempo de prueba: | El inicio del tiempo de prueba solo se produce tras alcanzarse completamente la tensión de prueba |
| Otros | |
| Detección de fallos: | mediante Limit Detection, Peak Detection y Arc Detection |
| Medición de corriente y tensión: | directamente en el lado de alta tensión |
| Supervisión de contacto: | Supervisión del contacto con el objeto de prueba con un dispositivo de contacto adecuado (4 polos) |
| Supervisión de rotura de conductor: | Supervisión de los cables de prueba ante rotura de conductor |
| Automatismo de inicio pistolas de prueba: | La señal de inicio se activa presionando las pistolas de prueba |
| Referencia a tierra: | Aislado, adecuado para funcionamiento con pistolas de prueba, conforme a EN 50191 |
Prueba de aislamiento ISO-DC 3.000 V DC - 1.000 MOhm |
|
| Tensión de prueba | |
| Rango de ajuste: | 50 - 3.000 V DC |
| Resolución, dígito: | 1 V |
| Incertidumbre de medida, precisión: | 1 % del valor medido +/- 5 dígitos |
| Tensión continua: | Tensión AC rectificada, generada electrónicamente |
| Estabilidad de tensión: | Tensión de salida regulada, regulador PI |
| Potencia, control de tensión: | > 500 VA, totalmente electrónico, incl. descarga activa y supervisión de descarga |
| Función de rampa: | programable libremente de 0,2 s a 6.000 s, incl. tensión de arranque |
| Resistencia | |
| Rango de ajuste: | 0,20 - 1.000 MΩ |
| Rango de medición 1: | 200,0 - 2.000,0 kΩ, resolución 0,1 kΩ, precisión 1 % del valor medido a 500 V |
| Rango de medición 2: | 2,000 - 20,000 MΩ, resolución 0,001 MΩ, precisión 1 % del valor medido a 500 V |
| Rango de medición 3: | 20,00 - 200,00 MΩ, resolución 0,01 MΩ, precisión 1 % del valor medido a 500 V |
| Rango de medición 4: | 200,0 - 1.000,0 MΩ, resolución 0,1 MΩ, precisión 2 % del valor medido a 500 V |
| Tiempo de prueba | |
| Rango de ajuste tiempo de prueba: | 0,5 s - 6.000 s, tiempo de prueba más largo posible como opción |
| Rango de ajuste tiempo de rampa: | 0,2 s - 6.000 s |
| Resolución: | 0,1 s |
| Incertidumbre de medida: | +/-10 ms |
| Inicio del tiempo de prueba: | El inicio del tiempo de prueba solo se produce tras alcanzarse completamente la tensión de prueba |
| Otros | |
| Medición de corriente y tensión: | directamente en el lado de alta tensión |
| Supervisión de contacto: | Supervisión de la entrega de contacto al objeto de prueba con un dispositivo de contacto adecuado (4 polos) |
| Supervisión de rotura de conductor: | disponible opcionalmente |
| Automatismo de inicio pistolas de prueba: | La señal de inicio se activa presionando las pistolas de prueba |
| Referencia a tierra: | aislado, adecuado para funcionamiento con pistolas de prueba, conforme a EN 50191 |
Carcasa, datos del equipo, entorno y seguridad
Carcasa corta |
|
| Dimensiones exteriores (An x Al x Pr): | 400 x 210 x 446 mm |
| Dimensiones de la carcasa: | |
 |
|
| Dimensiones de la carcasa con conectores acodados: | |
 |
|
| Dimensiones de la carcasa con kit de montaje 19 pulgadas: | |
 |
|
| Dimensiones de la carcasa con kit de montaje 19 pulgadas y conectores acodados: | |
 |
|
Datos generales del equipo |
|
| Tensión de entrada: | 230 V, 50 Hz / 60 Hz |
| Conexión a red: | Enchufe Schuko, conector de aparato frío C14, montaje vertical, 10 A, con fusible |
| Tolerancia de tensión de entrada: | +/- 10 % |
| Consumo de corriente: | máx. 10 A |
| Fusible: | 10 A, T, 5 x 20 mm, 250 V |
| Pantalla: | Variante X2: sin pantalla, variante de control remoto Variante X4: pantalla TFT a color 5,7" con táctil Variante X5: pantalla TFT a color 10,4" con táctil Variante X6: sin pantalla, se requiere monitor externo Variante X8: pantalla TFT a color 10,4" con táctil |
| Sistema operativo de la interfaz de usuario: | Variante X2: variante de control remoto pura Variante X4: WIN CE® Variante X5: WIN CE® Variante X6: WINDOWS® Variante X8: WINDOWS® |
| Almacenamiento de planes de prueba y resultados: | Variante X2: almacenamiento mediante control superior Variante X4: opcionalmente local en tarjeta SD, opcional USB o LAN Variante X5: opcionalmente local en tarjeta SD, USB o LAN Variante X6: opcionalmente local en disco duro, USB o LAN Variante X8: opcionalmente local en disco duro, USB o LAN |
| Ajuste de los parámetros de prueba: | manual en el menú de prueba individual o mediante plan de prueba (interfaz de usuario DataView) o totalmente automático mediante interfaz (ASCII, DLL, .NET) |
| Señalización de fallos: | acústica, óptica y mediante interfaz |
| Equipamiento básico en la entrega: | manual de instrucciones, cable de red, conector del circuito de seguridad |
| Calibración: | calibración de fábrica incl. certificado de calibración, calibración DAkkS disponible opcionalmente |
| Carcasa: | carcasa metálica, RAL 7035 |
| Peso: | dependiendo de los módulos instalados, 25 a 35 kg |
Condiciones ambientales |
|
| Carcasa: | IP20 |
| Humedad del aire: | máx. 80 %, sin condensación |
| Rango de temperatura permitido: | + 5 a + 40 °C |
| Altura máx. sobre el nivel del mar: | 2.000 m |
| Refrigeración: | refrigeración activa |
Seguridad eléctrica y normas |
|
| EN 61010-1: | Disposiciones de seguridad para equipos eléctricos de medida, control, regulación y laboratorio |
| EN 61326-1: | Equipos eléctricos de medida, control, regulación y laboratorio – Requisitos de CEM |
| EN 61000-3-3 / EN 61000-3-2: | Compatibilidad electromagnética (CEM) |
| EN 50191: | Instalación y operación de instalaciones de prueba eléctricas |
| EN 60598-1: | Luminarias / Parte 1: Requisitos generales y ensayos |
| Grado de contaminación: | 2 |
| Clase de protección: | 1 |
Manejo, opciones de inicio e interfaces
Configuración ampliada del equipo |
|
| Gestión de usuarios: | configurable individualmente |
| Configurador de señales: | configuración individual de las salidas digitales de resultados |
| Gestor de archivos para planes de prueba y resultados: | ajuste individual de opciones de almacenamiento, ubicación, denominación del archivo de resultados y creación automatizada de directorios de resultados |
| Opciones de zumbador: | configuración individual de las señales acústicas |
| Configuración básica del sistema de prueba: | selección de idioma, nombre del equipo, configuración de interfaces |
| Inicio de la interfaz de usuario: | ajuste individual del menú de inicio deseado (p. ej., inicio directo en el menú de selección de pruebas mediante código de barras) |
| Selección del programa de prueba: | manual mediante ventana de selección, fiable en el proceso mediante código de barras o teclado, mediante interfaz digital o leyendo un archivo de transferencia |
| Gestor para prueba dummy: | la prueba dummy se solicita automáticamente según la configuración (p. ej., al iniciar el programa, al cambiar de usuario, mediante interfaz digital, tras un determinado número de objetos de prueba, a una hora determinada o tras un intervalo de tiempo) |
| Opciones de enclavamiento para jaula de prueba: | ajuste individual de las opciones de enclavamiento (durante la prueba, en OK, en NOK, …) |
Opciones de inicio para la prueba |
|
| Señal de inicio y parada mediante pistola de prueba: | Automatismo de inicio especial en técnica de 4 conductores. El inicio de la prueba (conexión de la tensión de prueba) solo se produce cuando ambas pistolas de prueba están contactadas de forma segura (dependiendo de los tipos de prueba) |
| Inicio mediante circuito de seguridad: | El inicio de la prueba se produce al cerrar la jaula de prueba |
| Botón de inicio en el equipo: | El inicio de la prueba se produce mediante el botón en el frontal del equipo |
| Inicio mediante supervisión de contacto: | El inicio solo se produce cuando se ha realizado el contacto (Source y Sense conectados) y no hay rotura de cable – supervisión permanente |
| Inicio mediante interfaz serie: | El inicio se produce mediante control superior (PLC o PC) |
| Inicio mediante interfaz digital: | Inicio mediante IO digital como p. ej. PLC, pedal, pulsador, etc. |
| Opciones de inicio: | ajuste individual de los modos de inicio |
Interfaces |
|
| Interfaz ETL / Digital-IO: | inicio, parada, resultado OK, resultado ERROR y prueba en curso, y mucho más (todas las salidas digitales están realizadas con módulos semiconductores sin desgaste) |
| Interfaz RS232 / LAN PC: | interfaz de control remoto para aplicaciones propias del cliente o para el paquete de gestión de datos ETL DataView |
| Interfaz CAN: | para ampliar el sistema de prueba con funciones complementarias y otras etapas de ampliación externas |
| Interfaz LAN: | para conexión a la red propia del cliente, p. ej., para el almacenamiento de los resultados de prueba, dependiendo de la variante de manejo |
| Conexión USB: | para conectar medios de almacenamiento adicionales así como teclado y ratón, dependiendo de la variante de manejo |
| Conexión VGA: | para conectar un monitor externo, solo variante X6 y X8 |
Conexiones - componentes de seguridad |
|
| Luces de señalización: | Conexión de una combinación de luces de señalización (verde/rojo) conforme a EN 50191 |
| Circuito de seguridad: | Mediante el cableado correspondiente, el cliente puede implementar 3 circuitos de seguridad diferentes conformes a norma: probar con pistolas de prueba, probar con jaula de prueba de seguridad / mando a dos manos, probar en una solución de automatización / línea de producción |
| Interfaz USER / Digital-IO, opcional: | interfaz digital para entradas y salidas libremente programables (todas las salidas digitales están realizadas con módulos semiconductores sin desgaste) |
| Analog-IO, opcional: | 4 entradas analógicas para captar señales analógicas (0 - 10 V DC), 2 salidas analógicas (D/A), p. ej., para monitorización de resultados |
| Frecuencia-IO, opcional: | 4 entradas de frecuencia para captar velocidades de rotación y su sentido de giro |

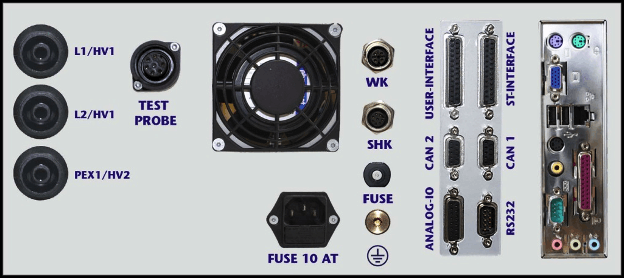

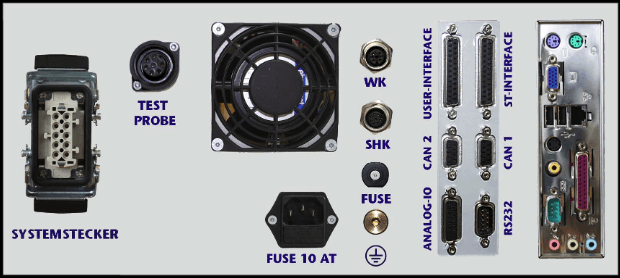

Conexiones del equipo - para el contacto del objeto de prueba (CC)
 |
|
| Toma HV de 2 polos: HV1 / L1 / R1.1 | DUT: conexión L1 / L2 |
| Toma HV de 2 polos: HV2 / PEX | DUT: conexión PE - conexión a red |
Contenido del suministro
- Manual de instrucciones
- Cable de red
- Conector del circuito de seguridad
