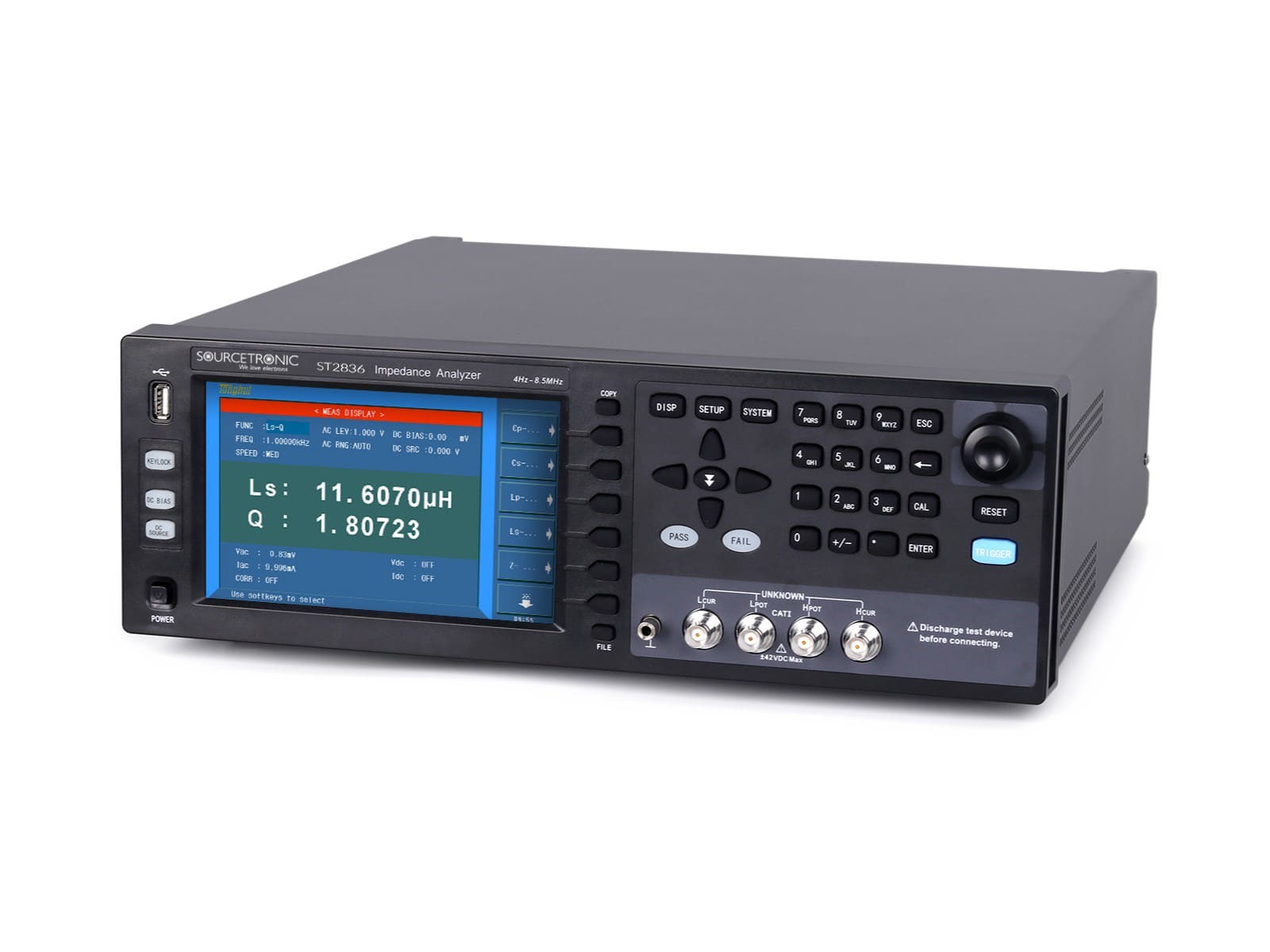

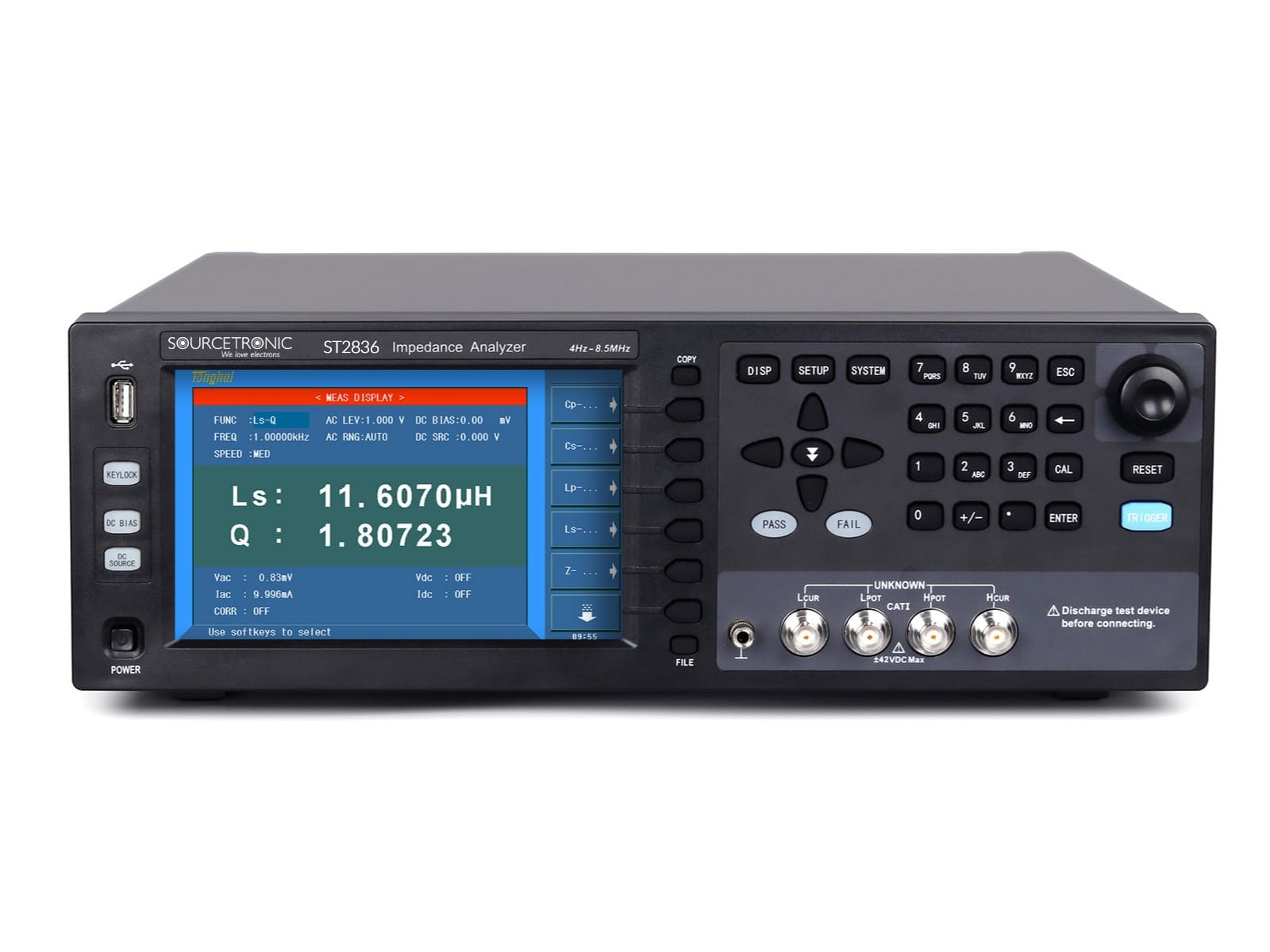

Puente de medición LCR ST2836

Aspectos destacados

• Frecuencia: 4 Hz – 8,5 MHz, Precisión: 0,01%
• Parámetros de prueba: Cp/s, Lp/s, Rp/s, |Z|, |Y|, R, X, G, B, D, Q, θ, Vac-Iac, DCR, Vdc-Idc
• Precisión básica: 0,05%
  • Precisión básica máxima de 1 kHz a 1 MHz: 0,05%
  • Precisión básica máxima a 2 MHz: 0,1%
  • Precisión básica máxima a 5 MHz: 0,5%
  • Precisión básica máxima a 8,5 MHz: 1,0%
• Pantalla: TFT a color de 7"
• Velocidad: 5,6 ms
• Interfaces: USB HOST, USB DEVICE, LAN, Handler, RS232C

Especificaciones

Nivel de prueba CA - Voltaje:

• ALC OFF: 5 mVrms–2 Vrms, desde 1 MHz: 1 Vrms
• ALC ON: 10 mVrms–1 Vrms
• Resolución máx.: 100 µV, entrada de 4 dígitos
• Precisión:
  • ALC ON: 6% del voltaje ajustado + 2 mV
  • ALC OFF: 10% del voltaje ajustado + 2 mV

Nivel de prueba CA - Corriente:

• ALC OFF: 50 µArms–20 mArms, desde 2 MHz: 10 mArms
• ALC ON: 100 µArms–10 mArms
• Resolución máx.: 1 µA, entrada de 3 dígitos
• Precisión:
  • ALC ON: 6% de la corriente ajustada + 20 µA
  • ALC OFF: 10% de la corriente ajustada + 20 µA

Nivel de prueba DC - Voltaje:

• 100 mV–2 V
• Resolución máx.: 100 µV

Otras especificaciones

• Velocidad de medición (f ≥ 10 kHz): Rápido: 5,66 ms / Medio: 120 ms / Lento: 230 ms
• Modelos equivalentes: Serie y paralelo
• Impedancia de salida: 100Ω
• Fuente interna de BIAS DC:
  • Rango de voltaje/corriente: 0 V - ±10 V / 0 mA - ±100 mA
  • Resolución: desde 100 µV / 1 µA
  • Precisión: 1% del voltaje ajustado + 5 mV; 5% de la corriente ajustada + 50 µA
• Compatible con: Fuente de corriente DC Bias externa ST1778
• Barrido en lista de 10 puntos
• Parámetros de barrido: frecuencia, voltaje, corriente, voltaje bias, corriente bias
• Función de monitoreo de señal de prueba
• Comparador integrado para 10 clases y contador
• Interfaces de control: RS232, Handler, LAN, USBCDC, USBTMC, Trigger externo; opcional: GPIB
• Puerto host USB para memoria USB
• La memoria USB se puede usar para guardar configuraciones, valores medidos y capturas de pantalla
• Cambio de rango de medición: Automático y Hold (manual)
• Modo de disparo: Interno, Externo, Manual y Bus
• Función de corrección: circuito abierto, cortocircuito, carga
  • Corrección separada para cada uno de los 10 puntos de barrido
• Alimentación: 100 – 120 V, 198 – 242 V / 47 – 63 Hz
• Dimensiones (An/Al/Pr): 400/132/425 mm
• Peso: 15 kg
• Conformidad CE según EN 50 191

Rangos de medición

Los rangos de medición se pueden seleccionar fácilmente mediante las teclas de función en el lado derecho de la pantalla.

• LCR: 100 mΩ, 1 Ω, 10 Ω, 20 Ω, 50 Ω, 100 Ω, 200 Ω, 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ, 50 kΩ, 100 kΩ
• RDC: 10 Ω, 20 Ω, 50 Ω, 100 Ω, 200 Ω, 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ, 50 kΩ, 100 kΩ

Rangos de visualización

• |Z|, R, X, DCR: 0,001 mΩ - 99,9999 MΩ
• |Y|, G, B: 0,00001 µS - 99,9999 S
• L: 0,00001 µH - 99,9999 kH
• C: 0,00001 pF - 9,99999 F
• Q: 0,00001 – 99999,9
• D: 0,00001 - 9,99999
• θ(DEG): -179,999° - 179,999°
• θ(RAD): -3,14159 - 3,14159
• Δ%: ±(0,000% - 999,9%)
• VDC: ±0 V - ±999,999 V
• IDC: ±0 A - ±999,999 A

Funcionalidad y áreas de aplicación del puente de medición

El puente de medición ST2836 es el dispositivo más económico de su clase. Fue desarrollado para ofrecer una alta precisión en un amplio rango de frecuencias a un precio significativamente más bajo que el modelo ST2839, aún más preciso. Los resultados de medición pueden obtenerse con una precisión de hasta el 0,05%. Además de esta alta precisión, el dispositivo permite realizar un ciclo de medición en menos de 6 milisegundos. Resultados rápidos y precisos son esenciales para aplicaciones industriales exigentes. Por lo tanto, las áreas de aplicación típicas son las líneas de producción, como en el sector automotriz, así como los laboratorios de medición y los departamentos de investigación y desarrollo.

Contenido del suministro

• Pinzas de prueba Kelvin ST26011BS
• Adaptador de prueba de 4 terminales ST26048
• Placa de cortocircuito dorada ST26010
• Cable de alimentación
