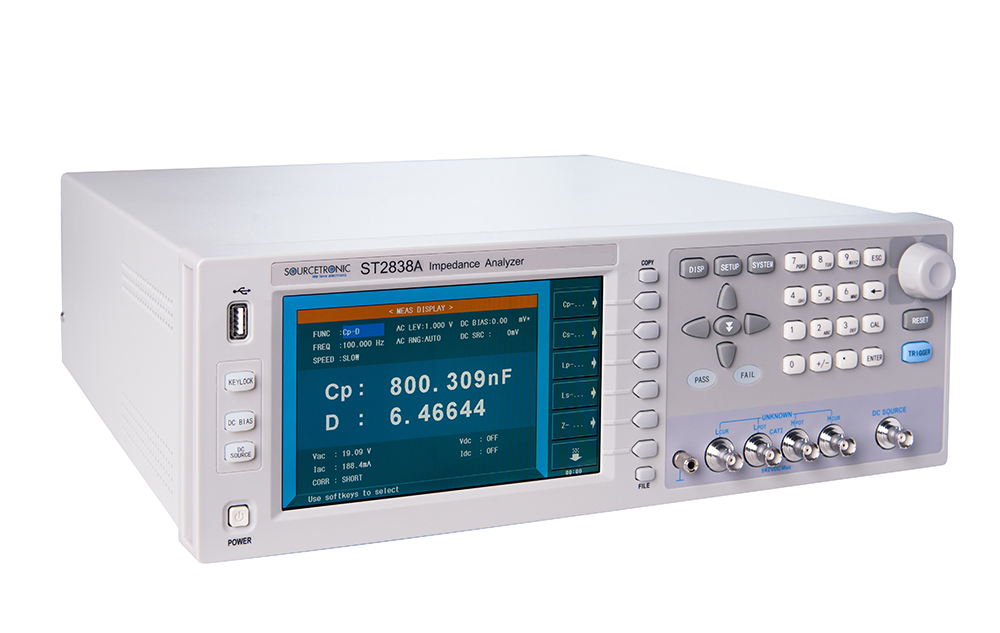

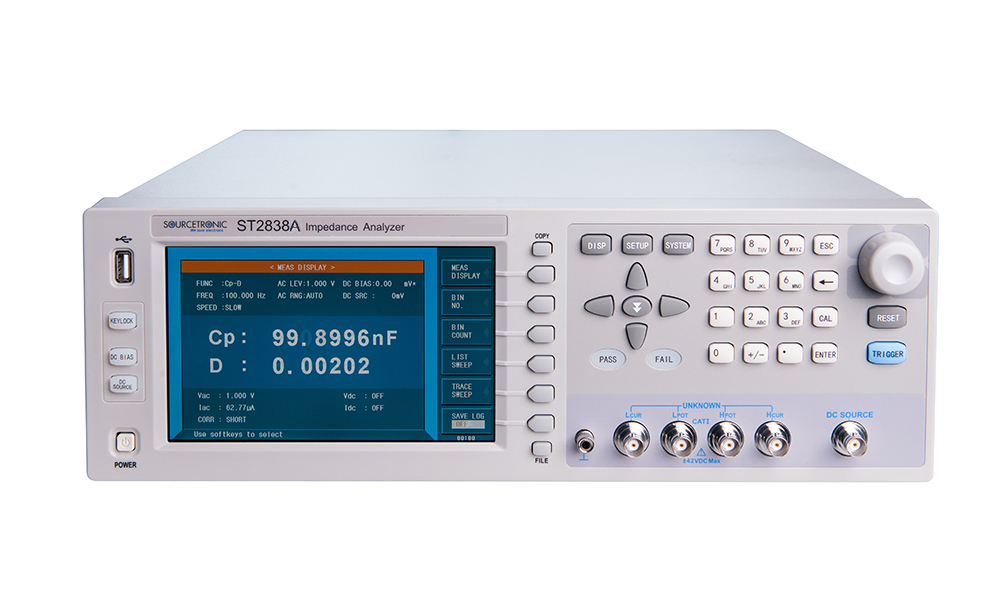

Medidor LCR de precisión ST2838A
Precio en demanda
Detalles
Destacados
- Frecuencias: 20Hz - 1MHz
- Precisión básica: 0,05%
- Pantalla LCD en color de 800x600 Pantalla de color de 800x600
- Velocidad de medición: 13ms
- Interfaces: RS232, USB DEVICE, LAN-LXI, HANDER, GPIB (opcional), SCANER(opcional), DC BIAS externo
- 201 Puntos Función de barrido de la lista
- Velocidad de prueba: hasta 5,6 ms
- Pantalla LCD TFT de 7 pulgadas 16:9 con una resolución de 800x600
- Hasta 2MHz de frecuencia de prueba
- Resolución de hasta 0,1mHz
- Gama de amplitud de la señal: 5mV a 2Vrms, hasta 100μVrms de resolución
- Rango de corriente de la señal de CA: 50µArms -- 20mArms
- La velocidad de las pruebas es de hasta 75más/seg
- Fuente de polarización integrada de 0-100mA/0-10V (estándar) o fuente de polarización de 1A (opcional)
- Función de barrido gráfico multiparamétrico
- Operación aritmética
- 10 contenedores de clasificación, resultado de la clasificación con alarma sonora y luminosa
- Enorme espacio de almacenamiento:
- Internamente: 100 grupos de archivos de configuración, 10 grupos de archivos de imágenes gif
- Externo: 100 grupos de archivos de configuración a través del almacenamiento USB
- Parámetros de prueba: Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-Rdc, Ls-D, Ls-Q, Ls-Rs, Ls-Rdc, Rdc, R-X, Z-θd, Z-θr, G-B, Y-θd, Y-θr, Vdc-Idc
- Función matemática: A(X+B)+C, X es el parámetro de prueba, A, B,C es el parámetro de entrada
- Circuito equivalente: en serie, en paralelo
- Función de calibración: ABIERTO, CORTO, CARGA
- Selección de rango: AUTO, HOLD
- Capacidad de prueba del transformador de alta relación de giro y acoplamiento débil
- Sistema de etiquetado de tiempo flexible: se puede guardar el tiempo de ajuste del archivo, la calibración y la deducción
- Modos de desviación y deducción flexibles
- Múltiples formas de manejo para los casos FAIL
- Se puede utilizar el ciclo de prueba de un solo parámetro para probar un devanado independiente
- El software incorporado proporciona capacidades de análisis, como Cpk, Cp y Ck
- La función de lectura del código de barras puede utilizarse para seleccionar un archivo de configuración o para gestionar el tipo de productos de prueba
- Soporta comandos SCPI, compatible con KEYSIGHT E4980A, E4980AL, HP4284A etc.
- Para conectar en red varios comprobadores a través de la interfaz LAN-LXI
- Dimensión (mm): 400(W) x 132(H) x425(D)
- Peso: 15kg
- ST26011B Terminal de pinza Kelvin
- ST26005C Accesorio de prueba de 4 terminales
- Manual de funcionamiento
- Cable de alimentación
- Certificado de calibración de fábrica
- ST2838A User Manual (2.94 MB)
- Calibración de conformidad con las normas, de varios proveedores, basada en la norma ISO 17025
- Dispositivos de medición: Dispositivos VDE, medidor LCR, comprobador de seguridad, puentes, ...
- Rastreable hasta el DKD
- Limpieza y ajuste
- Servicio de reparación
- Adaptador de medición de la impedancia
- Frecuencias de hasta 13 MHz
- Tensiones de hasta 100V CC
- Contactos chapados en oro duro
- Cables de prueba extraíbles
- Para mediciones extensas de impedancia,
Medidores LCR, multímetros - Interfaz GPIB de extensión
- Para comprobadores de alta tensión,
medidores de impedancia, ohmímetros,
medidores LCR, multímetros - Insertos para adaptadores de prueba ST26005B
- Medición axial de componentes
- Medidor de RLC con adaptador
- Placa de cortocircuito dorada
- Calibración a cero del medidor
- Para LCR todos los adaptadores de prueba
- Frecuencia hasta 5MHz
- Terminal Kelvin de 4 hilos
- Conectores BNC de alta calidad
- Pinzas Kelvin en perfil de dientes finos
- Puntas de medición bañadas en oro duro
- Para multímetros y puentes de medición LCR
- Fuente de corriente de polarización de hasta 120A
- Tensión de salida 0 - 35V
- Frecuencias de 50Hz - 200kHz
- Precisión: 1%
- Resolución máxima: 5mA
- Se adapta a muchos medidores LCR
- Núcleo de la bobina - adaptador de prueba
- Conectores BNC de alta calidad
- Prisma con placa para núcleos de bobina
- Puntas de medición bañadas en oro duro
- Para multímetros y puentes de medición LCR
- Dispositivos: ST2830, ST2827, ST2829
- Distancia entre tomas BNC: 22 mm
- Longitud del cable: 0,8 m
- Adaptador para calibración cero al tamaño real del componente
- Adaptador Kelvin LCR de 4 hilos
- Frecuencias de hasta 110 MHz
- Tensiones de hasta 46 VDC
- Contactos bañados en oro duro
- 3 insertos intercambiables para componentes radiales,
axiales y bandoleros - Adaptador SMD para dispositivos de medición
- Conectores BNC de alta calidad
- Prisma para componentes SMD
- Puntas de medición bañadas en oro duro
- Para multímetros y puentes de medición LCR
- Clips Kelvin de 4 hilos
- Frecuencia de funcionamiento:DC-10kHz
- Max. Tensión de polarización DC:DC ±42V
- Conectores BNC de alta calidad
- Distancia entre tomas BNC: 22mm
- Contactos de perfil fino
- Puntas de medición bañadas en oro duro
- Para multímetros y puentes de medición LCR
Especificaciones
Rangos de visualización de medidas
Rango de visualización de la prueba | a 1x10-18 ; E 1x1018 | |||||||
Cs, Cp | ±1,000000 aF -- 999,9999 EF | |||||||
Ls, Lp | ±1,000000 aH -- 999,9999 EH | |||||||
D | ±0,000001 -- 9,999999 | |||||||
Q | ±0,01 -- 99999,99 | |||||||
R, Rs, Rp, X, Z, Rdc | ±1,000000 aΩ -- 999,9999 EΩ | |||||||
G,B,Y | ±1,000000 aS -- 999,9999 ES | |||||||
Vdc | ±1,000000 aV -- 999,9999 EV | |||||||
Idc | ±1,000000 aA -- 999,9999 EA | |||||||
θ r | ±1,000000 a rad -- 3,141593 rad | |||||||
θ d | ±0,0001 grados -- 180,0000 grados | |||||||
Δ % | ±0,0001% -- 999,9999% | |||||||
t | -99,99°C -- 1000,00°C |
Model | ST2838 | ST2838H | ST2838A | |||||
Test Signal Source | ||||||||
Output impedance | 100Ω, ±1% @1kHz | |||||||
Frequency | Range | 20Hz - 2MHz | 20Hz - 1Mhz | |||||
Resolution | 20.0000Hz - 99.9999Hz, 0.1mHz | |||||||
100.000Hz - 999.999Hz, 1mHz | ||||||||
1.00000kHz - 9.99999kHz, 10mHz | ||||||||
10.0000kHz - 99.9999kHz, 0.1Hz | ||||||||
100.000kHz - 999.999kHz, 1Hz | ||||||||
1.00000MHz - 2.00000MHz 10Hz | ||||||||
AC test signal | Rated value(ALC OFF): Set the voltage as the Hcur voltage when the test terminal is open Set the current as the Hcur current when the test terminal is short Constant value(ALC ON): Keep the voltage in DUT is the same as the set value Keep the current in DUT is the same as the set value |
|||||||
AC signal | Voltage range | 5mVrms -- 2Vrms | F≤1MHz 5mVrms-- 20Vrms F >1MHz 5mVrms -- 15Vrms |
5mVrms -- 2Vrms | ||||
Resolution | 5mVrms -- 0.2Vrms, 100μVrms | |||||||
0.2Vrms -- 0.5Vrms, 200μVrms | ||||||||
0.5Vrms -- 1Vrms, 500μVrms | ||||||||
1Vrms -- 2Vrms, 1mVrms | ||||||||
2Vrms -- 5Vrms, 2mVrms | ||||||||
5Vrms -- 10Vrms, 5mVrms | ||||||||
10Vrms -- 20Vrms, 10mVrms | ||||||||
Current range | 50μArms -- 20mArms | 50μArms --100mArms | 50μArms -- 20mArms | |||||
Resolution | 50μArms -- 2mArms, 1 μArms | |||||||
2mArms -- 5mArms, 2 μArms | ||||||||
5mArms -- 10mArms, 5 μArms | ||||||||
10mArms -- 20mArms, 10μArms | ||||||||
20mArms -- 50mArms, 20μArms | ||||||||
50mArms--100mArms, 50μArms | ||||||||
Rdc test | Voltage range | 100mV — 2V | ||||||
Resolution | 100μV | |||||||
Current range | 0mA— 20mA | |||||||
Resolution | 1μA | |||||||
DC Bias | Voltage range | 0V — ± 10V | 0V — ± 40V | 0V — ± 10V | ||||
Resolution | 0V -- 5V, 100μV | |||||||
5V -- 10V, 1mV | ||||||||
10V -- 20V, 2mV | ||||||||
20V -- 40V, 5mV | ||||||||
Current range | 0mA— ± 100mA | |||||||
Resolution | 0 A -- 50mA, 1μA | |||||||
50mA -- 100mA, 10μA | ||||||||
Voltage source | Voltage range | - | -10V -- 10V | - | ||||
Resolution | - | 1mV | - | |||||
Current range | - | -45mA -- +45mA | - | |||||
Output impedance | - | 100Ω | - | |||||
Display | ||||||||
Dimensions / typ | 7-inch (diagonal)TFT LCD display | |||||||
Proportion | 16:9 | |||||||
Resolution | 800×RGB×480 | |||||||
Test function | ||||||||
Test parameter | Cp-D,Cp-Q,Cp-G,Cp-Rp Cs-D,Cs-Q,Cs-Rs Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-Rdc Ls-D, Ls-Q, Ls-Rs, Ls-Rdc, Rdc R-X, Z-θd, Z-θr G-B, Y-θd, Y-θr Vdc-Idc |
|||||||
Mathematics function | A(X+B)+C, X is test parameter, A, B,C is input parameter | |||||||
Equivalent circuit | Series, parallel | |||||||
Deviation measurement | Absolute deviation Δ compared with the nominal value Percentage deviation Δ% compared with the nominal value |
|||||||
Calibration function | OPEN, SHORT, LOAD | |||||||
Range selection | AUTO, HOLD | |||||||
Range | LCR | 100mΩ, 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ, total 15 ranges |
||||||
Rdc | 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ, total 15 ranges | |||||||
Trigger mode | INT, MAN, EXT, BUS | |||||||
Trigger delay | 0 s -- 999 s, resolution 100us | |||||||
Test terminal configuration | Four-pair | |||||||
Test cable length | 0m, 1m | |||||||
Test average | 1-255 times | |||||||
Test time (ms) | Speed mode | 20Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 2MHz |
FAST | 330 | 100 | 20 | 7.7 | 5.7 | 5.6 | 5.6 | |
MED | 380 | 180 | 110 | 92 | 89 | 88 | 88 | |
LONG | 480 | 300 | 240 | 230 | 220 | 220 | 220 | |
Test display range a 1×10 ^-18; E 1×10^18 | ||||||||
Cs, Cp | ±1.000000 aF -- 999.9999 EF | |||||||
Ls,Lp | ±1.000000 aH -- 999.9999 EH | |||||||
D | ±0.000001 -- 9.999999 | |||||||
Q | ±0.01 -- 99999.99 | |||||||
R, Rs, Rp, X, Z, Rdc | ±1.000000 aΩ -- 999.9999 EΩ | |||||||
G,B,Y | ±1. 000000 aS -- 999.9999 ES | |||||||
Vdc | ±1.000000 aV -- 999.9999 EV | |||||||
Idc | ±1.000000 aA -- 999.9999 EA | |||||||
θ r | ±1.000000 a rad -- 3.141593 rad | |||||||
θ d | ±0.0001 deg -- 180.0000 deg | |||||||
Δ% | ±0.0001% -- 999.9999% | |||||||
t | -99.99°C -- 1000.00°C | |||||||
Turn Ratio (extension pending) | ±0.000000 -- 1000.000 | |||||||
Basic test accuracy | 0.05% (the details refer to the instruction) | |||||||
List sweep | ||||||||
Sweep points | Up to 201 points | |||||||
Sweep Parameters | Test frequency, AC voltage, AC current, DC BIAS voltage, DC BIAS current | |||||||
Trigger mode | SEQ | Once triggered, test at the sweep points. /EOM/INDEX will be output one time. | ||||||
STEP | Once triggered, test at one sweep point. /EOM/INDEX will be output at each point, but the list sweep comparator results only be output at the last /EOM. |
|||||||
List sweep comparator | Set one pair of lower limit and upper limit for each sweep point. Optional: judge through the first sweep parameter / judge through the second sweep parameter / not used in each limit. |
|||||||
List sweep time tag | In SEQ mode, set the trigger point to 0, by defining the time, the test start time can be recorded at each measurement point. |
|||||||
Graph sweep analysis | ||||||||
Sweep points | 51, 101, 201, 401 or 801 | - | ||||||
Sweep trace | Primary or secondary parameters | - | ||||||
Display range | AUTO, HOLD | - | ||||||
Coordinate scale | Logarithm, linearity | - | ||||||
Sweep parameters | Test frequency, ACV, ACI, DCV BIAS/DCI BIAS, DC voltage source | - | ||||||
Sweep result display | Maximum value/ minimum value of primary/secondary parameter, primary/secondary value of the setting point |
- | ||||||
Sweep graph storage | Sweep graphs can be saved to the interior FLASH, external USB storage or uploaded to the upper computer. |
- | ||||||
Comparator | ||||||||
Bin sorting | Primary parameter |
9 BIN, OUT_OF_BINS, AUX_BIN, LOW_C_REJECT | ||||||
Secondary parameter |
HIGH, IN, LOW | |||||||
Bin limit setup | Absolute value, deviation value, percentage deviation value | |||||||
Bin count | 0 -- 999999 | |||||||
PASS/FAIL indication | When the primary parameter is one of the 9 BINs and the secondary parameter is IN, the PASS light on the front panel is ON, or FAIL light is ON. |
|||||||
Test auxiliary function | ||||||||
Data buffer storage function | 201 test results can be read in batches | |||||||
Storage/Calling function | 100 groups of test setting files in the internal nonvolatile memory 0--99 100 groups of test setting files in the USB storage 0—99 |
|||||||
Keyboard lockout function | Front panel keys can be locked | |||||||
USB HOST port | Universal Serial Bus socket, A class; FAT16/FAT32 format. USB flash disk storage or barcode scanning |
|||||||
USB DEVICE port | Universal Serial Bus socket, small size B class (4 contact position); Correspond to USBTMC-USB488 and USB 2.0 The female joint is used for connecting the external control unit. |
|||||||
LAN | 10/100BaseT Ethernet, 8pins, two selectable speed mode | |||||||
HANDLER interface | Be used for bin sorting signal output | |||||||
External DC BIAS control | Control TH1778/TH1778S Bias current source, at most 1 set of TH1778+5 sets of TH1778S (120A MAX) |
|||||||
RS232 | ||||||||
GPIB (option) | 24 pin D-Sub port (D-24 class), the female joint is compatible with IEEE488.1, 2 and SCPI. | |||||||
SCANNER |
