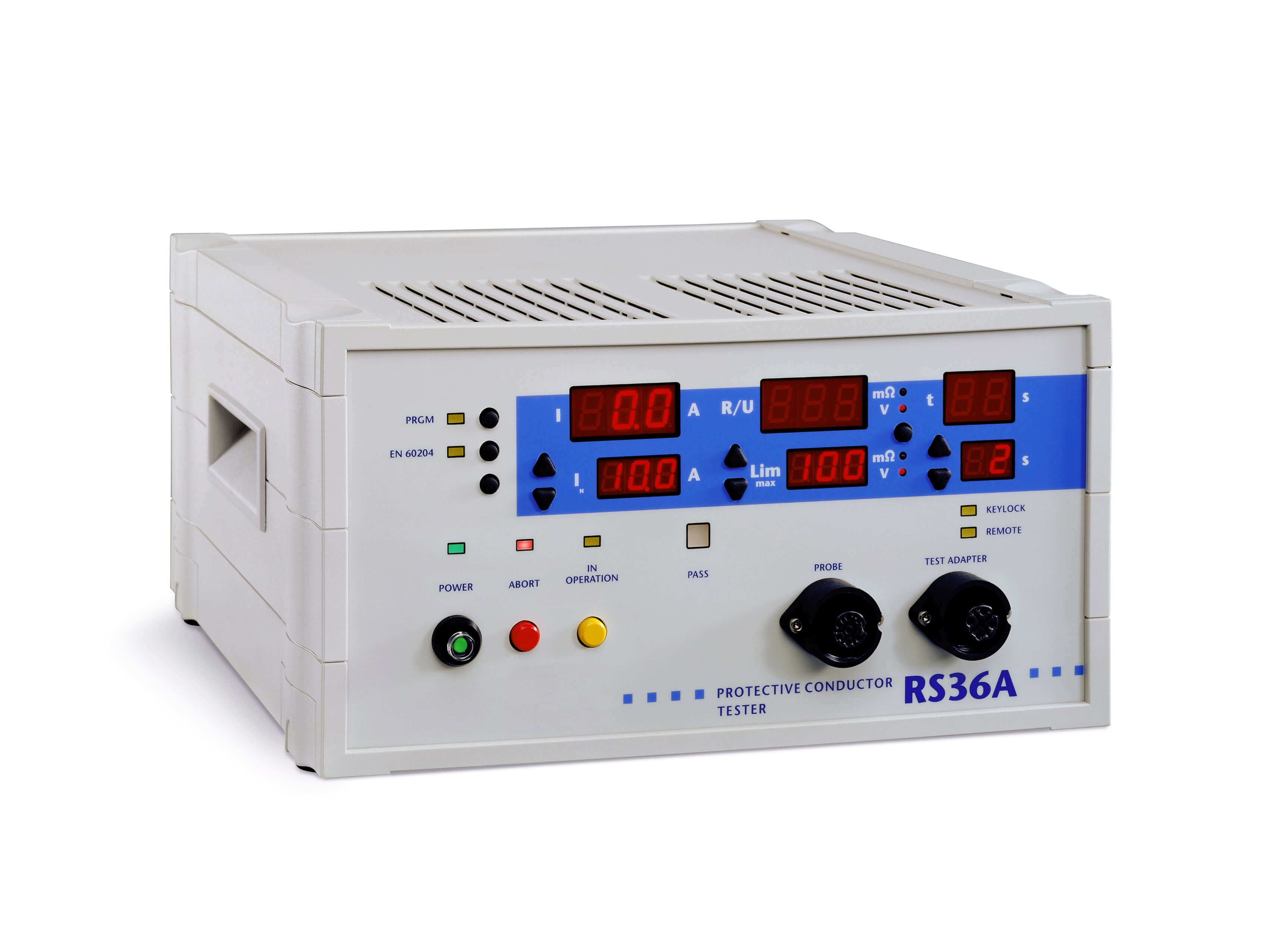

Probador de conductor de protección RS36A-10
1.930,00 €*
Detalles
Información sobre el producto "Probador de conductor de protección RS36A-10"
El RS36A-10 es un comprobador de continuidad de tierra (PE) con técnica de medición de 4 hilos para corrientes de ensayo superiores a 10 A AC y límites de resistencia de 1 a 500 mΩ. Las vías de source y sense están separadas, de modo que la resistencia de los cables de medición y conexión no influye en el resultado. El equipo es apto tanto para funcionamiento autónomo como para control remoto mediante software de PC o aplicaciones propias del cliente.
Highlights
- Técnica de medición de 4 hilos con vías source y sense separadas
- Botón de inicio integrado en la punta de prueba evita daños en el objeto de ensayo
- Indicación del resultado en la empuñadura de la punta de prueba para mayor comodidad
- Supervisión permanente de la corriente mínima de ensayo según normativa
- Bloqueo de teclado configurable individualmente
- Funcionamiento autónomo o control remoto (Windows DLL, ASCII, .NET Framework Assembly, LabVIEW, DataView, Digital-IO)
- 15 conjuntos de parámetros libremente programables
- Señalización de fallos acústica, óptica y por interfaz
- Actualizable a través de interfaz para adaptaciones específicas del cliente
Ensayo eléctrico: prueba de continuidad de tierra PE 10 A AC / 500 mOhm
Corriente de ensayo |
|
| Rango de ajuste: | > 10 A AC |
| Resolución, digit: | 0,1 A |
| Incertidumbre de medición, precisión: | 1 % del valor medido +/- 2 digits |
| Forma de onda: | sinusoidal, dependiente de la red |
| Indicación valor real: | display LED 13 mm, rojo |
| Indicación valor de consigna: | display LED 10 mm, rojo |
Resistencia |
|
| Rango de ajuste, valor límite: | 1 - 500 mΩ |
| Resolución, digit: | 1 mΩ |
| Incertidumbre de medición: | 1 % del valor medido +/- 2 digits |
| Indicación valor real: | display LED 13 mm, rojo |
| Indicación valor de consigna: | display LED 10 mm, rojo |
Tiempo de ensayo |
|
| Rango de ajuste tiempo de ensayo: | 1 s - 99 min, ilimitado |
| Rango de ajuste tiempo de rampa: | 0,5 s - 99 s |
| Resolución hasta 10 s: | 0,1 s (digit) |
| Resolución indicación > 10 s: | 1 s |
| Incertidumbre de medición: | +/- 1 digit |
| Inicio del tiempo de ensayo: | El tiempo de ensayo se inicia solo una vez alcanzada por completo la corriente de ensayo |
| Tiempo mínimo de ensayo: | 1 s |
| Indicación valor real: | display LED 13 mm, rojo |
| Indicación valor de consigna: | display LED 10 mm, rojo |
Carcasa, datos del equipo, entorno y seguridad
Datos generales del equipo |
|
| Tensión de entrada: | 230 V, 50 Hz / 60 Hz |
| Conexión a la red: | Enchufe Schuko |
| Tolerancia de tensión de entrada: | +/- 10 % |
| Consumo de corriente: | máx. 8 A |
| Fusible: | 8 A, T, 5 x 20 mm, 250 V |
| Indicadores: | LED, indicación permanente de valores de consigna y reales |
| Ajuste de los parámetros de ensayo: | manual o totalmente automático mediante interfaz (Windows DLL, ASCII, .NET Framework Assembly, DataView) |
| Almacenamiento de parámetros de ensayo: | 15 conjuntos de parámetros libremente programables |
| Señalización de fallos: | acústica, óptica y por interfaz |
| Salidas en el panel frontal: | 2 conexiones de medición para el contacto con el objeto de ensayo, conexiones traseras opcionales |
| Dimensiones (An x Al x P): | 308 x 168 x 273 mm |
| Peso: | aprox. 8,5 kg |
| Carcasa: | Plástico, RAL 7035 |
| Equipamiento estándar de entrega: | Manual de instrucciones, cable de red |
| Calibración: | Calibración de fábrica con certificado de calibración, calibración DAkkS disponible opcionalmente |
Condiciones ambientales |
|
| Carcasa: | IP20 |
| Humedad: | máx. 80 %, sin condensación |
| Rango de temperatura admisible: | + 5 a + 40 °C |
| Altitud máx. sobre el nivel del mar: | 2.000 m |
| Refrigeración: | pasiva, refrigeración activa disponible opcionalmente |
Seguridad eléctrica y normas |
|
| EN 61010-1: | Requisitos de seguridad para equipos eléctricos de medición, control y laboratorio |
| EN 61326-1: | Equipos eléctricos de medición, control y laboratorio – requisitos EMC |
| EN 61000-3-3 / EN 61000-3-2: | Compatibilidad electromagnética (EMC) |
| EN 50191: | Instalación y funcionamiento de equipos eléctricos de ensayo |
| Grado de contaminación: | 2 |
| Clase de protección: | 1 |
Manejo, opciones de inicio e interfaces
Configuración avanzada del equipo |
|
| Bloqueo de teclado: | configurable individualmente |
| Configurador de señales: | configuración individual de las salidas digitales de resultado |
| Opciones de buzzer: | configuración individual de las señales acústicas |
| Indicación LED: | brillo de los elementos de indicación ajustable |
| Opciones de inicio: | ajuste individual de los modos de inicio |
| Selección de idioma y modo para impresora externa: | impresión en caso de correcto, incorrecto, siempre o desactivada; formatos: impresión en tira o formato CSV |
Opciones de inicio para el ensayo |
|
| Pulsador de inicio en el equipo: | Inicio del ensayo mediante pulsador en el panel frontal |
| Inicio mediante interfaz serie: | El inicio se activa mediante un control de nivel superior (PLC o PC) |
| Inicio mediante interfaz digital: | Inicio mediante IO digital, p. ej. PLC, pedal, pulsador, etc. |
Interfaces |
|
| Control / Digital-IO: | Interfaz digital para la conexión de un PLC, un pedal o un panel de resultado/manejo con señales como inicio, parada, resultado correcto/incorrecto y ensayo en curso |
| RS232 / interfaz PC: | Para la conexión a un PC. Todos los parámetros de ensayo pueden ajustarse desde el control de nivel superior; los valores de consigna deseados se ajustan automáticamente en el equipo. La interfaz permite además la adquisición permanente de datos y el control de estado. En el lado del PC está disponible el paquete de gestión de datos DataView o un controlador (Windows DLL, ASCII, .NET Framework Assembly) para su propia aplicación |
| RS232 / impresión ASCII: | Para conexión directa a un programa de terminal o una impresora de protocolo. Como alternativa al control remoto por PC, el comprobador transmite continuamente los resultados en formato ASCII. El idioma de impresión es ajustable |
| Interfaz CAN: | Para ampliar el sistema de ensayo con funciones adicionales y otras etapas de expansión. A través de esta interfaz se pueden vincular y controlar de forma remota cualquier número de equipos ETL y componentes CAN |
Conexiones - objeto de ensayo
| Conexión de medición, carcasa: | Conexión de medición de 7 polos en el panel frontal para el contacto con el objeto de ensayo mediante una punta de prueba con pulsador de inicio y LED de resultado. Opcionalmente se puede conectar también una pinza para una conexión fija |
| Conexión de medición, red: | Conexión de medición de 4 polos en el panel frontal para el contacto con el objeto de ensayo mediante un adaptador de cable adecuado, p. ej. enchufe Schuko o terminales de presión para objetos con extremos de cable abiertos. Opcionalmente se puede conectar una segunda punta de prueba o una pinza para una conexión fija |
Volumen de suministro
- Manual de instrucciones
- Cable de red
