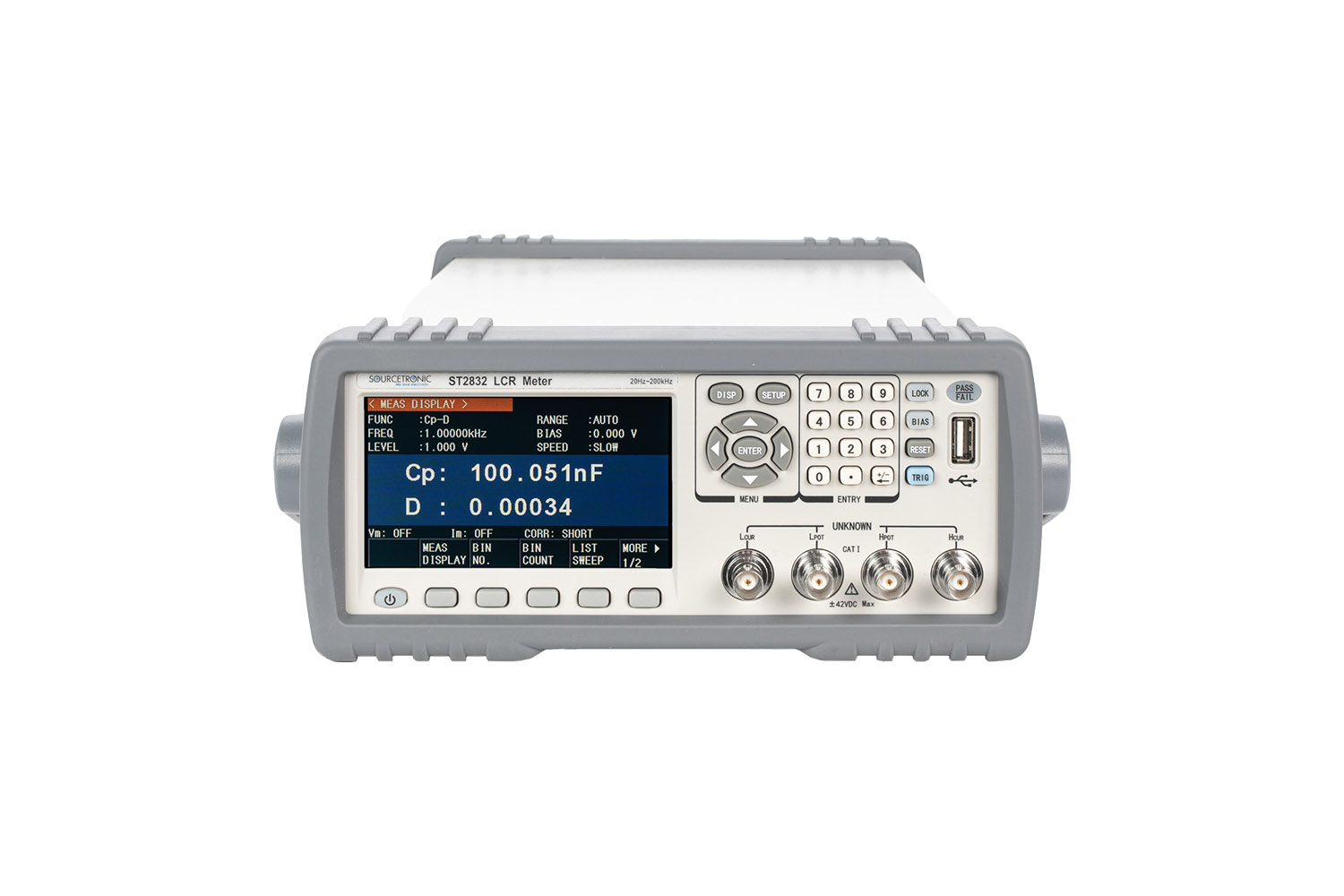

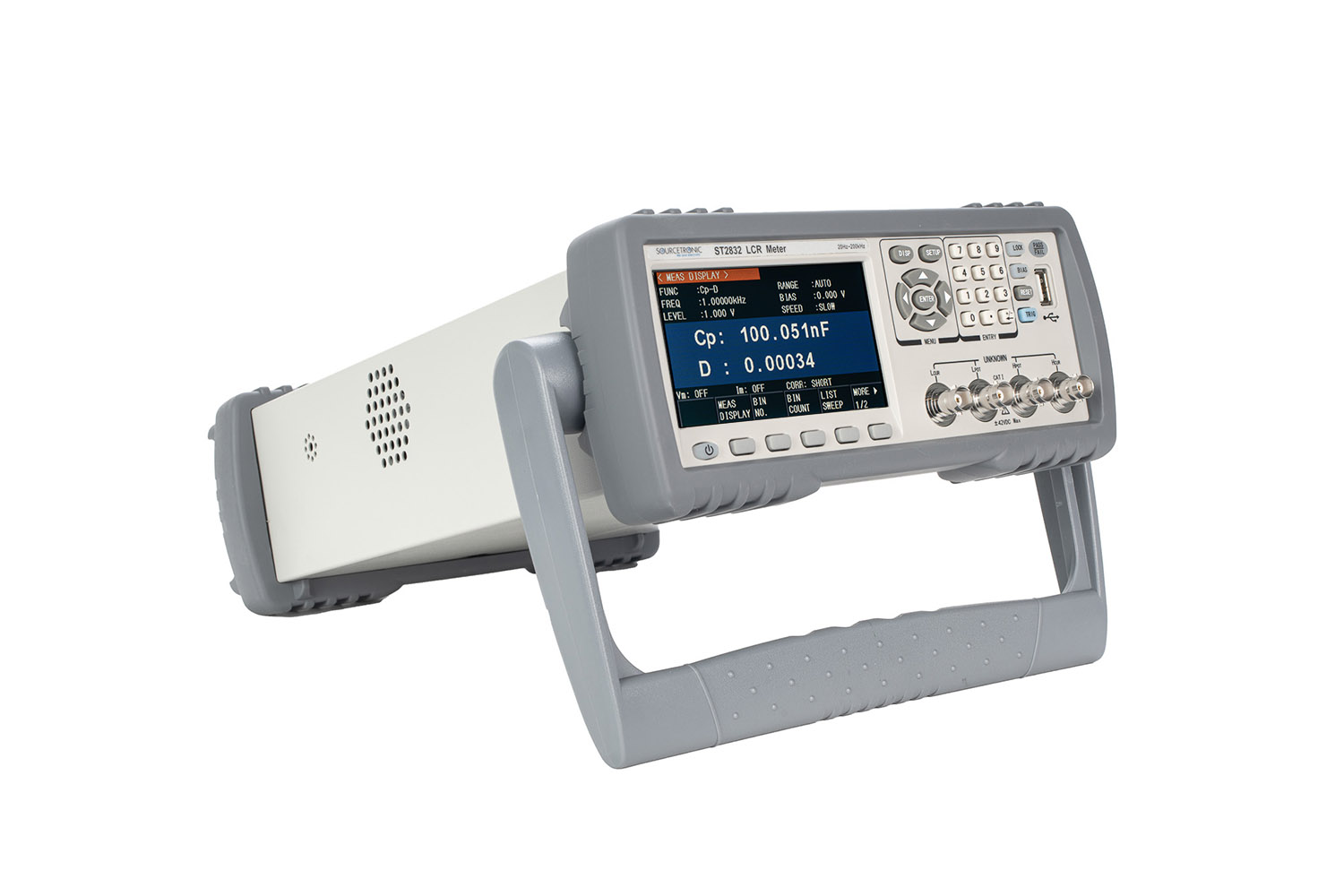

Medidor LCR compacto ST2832
1.790,00 €*
Detalles
Características
- Frecuencia: 20Hz - 200kHz
- Precisión: 0.05%
- Parámetros de medición: | Z |, | Y |, C, L, D, Q, θ (DEG), θ (RAD), Δ%, DCR
- Pantalla en color LCD TFT de 4.3 "

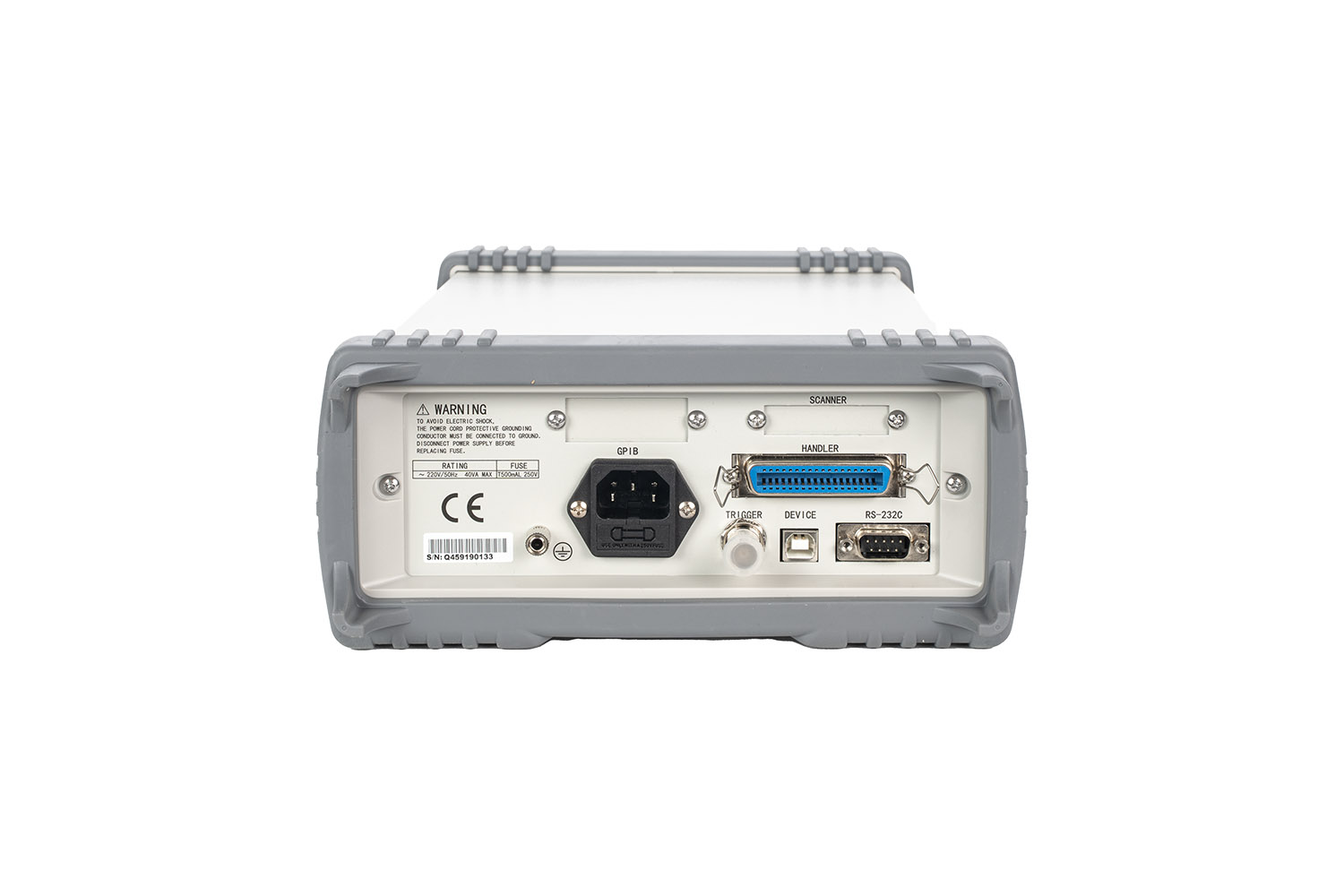

- Interfaces: RS232, USB (host / dispositivo), HANDLER, GPIB (opcional)
- Velocidad: 13 ms
- Función de autoencendido
- Función comparadora
Especificaciones
- Frecuencia de medición máxima de 200 kHz
- Resolución de pantalla de 6 dígitos
- Nivel de medición ajustable de 10mVrms a 2.0Vrms
- DCR: nivel de medición 1V, resolución 10μΩ
- Polaridad DCR alterna para evitar la magnetización de los inductores
- DC BIAS Quelle interno ± 5V/50mA
- Máxima velocidad de medición 13 ms
- Resistencia interna de la fuente de señal de 30Ω / 100Ω
- Controladores de función U / I
- Función de comparación, 10 configuraciones de límite para contar y clasificar
- Almacenamiento de archivos, capturas de pantalla y actualizaciones de firmware en un dispositivo USB
- Interfaces: RS232, USB (host / dispositivo), HANDLER, GPIB (opcional)
Visualización de las medidas
| |Z|, R, X, DCR: | 0,00001Ω - 99,9999MΩ |
| |Y|, G, B: | 0,00001nS - 99,9999S |
| L: | 0,00001µH - 9,9999kH |
| C: | 0,00001pF - 9,99999F |
| Q: | 0,0001 - 99999 |
| D: | 0,00001 - 9,99999 |
| θ(DEG): | -179,999° - 179,999° |
| θ(RAD): | -3,14159° - 3,14159° |
| Δ%: | -999,999° - 999,999° |
Contenido
- Placa de cortocircuito chapada en oro ST26010
- ST26011C pinzas de prueba de 4 cables
- ST26048A adaptador de medición de 4 terminales
- Manual del usuario (como PDF para descargar)
- Cable de alimentación
- Certificado de calibración
| Frecuencia: | >100k0Hz - 300kHz |
|---|---|
| Nivel de prueba: | 1 - 5V |
| Precisión básica: | ≤0,05% |
Especificación técnica |
||||
| Modelo | ST2830 | ST2831 | ST2832 | |
| Precisión básica de medición | LCRZ | 0.05% | 0.1% | 0.05% |
| DCR | 0.1% | |||
| Estado de calibración | Tiempo de calentamiento: ≥ 30 s; Temperatura ambiente: 23±5ºC Voltaje de señal: 0,3 Vrms - 1 Vrms; corrección: después de abrir, corto. Longitud del cable de prueba: 0 m |
|||
| Precisión básica de medición | LCRZ | 0.05% | 0.1% | 0.05% |
| DCR | 0.1% | |||
| Estado de calibración | Tiempo de calentamiento: ≥ 30 s; Temperatura ambiente: 23±5ºC Voltaje de señal: 0,3 Vrms - 1 Vrms; corrección: después de abrir, corto. Longitud del cable de prueba: 0 m |
|||
| Frecuencia de la señal de ensayo | 50Hz-100kHz 34 puntos 50Hz, 60Hz, 75Hz, 100Hz, 120Hz, 150Hz, 200Hz, 250Hz, 300Hz, 400Hz, 500Hz, 600Hz, 750Hz, 1kHz, 1.2kHz, 1.5kHz, 2kHz, 2.5kHz, 3kHz, 4kHz, 5kHz, 6kHz, 7.5kHz, 10kHz, 12kHz, 15kHz, 20kHz, 25kHz, 30kHz, 40kHz, 50kHz, 60kHz, 75kHz, 100kHz |
50Hz-200kHz 37 puntos 50Hz, 60Hz, 75Hz, 100Hz, 120Hz, 150Hz, 200Hz, 250Hz, 300Hz, 400Hz, 500Hz, 600Hz, 750Hz, 1kHz, 1.2kHz, 1.5kHz, 2kHz, 2.5kHz, 3kHz, 4kHz, 5kHz, 6kHz, 7.5kHz, 10kHz, 12kHz, 15kHz, 20kHz, 25kHz, 30kHz, 40kHz, 50kHz, 60kHz, 75kHz, 100kHz,120kHz, 150kHz, 200kHz |
20Hz-200kHz, 15025 puntos | |
| Impedancia de salida de la fuente de señal | Seleccionable 30Ω, 100Ω, ±1% @1kHz | |||
| Nivel de señal de ensayo de CA | Normal | 10mV - 2Vrms | ||
| Resolución: 10 mV Precisión: 10% x voltaje de ajuste+2 mV |
||||
| 100µA - 20mArms | ||||
| Resolución: 0,1 mA | ||||
| Nivel constante (ALC ON) | - | - | 20mV - 1Vrms | |
| - | - | Resolución: 10mV Exactitud: 10% |
||
| - | - | 200µA - 1.Arms | ||
| - | - | Resolución: 0.1mA | ||
| Nivel de señal de ensayo DCR | 1V DC | 1V DC | 50mV - 2V DC | |
| - | - | Resolución: 0.5mV | ||
| Fuente de tensión de sesgo DC | - | - | 0V - ±5V | |
| - | - | Resolución: 0.5mV, Exactitud: 1% |
||
| - | - | 0mA - ±50mA | ||
| - | - | Resolución: 0.5µA | ||
| Parámetros de prueba | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR | |||
| Rango de pantalla DCR | 0.00001Ω - 999.999MΩ | |||
| Rango de visualización de parámetros LCR | |Z|, R, X 0.00001Ω — 99.9999MΩ |Y|, G, B 0.00001μs — 99.9999s C 0.00001pF — 9.99999F L 0.00001μH — 99.9999kH D 0.00001 — 9.99999 Q 0.00001 — 99999.9 θ(DEG) -179.999º — 179.999º θ(RAD) -3.14159 — 3.14159 Δ% -999.999% — 999.999% |
|||
| Mostrar dígitos | 6 | 5 | 6 | |
| Tiempo de medición (≥10 kHz) | Rápido: 75 mediciones/seg (13 ms) Medium 11 medida/seg 90 ms) Lento: 2.7medida/seg 370 ms) |
|||
| Circuito equivalente | Serie, Paralelo | |||
| Modo de rango | Auto, Mantener | |||
| Modo de disparo | Interno, Manual, Externo, Bus | |||
| Promedio | 1 - 255 medidas individuales | |||
| Corrección | Abrir, Corto, Carga (conocida) | |||
| Funcionamiento matemático | Lectura directa, diferencia para establecer el valor de referencia como ΔABS, Δ% | |||
| Configuración de tiempo de retardo de activación | 0 - 60.000s, pasos de 1ms | |||
| Configuración del tiempo de retardo de pasos | 0 - 60.000s, 1ms steps | |||
| Barrido de lista |
|
|||
| Función del comparador | 10 compartimentos, BIN1-BIN9, NG, AUX | |||
| Función de recuento de compartimentos | ||||
| PASS, FAIL panel frontal o pantalla LED de la instalación de escaneo | ||||
| Almacenamiento integrado | 40 archivos internos de ajuste de instrumentos LCRZ, 201 veces resultados de prueba | |||
| Almacenamiento USB | Archivos de ajuste de instrumentos, archivos CSV de resultados de medición, capturas de pantalla (formato GIF) | |||
| Interfaz | Interfaz de control | HANDLER | ||
| Interfaz de comunicación | DISPOSITIVO USB, RS232C, GPIB (opción) | |||
| Interfaz de almacenamiento | HOST USB (almacenamiento en U-disk) | |||
