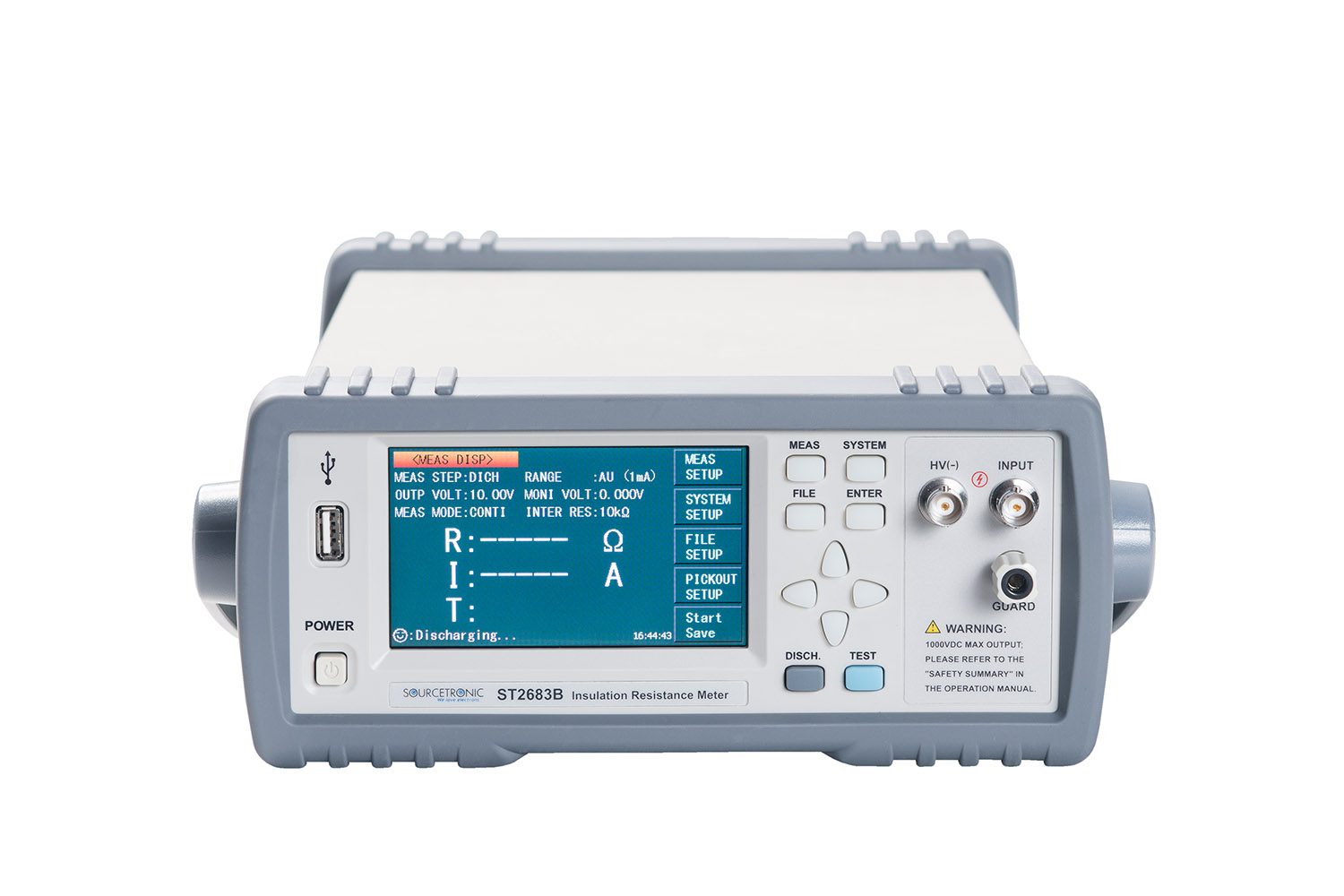

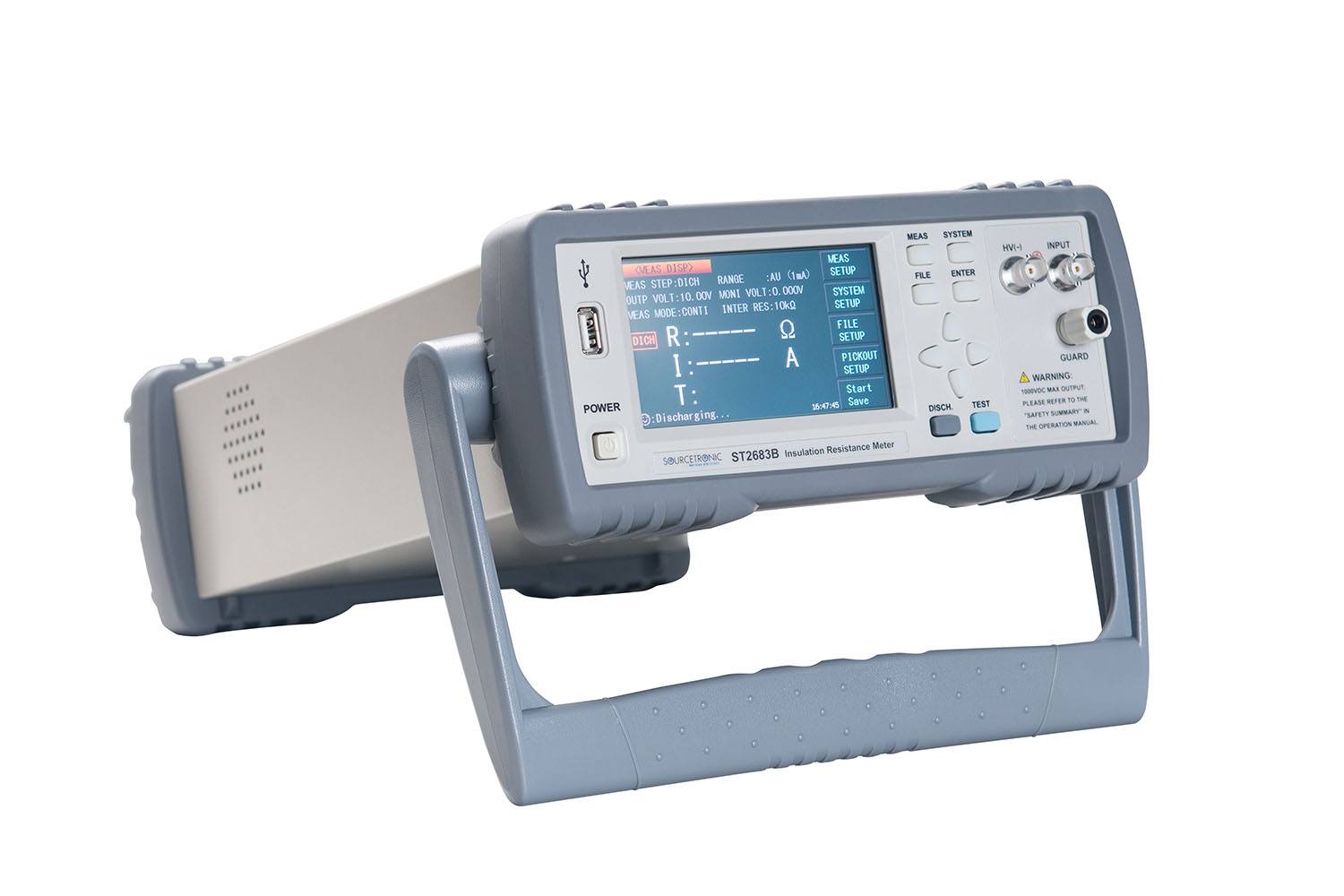

Medidor de aislamiento ST2683B
Número de producto:
60946
EAN:
4260254477089
1.350,00 €*
Sólo 1 queda en stock
Detalles
Asesoramiento Especializado +49 421 277 9999
Imprimir
Información sobre el producto "Medidor de aislamiento ST2683B"
Lo más destacado
- Rango de tensión de prueba: 1V - 500V
- Resistencia de aislamiento y corriente de fuga de doble indicación
- Rango de resistencia de aislamiento: 100kΩ - 10TΩ
- Función de corrección
- Juicio PASS / FAIL con alarma sonora
- Manipulador, RS232C y USB
Especificación
- Prueba de resistencia
- Rango de prueba: 100kΩ - 10 TΩ
- Precisión de la prueba: >10nA ± 2% / ≤10nA ± 5%>
- Precisión de la tensión
- ≥ 10V: 1% ± 1V
- < 10V: 10% ± 0.1V
- Prueba de corriente
- Precisión de la prueba: 2% ± 3pA
- Límite de corriente: 10mA
- Modo de control: manual, temporizador, mando a distancia
- Memoria: Interno y externo a través de USB
- Modo de rango: Auto, Hold
- Velocidad de medición: Rápido: 30ms / Lento: 60ms
- Función de comparación: PASS (3 bandejas) y FAIL (1 bandeja)
- Interfaz: Manipulador, RS232C y USB
- Fuente de alimentación: 99 - 121V, 198V-242V / 47/63 Hz
- Temperatura y humedad de trabajo: 0°C - 40°C, ≤ 90% RH
- Dimensiones (Anchura/Alta/Profundidad): 235/104/360 mm
- Peso: 3,6 kg
- Conformidad CE: EN 50 191
Qué hay en la caja

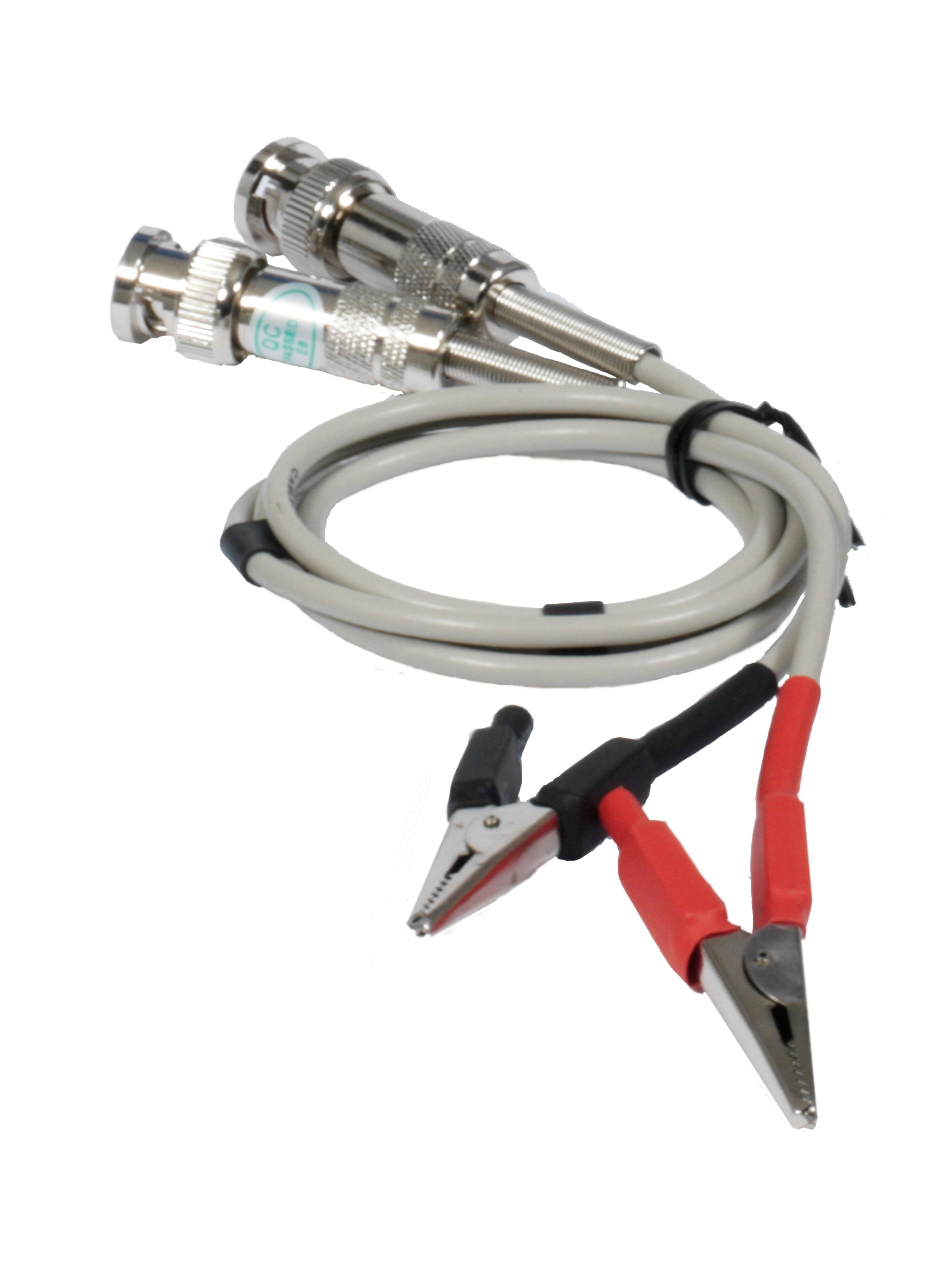

- ST26004B 2 terminales con clip BNC/cocodrilo
- Manual de instrucciones
- Cable de alimentación
Especificación |
||
| Modelo | ST2683A |
ST2683B |
Prueba de resistencia |
||
| Rango de prueba | 100kΩ - 10TΩ | |
| Precisión de la prueba | I>10nA : ±2% I≤10nA : ±5% |
|
Prueba de corriente |
||
| Rango de prueba | ||
| Rango 1: 100uA - 1mA, impedancia de entrada interna 10kΩ | ||
| Rango 2: 10uA - 100uA, impedancia de entrada interna 10kΩ | ||
| Rango 3: 1uA - 10uA, impedancia de entrada interna 10kΩ | ||
| Rango 4: 100nA - 1uA, impedancia de entrada interna 10kΩ | ||
| Rango 5: 10nA - 100nA, impedancia de entrada interna 1MΩ | ||
| Rango 6: 1nA - 10nA, impedancia de entrada interna 1MΩ | ||
| Precisión de la prueba | 2% ± 3pA | |
Tensión de prueba |
||
| Gama | 1V - 1000V | 1V - 500V |
| Precisión | Voltage≥10V: 1%±1V Tensión<10V : 10%±0,1V |
|
| Límite de corriente | 10mA | |
| ON/OFF | Enciéndalo o apáguelo manualmente en el panel frontal, o controlado por un temporizador incorporado, o por control remoto | |
| Tiempo de carga | 0 - 999s programables | |
| Retardo de medición | 0 - 999s programables | |
| Velocidad de medición | Rápido: una sola medición time≤30ms Lento : una sola medición time≤60ms |
|
| Función de comparación | 4 bandejas: 3 bandejas para PASS, 1 bandeja para FAIL | |
| Modo de rango | Auto, Hold | |
| Memoria | Memoria interna y disco USB externo | |
| Interfaz estándar | RS232C,USB HOST,USB DEVICE,HANDLER | |
Especificaciones Generales |
||
| Temperatura y humedad de funcionamiento | 0°C - 40°C, ≤90%RH | |
| Requerimientos de energía | Voltaje | 90 - 121 V AC (60Hz) o 198 - 242V AC (50Hz) |
| Frecuencia | 47.5Hz - 52.5Hz | |
| Consumo de energía | < 50 VA | |
| Dimensiones (AnxAlxPr) | 235mmx104mmx360mm | |
| Peso | Aprox.3.6kg | |
